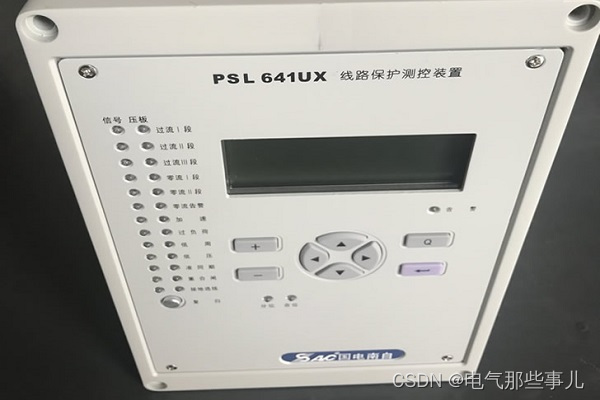

综合重合闸一般有几种工作方式?综合重合闸与各种继电保护装置怎样连接?

答：综合重合闸(以下可简称综重)工作方式有综合重合闸方式、单相重合闸方式、三相重合闸方式、停用重合闸方式。

(1)综合重合闸方式：单相故障，跳单相重合单相，重合于永久性故障跳三相；相间故障跳三相，重合三相(检定同期或无压),重合于永久性故障跳三相。
(2)三相重合闸方式：任何类型故障跳三相，重合三相(检定同期或无压),永久故障再跳三相。
(3)单相重合闸方式：单相故障，跳单相重合单相，重合于永久故障跳二相；相间故障三相跳开后不重合。
(4)停用重合闸方式。任何故障跳三相，不重合。

综合重合闸与各种保护连接如下：

(1)对能躲开非全相运行的保护〔如高频相差保护、零序I段(当定值较大时)、相间距离I、Ⅱ段等保护〕接入综合重合闸的N端子。这些保护再单相跳闸后，出现非全相运行时，保护不退出运行，此时非故障的两相再发生故障时，保护仍能动作跳闸。
(2)对本线路非全相运行可能误动作，相邻线路非全相运行不会误动作的保护(如零序Ⅱ段、高频闭锁式保护、高频方向保护等),接综合重合闸的M端子。
(3)对相邻线路非全相运行会误动作的保护(如某些零序Ⅱ段保护等),接综合重合闸的P端子。
(4)对任何故障下跳三相、须重合三相的保护(如可以实现三相重合刚的母线保护),接综和重合闸的Q端子。


---
