抽象语言 --- 电信号

抽象语言 --- 编码编码 --- 二进制

二进制 --- 电信号处理电信号

OSI/RM ---- 开放式系统互联参考模型 --- 1979 --- ISO --- 国际标准化组织

核心思想 --- 分层

应用层 --- 提供各种应用程序，抽象语言转换成编码，人机交互的接口表示层 --- 编码转换成二进制

会话层 --- 维持网络应用和网络服务器之间会话连接

传输层 --- 实现端到端的传输 --- 应用到应用之间的传输 --- 端口号 --- 0 - 65535 --- 0一般不作为传输层的端口号使用，所以，我们真实的端口号的取值范围为1 - 65535。1 - 1023知名端口号。 --- SPORT，DPORT

网络层 --- 通过IP地址，实现主机之间的逻辑寻址。 --- SIP，DIP 获取DIP的方法：

1，直接知道服务器的IP地址

2，通过域名访问服务器

3，通过应用程序访问

4，通过广播获取

数据链路层 --- 将二进制转换成电信号。通过MAC地址进行物理寻址 --- 在以太网协议中

MAC --- 48位二进制构成 --- 1，全球唯一；2，格式统一 --- SMAC，DMAC 获取目标MAC地址的方法：

ARP --- 地址解析协议 --- 通过一种地址获取另一种地址正向ARP --- 通过IP地址获取MAC地址

工作过程 --- 首先，主机以广播的形式发送ARP请求报文。基于已知的IP地址获取 MAC地址。所有收到广播帧的设备都会先将数据包中的源IP地址和源MAC地址的对应关系记录在本地的ARP缓存表中。之后，再看请求的IP地址。如果请求的IP地址是本地的IP地址，则将回复ARP应答报文。如果请求的IP地址不是本地的IP地址，则将直接丢弃该数据包。之后，再次发送信息时，将优先查看本地的ARP缓存表，如果存在记录，则将按照记录转发；如果没有记录，则再发送ARP请求。

反向ARP --- 通过MAC地址获取IP地址免费ARP --- 利用的是正向ARP的工作原理，只不过请求的IP地址是自己的。

1，自我介绍；2，检测地址冲突

物理层 --- 处理或传输电信号

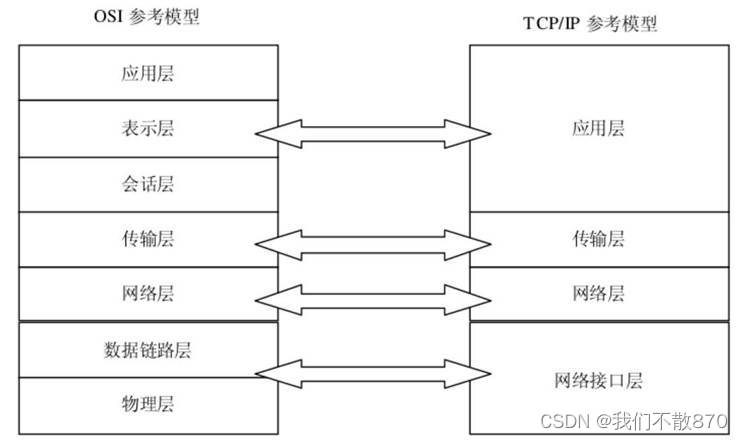

TCP/IP模型 --- TCP/IP协议簇

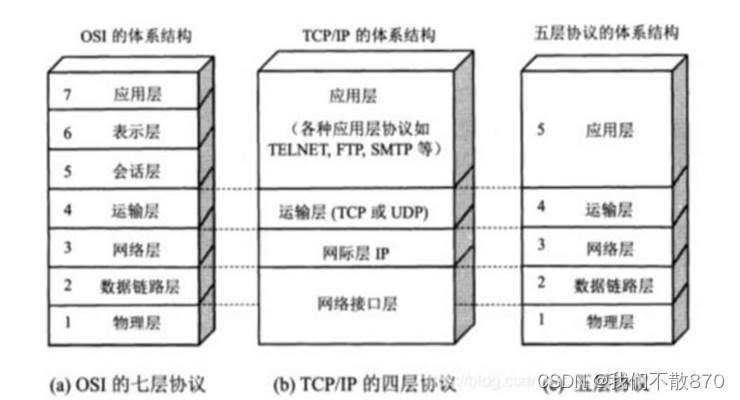

TCP/IP标准模型 --- 四层模型 TCP/IP对等模型 --- 五层模型

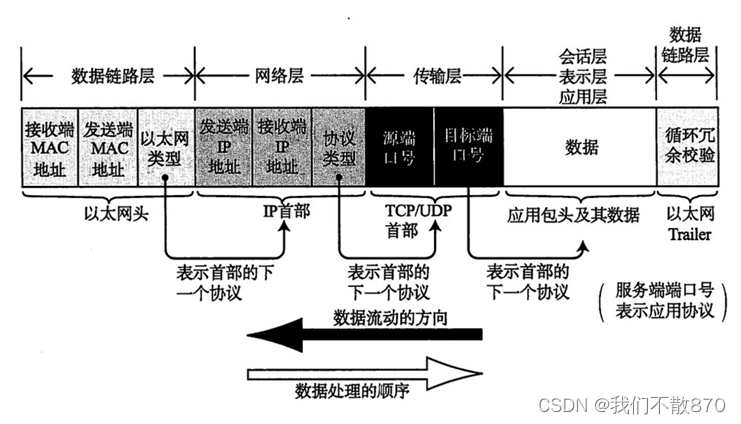

封装和解封转

应用层

传输层 --- 端口号 --- TCP，UDP

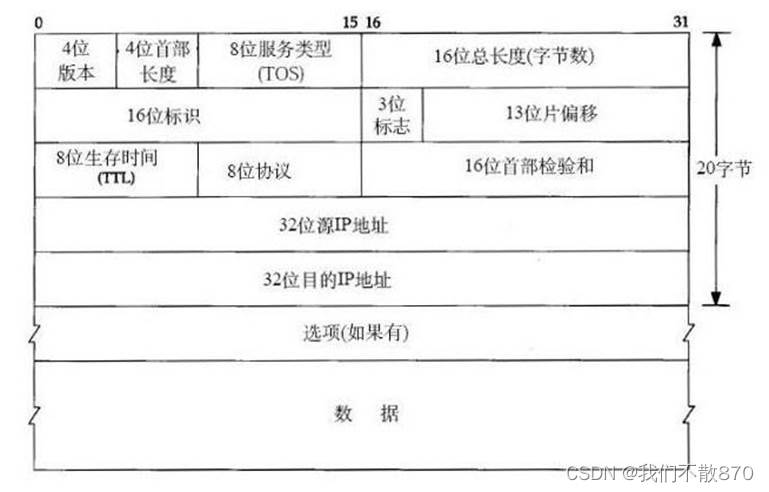

网络层 --- IP地址 --- IP协议

数据链路层 --- MAC地址 --- 以太网协议物理层

PDU --- 协议数据单元

应用层 --- 报文传输层 --- 段网络层 --- 包

数据链路层 --- 帧物理层 --- 比特流

TCP/IP模型中可以支持跨层封装，OSI中不行

跨层封装出现的情况较少，一般出现在直连的设备之间。

跨四层封装 --- 一般出现在直连路由设备之间，比如，OSPF协议就是跨四层封装协议。 ---

跨三，四层封装 --- 直连交换机之间 --- stp

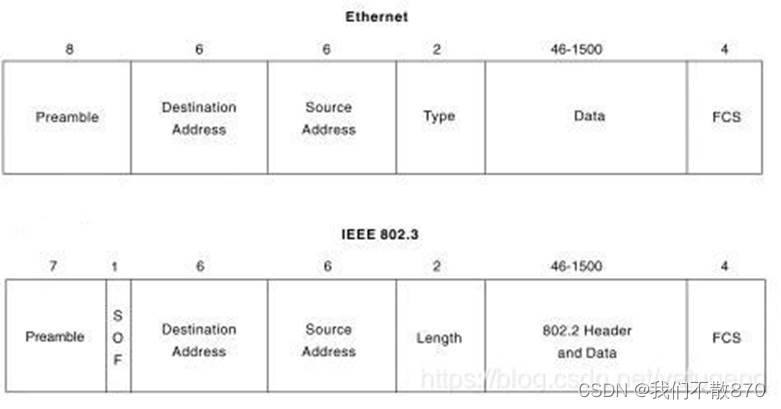

Sof --- 帧首定界符

1，获取IP地址 --- 1，手工获取；2，通过DHCP自动获取

DHCP --- 动态主机配置协议

1，DHCP客户端 --- 广播包 --- DHCP-Discover 传输层 --- UDP --- SPORT：68 DPORT：67

网络层 --- IP --- SIP：0.0.0.0 DIP：255.255.255.255

数据链路层 --- 以太网 --- SMAC：自己的MAC地址 DMAC：全F

交换机的转发原理 --- 交换机收到数据帧之后，首先先记录源MAC地址和进入接口的对应关系到MAC地址表中。之后看数据帧中的目标MAC地址，因为目标MAC 地址是全F，则将进行泛洪 --- 除了数据进入的接口外，所有接口都将转发数据。

交换机泛洪的情况 --- 1，广播帧；2，组播帧；3，未知单播帧

1，获取IP地址 --- 1，手工获取；2，通过DHCP自动获取

DHCP --- 动态主机配置协议

1，DHCP客户端 --- 广播包 --- DHCP-Discover 传输层 --- UDP --- SPORT：68 DPORT：67

网络层 --- IP --- SIP：0.0.0.0 DIP：255.255.255.255

数据链路层 --- 以太网 --- SMAC：自己的MAC地址 DMAC：全F

交换机泛洪的情况 --- 1，广播帧；2，组播帧；3，未知单播帧

路由器收到广播包之后 --- 路由器收到数据帧之后先看二层封装，因为其目标

MAC地址为广播地址，则路由器讲解二层封装。则将根据数据帧中的类型字段将解封装后的数据包交给对应的IP模块进行处理。因为三层头部中目标IP地址为受限广播地址，则路由器将解三层封装。因为三层协议头部中协议字段为17，则路由器将把解封装后的数据段交给UDP模块进行处理。UDP根据目标端口号为67，则将解封装后的DHCP-DISCOVER报文交给对应的DHCP服务进行处理。

2，DHCP服务器 --- DHCP客户端 ---- DHCP-OFFER（里面将携带一个可用的IP地址） ---- 单播/广播传输层 --- UDP --- SPORT：67 DPORT：68

网络层 --- IP --- SIP：自己的IP DIP：255.255.255.255

数据链路层 --- 以太网 --- SMAC：自己的MAC地址 DMAC：全F ---- 注意，华为设备以单播的形式来发送DHCP-offer包

交换机的转发原理 --- 交换机收到数据帧之后，首先先记录源MAC地址和进入接口的对应关系到MAC地址表中。之后看数据帧中的目标MAC地址，则根据目标

MAC地址查看MAC地址表，如果MAC地址表中有记录，则将直接按照记录发送；如果没有记录，则泛洪。

3，DHCP客户端 --- DHCP服务器 --- DHCP - request（如果存在多个DHCP-OFFER 包，则设备将选择第一个到达的OFFER包） --- 广播

---- 1，告诉请求IP地址的服务器，需要请求他的IP地址；2，告诉没有选择的IP地址的服务器，自己已经有IP地址了，可以将他们的IP地址释放。

4，DHCP服务器 --- DHCP客户端 --- DHCP - ACK --- 单播/广播

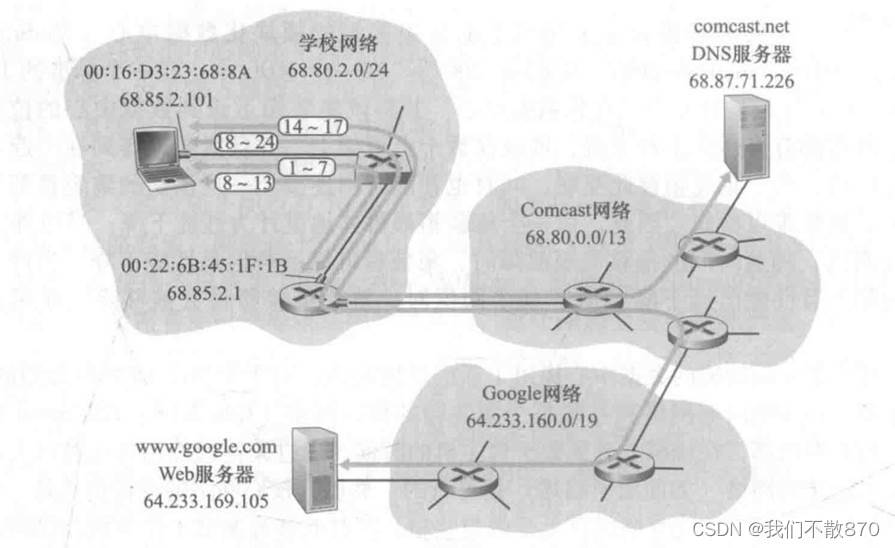

设备在通过DHCP协议获取一个IP地址的同时，还会获取到网关信息（68.85.2.1）以及DNS服务器的信息（68.87.71.226）

1，打开浏览器，在浏览器中的地址栏上输入需要访问的服务器的URL（资源定位符）

DNS --- 域名解析协议

DNS协议存在两种查询方式 ---- 1，递归查询；2，迭代查询设备将从输入的URL中提取到域名信息，根据域名信息通过DNS协议获取web服务器的IP 地址

设备将发送DNS请求报文（本地设备会发送递归查询请求到本地DNS服务器）传输层 --- UDP --- SPORT：随机值 DPORT：53

网络层 --- IP --- SIP：68.85.2.101 DIP:68.87.71.226

数据链路层 --- 以太网 --- SMAC：自己的MAC DMAC：？？？

2，ARP --- 地址解析协议 --- 工作过程 --- 首先，主机以广播的形式发送ARP请求报文。基于已知的IP地址获取MAC地址。所有收到广播帧的设备都会先将数据包中的源IP地址和源MAC地址的对应关系记录在本地的ARP缓存表中。之后，再看请求的IP地址。如果请求的IP地址是本地的IP地址，则将回复ARP应答报文。如果请求的IP地址不是本地的IP地址，则将直接丢弃该数据包。之后，再次发送信息时，将优先查看本地的ARP缓存表，如果存在记录，则将按照记录转发；如果没有记录，则再发送ARP请求。

传输层 --- UDP --- SPORT：随机值 DPORT：53

网络层 --- IP --- SIP：68.85.2.101 DIP:68.87.71.226

数据链路层 --- 以太网 --- SMAC：自己的MAC DMAC：网关的MAC地址

3，网关路由器收到DNS请求报文之后，将先查看数据帧的二层封装，确认该数据帧是给自己的，则将解二层封装看三层，根据目标IP地址查看本地的路由表。

直连路由 --- 直连路由是默认生成的，生成条件1，接口双UP；2，接口需要配置IP地址静态路由 --- 网络管理员手工添加的路由条目

动态路由 --- 所有路由器运行相同的路由协议，之后，路由器之间沟通，交流最终计算出到达未知网段的路由条目。

4，本地的DNS服务器收到DNS请求信息，则将先查看本地缓存是否有记录，有则直接返回 DNS应答；如果没有，则向DNS根服务器发送迭代查询（TCP 53）。最终将结果返回给设备。

5，本地设备将基于web服务器的IP地址，发起TCP三次握手，建立TCP会话。（主要因为HTTP协议传输层使用的是TCP协议）--- 建立本地到服务器之间双向的会话 6，本地设备将基于TCP会话通道发送HTTP请求报文 --- GET 传输层 --- TCP --- SPORT：随机值 DPORT：80 网络层 --- IP --- SIP：自己的IP DIP：baidu的IP

数据链路层 --- 以太网 --- SMAC：自己的MAC DMAC：网关的MAC

7，baidu服务器收到HTTP请求报文，则服务器将解封装，最终回复HTTP应答报文。
