初级网络工程师第二天（ARP，OSI)

对等网---》1,应用层2,表示层3,介质访问控制层4,物理层---》扩 大（互联网） 》1,传输距离延长2,节点书增多        》放大器（物理层）---》5倍的传输距离---》集线器（hub）（物理层）---》1,地址2,冲突3,安全4,延时        》MAC地址        》CSMA/CD        》1,无限延长传输距离2,完全解决冲突3,单播（一对一的传播）——》交换机（二层 设备） 》交换机的转发原理        》MAC地址表        》300S老化时间        》泛洪 》泛洪范围        》路由器（三层设备）        》网络层        》1,隔离泛洪范围2,转发        》IP地址        》ping 》ARP协议——》FFFF-FFFF-FFFF （广播地址）---》广播（逼交换机泛 洪）---》广播域（等于泛洪范围）

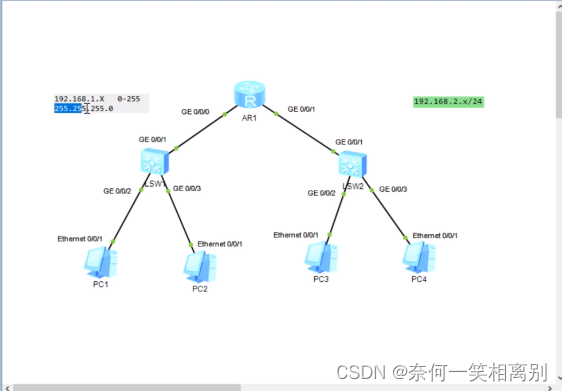

网络

ARP工作过程：

1.ARP发送广播请求包，所有收到广播包的设备首先先将源IP 和源MAC的映射关系记录在本地的ARP缓存表中。

2.然后查看请求的IP,如果不是自己的本地IP,则将数据包丟弃；若是自己本地IP,则将以单播的 形式回复ARP应答。

3.在之后的数据传输中，优先查看本地的ARP缓存表， 若本地没有  缓存记录，再发送ARP广播请求。

ARP缓存表 ---老化时间180S

ARP欺骗（黑客冒充设备的ARP的地址，ip始终要更新，最后保留的IP为黑客的于是存在的ARP缓存表中的地址是黑客的，于是数据都被黑客所获取）（窃听攻击）

ARP的分类

正向ARP —— 已知IP获取MAC

反向APR （RARP）—— 已知MAC获取IP

免费ARP——1,自我介绍2,检测地址冲突3.检测是否存在ARP欺骗行为（源IP与目标IP都是自己）

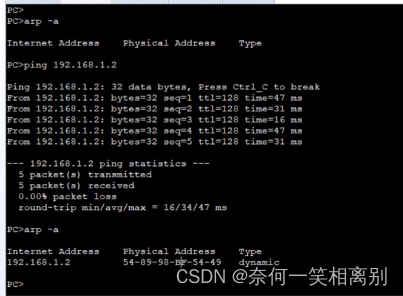

ARP的传输靠的是交换机的转发只看MAC地址



192.168.1.2为ip地址

54-09-90-BF-54-49为MAC地址





IP分类

A,B,C,D,E

0XXX XXXX——A            0-127（1-126）

10XX XXXX——B            128-191

110X  XXXX——C            192-223

111X  XXXX——D            224-239

1111   XXXX——E            240-255

A,B,C三类属于单播地址-----既可以作为源IP也可以作为目标IP

D类        组播地址        只能作为目标IP

E类——保留

单播——一对一

广播——一对所有（同一个广播域内的所有主机）

组播——一对多（逻辑上划分一个组播组的所有设备一组播通信需要

提前配置组播环境）

主机位数量的不同依次递减

A: 255.0.0.0

B： 255.255.0.0

C： 255.255.255.0

1.  127. 0. 0. 1-127. 255. 255. 254——环回地址
2.   255.255.255.255 — 受限广播地址（路由器）——只能作为目标IP
3. 主机全1 --- 192. 168.1.X     255.255.255.0        192.168.1.255 —— 直

接广播地址-（给其他广播域发射广播）只能作为目标IP

1. 主机位全0 ——192.168.1.X 255.255.255.0        192.168.1.0 -一

表示的不是具体的IP,而是一个范围 —— 网段/网络号

1. 0.0.0.0 — 1,代表没有IP 2,代表任意IP
2. 169.254.0.0/16

VLSM —可变长子网掩码

（子网划分）    计算取值范围时前边加一后边减一

192.168.1.0/24

11000000.10101000.00000001.00000000

11000000.10101000.00000001.0 0000000        /25

11111111.11111111.11111111.10000000

255.255.255.128



192.168.1.0/25   取值范围（192.168.1.1-192.168.1.126）

11000000.10101000.00000001.1 0000000     /25

192.168.1.128/25 取值范围（192.168.1.129-192.168.254）

192.168.1.128/25---代表一个网段（网络号）



192.168.1.0/24

192.168.1.0 /25        192.168.1.1 - 192.168.1.126

11000000.10101000.00000001.1 0000000        /25

192.168.1.0/25    192.168.1.129 - 192.168.1.254

192.168.1.128/25 —代表一个网段（网络号）





192.168.1.0/24 将其分成四个区段

11000000.10101000.00000001.00000000

11000000. 10101000. 00000001.00 000000

192.168.1.0/26            192.168.1.0-192.168.1.63  (前边加一后边减一)

192.168.1.1 - 192.168.1.62

11000000.10101000.00000001. 01 000000

192. 168.1.64/26      192.168.1.64-192.168.1.127

192. 168. 1.65-192.168.1.126

11000000.10101000.00000001.10 000000

192. 168.1.128/26    192.168.1.128 - 192.168.1.191

192.168.1.129 - 192.168.1.190

11000000.10101000.00000001.11 000000

192.168.1.192/26            192.168.1.192 - 192.168.1.255

                                 192.168.1.193 - 192.168.1.254



172. 16. 0. 0/16 (将其拆分成八个区域使其互相不干扰)

128 64 32 16 8 4 2 1

（写范围方法不变：在写完一般范围后，前边加一后边减一，最终写出结果）

10101100. 00010000. 00000000. 00000000

10101100. 00010000. 000 00000.00000000

172. 16. 0. 0/19

172.16.0.0 - 172. 16.31.255

172.16.0.1 - 172. 16.31.254

10101100. 00010000. 001 00000. 00000000

172. 16. 32. 0/19

172.16. 32. 0 - 172. 16. 63. 255

172.16. 32. 1 - 172. 16. 63. 254

10101100. 00010000. 010 00000. 00000000

172. 16. 64. 0/19

172.16.64.0 - 172. 16. 95. 255

172.16.64.1 - 172. 16. 95. 254

10101100. 00010000. 011 00000. 00000000

172.16.96.0/19

172.16.96.0 — 172.16.127.255

172.16.96.1 — 172.16.127.254

10101100. 00010000. 100 00000. 00000000

172.16.128.0/19

172.16.128.0 —172.16.159.255

172.16.128.1 —172.16.159.254

10101100. 00010000. 101 00000. 00000000

172.16.160.0/19

172.16.160.0 - 172.16.191.255

172.16.160.1 - 172.16.191.254

10101100. 00010000. 110 00000. 00000000

172. 16. 192. 0/19

172.16.192. 0-172. 16. 223. 255

172.16.192. 1 -172. 16. 223. 254

10101100. 00010000. 111 00000. 00000000

172.16.224.0/19

172. 16. 224.0—— 172. 16. 244. 255/19

172. 16. 224.1—— 172. 16. 224. 244/19

	CIDR——无类域间路由           （汇总：取相同位，去不同位）（前边加后边减）
	11000000. 10101000. 00000001.00 000000 192.168.1.0/26        192.168.1.1 - 192.168.1.62 11000000.10101000.00000001.01 000000 192. 168. 1.64/26        192. 168. 1.65 - 192. 168. 1. 126 11000000. 10101000. 00000001.10 000000 192. 168. 1. 128/26        192. 168. 1. 129 - 192. 168. 1. 190 11000000. 10101000.00000001.11 000000 192.168.1.192/26        192.168.1.193 - 192.168.1.254

	结果：192. 168. 1.0/24
	11000000.10101000.00000001.0 0000000
	192.168.1.0/26        192.168.1.1 - 192.168.1.62 11000000.10101000.00000001.0        1000000 192. 168. 1.64/26        192. 168. 1.65 - 192. 168. 1. 12 结果：192.168.1.0/25



     11000000.10101000.00000001.1      00000000

192.168.1.128/26     192.168.1.129-192.168.1.190

11000000.10101000.00000001.1      10000000

192.168.1.192/26     192.168.1.193-192.168.1.254

结果：192.168.1.128/25

例题：合并(规律：两两合并时答案永远是最小的哪一位)

192.168.0.0/24 二进制：11000000.  10100000.00000000.000000000 192.168.1.0/24 二进制：11000000.  10100000.00000001.000000000                  192.168.2.0/24 二进制：11000000.  10100000.000000   10.000000000                               192.168.3.0/24 二进制：11000000.  10100000.000000   11.000000000 11000000.  1010000.000000   00.000000000 192.168.0.0/22 192.168.0.0/24 11000000.  1010000.0000000 0.000000000 192.168.1.0/24 11000000.  1010000.0000000 1.000000000 11000000.10100000.0000000 0.00000000 192.168.0.0/23     192.168.2.0/24 11000000.  1010000.000000   10.000000000 192.168.3.0/24 11000000.  1010000.000000   11.000000000   11000000.  1010000.0000001   0.000000000 192.168.2.0/23

OSI开放式系统互联参考模型（理论）

OSI参考模型

OSI/RM

应用层

表示层

网络层

介质访问控制层

物理层

1979年ISO （国际标准化组织）组织

OSI参考模型的核心思想：分层

什么叫分层：属于同一层的不同协议具有相同或者相近的作用及目的，不 同层次间的协议具有明显的差异性。

每一层都在下一层所提供的服务的基 础上提供增值服务。

分层目的：

1,降低层次之间的关联性，某一层的协议增加或减少不影响 其他层次协议的工作。

2.便于标准化的制定。

3.便于学习和了解计算机层次

OSI 7层参考模型（仅仅是参考）

应用层  抽象语言——>编码

表示层  编码——>二进制      （翻译）

会话层-----维持网络应用和网络服务器之间的会话联系。——提供会话层地 址

上三层复制数据加工处理，统称为数据流层



下四层负责数据的传递，统称

传输层-----分段(第一步，受MTU（最大传输单元）规范)，

                   端到端传输，端口号，取值范围0 - 65535,其中1 - 1023 为知名端口号    TCP/UDP

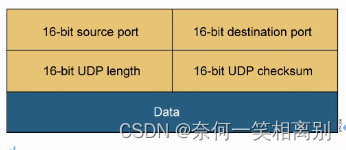

UDP   ：用户数据报文协议

非面向连接的不可靠传输协议；

仅完成传输的基本工作——分段，端口号

可以校验，保证数据的完整性，

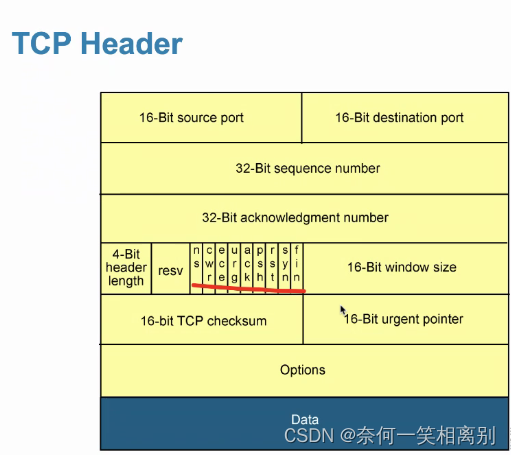

TCP：传输控制协议（传输效率是波动的）

面向连接的可靠性传输协议

TCP就是在完成了传输的层基础之上；进一步保障传输的可靠性

面向连接：通过三次握手来建立端到端的虚链路------3次握手，4次断开

可靠传输：4中可靠机制来——确认，排序，流控（滑动窗口），重传

网络层        提供ip;internet协议   IPV4、IPV6，提供ip（逻辑寻址）

               MAC地址是物理地址

数据链路层-----核心作用————控制物理层

介质访问控制层地址（MAC）        逻辑链路控制层     提供mac，控制信号的，控制物理层

（LLC） ——数据的末尾增加一个数据校验和序列（FCS）----- 保证数 据完整性 （CRC 循环冗余算法）

以太网使用的是Mac

物理层-----光，电。

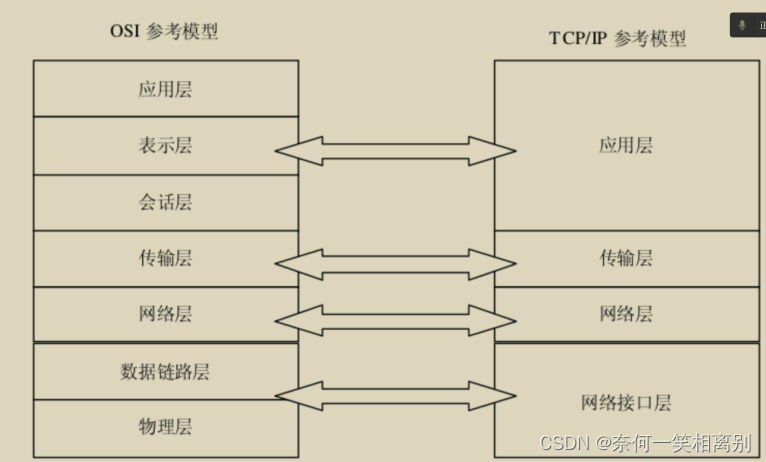

TCP/IP模型（实践）（TCO/IP协议栈道）

TCP/IP协议族（一堆协议，最重要的是TCP和IP）

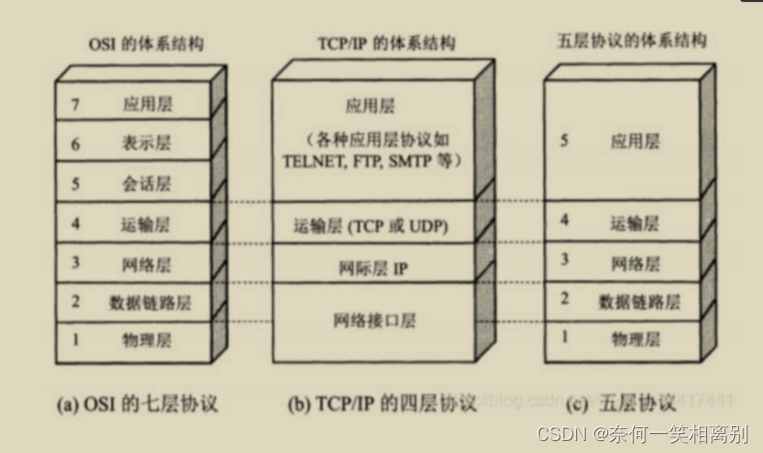

TCP/IP四层模型------TCP/IP标准模型

TCP/IP五层模型------TCP/IP对等模型

PDU-----协议数据单元

L1PDU（物理层）

L2PDU（数据链路层）

L3PDU（网络层）

……..

L7PDU（应用层）

TCP/IP对等模型

应用层------数据报文

传输层------段

网络层------包

数据链路层------帧（二层对数据的叫法）

物理层------比特流

封装（把每一层最重要的东西添加到数据上）（协议去干活）

应用层

传输层---目的：实现端到端的传输，会使用端口号。 干活的协议： TCP/UDP

网络层---IP的地址  IP协议

数据链路层---MAC地址---以太网---二层网络

物理层

以太网：早期局域网的解决方案。依靠我们的MAC地址进行寻址的网络。

目前也是应用于广域网。传输的永远是数据帧。

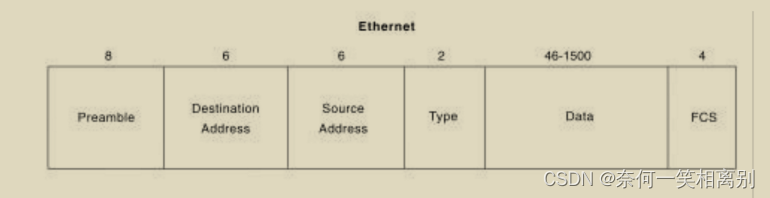

以太网的帧结构

以太网二型

 FCS:侦数据校验和序列
