今天使用AD16 画图时,参考老师的两份工程,根据工作要求,将其中的部分功能结合到一起合成一个完整的工程。

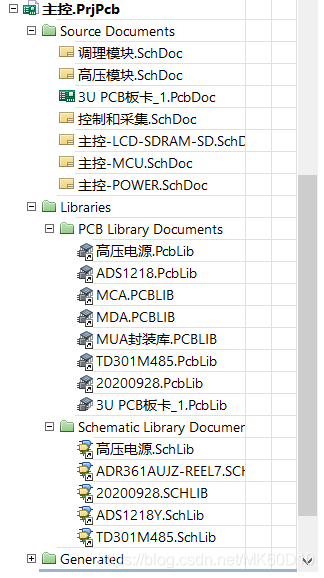

当我为了里面的原理图库以及封装库的结合工作焦头烂额的时候,突然发现老师的工程文件里并没有很多的基本元件(像电容电阻等之类的元件)的原理图库。只是有一些个别特殊的元件的原理图库。
询问之后,发现AD16内部是有自带的集成库,他们里面比如大家经常在浏览库中看到的miscellaneous devices.schlib等等。可以在AD程序目录文件夹-->Library内可以找到。
中间省略一万个步骤,比如去学习建立了集成库等等。。
奇怪的是我的AD16文件内部没有找到这个Library元件库。我就在我之前安装的AD9的文件里找到了Library文件夹,我想他们应该是可以通用的吧。我就直接拷贝到AD16程序目录文件夹里了。

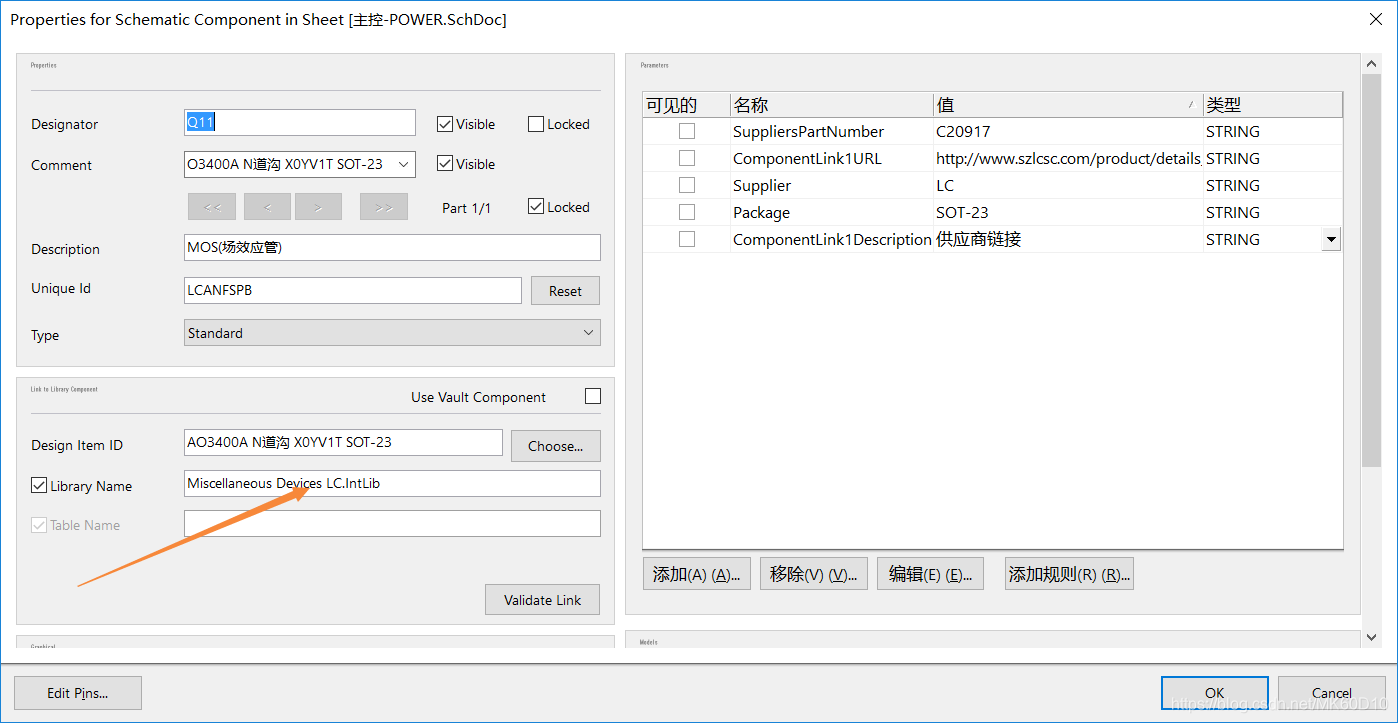

接着,再次生成PCB 还是有元器件找不到的他们的封装。再去看他的属性,发现他所用的库不是刚才所说的 miscellaneous devices.schlib。
