使用FLAC3D6.0命令流建立盾构隧道模型（0基础详解）

model new

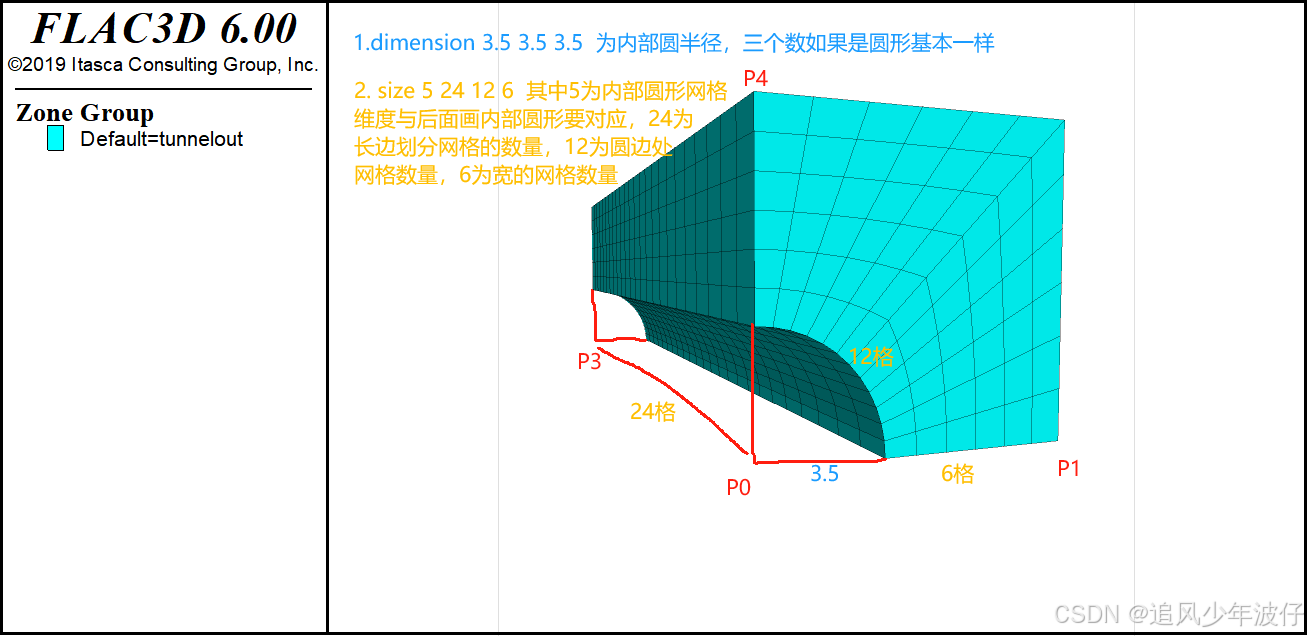

zone create radial-cylinder point 0 27 0 -46 point 1 36 0 -46 point 2 27 36 -46 point 3 27 0 -37 dimension 3.5 3.5 3.5 3.5 size 5 24 12 6 ratio 1 1 1 1 group 'tunnelout'

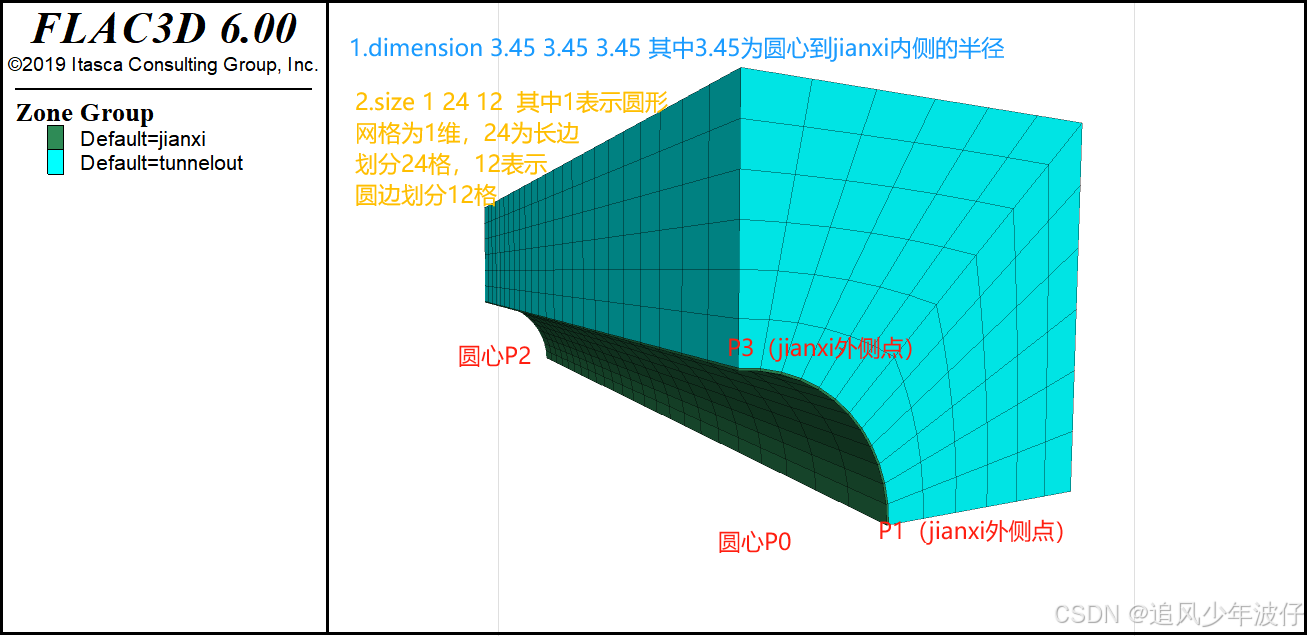

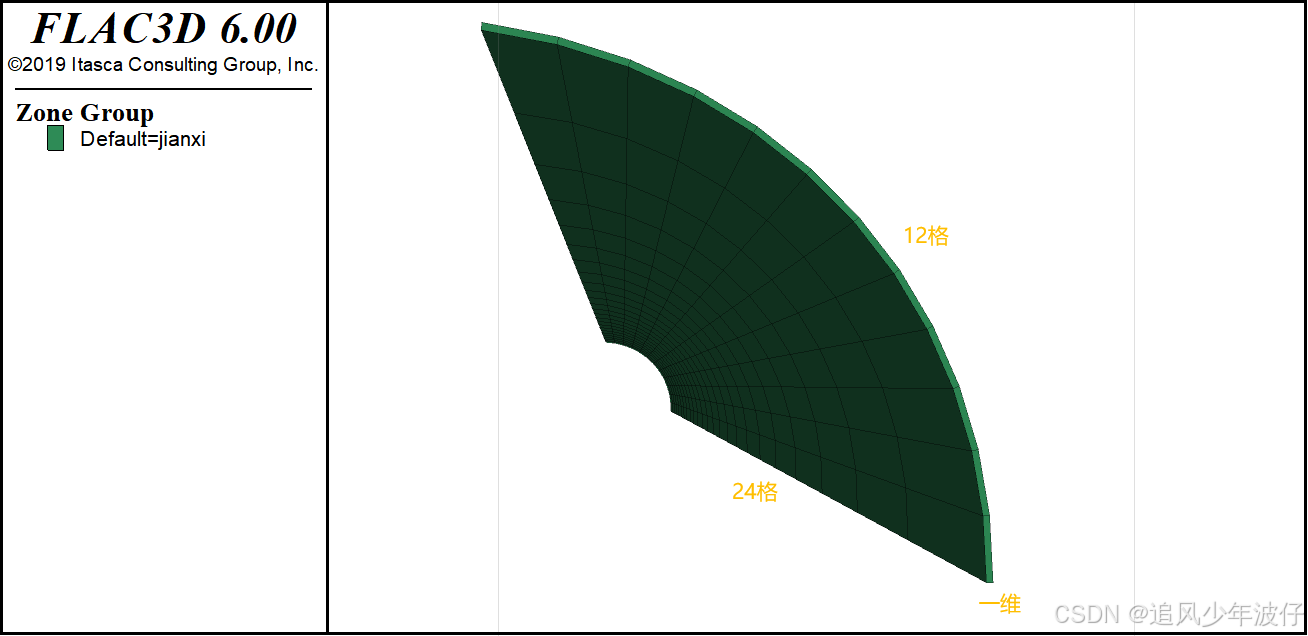

zone create cylindrical-shell point 0 27 0 -46 point 1 30.5 0 -46 point 2 27 36 -46 point 3 27 0 -42.5 dimension 3.45 3.45 size 1 24 12 ratio 1 1 1 1 group 'jianxi'

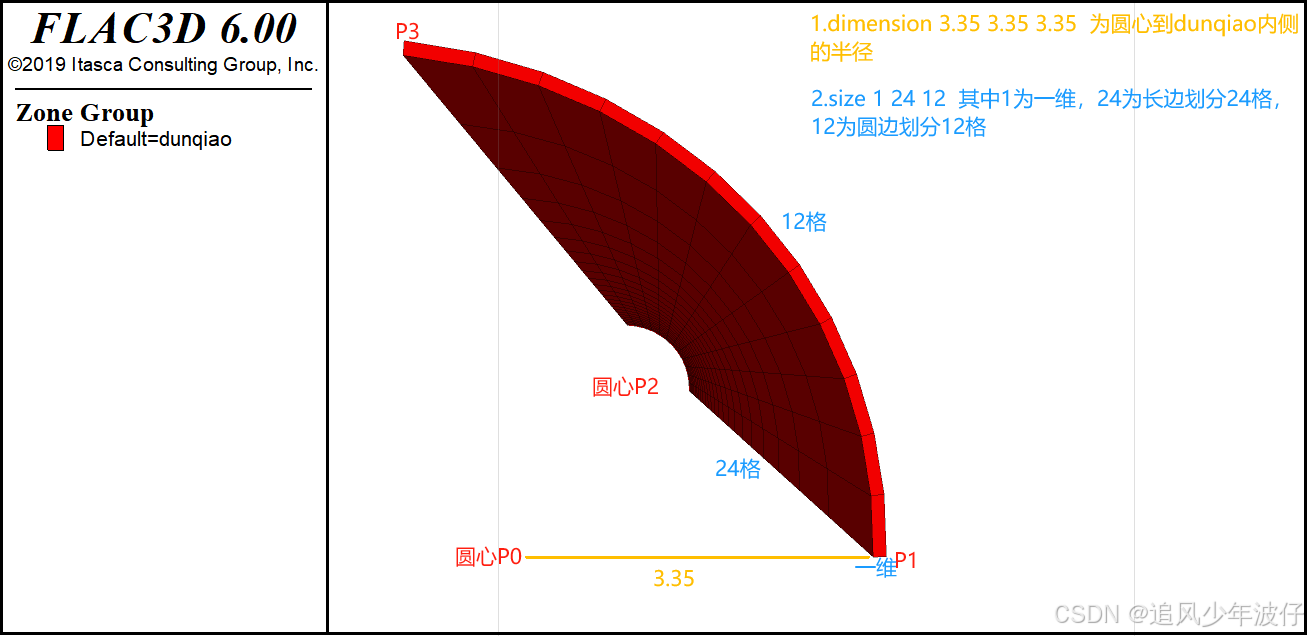

zone create cylindrical-shell point 0 27 0 -46 point 1 30.45 0 -46 point 2 27 36 -46 point 3 27 0 -42.55 dimension 3.35 3.35 size 1 24 12 ratio 1 1 1 1 group 'dunqiao'

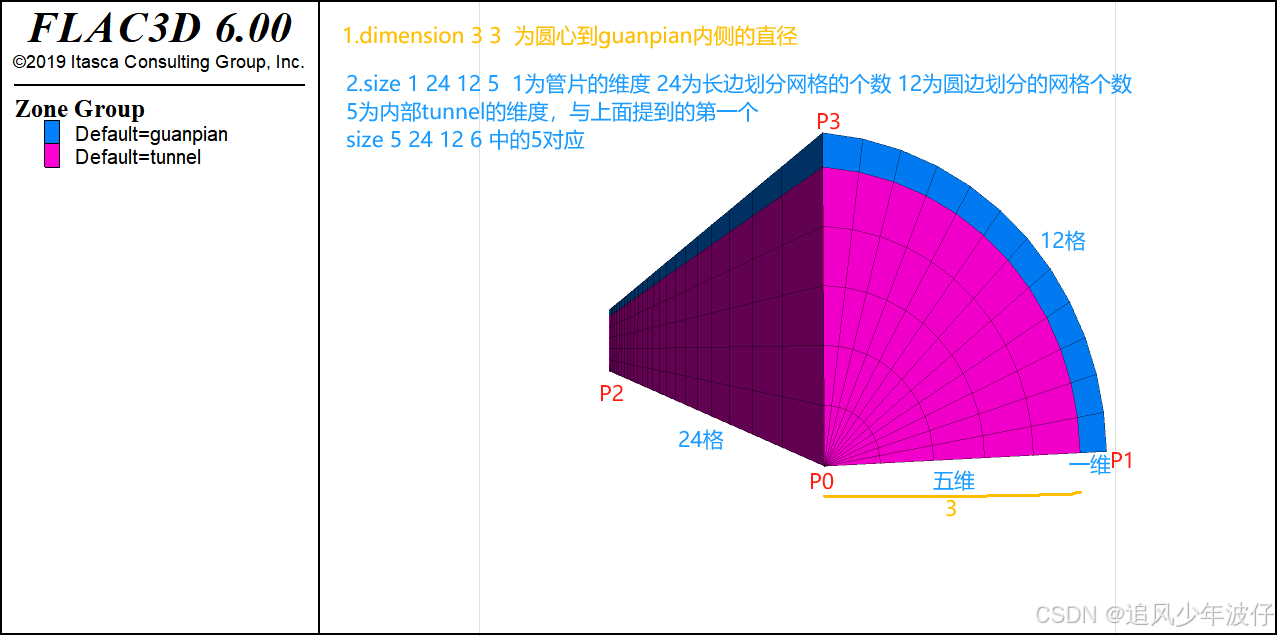

zone create cylindrical-shell point 0 27 0 -46 point 1 30.35 0 -46 point 2 27 36 -46 point 3 27 0 -42.65 dimension 3 3 size 1 24 12 5 group 'guanpian' fill on group 'tunnel'

zone reflect normal 1 0 0 origin 27 0 -46  ;reflect normal 1 0 0中的1表示关于Z轴对称，origin为对称原点

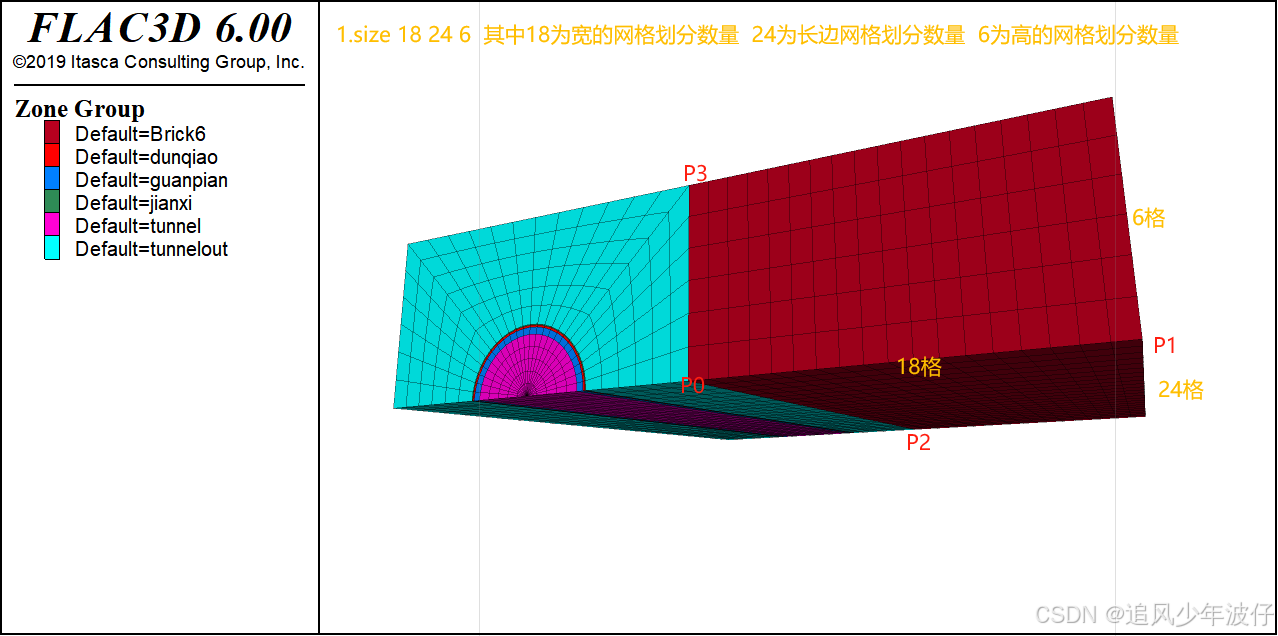

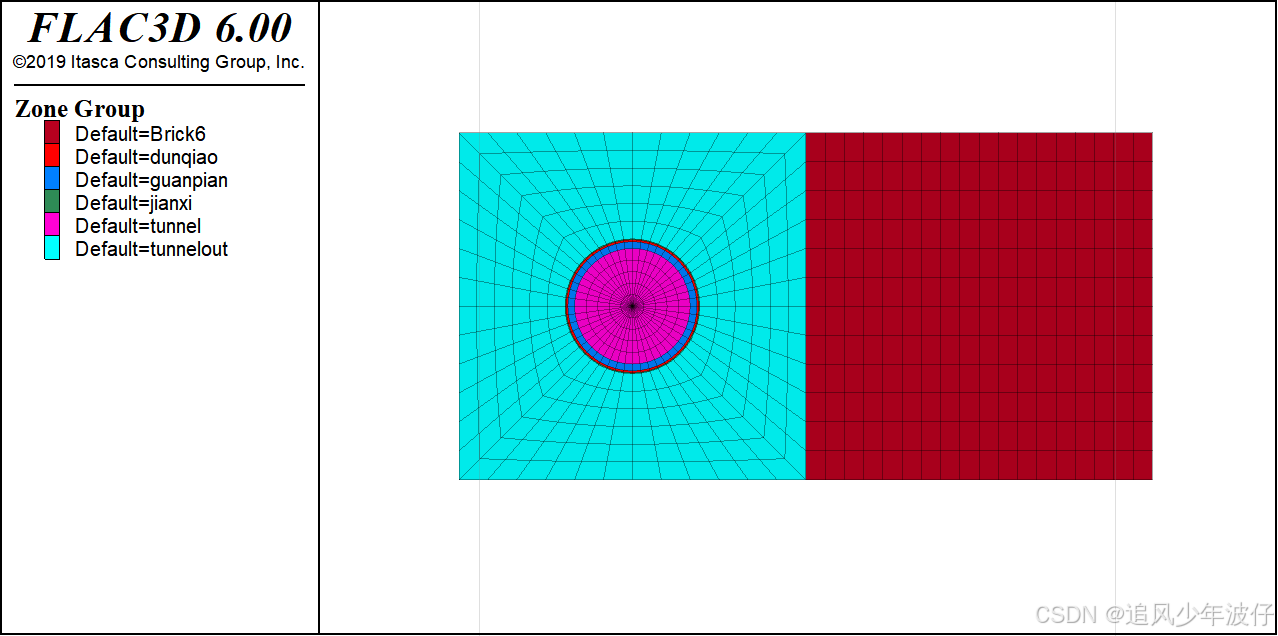

zone create brick point 0 36 0 -46 point 1 54 0 -46 point 2 36 36 -46 point 3 36 0 -37 size 18 24 6

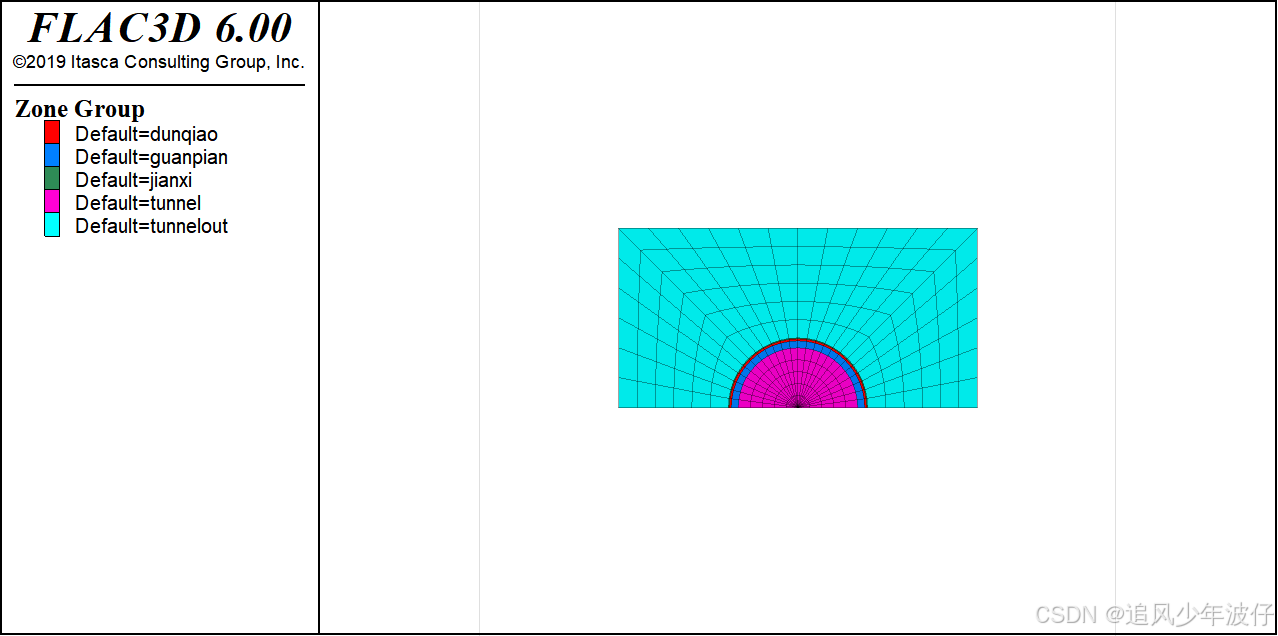

zone reflect normal 0 0 1 origin 27 0 -46  ;模型关于x轴镜像，对称原点为圆心

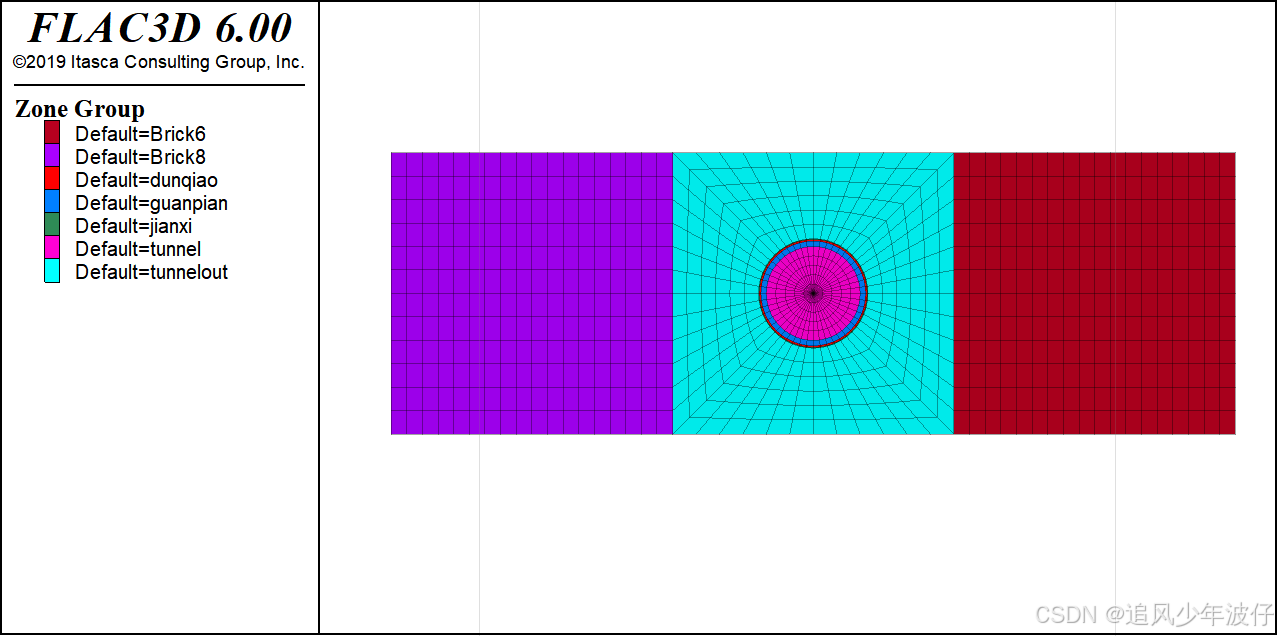

zone create brick point 0 0 0 -55 point 1 18 0 -55 point 2 0 36 -55 point 3 0 0 -37 size 18 24 12  ;创建紫色brick

总结如下：

1.以上分别对create radial-cylinder/cylindrical-shell/brick板块命令流进行解释，对每一个数字都进行了详解；同时对关于板块镜像命令流进行了详解

2.关于radial-cylinder模块最好选择正方形尺寸，内部圆最好是圆形，若改变ratio会变成椭圆，以及改变网格划分的密度

3.以上命令流可灵活的更改P坐标/dimension/size的参数进行模型的构建
