Cog3DRangeImagePlaneEstimatorTool 工具超详细解释（原理 + 参数 + 拟合规则 + 结果解析 + 场景 + 实战）

Cog3DRangeImagePlaneEstimatorTool 工具超详细解释

Cog3DRangeImagePlaneEstimatorTool 是康耐视 VisionPro 中的 3D 深度图平面拟合工具，核心作用是从 3D 点云（或深度图像）中拟合出空间平面，输出平面的法向量、偏移、姿态角度及拟合精度等参数，解决 3D 场景中 “平面特征量化、工件姿态校准” 的难题，是工业 3D 视觉流程中 “平面基准构建、3D 检测 / 定位” 的核心预处理工具。

一、基本定位

Cog3DRangeImagePlaneEstimatorTool 是 VisionPro 中针对 3D 深度图 / 点云的专用平面拟合工具，核心解决两大痛点：

1. 3D 点云（如线激光相机采集的工件深度数据）的平面特征无法直接量化，常规 2D 工具无法处理其空间维度信息；
2. 3D 工件的姿态（如是否平放）、平面度（如板材凹陷）无法通过 2D 图像判断，需依托 3D 平面参数实现精准评估。

工具输出的平面参数中：

• 法向量（X/Y/Z）：描述平面的空间朝向；
• 偏移：描述平面与坐标系原点的垂直距离；
• 倾斜 / 旋转角度：直观体现平面相对于参考坐标系的姿态；
• 残留 RMS：反映点云与拟合平面的贴合程度（拟合精度指标）。

二、核心原理：3D 点云的最小二乘平面拟合

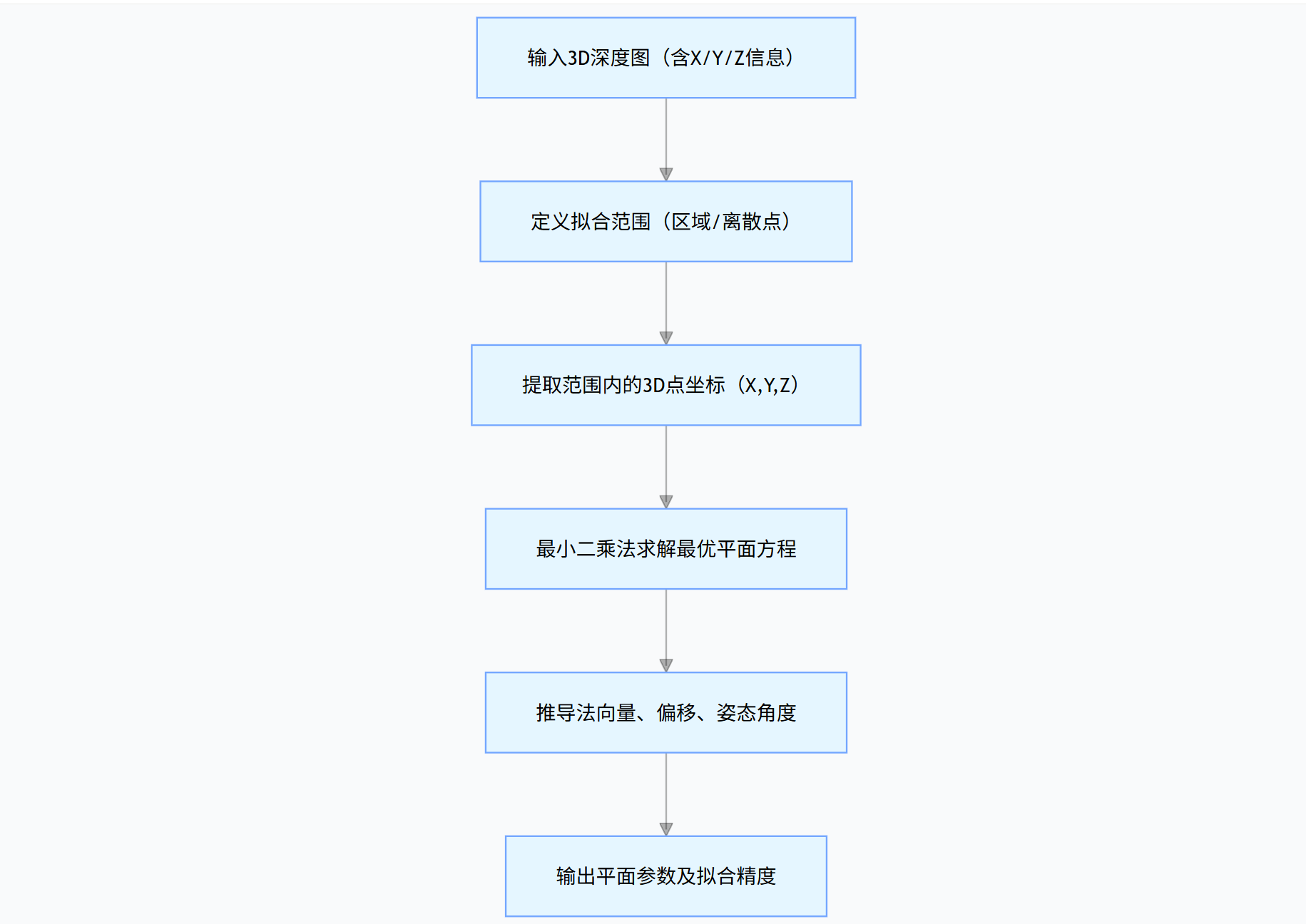

3D 空间中平面的数学表达为 Ax+By+Cz+D=0（A、B、C 为法向量分量，D 为偏移参数），工具依托最小二乘法实现平面拟合，核心流程：

（一）拟合范围的核心规则

工具支持两种拟合范围定义方式，适配不同 3D 目标场景：

1. 面积拟合（区域模式）

   • 定义：选取指定区域内的所有 3D 点参与拟合，适配大面积平面目标（如工件整面）；
   • 核心逻辑：通过 “区域形状（矩形 / 多边形 / 全图像）+ 区域模式（掩膜筛选）” 限定有效点云，排除非平面干扰区域（如工件边缘凸起）；
   • 示例（对应图 1）：区域模式选 “像素配对限定框调整掩膜”，区域形状选 “< 无 - 使用整个图像 >”，实现全深度图的平面拟合。

2. 点拟合（离散点模式）

   • 定义：选取手动指定的离散 3D 点参与拟合，适配小范围特征平面（如工件角点）；
   • 核心逻辑：输入离散点的 X/Y 二维坐标（示例图 2 中输入 4 个点：(0,0)、(0,50)、(50,0)、(50,50)），工具通过 “Z 查询方法”（如 “领域” 模式，取目标点周围 5×5 像素的 Z 值平均）获取对应深度值，减少深度噪声影响。

（二）平面参数的推导逻辑

基于拟合得到的平面方程 Ax+By+Cz+D=0，工具进一步推导实用参数：

• 法向量：（A,B,C）（归一化后反映平面的空间朝向）；
• 偏移：∣D∣/A2+B2+C2​（平面到坐标系原点的垂直距离）；
• 倾斜 / 旋转角度：将法向量转换为欧拉角（单位：度，图 4 中初始默认值为 0）；
• 残留 RMS：所有点到平面的距离均方根（值越小，拟合精度越高）。

三、核心参数解析（实战配置维度）

Cog3DRangeImagePlaneEstimatorTool 的参数界面核心分为 “拟合配置”“范围定义”“可视化调试”“结果输出” 四大模块，结合图片示例补充关键参数细节：

参数模块	具体参数	技术原理	实战配置技巧（结合图片示例）
拟合配置	拟合方法（面积 / 点）	选择参与拟合的 3D 点源类型	- 大面积平面：选 “面积”（图 1）；- 小特征平面：选 “点”（图 2）
范围定义	区域模式（仅 “面积” 生效）	限定区域内的有效点云（如掩膜筛选）	排除干扰：选 “像素配对限定框调整掩膜”（图 1）
范围定义	区域形状（仅 “面积” 生效）	定义拟合区域的几何形态	全图拟合：选 “<无 - 使用整个图像>”（图 1）
范围定义	离散点 X/Y（仅 “点” 生效）	手动指定参与拟合的离散点二维坐标	拟合工件 4 角：输入（0,0）、（0,50）、（50,0）、（50,50）（图 2）
范围定义	Z 查询方法（仅 “点” 生效）	获取离散点深度值的方式	减少噪声：选 “领域”，设置领域尺寸 X/Y=5（图 2）
范围定义	平面方向	定义法向量朝向，匹配 3D 相机坐标系	适配相机：选 “正向像素空间 Z”（图 1、图 2）
可视化调试	图形选项卡参数	直观验证拟合范围的准确性	调试时勾选：“显示输入区域”“显示输入图像掩膜”“显示输入点”（图 3）；选 “显示输入图像（不带副本）”
结果输出配置	结果选项卡参数	展示平面拟合的最终参数	关注核心指标：残留 RMS、法向量（正常 X/Y/Z）、倾斜 / 旋转角度（图 4）

四、典型应用场景

1. 3D 相机外参校准

   • 配置：拟合方法 =“面积”，区域形状 =“< 无 - 使用整个图像 >”，区域模式 =“像素配对限定框调整掩膜”，平面方向 =“正向像素空间 Z”；
   • 输出：法向量、偏移参数；
   • 后续工具：结合 Cog3DCalibrateTool 完成相机外参校准。

2. 工件平放姿态检测

   • 配置：拟合方法 =“点”，输入工件 4 角离散点（0,0）、（0,50）、（50,0）、（50,50），Z 查询方法 =“领域”（5×5）；
   • 输出：倾斜 / 旋转角度（图 4 中初始为 0，运行后输出实际值）；
   • 判定逻辑：倾斜角度 > 2° → 工件姿态异常；
   • 后续工具：结果输入 CogDecisionTool，触发产线报警。

3. 板材平面度评估

   • 配置：拟合方法 =“面积”，区域模式 =“像素配对限定框调整掩膜”（排除边缘）；
   • 输出：残留 RMS；
   • 判定逻辑：残留 RMS>0.5mm → 板材平面度不达标；
   • 后续工具：结果录入数据库，记录产品质量数据。

五、实战配置示例（工件角点平面拟合）

以 “拟合 50mm×50mm 工件 4 角的 3D 平面” 为例，完整配置步骤（结合图片参数）：

1. 输入 3D 深度图：通过 Cog3DAcquireTool 采集工件的深度数据；
2. 选择拟合方法：在 “设置” 选项卡中选 “点”（图 2）；
3. 输入离散点坐标：在 “点（二维位置）” 表格中输入 4 个角点：(0,0)、(0,50)、(50,0)、(50,50)；
4. 配置 Z 查询方法：选 “领域”，设置领域尺寸 X/Y=5；
5. 设置平面方向：选 “正向像素空间 Z”；
6. 可视化验证：切换到 “图形” 选项卡，勾选 “显示输入点”，确认点标记与工件角点对齐（图 3）；
7. 运行工具：切换到 “结果” 选项卡，获取法向量、倾斜 / 旋转角度等参数（图 4）；
8. 姿态判定：若倾斜角度≤1°，判定工件平面姿态合格。

六、与其他工具的协同

Cog3DRangeImagePlaneEstimatorTool 的输出需配合以下工具完成 3D 视觉流程：

• Cog3DAcquireTool：提供 3D 深度图输入；
• CogPMAlign3DTool：先定位 3D 工件位置，再传递区域 / 点参数（适配工件偏移场景）；
• CogDecisionTool：基于 “倾斜角度”“残留 RMS” 输出判定结果；
• Cog3DTransformTool：基于法向量参数调整机械臂抓取姿态。

七、总结

Cog3DRangeImagePlaneEstimatorTool 是 VisionPro 中 3D 平面拟合的核心工具，核心价值体现在：

1. 底层逻辑：依托最小二乘法实现 3D 点云到平面参数的量化，填补 2D 工具无法处理空间维度的空白；
2. 配置灵活：支持 “区域 / 离散点” 两种拟合方式，结合掩膜、领域平均等功能适配不同 3D 场景；
3. 可视化强：通过 “图形” 选项卡直观验证拟合范围，降低调试难度；
4. 结果实用：输出的法向量、姿态角度、精度指标直接服务于 3D 检测、定位、测量场景。

在工业 3D 视觉检测中，该工具的配置核心是 “匹配目标特性选择拟合方式、通过掩膜 / 领域功能排除干扰、结合可视化调试验证参数”，结合后续工具可实现 3D 工件的姿态校准、平面度评估、抓取定位等功能，是 3C 电子、汽车零部件等行业 3D 视觉方案的基础组件。
