本文介绍了如何使用C语言设计一个通过按钮控制的0~99计时器。计时器具备开始、暂停和清零三种功能，通过单片机的中断服务程序实现时间的递增，并通过LED显示当前计数值。文章提供了详细的代码实现，包括延时函数、中断服务程序和按键处理程序。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

这一篇文章主要介绍用C语言制作一个按钮控制的简易0~99计时器。

设计思路：一个按钮实现三个功能：开始、暂停、清零，当第一次按下按钮的时候开始计时，第二次按下按钮时暂停计时，第三次按下按钮时清零。

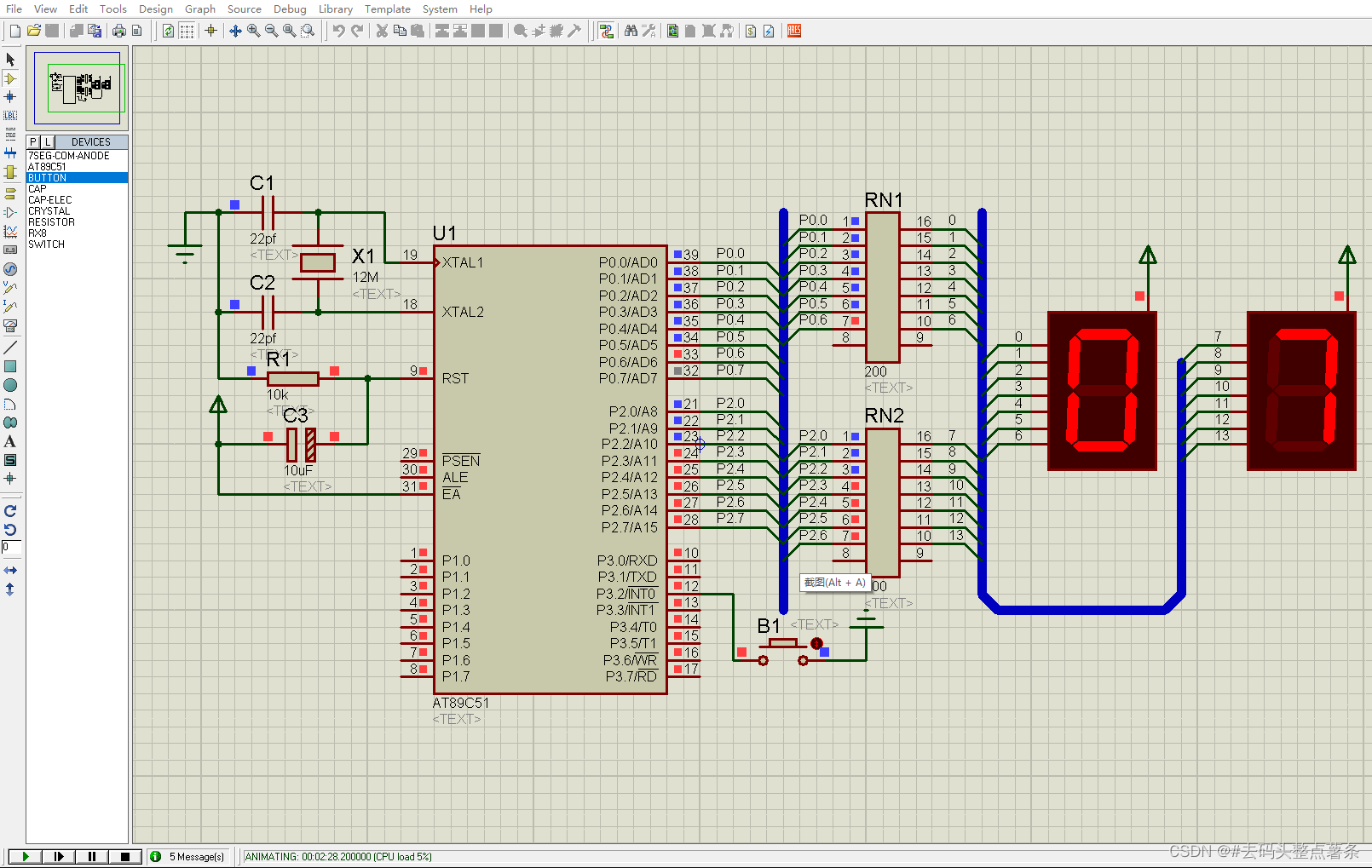

基本电路图如下：

使用的代码如下：

#include<reg51.h>
#define uchar unsigned char
#define uint unsigned int

uchar code tab[10]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};
uchar count,key_flag,num;
sbit key = P3^2;
bit key_state;

void Delay(uchar n)					//延时程序
{
	uchar i,j;
	for(i = 0;i < n;i++)
		for(j = 0;j < 200;j++);
}
void Timer0() interrupt 1			//T0中断服务程序
{
	TH0 = (65536-50000)/256;
	TL0 = (65536-50000)%256;
	num++;
	if(num == 20)					//每50ms*20=1s刷新一次
	{
		num = 0;
		count++;
		P2 = tab[count%10];		//显示个位
		if(count/10 == 0)			//显示十位，十位为0则不显示
			P0 = 0xc0;
		else
			P0 = tab[count/10];
		if(count == 60)				//计满59秒后回0
			count = 0;
	}
}
void Key_Event()					//按键处理子程序
{
	if(key_state == 0)
		key_flag = (key_flag+1)%3;
	switch(key_flag)
	{
		case 1:					//启动计时
		TR0 = 1;break;
		case 2:						//停止计时
		TR0 = 0;break;
		case 0:						//清零
		P0 = 0xff;P2 = 0xc0;count = 0;num = 0;break;
	}
}
void main()
{
	P0 = 0xff;P2 = 0xc0;count = 0;num = 0;
	key_flag = 0;					//按键标志初值为0
	key_state = 1;
	TMOD = 0x01;					//T0定时50ms
	TCON = 0x01;
	TH0 = (65536-50000)/256;
	TL0 = (65536-50000)%256;
	EA = 1;							//开放中断
	ET0 = 1;						//等待按键
	EX0 = 1;
	TR0 = 1;
	while(1)
	{
		if(key_state != key)
		{
			Delay(10);
			key_state = key;
			Key_Event();
		}
	}
}
/*仅供学习参考*/
