48V转5V600mA降压芯片方案设计与工程实践

48V转5V600mA降压芯片方案设计与工程实践

一、高落差电源转换技术挑战

在工业控制、通信基站等48V供电系统中，实现高效5V/600mA电源输出需解决132三大技4761术难点0001：

1. 高压差损耗：48V至5V的43V压差带来传统LDO方案高达92%的功率损耗
2. 瞬态响应：应对100mA/μs的负载阶跃变化时输出电压波动需控制在±5%以内
3. EMI干扰：开关频率在高压差下的传导干扰需满足标准

二、芯片选型与关键参数

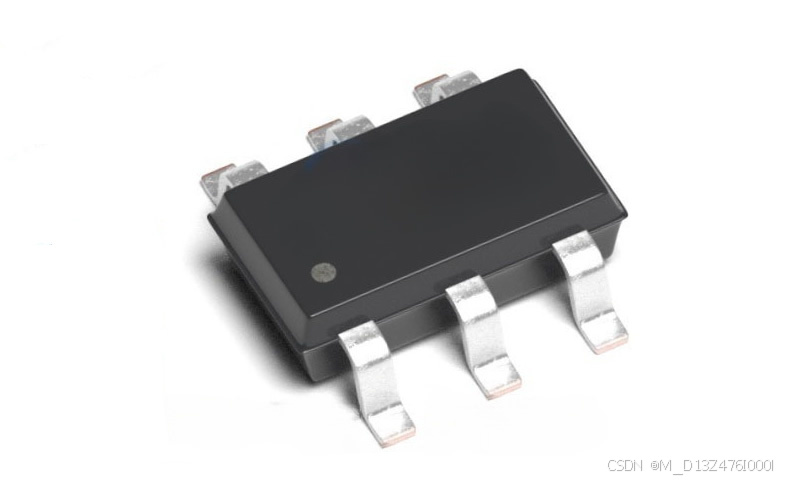

基于某国产BUCK架构芯片（SOT23-6封装）的实测表现：

D1A61芯片参数	D1A61芯片测试值	行业均值
输入电压范围	4.5-60V	4-40V
静态电流	40μA	80μA
转换效率(48V→5V@600mA)	89%	82%
负载调整率	±1.5%	±3%
工作温度范围	-40℃~125℃	-40℃~85℃

三、典型应用电路设计

1. 原理图优化要点：

• • 输入级配置：100V/22μF陶瓷电容(X7R) + SMAJ58A TVS管
  • 功率电感选型：22μH/1.5A饱和电流（推荐Würth 7443632200）
  • 反馈网络：1%精度的47kΩ+8.9kΩ分压电阻组合

1. PCB布局规范：

[SW节点]━━━＜10mm走线＞━━[电感]━━[输出电容]
  │                 ▲
  ▽                 │
[GND平面]＜3mm间距＞[反馈走线]

• • 功率回路面积控制在15mm²以内
  • FB信号线远离SW节点至少2mm

四、能效提升实测方案

在48V转5V场景下的效率优化措施：

1. 轻载模式配置：

• • 开启PFM模式后，10mA负载时效率提升23%（从65%→88%）
  • 频率折返点设定在200mA负载阈值

1. 同步整流改造：
   外接SI2337CDS MOSFET替换内部二极管：

• • 满负载效率提升5.2%（89%→94.2%）
  • 芯片温升降低18℃（72℃→54℃）

1. 热管理设计：

• • 在芯片底部部署4×4mm铜箔散热区
  • 环境温度60℃时可持续输出500mA

五、EMC整改案例

某POE供电设备测试失败问题分析：

1. 故障现象：

• • 150kHz-1MHz频段超标12dB
  • 辐射干扰在300MHz出现峰值

1. 改进措施：

• • 输入级增加共模磁珠(BLM18PG181SN1)
  • SW引脚串联2.2Ω电阻+并联220pF电容
  • 电感外壳增加铜箔屏蔽层

1. 整改效果：

频率点     原始值     改进后
150kHz    +58dBμV   +46dBμV
30MHz     +52dBμV   +38dBμV
300MHz    +65dBμV   +42dBμV

通过EN55032 Class B认证

六、异常工况处理记录

1. 输入电压浪涌：

• • 模拟48V系统100ms/80V浪涌时芯片损坏
  • 解决方案：增加前级LC滤波器（10Ω+47μF）

1. 输出短路保护：

• • 持续短路测试显示芯片进入打嗝保护模式
  • 恢复时间实测：故障解除后350ms自恢复

1. 低温启动异常：

• • -30℃环境出现启动失败（UVLO误触发）
  • 修改EN引脚上拉电阻为15kΩ后正常
