论文介绍

题目：

B2CNet: A Progressive Change Boundary-to-Center Refinement Network for Multitemporal Remote Sensing Images Change Detection

论文地址：

https://ieeexplore.ieee.org/document/10547405

创新点

设计了B2CNet模型：提出了一种名为B2CNet的边界到中心精细化的变化检测网络，无需额外的边缘提取算法或边界标签，仅通过简单操作和常规标签就能激活边界特征，指导模型达到更好的变化检测效果。
引入了变化边界感知模块（CBM）：解决了对边界信息利用不足和精细检测边界不充分的问题。CBM模块能够从变化区域提取粗略的边界信息，并结合一般标签中的精确变化区域信息进行细化，从而提升边界的精细度，减少伪变化的影响，并指导其他分支的信息聚合。
提出了双时相特征聚合模块（BFAM）：通过多个感受野聚合低层次纹理信息与高层次语义信息，增强了变化区域的内部完整性，弥补深层特征中细节信息的丢失问题。
引入了深度特征提取模块（DFEM）：该模块通过增强各分支之间的特征融合，提取更深层的高层次语义信息，提高了网络的特征提取能力，加强了分支间的特征交互，从而提高了解耦效率。

方法

整体结构

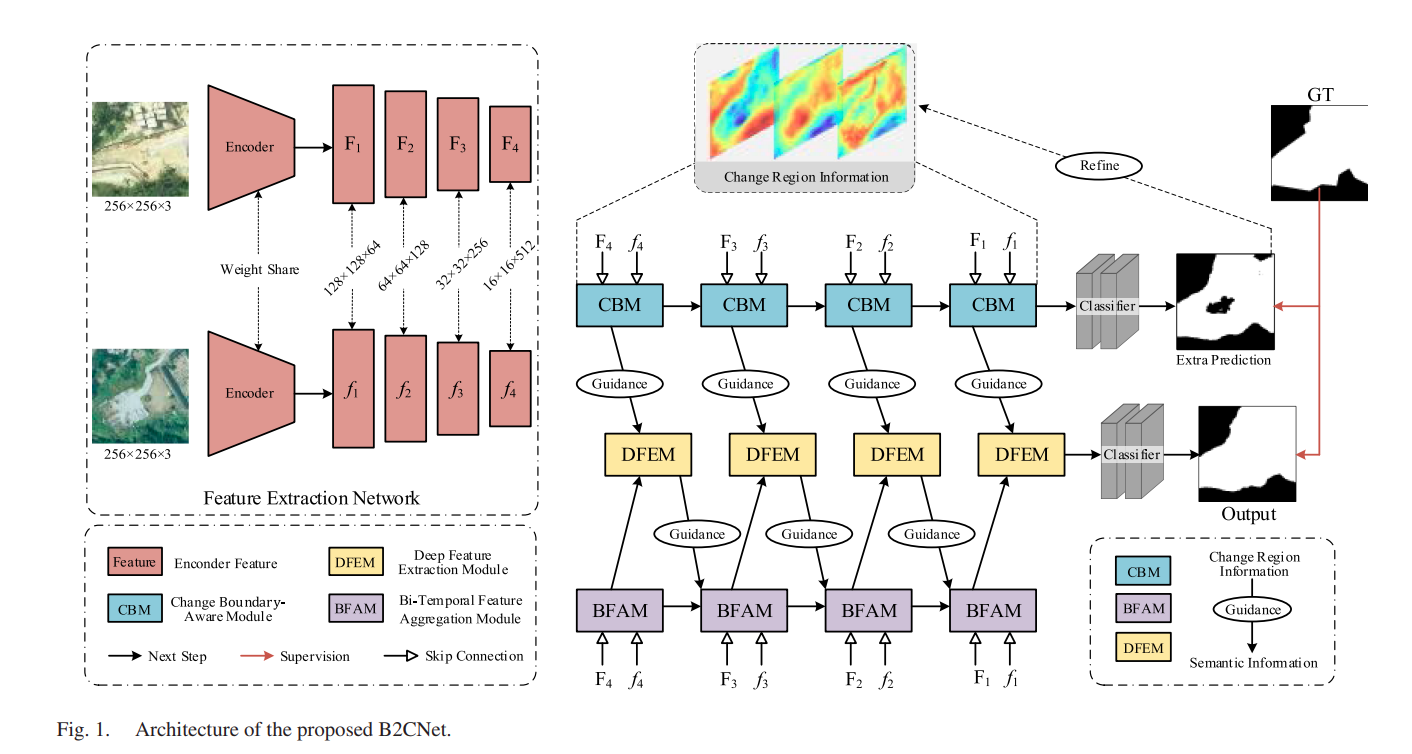

B2CNet模型基于编码器-解码器架构，由变化边界感知模块（CBM）、双时相特征聚合模块（BFAM）和深度特征提取模块（DFEM）组成。CBM负责边界信息的提取和增强，BFAM聚合多尺度的纹理和语义信息以提升区域内部完整性，DFEM进一步融合高层语义信息和边界特征，确保变化区域的精确检测和边界的完整描述，从而实现对变化区域的细致识别与表达。
在这里插入图片描述

编码器部分：使用了ResNet18作为预训练的特征提取网络，通过输入两张不同时间的遥感图像，得到多层次的特征向量。这些特征向量用于后续模块中的特征聚合和边界检测。
变化边界感知模块（CBM）：CBM模块接收编码器输出的特征，通过SimAM注意力机制和边缘增强操作提取边界信息。CBM模块增强了边界信息的表达能力，使其在解码过程中可以更清晰地描述变化区域的边界。

在这里插入图片描述

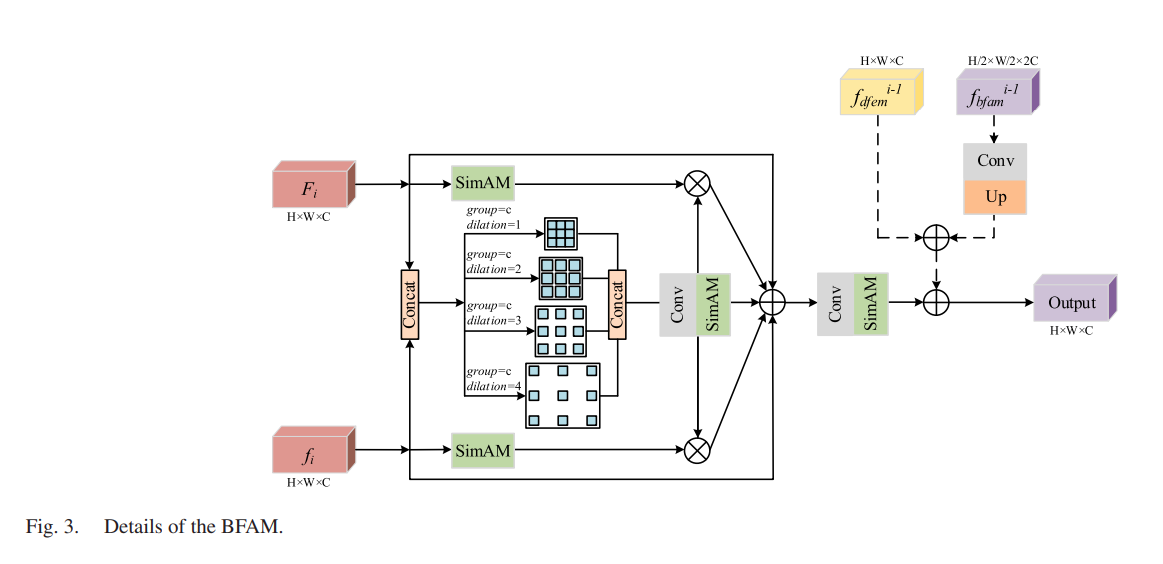

双时相特征聚合模块（BFAM）：BFAM模块用于聚合多感受野的纹理信息和语义信息，通过并行的膨胀卷积捕捉不同尺度的变化区域信息，并通过SimAM注意力机制优化低层特征与高层语义信息的结合，提升变化区域内部的完整性。

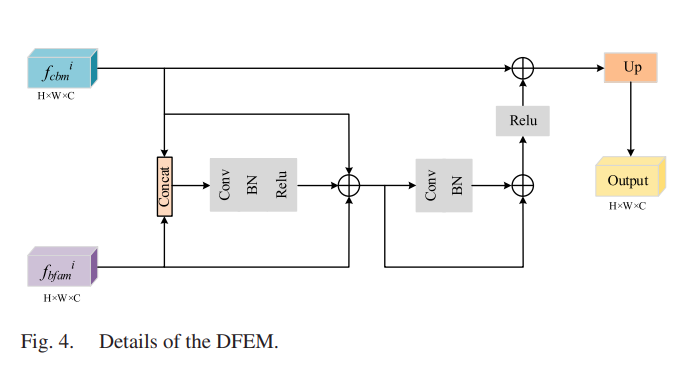

深度特征提取模块（DFEM）：该模块将CBM和BFAM模块的输出特征进行深层次融合，提取更高层次的变化语义信息，并通过残差连接保持特征的完整性。最终，DFEM输出整个模型的最终预测结果。

即插即用模块作用

BFAM 作为一个即插即用模块，主要适用于：

多尺度特征聚合：通过聚合不同感受野的特征，BFAM能够捕捉不同尺度的变化，提升模型对变化区域的敏感度。
内部一致性增强：通过融合低层次纹理和高层次语义信息，BFAM提高了变化区域的完整性，减少边界模糊和信息丢失。
细节信息保留：在特征融合过程中保留细节信息，增强模型对细微变化的辨识能力，提升检测的精确度。

消融实验结果

在这里插入图片描述

该表评估了不同模块（CBM、BFAM、DFEM和分支监督）的有效性。消融实验逐步替换基础网络中的特征拼接（FC）操作为各模块，结果显示每添加一个模块，模型性能均有所提升。具体来说，加入CBM后在边界特征检测上有显著改善，加入BFAM后提升了变化区域内部的完整性，而加入DFEM后进一步增强了高层语义信息的提取能力。最终，通过在CBM分支上加入监督，进一步提高了变化区域信息的精确度，验证了各模块对模型性能提升的重要性。

即插即用模块代码


#论文：B2CNet: A Progressive Change Boundary-to-Center Refinement Network for Multitemporal Remote Sensing Images Change Detection
#论文地址：https://ieeexplore.ieee.org/document/10547405
import torch
import torch.nn as nn

#Simam: A simple, parameter-free attention module for convolutional neural networks (ICML 2021)
class simam_module(torch.nn.Module):
    def __init__(self, e_lambda=1e-4):
        super(simam_module, self).__init__()

        self.activaton = nn.Sigmoid()
        self.e_lambda = e_lambda

    def forward(self, x):
        b, c, h, w = x.size()

        n = w * h - 1

        x_minus_mu_square = (x - x.mean(dim=[2, 3], keepdim=True)).pow(2)
        y = x_minus_mu_square / (4 * (x_minus_mu_square.sum(dim=[2, 3], keepdim=True) / n + self.e_lambda)) + 0.5

        return x * self.activaton(y)

#bitemporal feature aggregation module (BFAM)
class BFAM(nn.Module):
    def __init__(self,inp,out):
        super(BFAM, self).__init__()

        self.pre_siam = simam_module()
        self.lat_siam = simam_module()


        out_1 = int(inp/2)

        self.conv_1 = nn.Conv2d(inp, out_1 , padding=1, kernel_size=3,groups=out_1,
                                   dilation=1)
        self.conv_2 = nn.Conv2d(inp, out_1, padding=2, kernel_size=3,groups=out_1,
                                   dilation=2)
        self.conv_3 = nn.Conv2d(inp, out_1, padding=3, kernel_size=3,groups=out_1,
                                   dilation=3)
        self.conv_4 = nn.Conv2d(inp, out_1, padding=4, kernel_size=3,groups=out_1,
                                   dilation=4)

        self.fuse = nn.Sequential(
            nn.Conv2d(out_1 * 4, out_1, kernel_size=1, padding=0),
            nn.BatchNorm2d(out_1),
            nn.ReLU(inplace=True)
        )

        self.fuse_siam = simam_module()

        self.out = nn.Sequential(
            nn.Conv2d(out_1, out, kernel_size=3, padding=1),
            nn.BatchNorm2d(out),
            nn.ReLU(inplace=True)
        )

    def forward(self,inp1,inp2,last_feature=None):
        x = torch.cat([inp1,inp2],dim=1)
        c1 = self.conv_1(x)
        c2 = self.conv_2(x)
        c3 = self.conv_3(x)
        c4 = self.conv_4(x)
        cat = torch.cat([c1,c2,c3,c4],dim=1)
        fuse = self.fuse(cat)
        inp1_siam = self.pre_siam(inp1)
        inp2_siam = self.lat_siam(inp2)


        inp1_mul = torch.mul(inp1_siam,fuse)
        inp2_mul = torch.mul(inp2_siam,fuse)
        fuse = self.fuse_siam(fuse)
        if last_feature is None:
            out = self.out(fuse + inp1 + inp2 + inp2_mul + inp1_mul)
        else:
            out = self.out(fuse+inp2_mul+inp1_mul+last_feature+inp1+inp2)
        out = self.fuse_siam(out)

        return out


if __name__ == '__main__':

    block = BFAM(inp=128, out=256)

    inp1 = torch.rand(1, 128 // 2, 16, 16) # B C H W
    inp2 = torch.rand(1, 128 // 2, 16, 16)# B C H W
    last_feature = torch.rand(1, 128 // 2, 16, 16)# B C H W

    # 通过BFAM模块，这里没有提供last_feature的话，可以为None
    output = block(inp1, inp2, last_feature)
    # output = bfam(inp1, inp2)

    # 打印输入和输出的shape
    print(inp1.size())
    print(inp2.size())    print(output.size())
