Activiti7工作流
一、工作流介绍
1.1 概念
工作流(Workflow)，就是通过计算机对业务流程自动化执行管理。它主要解决的是“使在多个参与者之间按照某种预定义的规则自动进行传递文档、信息或任务的过程，从而实现某个预期的业务目标，或者促使此目标的实现”。
案例: 出差费用报销
目标: 公司把出差费用转账到自己的账户中.

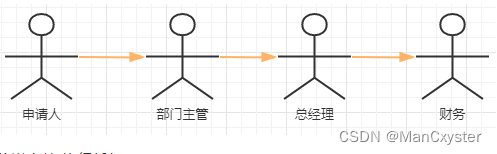

参与人: 申请人、部门主管、总经理、财务
传递文件/执行任务
什么是工作流系统?
一个软件系统中具有工作流的功能，我们把它称为工作流系统。
1.2 适用行业
消费品行业，制造业，电信服务业，银证险等金融服务业，物流服务业，物业服务业，物业管理，大中型进出口贸易公司，政府事业机构，研究院所及教育服务业等，特别是大的跨国企业和集团公司。
1.3 应用领域
企业: 采购流程、合同审核流程
客户: 客户电话投诉处理流程
生活中: 住房贷款审批流程、办理身份证、办理准生手续
行政: 出差审批、报销流程、请假审批、用车流程、会议室申请
银行业: 信贷审批、信用卡发卡审批
人事: 员工培训、绩效考核、职位变动

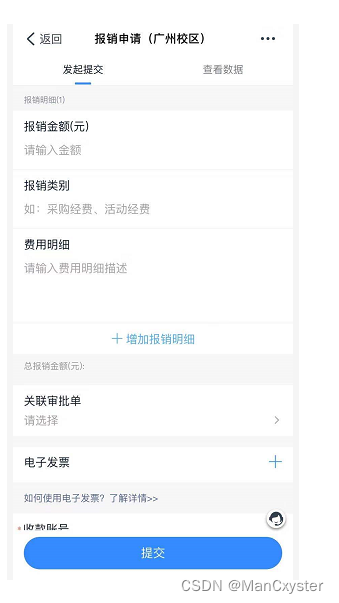

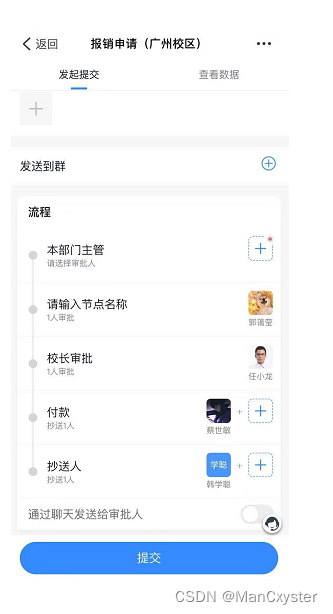

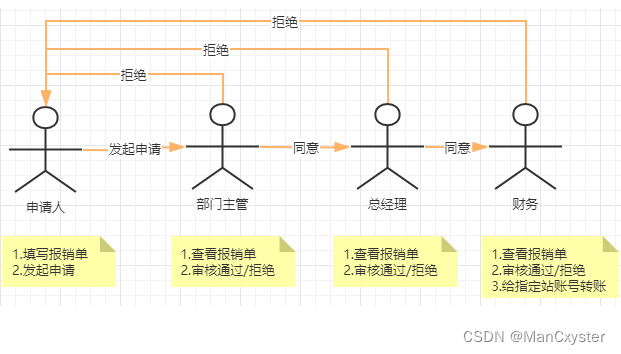

现实中的例子-出差费用报销
1.4 工作流中的共同逻辑
【出差费用报销】、【采购流程】这两个工作流程中，除了审核角色不一样，以及每个节点做的业务逻辑不一样之外.这些工作流程中都存在一些共同的逻辑,比如:
1.发起审核流程
2.查看目前流程处于哪个节点
3.查看审批历史
4.其他…
我们会发现，在不同的流程中存在共同的逻辑，如果我们自己实现工作流的控制的话，这些代码都是重复的.

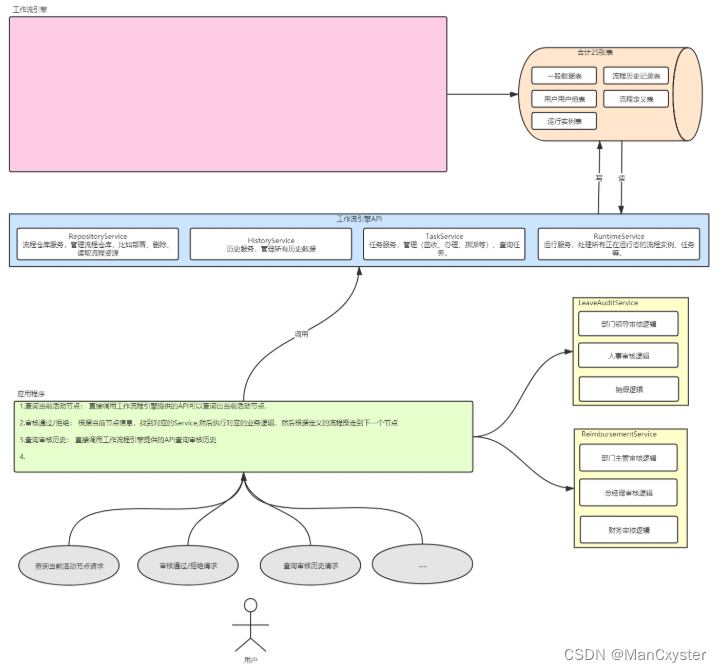

1.5 什么是工作流引擎
是一种按照预定义规则【需要符合BPMN规范】进行部署，将业务和节点的流程进行分离【特定形式进行关联】，
实现节点的自动流转的工作流框架.
1.需要将预定于的流程文件BPMN部署到工作流引擎中,会把节点,路径信息存储到数据库中.
2.工作流引擎提供了大量的API对流程进行查询处理,细节都是对应用程序屏蔽的,大大提供开发效率
3.业务逻辑的处理和流程的流转是分离的，是通过BusinessKey进行关联的.
二、什么是Activiti7？
2.1 概述
- Alfresco 软件在 2010 年 5 月 17 日宣布 Activiti 业务流程管理（BPM）开源项目的正式启动， 其
首席架构师由业务流程管理 BPM 的专家 Tom Baeyens 担任， Tom Baeyens 就是原来 jbpm 的架构师，
而 jbpm 是一个非常有名的工作流引擎，当然 activiti 也是一个工作流引擎。 - Activiti 是一个工作流引擎， activiti 可以将业务系统中复杂的业务流程抽取出来，使用专门的
建模语言（BPMN2.0）进行定义，业务系统按照预先定义的流程进行执行，实现了业务系统的业务
流程由 activiti 进行管理，减少业务系统由于流程变更进行系统升级改造的工作量，从而提高系统的
健壮性，同时也减少了系统开发维护成本。

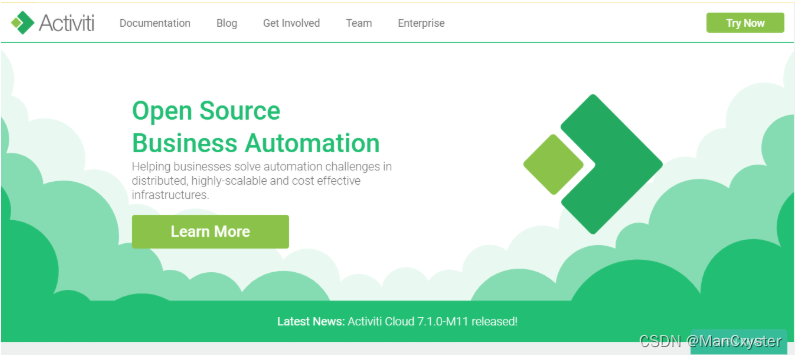

官方网站: https://www.activiti.org
2.2 Activiti7内部核心机制
- 1️⃣业务流程图要规范化，需要遵守一套标准。
- 2️⃣业务流程图本质上就是一个XML文件，而XML可以存放所要的数据。
- 3️⃣读取业务流程图的过程就是解析XML文件的过程。
- 4️⃣读取一个业务流程图的结点就相当于解析一个XML的结点，进一步将数据插入到MySQL表中，形成一条记录。
- 5️⃣将一个业务流程图的所有节点都读取并存入到MySQL表中。
- 6️⃣后面只要读取MySQL表中的记录就相当于读取业务流程图的一个节点。
- 7️⃣业务流程的推进，后面就转换为读取表中的数据，并且处理数据，结束的时候这一行数据就可以删除了。
2.3 BPMN
-
BPMN（Business Process Model And Notation），业务流程模型和符号，是由BPMI（Business Process Management Initiative）开发的一套的业务流程建模符号，使用BPMN提供的符号可以创建业务流程。2004年5月发布了BPMN1.0规范。BPMI于2005年9月并入OMG（The Object Management Group，对象管理组织）组织。OMG于2011年1月发布BPMN2.0的最终版本。
-

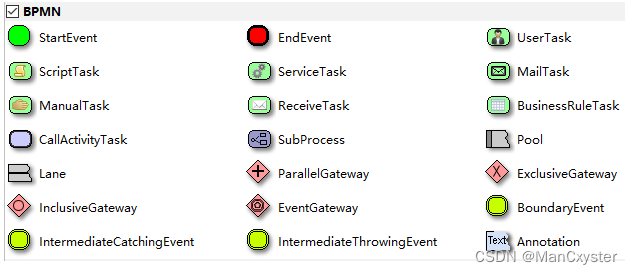

Activit就是使用BPMN2.0进行流程建模、流程执行管理，它包括很多的建模符号。
-
一个BPMN的例子：
- 当事人填写请假单，启动流程后把请假单ID绑定到流程中；
- 部门经理对请假单进行审核；
- 然后人事经理进行复核并进行备案；
- 最后请假流程结束。
思考: 我们看到的是一张图片(png),但是应用程序如何知道下一个节点应该流向到哪里呢?拿到需要去解析png文件吗?
-
BPMN其实是用XML表示业务流程的，上面的.bpmn文件使用文本编辑器打开：
<?xml version="1.0" encoding="UTF-8" standalone="yes"?> <definitions xmlns="http://www.omg.org/spec/BPMN/20100524/MODEL" xmlns:activiti="http://activiti.org/bpmn" xmlns:bpmndi="http://www.omg.org/spec/BPMN/20100524/DI" xmlns:omgdc="http://www.omg.org/spec/DD/20100524/DC" xmlns:omgdi="http://www.omg.org/spec/DD/20100524/DI" xmlns:tns="http://www.activiti.org/test" xmlns:xsd="http://www.w3.org/2001/XMLSchema" xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance" expressionLanguage="http://www.w3.org/1999/XPath" id="m1620716847764" name="" targetNamespace="http://www.activiti.org/test" typeLanguage="http://www.w3.org/2001/XMLSchema"> <process id="leave" isClosed="false" isExecutable="true" processType="None"> <startEvent id="_2" name="StartEvent"/> <userTask activiti:candidateUsers="lisi,wangwu" activiti:exclusive="true" id="_4" name="部门经理审批"/> <userTask activiti:assignee="rose" activiti:exclusive="true" id="_6" name="人事复批"/> <endEvent id="_7" name="EndEvent"/> <sequenceFlow id="_12" sourceRef="_6" targetRef="_7"/> <sequenceFlow id="_13" sourceRef="_2" targetRef="_4"/> <sequenceFlow id="_14" sourceRef="_4" targetRef="_6"/> </process> <bpmndi:BPMNDiagram documentation="background=#FFFFFF;count=1;horizontalcount=1;orientation=0;width=842.4;height=1195.2;imageableWidth=832.4;imageableHeight=1185.2;imageableX=5.0;imageableY=5.0" id="Diagram-_1" name="New Diagram"> <bpmndi:BPMNPlane bpmnElement="leave"> <bpmndi:BPMNShape bpmnElement="_2" id="Shape-_2"> <omgdc:Bounds height="32.0" width="32.0" x="175.0" y="185.0"/> <bpmndi:BPMNLabel> <omgdc:Bounds height="32.0" width="32.0" x="0.0" y="0.0"/> </bpmndi:BPMNLabel> </bpmndi:BPMNShape> <bpmndi:BPMNShape bpmnElement="_4" id="Shape-_4"> <omgdc:Bounds height="55.0" width="85.0" x="245.0" y="175.0"/> <bpmndi:BPMNLabel> <omgdc:Bounds height="55.0" width="85.0" x="0.0" y="0.0"/> </bpmndi:BPMNLabel> </bpmndi:BPMNShape> <bpmndi:BPMNShape bpmnElement="_6" id="Shape-_6"> <omgdc:Bounds height="55.0" width="85.0" x="380.0" y="175.0"/> <bpmndi:BPMNLabel> <omgdc:Bounds height="55.0" width="85.0" x="0.0" y="0.0"/> </bpmndi:BPMNLabel> </bpmndi:BPMNShape> <bpmndi:BPMNShape bpmnElement="_7" id="Shape-_7"> <omgdc:Bounds height="32.0" width="32.0" x="505.0" y="185.0"/> <bpmndi:BPMNLabel> <omgdc:Bounds height="32.0" width="32.0" x="0.0" y="0.0"/> </bpmndi:BPMNLabel> </bpmndi:BPMNShape> <bpmndi:BPMNEdge bpmnElement="_13" id="BPMNEdge__13" sourceElement="_2" targetElement="_4"> <omgdi:waypoint x="207.0" y="201.0"/> <omgdi:waypoint x="245.0" y="202.5"/> <bpmndi:BPMNLabel> <omgdc:Bounds height="0.0" width="0.0" x="0.0" y="0.0"/> </bpmndi:BPMNLabel> </bpmndi:BPMNEdge> <bpmndi:BPMNEdge bpmnElement="_12" id="BPMNEdge__12" sourceElement="_6" targetElement="_7"> <omgdi:waypoint x="465.0" y="202.5"/> <omgdi:waypoint x="505.0" y="201.0"/> <bpmndi:BPMNLabel> <omgdc:Bounds height="0.0" width="0.0" x="0.0" y="0.0"/> </bpmndi:BPMNLabel> </bpmndi:BPMNEdge> <bpmndi:BPMNEdge bpmnElement="_14" id="BPMNEdge__14" sourceElement="_4" targetElement="_6"> <omgdi:waypoint x="330.0" y="202.5"/> <omgdi:waypoint x="380.0" y="202.5"/> <bpmndi:BPMNLabel> <omgdc:Bounds height="0.0" width="0.0" x="0.0" y="0.0"/> </bpmndi:BPMNLabel> </bpmndi:BPMNEdge> </bpmndi:BPMNPlane> </bpmndi:BPMNDiagram> </definitions>
2.4 Activiti使用步骤
2.4.1 整合Activiti
- Activiti是一个工作流引擎，业务系统使用Activiti来对系统的业务流程进行自动化管理，为了方便业务系统访问（操作）Activiti的接口或功能，通常将Activiti和业务系统的环境集成在一起。
2.4.2 业务流程建模
- 使用Activiti流程建模工具(Activity-designer)定义业务流程(.bpmn文件)。
- .bpmn文件就是业务流程定义文件，通过xml定义业务流程。
- 如果使用其他公司开发的工作引擎一般都提供了可视化的建模工具（Process Designer）用于生成流程定义文件，建模工具操作直观，一般都支持图形化拖拽方式、多窗口的用户界面、丰富的过程图形元素、过程元素拷贝、粘贴、删除等功能。
2.4.3 部署业务流程
- 向Activiti部署业务流程定义(.bpmn文件)。
- 使用Activiti提供的API向Activiti中部署.bpmn文件（一般情况下还需要一起部署业务流程的图片.png）。
2.4.4 启动流程实例
- 启动一个流程实例表示开始一次业务流程的运行，比如员工请假流程部署完成，如果张三要请假就可以启动一个流程实例，如果李四要请假也需要启动一个流程实例，两个流程的执行互不影响，就好比定义一个Java类，实例化两个Java对象一样，部署的流程就好比Java类，启动一个流程实例就好比new一个Java对象。
2.4.5 查询待办任务
- 因为现在系统的业务流程已经交给Activiti管理，通过Activiti就可以查询当前流程执行到哪里了，当前用户需要办理什么任务了，这些Activiti帮我们管理了，而不像传统方式中需要我们在SQL语句中的WHERE条件中指定当前查询的状态值是多少。
2.4.6 处理待办任务
- 用户查询待办任务后，就可以办理某个任务，如果这任务办理完成还需要其他用户办理，比如采购单创建后由部门经理审核，这个过程也是由Activiti帮我们完成了，不需要我们在代码中硬编码指定下一个任务办理人了
2.4.7 结束流程
- 当任务办理完成没有下一个任务/结点了，这个流程实例就完成了。
三、Activiti7环境
3.1 开发环境
Jdk1.8或以上版本
Mysql 5及以上的版本
Tomcat8.5
IDEA
Activiti 7.0.0.SR1
3.2 安装Activiti流程设计器
3.2.1 在线安装

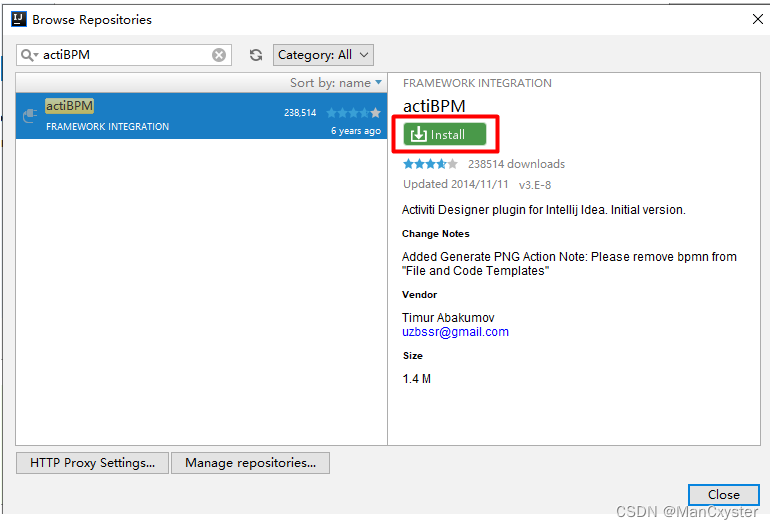

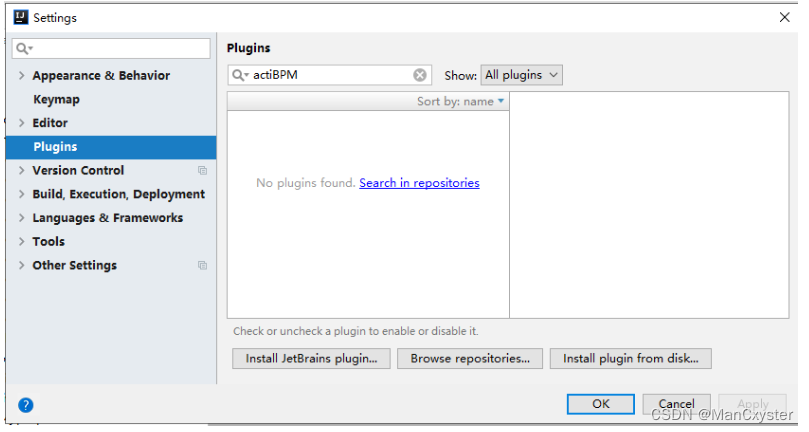

在Plugins中搜索actiBPM，然后点击Search in repositories,无法在线安装的同学请选择本地安装
会弹出如下窗口
安装完成之后，点击Restart IntelliJ IDEA 重启IDEA即可
3.2.2 本地安装
-
从IDEA官网下载
actiBPM.jar包,下载地址:https://plugins.jetbrains.com/plugin/7429-actibpm/versions -

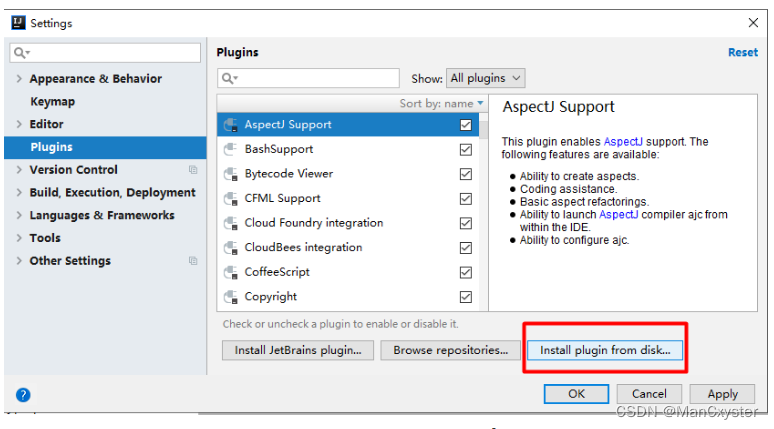

从本地安装actiBPM
点击Install plugin from disk 后选择下载好的actiBPM.jar，然后重启IDEA即可.
3.3 解决actiBPM中文乱码
-

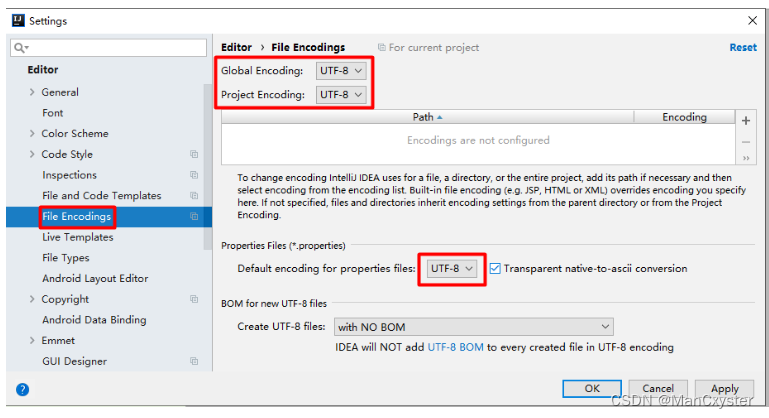

在IDEA中将File–>Settings–>Editor–>File Encodings修改为UTF-8
-
在IDEA的Help–>Edit Custom VM Options中末尾添加
-Dfile.encoding=UTF-8
-

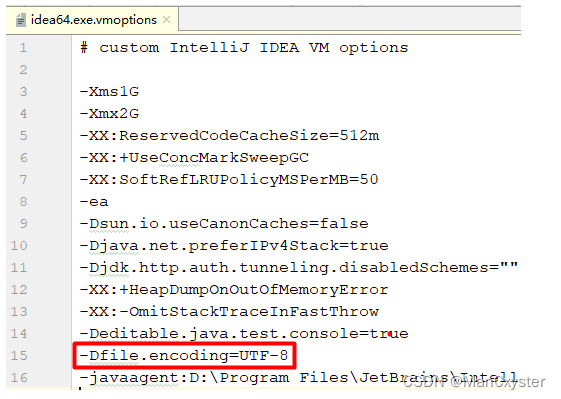

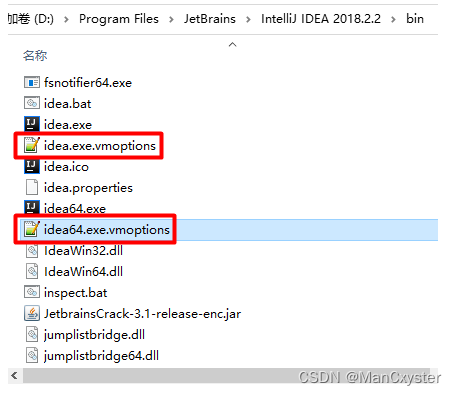

在IDEA的安装目录的bin目录下将idea.exe.vmoptions和idea64.exe.vmoptions两个文件末尾添加
-Dfile.encoding=UTF-8
-
重启IDEA即可。
3.4 Activiti支持的数据库
- Activiti的运行需要数据库的支撑，支持如下:
- h2
- MySQL
- Oracle
- Db2
- postgres
- mssql
- 在Navicat工具中创建
activiti的数据库，用于后续的实验.
四、集成Activiti7
4.1 创建Maven项目
- 通过IDEA创建Maven的Java工程。
4.2 添加Maven依赖
在Java工程中加入ProcessEngine所需要的jar包，包括：
- activiti-engine-7.0.0.GA.jar
- activiti依赖的jar包：mybatis、slf4j、log4j等
- activiti依赖的spring的jar包
- 数据库驱动
- 第三方数据库连接池dbcp
- 单元测试junit
pom.xml文件
<properties>
<slf4j.version>1.6.6</slf4j.version>
<log4j.version>1.2.12</log4j.version>
<activiti.version>7.0.0.SR1</activiti.version>
</properties>
<dependencies>
<!-- activiti引擎 -->
<dependency>
<groupId>org.activiti</groupId>
<artifactId>activiti-engine</artifactId>
<version>${activiti.version}</version>
</dependency>
<!-- 整合Spring -->
<dependency>
<groupId>org.activiti</groupId>
<artifactId>activiti-spring</artifactId>
<version>${activiti.version}</version>
</dependency>
<!-- bpmn 模型处理 -->
<dependency>
<groupId>org.activiti</groupId>
<artifactId>activiti-bpmn-model</artifactId>
<version>${activiti.version}</version>
</dependency>
<!-- bpmn 转换 -->
<dependency>
<groupId>org.activiti</groupId>
<artifactId>activiti-bpmn-converter</artifactId>
<version>${activiti.version}</version>
</dependency>
<!-- bpmn json数据转换 -->
<dependency>
<groupId>org.activiti</groupId>
<artifactId>activiti-json-converter</artifactId>
<version>${activiti.version}</version>
</dependency>
<!-- bpmn 布局 -->
<dependency>
<groupId>org.activiti</groupId>
<artifactId>activiti-bpmn-layout</artifactId>
<version>${activiti.version}</version>
</dependency>
<!-- mysql驱动 -->
<dependency>
<groupId>mysql</groupId>
<artifactId>mysql-connector-java</artifactId>
<version>5.1.40</version>
</dependency>
<!-- mybatis -->
<dependency>
<groupId>org.mybatis</groupId>
<artifactId>mybatis</artifactId>
<version>3.4.5</version>
</dependency>
<!-- 链接池 -->
<dependency>
<groupId>commons-dbcp</groupId>
<artifactId>commons-dbcp</artifactId>
<version>1.4</version>
</dependency>
<!-- 单元测试 -->
<dependency>
<groupId>junit</groupId>
<artifactId>junit</artifactId>
<version>4.12</version>
</dependency>
<!-- log start -->
<dependency>
<groupId>log4j</groupId>
<artifactId>log4j</artifactId>
<version>${log4j.version}</version>
</dependency>
<dependency>
<groupId>org.slf4j</groupId>
<artifactId>slf4j-api</artifactId>
<version>${slf4j.version}</version>
</dependency>
<dependency>
<groupId>org.slf4j</groupId>
<artifactId>slf4j-log4j12</artifactId>
<version>${slf4j.version}</version>
</dependency>
<!-- log end -->
<dependency>
<groupId>commons-io</groupId>
<artifactId>commons-io</artifactId>
<version>2.6</version>
</dependency>
<!--数据库连接池-->
<dependency>
<groupId>com.alibaba</groupId>
<artifactId>druid</artifactId>
<version>1.2.4</version>
</dependency>
</dependencies>
4.3 添加log4j日志配置
我们使用log4j日志包，可以对日志进行配置，在resources下创建log4j.properties,内容如下:
# Set root category priority to INFO and its only appender to CONSOLE.
#log4j.rootCategory=INFO, CONSOLE debug info warn error fatal
log4j.rootCategory=debug, CONSOLE, LOGFILE
# Set the enterprise logger category to FATAL and its only appender to CONSOLE.
log4j.logger.org.apache.axis.enterprise=FATAL, CONSOLE
# CONSOLE is set to be a ConsoleAppender using a PatternLayout.
log4j.appender.CONSOLE=org.apache.log4j.ConsoleAppender
log4j.appender.CONSOLE.layout=org.apache.log4j.PatternLayout
log4j.appender.CONSOLE.layout.ConversionPattern=%d{ISO8601} %-6r[%15.15t] %-5p %30.30c %x - %m\n
# LOGFILE is set to be a File appender using a PatternLayout.
log4j.appender.LOGFILE=org.apache.log4j.FileAppender
log4j.appender.LOGFILE.File=./activiti.log
log4j.appender.LOGFILE.Append=true
log4j.appender.LOGFILE.layout=org.apache.log4j.PatternLayout
log4j.appender.LOGFILE.layout.ConversionPattern=%d{ISO8601} %-6r[%15.15t] %-5p %30.30c %x - %m\n
4.4 添加核心配置文件
- 需要在
resource目录中添加配置文件activiti-cfg.xml,内容如下:
<?xml version="1.0" encoding="UTF-8"?>
<beans xmlns="http://www.springframework.org/schema/beans"
xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
xmlns:context="http://www.springframework.org/schema/context"
xmlns:tx="http://www.springframework.org/schema/tx"
xsi:schemaLocation="http://www.springframework.org/schema/beans
http://www.springframework.org/schema/beans/spring-beans.xsd
http://www.springframework.org/schema/contex
http://www.springframework.org/schema/context/spring-context.xsd
http://www.springframework.org/schema/tx
http://www.springframework.org/schema/tx/spring-tx.xsd">
</beans>
- 需要在配置文件中配置如下信息
- 数据库连接池
- Activiti单独运行的ProcessEngine配置
<?xml version="1.0" encoding="UTF-8"?>
<beans xmlns="http://www.springframework.org/schema/beans"
xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
xmlns:context="http://www.springframework.org/schema/context"
xmlns:tx="http://www.springframework.org/schema/tx"
xsi:schemaLocation="http://www.springframework.org/schema/beans
http://www.springframework.org/schema/beans/spring-beans.xsd
http://www.springframework.org/schema/contex
http://www.springframework.org/schema/context/spring-context.xsd
http://www.springframework.org/schema/tx
http://www.springframework.org/schema/tx/spring-tx.xsd">
<!--数据库连接池-->
<bean id="dataSource" class="com.alibaba.druid.pool.DruidDataSource">
<property name="driverClassName" value="com.mysql.jdbc.Driver" />
<property name="url" value="jdbc:mysql:///activiti" />
<property name="username" value="root" />
<property name="password" value="admin" />
</bean>
<!-- 默认id对应的值 为processEngineConfiguration -->
<bean id="processEngineConfiguration" class="org.activiti.engine.impl.cfg.StandaloneProcessEngineConfiguration">
<property name="dataSource" ref="dataSource"/>
<!--
activiti数据库表处理策略
false(默认值)：检查数据库的版本和依赖库的版本，如果不匹配就抛出异常
true：构建流程引擎时，执行检查，如果需要就执行更新。如果表不存在，就创建。
create-drop：构建流程引擎时创建数据库报表，关闭流程引擎时就删除这些表。
drop-create：先删除表再创建表。
create：构建流程引擎时创建数据库表，关闭流程引擎时不删除这些表
-->
<property name="databaseSchemaUpdate" value="true"/>
</bean>
</beans>
4.5 测试
- 创建一个测试类，调用activiti的工具类，生成acitivti需要的数据库表。代码如下:
package cn.wolfcode.demo;
import org.activiti.engine.ProcessEngine;
import org.activiti.engine.ProcessEngines;
import org.junit.Test;
public class _01TestInit {
@Test
public void testInit(){
ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
System.out.println(processEngine);
}
}
4.6 数据库表的命名规则
-

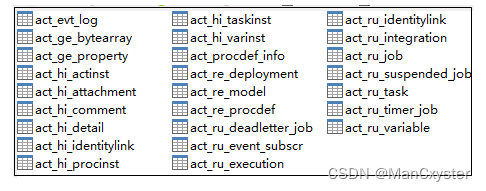

此时我们查看数据库，发现25张表，结果如下所示：
Activiti的表都是以ACT_开头。第二部分是表示表的用途的两个字母标识。用途也和服务的API对应。 -
ACT_RE_*：'RE’表示Repository。这个前缀的表包含了流程定义和流程静态资源（图片、规则等等）。 -
ACT_RU_*：'RU’表示Runtime。这些运行时的表，包含流程实例，任务、变量，异步任务等运行中的数据。Activiti只在流程实例执行过程中保存这些数据，在流程结束时就会删除这些记录。这些运行时表可以一直很小并且速度很快。 -
ACT_HI_*：'HI’表示History。这些表包含历史数据，比如历史流程实例，变量，任务等等。 -
ACT_GE_*：'GE’表示General。通用数据，用于不同场景下。
五、流程引擎API

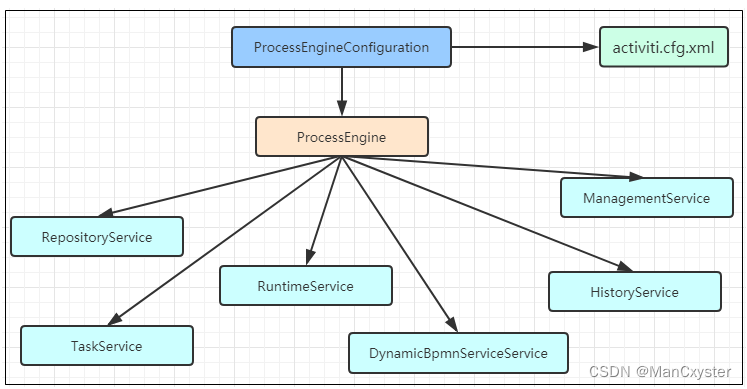

ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
这行代码默认是读取resource目录下的activiti.cfg.xml文件，这个文件本质上就是spring的配置文件，加载之后会读取配置文件中id名为processEngineConfiguration的bean,通过这个配置对象可以获取到流程引擎对象ProcessEngine
5.1 Service总览
| Service接口 | 说明 |
|---|---|
| RepositoryService | Activiti的资源管理接口 |
| RuntimeService | Activiti的流程运行管理接口 |
| TaskService | Activiti的任务管理接口 |
| HistoryService | Activiti的历史管理接口 |
| ManagementService | Activiti的引擎管理接口 |
- RepositoryService，是Activiti的资源管理接口，提供了管理和控制流程发布包和流程定义的操作。使用工作流建模工具设计的业务流程图需要使用此Service将流程定义文件的内容部署到计算机中。
- RuntimeService，是Activiti的流程运行管理接口，可以从这个接口中获取很多关于流程执行相关的信息。
- TaskService，是Activiti的任务管理接口，可以从这个接口中获取任务的信息。
- HistoryService，是Activiti的历史管理类，可以查询历史信息，执行流程时，引擎会包含很多数据（根据配置），比如流程实例启动时间，任务的参与者，完成任务的时间，每个流程实例的执行路径，等等。
- ManagementService，是Activiti的引擎管理接口，提供了对Activiti流程引擎的管理和维护功能，这些功能不在工作流驱动的应用程序中使用，主要用于Activiti系统的日常维护。
六、Activiti7入门
6.1 业务流程建模

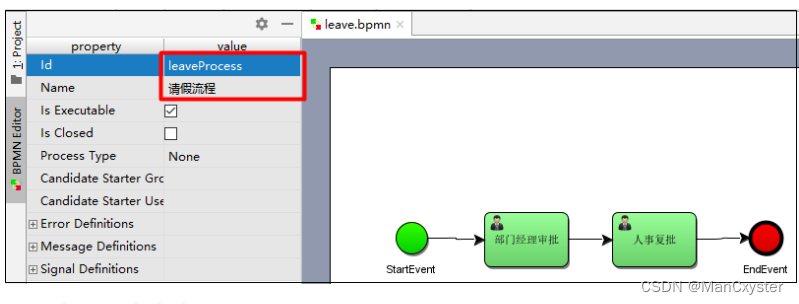

6.1.1 绘制流程图

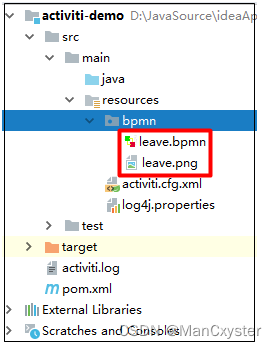

在resource目录下新建bpmn目录用于存放所有的流程文件 ,在bpmn目录下新建leave.bpmn,内容如下:
6.1.2 指定任务负责人

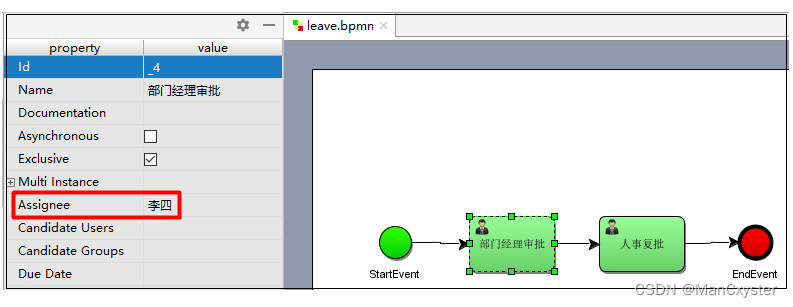

- 为每个任务结点指定负责人，如部门经理的审核人是李四。

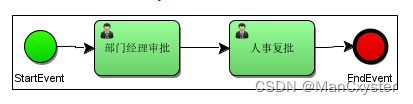

6.1.3 生成png格式流程图
bpmn文件本质上是xml格式,我们打开看到的是图片格式是因为我们在IDEA中安装了actiBPM的插件.
如果我们把bpmn文件部署到Web环境,那么就只能看到xml信息,无法看到类似上面的图形了.
我们可以再部署之前，根据bpmn文件生成png文件，然后把bpmn和png文件同时部署到Web环境中.如果我们想查看流程图的话，我们就可以通过Activiti把这个png文件读取出来. 接下来我们把bpmn导出为png文件
-
将
leave.bpmn文件重命名为leave.xml文件
-

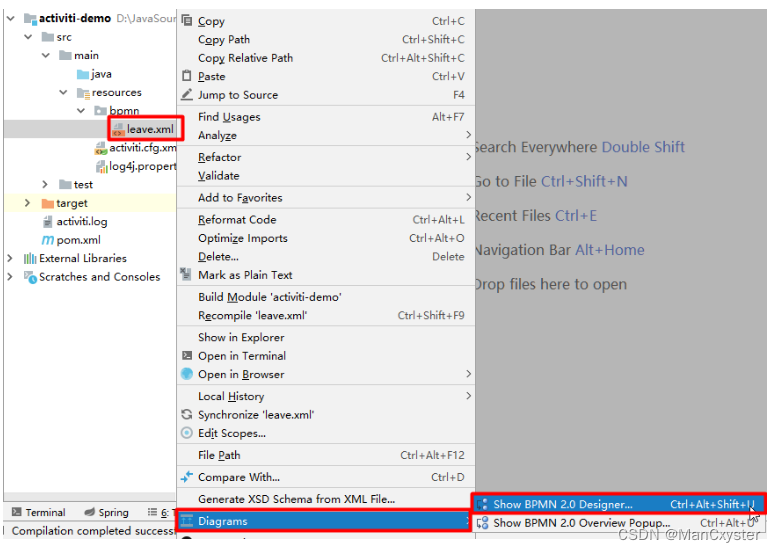

右键点击
leave.xml文件 -->Diagrams-->Show BPMN Designer...
-

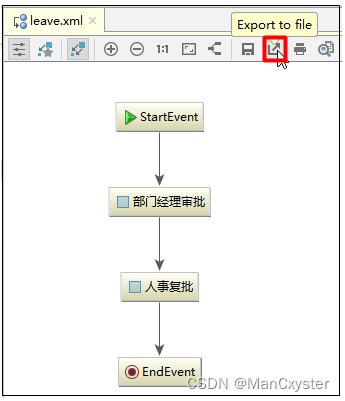

点击导出按钮,保存在
resource/bpmn同级目录下
-
导出
png之后,把leave.xml更名为leave.bpmn
6.2 部署流程定义
- 使用RepositoryService部署流程定义
package cn.wolfcode.demo;
import org.activiti.engine.ProcessEngine;
import org.activiti.engine.ProcessEngines;
import org.activiti.engine.RepositoryService;
import org.activiti.engine.repository.Deployment;
import org.junit.Test;
/**
* Created by wolfcode
*/
public class ActivitiTest {
@Test
public void testDeploy(){
//创建ProcessEngine对象
ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
//获取RepositoryService对象
RepositoryService repositoryService = processEngine.getRepositoryService();
//进行部署
Deployment deployment = repositoryService.createDeployment()
.addClasspathResource("bpmn/leave.bpmn")
.addClasspathResource("bpmn/leave.png")
.name("请假流程")
.deploy();
//输出部署的一些信息
System.out.println("流程部署ID:"+deployment.getId());
System.out.println("流程部署名称:"+deployment.getName());
}
}
观察日志发现，进行部署会操作如下表.
- ACT_GE_PROPERTY 引擎属性表
Preparing: update ACT_GE_PROPERTY SET REV_ = ?, VALUE_ = ? where NAME_ = ? and REV_ = ?
Parameters: 2(Integer), 2501(String), next.dbid(String), 1(Integer)
- ACT_RE_PROCDEF 流程定义表
Preparing: insert into ACT_RE_PROCDEF(ID_, REV_, CATEGORY_, NAME_, KEY_, VERSION_, DEPLOYMENT_ID_, RESOURCE_NAME_, DGRM_RESOURCE_NAME_, DESCRIPTION_, HAS_START_FORM_KEY_, HAS_GRAPHICAL_NOTATION_ , SUSPENSION_STATE_, TENANT_ID_, ENGINE_VERSION_) values (?, 1, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?)
Parameters: leaveProcess:1:4(String), http://www.activiti.org/test(String), 请假流程(String), leaveProcess(String), 1(Integer), 1(String), bpmn/leave.bpmn(String), bpmn/leave.png(String), null, false(Boolean), true(Boolean), 1(Integer), (String), null
- ACT_RE_DEPLOYMENT 流程部署表
Preparing: insert into ACT_RE_DEPLOYMENT(ID_, NAME_, CATEGORY_, KEY_, TENANT_ID_, DEPLOY_TIME_, ENGINE_VERSION_) values(?, ?, ?, ?, ?, ?, ?)
Parameters: 1(String), 请假流程(String), null, null, (String), 2021-06-02 11:01:44.838(Timestamp), null
- ACT_GE_BYTEARRAY 二进制资源表
Preparing: INSERT INTO ACT_GE_BYTEARRAY(ID_, REV_, NAME_, BYTES_, DEPLOYMENT_ID_, GENERATED_) VALUES (?, 1, ?, ?, ?, ?) , (?, 1, ?, ?, ?, ?)
Parameters: 2(String), bpmn/leave.png(String), java.io.ByteArrayInputStream@7fe7c640(ByteArrayInputStream), 1(String), false(Boolean), 3(String), bpmn/leave.bpmn(String), java.io.ByteArrayInputStream@4c4748bf(ByteArrayInputStream), 1(String), false(Boolean)
6.3 启动流程实例
- 流程定义部署在Activiti中之后就可以通过工作流管理业务流程了。
- 针对该流程，启动一个流程表示发起一个新的请假申请单，这就相当于Java类和Java对象的关系，类定义好之后需要new创建一个对象使用，当然，也可以new多个对象。
- 对于请假申请流程，张三发起一个请假申请单需要启动一个流程实例，李四发起一个请求申请单也需要启动一个流程实例。
@Test
public void testStartProcess(){
//创建ProcessEngine对象
ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
//获取RuntimeService对象
RuntimeService runtimeService = processEngine.getRuntimeService();
//根据流程定义的key启动流程实例,这个key是在定义bpmn的时候设置的
ProcessInstance instance = runtimeService.
startProcessInstanceByKey("leaveProcess");
//获取流程实例的相关信息
System.out.println("流程定义的id = " + instance.getProcessDefinitionId());
System.out.println("流程实例的id = " + instance.getId());
}
观察日志发现，启动流程会操作如下表.
- ACT_HI_TASKINST 历史任务表
Preparing: insert into ACT_HI_TASKINST ( ID_, PROC_DEF_ID_, PROC_INST_ID_, EXECUTION_ID_, NAME_, PARENT_TASK_ID_, DESCRIPTION_, OWNER_, ASSIGNEE_, START_TIME_, CLAIM_TIME_, END_TIME_, DURATION_, DELETE_REASON_, TASK_DEF_KEY_, FORM_KEY_, PRIORITY_, DUE_DATE_, CATEGORY_, TENANT_ID_ ) values ( ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ? )
Parameters: 2505(String), leaveProcess:1:4(String), 2501(String), 2502(String), 部门经理审批(String), null, null, null, 李四(String), 2021-06-02 16:34:52.827(Timestamp), null, null, null, null, _4(String), null, 50(Integer), null, null, (String)
- ACT_HI_PROCINST 历史流程实例表
Preparing: insert into ACT_HI_PROCINST ( ID_, PROC_INST_ID_, BUSINESS_KEY_, PROC_DEF_ID_, START_TIME_, END_TIME_, DURATION_, START_USER_ID_, START_ACT_ID_, END_ACT_ID_, SUPER_PROCESS_INSTANCE_ID_, DELETE_REASON_, TENANT_ID_, NAME_ ) values ( ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ? )
Parameters: 2501(String), 2501(String), null, leaveProcess:1:4(String), 2021-06-02 16:34:52.798(Timestamp), null, null, null, _2(String), null, null, null, (String), null
- ACT_HI_ACTINST 历史活动信息表
Preparing: insert into ACT_HI_ACTINST ( ID_, PROC_DEF_ID_, PROC_INST_ID_, EXECUTION_ID_, ACT_ID_, TASK_ID_, CALL_PROC_INST_ID_, ACT_NAME_, ACT_TYPE_, ASSIGNEE_, START_TIME_, END_TIME_, DURATION_, DELETE_REASON_, TENANT_ID_ ) values (?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?) , (?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?)
Parameters: 2503(String), leaveProcess:1:4(String), 2501(String), 2502(String), _2(String), null, null, StartEvent(String), startEvent(String), null, 2021-06-02 16:34:52.815(Timestamp), 2021-06-02 16:34:52.816(Timestamp), 1(Long), null, (String), 2504(String), leaveProcess:1:4(String), 2501(String), 2502(String), _4(String), 2505(String), null, 部门经理审批(String), userTask(String), 李四(String), 2021-06-02 16:34:52.817(Timestamp), null, null, null, (String)
- ACT_HI_IDENTITYLINK 历史身份连接表
Preparing: insert into ACT_HI_IDENTITYLINK (ID_, TYPE_, USER_ID_, GROUP_ID_, TASK_ID_, PROC_INST_ID_) values (?, ?, ?, ?, ?, ?)
Parameters: 2506(String), participant(String), 李四(String), null, null, 2501(String)
- ACT_RU_EXECUTION 运行时执行实例表
insert into ACT_RU_EXECUTION (ID_, REV_, PROC_INST_ID_, BUSINESS_KEY_, PROC_DEF_ID_, ACT_ID_, IS_ACTIVE_, IS_CONCURRENT_, IS_SCOPE_,IS_EVENT_SCOPE_, IS_MI_ROOT_, PARENT_ID_, SUPER_EXEC_, ROOT_PROC_INST_ID_, SUSPENSION_STATE_, TENANT_ID_, NAME_, START_TIME_, START_USER_ID_, IS_COUNT_ENABLED_, EVT_SUBSCR_COUNT_, TASK_COUNT_, JOB_COUNT_, TIMER_JOB_COUNT_, SUSP_JOB_COUNT_, DEADLETTER_JOB_COUNT_, VAR_COUNT_, ID_LINK_COUNT_) values (?, 1, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?) , (?, 1, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?)
Parameters: 2501(String), 2501(String), null, leaveProcess:1:4(String), null, true(Boolean), false(Boolean), true(Boolean), false(Boolean), false(Boolean), null, null, 2501(String), 1(Integer), (String), null, 2021-06-02 16:34:52.798(Timestamp), null, false(Boolean), 0(Integer), 0(Integer), 0(Integer), 0(Integer), 0(Integer), 0(Integer), 0(Integer), 0(Integer), 2502(String), 2501(String), null, leaveProcess:1:4(String), _4(String), true(Boolean), false(Boolean), false(Boolean), false(Boolean), false(Boolean), 2501(String), null, 2501(String), 1(Integer), (String), null, 2021-06-02 16:34:52.813(Timestamp), null, false(Boolean), 0(Integer), 0(Integer), 0(Integer), 0(Integer), 0(Integer), 0(Integer), 0(Integer), 0(Integer)
- ACT_RU_TASK 运行时任务表
Preparing: insert into ACT_RU_TASK (ID_, REV_, NAME_, PARENT_TASK_ID_, DESCRIPTION_, PRIORITY_, CREATE_TIME_, OWNER_, ASSIGNEE_, DELEGATION_, EXECUTION_ID_, PROC_INST_ID_, PROC_DEF_ID_, TASK_DEF_KEY_, DUE_DATE_, CATEGORY_, SUSPENSION_STATE_, TENANT_ID_, FORM_KEY_, CLAIM_TIME_) values (?, 1, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ? )
Parameters: 2505(String), 部门经理审批(String), null, null, 50(Integer), 2021-06-02 16:34:52.817(Timestamp), null, 李四(String), null, 2502(String), 2501(String), leaveProcess:1:4(String), _4(String), null, null, 1(Integer), (String), null, null
- ACT_RU_IDENTITYLINK 运行时身份连接表
Preparing: insert into ACT_RU_IDENTITYLINK (ID_, REV_, TYPE_, USER_ID_, GROUP_ID_, TASK_ID_, PROC_INST_ID_, PROC_DEF_ID_) values (?, 1, ?, ?, ?, ?, ?, ?)
Parameters: 2506(String), participant(String), 李四(String), null, null, 2501(String), null
6.4 任务查询
- 流程启动后，各个任务的负责人就可以查询自己当前需要处理的任务，查询出来的任务都是该用户的待办任务。
@Test
public void testSelectTodoTaskList(){
//任务负责人
String assignee = "李四";
//创建ProcessEngine对象
ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
//获取TaskService
TaskService taskService = processEngine.getTaskService();
//获取任务集合
List<Task> taskList = taskService.createTaskQuery()
.processDefinitionKey("leaveProcess")
.taskAssignee(assignee)
.list();
//遍历任务列表
for(Task task:taskList){
System.out.println("流程定义id = " + task.getProcessDefinitionId());
System.out.println("流程实例id = " + task.getProcessInstanceId());
System.out.println("任务id = " + task.getId());
System.out.println("任务名称 = " + task.getName());
}
}
观察日志发现，查询任务会操作如下表.
- ACT_RU_TASK 运行时任务表
- ACT_RE_PROCDEF 流程定义表
Preparing: select distinct RES.* from ACT_RU_TASK RES inner join ACT_RE_PROCDEF D on RES.PROC_DEF_ID_ = D.ID_ WHERE RES.ASSIGNEE_ = ? and D.KEY_ = ? order by RES.ID_ asc LIMIT ? OFFSET ?
Parameters: 李四(String), leaveProcess(String), 2147483647(Integer), 0(Integer)
6.5 任务处理
- 任务负责人查询待办任务，选择任务进行处理，完成任务。
@Test
public void testCompleteTask(){
//任务负责人
String assignee = "李四";
//创建ProcessEngine对象
ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
//获取TaskService
TaskService taskService = processEngine.getTaskService();
//获取任务集合
List<Task> taskList = taskService.createTaskQuery()
.processDefinitionKey("leaveProcess")
.taskAssignee(assignee)
.list();
//遍历任务列表
for(Task task:taskList){
taskService.complete(task.getId());
}
}
观察日志发现，查询任务会操作如下表.
- ACT_GE_PROPERTY 引擎属性表
Preparing: update ACT_GE_PROPERTY SET REV_ = ?, VALUE_ = ? where NAME_ = ? and REV_ = ?
Parameters: 4(Integer), 7501(String), next.dbid(String), 3(Integer)
- ACT_HI_TASKINST 历史任务表
Preparing: insert into ACT_HI_TASKINST ( ID_, PROC_DEF_ID_, PROC_INST_ID_, EXECUTION_ID_, NAME_, PARENT_TASK_ID_, DESCRIPTION_, OWNER_, ASSIGNEE_, START_TIME_, CLAIM_TIME_, END_TIME_, DURATION_, DELETE_REASON_, TASK_DEF_KEY_, FORM_KEY_, PRIORITY_, DUE_DATE_, CATEGORY_, TENANT_ID_ ) values ( ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ? )
Parameters: 5002(String), leaveProcess:1:4(String), 2501(String), 2502(String), 人事复批(String), null, null, null, 王五(String), 2021-06-02 16:39:19.036(Timestamp), null, null, null, null, _5(String), null, 50(Integer), null, null, (String)
- ACT_HI_ACTINST 历史活动信息表
Preparing: insert into ACT_HI_ACTINST ( ID_, PROC_DEF_ID_, PROC_INST_ID_, EXECUTION_ID_, ACT_ID_, TASK_ID_, CALL_PROC_INST_ID_, ACT_NAME_, ACT_TYPE_, ASSIGNEE_, START_TIME_, END_TIME_, DURATION_, DELETE_REASON_, TENANT_ID_ ) values ( ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ? )
Parameters: 5001(String), leaveProcess:1:4(String), 2501(String), 2502(String), _5(String), 5002(String), null, 人事复批(String), userTask(String), 王五(String), 2021-06-02 16:39:19.025(Timestamp), null, null, null, (String)
- ACT_HI_IDENTITYLINK 历史身份连接表
Preparing: insert into ACT_HI_IDENTITYLINK (ID_, TYPE_, USER_ID_, GROUP_ID_, TASK_ID_, PROC_INST_ID_) values (?, ?, ?, ?, ?, ?)
Parameters: 5003(String), participant(String), 王五(String), null, null, 2501(String)
- ACT_RU_TASK 运行时任务表
Preparing: insert into ACT_RU_TASK (ID_, REV_, NAME_, PARENT_TASK_ID_, DESCRIPTION_, PRIORITY_, CREATE_TIME_, OWNER_, ASSIGNEE_, DELEGATION_, EXECUTION_ID_, PROC_INST_ID_, PROC_DEF_ID_, TASK_DEF_KEY_, DUE_DATE_, CATEGORY_, SUSPENSION_STATE_, TENANT_ID_, FORM_KEY_, CLAIM_TIME_) values (?, 1, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ?, ? )
Parameters: 5002(String), 人事复批(String), null, null, 50(Integer), 2021-06-02 16:39:19.025(Timestamp), null, 王五(String), null, 2502(String), 2501(String), leaveProcess:1:4(String), _5(String), null, null, 1(Integer), (String), null, null
- ACT_RU_IDENTITYLINK 运行时身份连接表
Preparing: insert into ACT_RU_IDENTITYLINK (ID_, REV_, TYPE_, USER_ID_, GROUP_ID_, TASK_ID_, PROC_INST_ID_, PROC_DEF_ID_) values (?, 1, ?, ?, ?, ?, ?, ?)
Parameters: 5003(String), participant(String), 王五(String), null, null, 2501(String), null
- ACT_RU_EXECUTION 运行时执行实例表
Preparing: update ACT_RU_EXECUTION set REV_ = ?, BUSINESS_KEY_ = ?, PROC_DEF_ID_ = ?, ACT_ID_ = ?, IS_ACTIVE_ = ?, IS_CONCURRENT_ = ?, IS_SCOPE_ = ?, IS_EVENT_SCOPE_ = ?, IS_MI_ROOT_ = ?, PARENT_ID_ = ?, SUPER_EXEC_ = ?, ROOT_PROC_INST_ID_ = ?, SUSPENSION_STATE_ = ?, NAME_ = ?, IS_COUNT_ENABLED_ = ?, EVT_SUBSCR_COUNT_ = ?, TASK_COUNT_ = ?, JOB_COUNT_ = ?, TIMER_JOB_COUNT_ = ?, SUSP_JOB_COUNT_ = ?, DEADLETTER_JOB_COUNT_ = ?, VAR_COUNT_ = ?, ID_LINK_COUNT_ = ? where ID_ = ? and REV_ = ?
Parameters: 2(Integer), null, leaveProcess:1:4(String), _5(String), true(Boolean), false(Boolean), false(Boolean), false(Boolean), false(Boolean), 2501(String), null, 2501(String), 1(Integer), null, false(Boolean), 0(Integer), 0(Integer), 0(Integer), 0(Integer), 0(Integer), 0(Integer), 0(Integer), 0(Integer), 2502(String), 1(Integer)
- ACT_HI_TASKINST 历史任务表
Preparing: update ACT_HI_TASKINST set PROC_DEF_ID_ = ?, EXECUTION_ID_ = ?, NAME_ = ?, PARENT_TASK_ID_ = ?, DESCRIPTION_ = ?, OWNER_ = ?, ASSIGNEE_ = ?, CLAIM_TIME_ = ?, END_TIME_ = ?, DURATION_ = ?, DELETE_REASON_ = ?, TASK_DEF_KEY_ = ?, FORM_KEY_ = ?, PRIORITY_ = ?, DUE_DATE_ = ?, CATEGORY_ = ? where ID_ = ?
Parameters: leaveProcess:1:4(String), 2502(String), 部门经理审批(String), null, null, null, 李四(String), null, 2021-06-02 16:39:18.995(Timestamp), 266168(Long), null, _4(String), null, 50(Integer), null, null, 2505(String)
- ACT_HI_TASKINST 历史任务表
Preparing: update ACT_HI_ACTINST set EXECUTION_ID_ = ?, ASSIGNEE_ = ?, END_TIME_ = ?, DURATION_ = ?, DELETE_REASON_ = ? where ID_ = ?
Parameters: 2502(String), 李四(String), 2021-06-02 16:39:19.009(Timestamp), 266192(Long), null, 2504(String)
- ACT_RU_TASK 运行时任务表
Preparing: delete from ACT_RU_TASK where ID_ = ? and REV_ = ?
Parameters: 2505(String), 1(Integer)
6.6 添加审批意见
- 在执行任务之前可以给该任务添加审批意见,会存储在历史表中,我们后续可以审批历史中查看到该意见
@Test
public void testAddComment(){
//任务负责人
String assignee = "王五";
//创建ProcessEngine对象
ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
//获取TaskService
TaskService taskService = processEngine.getTaskService();
//获取任务集合
List<Task> taskList = taskService.createTaskQuery()
.processDefinitionKey("leaveProcess")
.taskAssignee(assignee)
.list();
//遍历任务列表
for(Task task:taskList){
//在任务执行之前任务添加批注信息
taskService.addComment(task.getId(),task.getProcessInstanceId(),task.getName()+"审批通过");
taskService.complete(task.getId());
}
}
观察日志发现，其余操作和任务处理的表是一致的，但是添加批注会往如下表中插入记录:
Preparing: insert into ACT_HI_COMMENT (ID_, TYPE_, TIME_, USER_ID_, TASK_ID_, PROC_INST_ID_, ACTION_, MESSAGE_, FULL_MSG_) values (?, ?, ?, ?, ?, ?, ?, ?, ?)
Parameters: 7501(String), comment(String), 2021-06-02 16:43:09.13(Timestamp), null, 5002(String), 2501(String), AddComment(String), 人事复批审批通过(String), java.io.ByteArrayInputStream@1b765a2c(ByteArrayInputStream)
6.6 查看历史审批
- 用户可以查看历史审批记录
@Test
public void testSelectHistoryTask(){
//流程实例ID
String processInstanceId = "2501";
//任务审核人
String taskAssignee = "王五";
//创建ProcessEngine对象
ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();
//获取historyService
HistoryService historyService = processEngine.getHistoryService();
//获取taskService
TaskService taskService = processEngine.getTaskService();
//获取历史审核信息
List<HistoricActivityInstance> list = historyService
.createHistoricActivityInstanceQuery()
.activityType("userTask")//只获取用户任务
.processInstanceId(processInstanceId)
.taskAssignee(taskAssignee)
.finished()
.list();
for(HistoricActivityInstance instance:list){
System.out.println("任务名称:"+instance.getActivityName());
System.out.println("任务开始时间:"+instance.getStartTime());
System.out.println("任务结束时间:"+instance.getEndTime());
System.out.println("任务耗时:"+instance.getDurationInMillis());
//获取审核批注信息
List<Comment> taskComments = taskService.getTaskComments(instance.getTaskId());
if(taskComments.size()>0){
System.out.println("审批批注:"+taskComments.get(0).getFullMessage());
}
}
}
想继续学习Activiti7工作流进阶课程的同学请猛戳↓
2024最新!一文看懂Activiti7工作流(大白话版,干货满满)
ps:
一. 需要文档的同学点击获取↓↓↓:
Activiti7工作流引擎资料
二.视频学习Activiti7工作流↓↓↓:
2024最新! Activiti7详解(大白话版,干货满满)
三. 进学习交流群,免费领取学习文档,扫码或搜索:May793518,添加wx:
创作不易,转载请注明出处!
1152
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
