正在求职的GISer先看这篇：搞懂坐标系，解读空间关系！

作为 数字孪生 项目组的老司机，你是否也经历过这样的日常？

● "CGCS2000的倾斜能和3857的影像叠加显示吗？"（看似完全不同坐标系的两个数据）

● "无人机航拍的EPSG:4326数据怎么和工地CAD图纸对不上？"（平面坐标系与地理坐标系直接叠加的经典惨案）

● 这个是地方坐标系需要填写PROJ或WKT字符串！（根本不知道在讲啥）

● ......

根本不知道在讲啥……

坐标系 来源AI

这些“翻车现场”本质上是坐标系在作祟。就像交通规则为现实世界导航，坐标系为数字空间建立了统一法则：

WGS84是空间数据的“国际普通话”，用经纬度标注地球每个角落；

投影坐标系是“方言大师”，高斯-克吕格将中国版图精准展平，Web墨卡托（EPSG:3857）让全球地图无缝拼接；

加密坐标系（如“火星坐标系”）则像带锁的保险箱，需要特定解码才能还原真实坐标。

本篇就带大家一起探索坐标系的奥秘。

二三维坐标系全解析

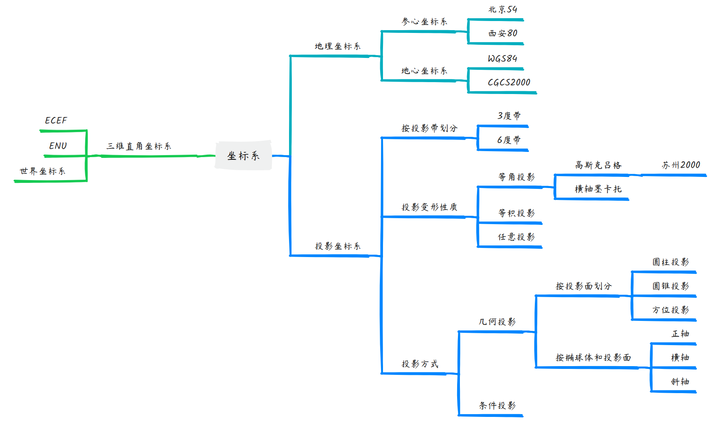

坐标系是描述物体在空间中位置的参考系统，它为数字空间建立了统一的“规则”。根据应用场景和维度的不同，坐标系可分为以下几类：

• 地理坐标系（GCS）：是一种基于地球表面的三维空间参考系统，用于精确定位地球上的任意位置。它使用经纬度（Longitude & Latitude）和高程（Elevation/Altitude）来表示点的位置。我们实际工作中通常使用经度和纬度两个值。
• 投影坐标系（PCS）：将地球曲面投影到平面，用直角坐标（X,Y）描述点位，适用于地图制图与空间分析。
• 三维直角坐标系：描述物体在三维空间中的位置和方向，包括直角坐标系（如ECEF、ENU）和世界坐标系。

#地理坐标系

地理坐标系使用三维球面定义地球上的位置，通过经度（东西方向）、纬度（南北方向）和高度表示点位，单位为角度（度或百分度）。

• 核心特点：
  • 使用经度（Longitude）和纬度（Latitude）定位地球表面上的点。
  • 坐标基于地球曲面，经纬度范围分别为 -180° 到 180° 和 -90° 到 90°。
• 常见类型：WGS 84（世界大地坐标系）、CGCS 2000（中国大地坐标系2000）。

我国采用CGCS2000（中国大地坐标系2000，EPSG:4490） 作为国家统一的地理坐标系标准。官方地图平台（如“天地图”）严格基于CGCS2000 提供数据，确保全国地理信息的权威性、精准性和一致性，支撑各类空间数据的高效整合与应用。

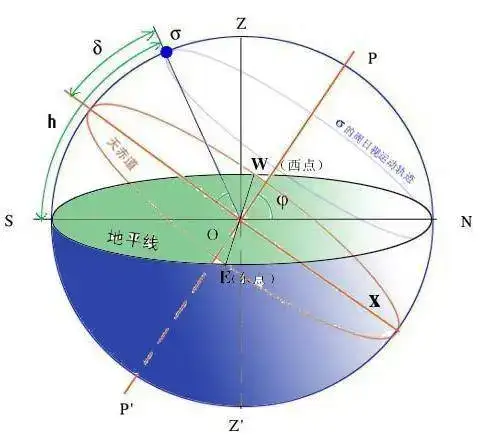

地理坐标系 图源网络

#投影坐标系（PCS）

投影坐标系通过数学法则将地球椭球面（地理坐标）转换为平面直角坐标（X,Y），解决球面不可展开导致的测量与制图难题。

如天地图在Web端常使用Web墨卡托投影，实现全球地图的无缝拼接与高效展示。

EPSG:4490（CGCS2000）+ Web墨卡托投影 = CGCS2000 Web墨卡托投影

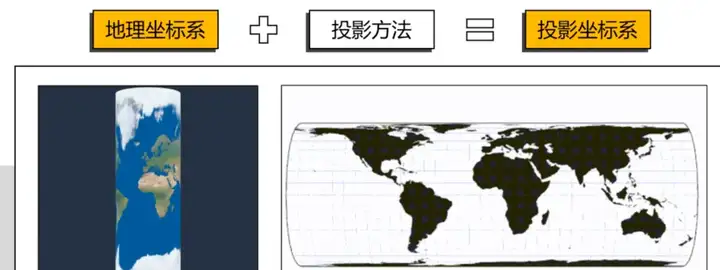

投影坐标系 图源@Mapmost

核心特点：

• • 通过投影方法实现球面→平面坐标转换，必然产生形状、面积、距离等变形。
  • 典型应用：UTM投影、CGCS2000国家坐标系。
  • 核心价值：将曲面位置量化为可计算的平面坐标，支撑空间数据运算与可视化。

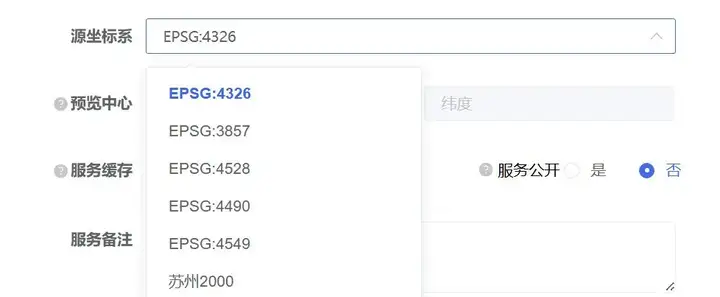

在Mapmost Studio矢量地图服务发布中支持多种坐标系输入。具体列表为：

#三维直角（笛卡尔）坐标系

ECEF坐标系：

以地球质心为原点、与地球同步旋转的三维笛卡尔坐标系，广泛应用于全球导航、卫星定位及地球科学领域。我们常见的3DTiles就是使用的这个坐标系。

ECEF与ENU坐标系 图源网络

ENU坐标系：

以观测者所在位置为原点，X轴指向东方，Y轴指向北方，Z轴指向垂直向上的方向，是一种局部空间直角坐标系。

在Mapmost Studio中发布三维模型和倾斜模型时支持输入ENU坐标系，如：

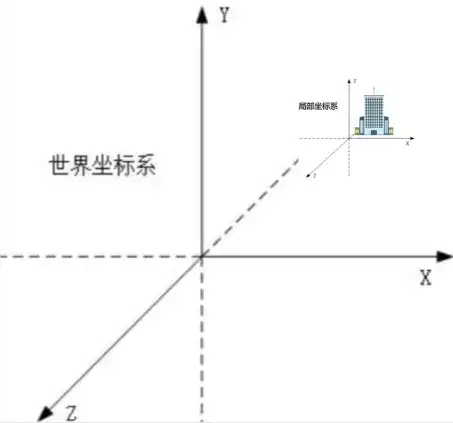

世界坐标系：

世界坐标系是描述物体在全局空间中绝对位置的参考框架，广泛应用于GIS、计算机图形学、机器人学及工程领域。在你接触三维模型场景的时候，世界坐标系和局部坐标系是逃不脱要理解的概念。

• 核心特性：
  • 全局唯一性：同一场景唯一，保障空间数据统一。
  • 动态适应性：动态场景（如导航）可实时调整；静态场景（如CAD）保持固定。

坐标系是数字空间的“规则制定者”。本文给大家科普了地理坐标系、投影坐标系和三维直角坐标系，但是还远不至此，后续我们还会提供坐标系应用和转换的文章。无论是日常工作，还是面试求职，掌握这些知识，不仅能让你在面对提问时对答如流，更能在阐述中展现出对专业领域深入的理解与洞察！

而借助Mapmost可以将理论知识与实践紧密结合，进一步加深对坐标系的感知，平台支持加载多种二维和三维数据，满足不同坐标系下场景的可视化需求。在三维场景建设方面还支持地理、投影、笛卡尔等坐标系的地图服务和模型加载和不同坐标系之间的转换。为了满足更多用户的需求，开春钜惠，我们也准备了一系列优惠活动！点击此处即可跳转Mapmost使用体验~


---
