数通|OSI七层模型

本节内容会阐述OSI七层模型，每一层常见的设备有哪些，每一层代表的协议、各层的功能等。

一、物理层（单位：比特）

OSI七层模型中的第一层，也是整个网络体系结构的底层。该层的主要任务是将比特流（0和1）转

换为物理信号，并在网络中传输这些信号。

1.1 物理层主要功能

1、建立和维护物理连接：物理层负责在通信设备之间建立物理连接，如使用网线、光缆等连接设备。

2、传输数据：物理层负责将比特流通过物理信号传输到另一台设备，以实现数据的传输。

3、编码和调制：物理层负责将数字信号转换成模拟信号，以便在物理介质上传输。

4、时钟同步：物理层负责保证发送和接收设备的时钟同步，以确保正确地传输数据。

5、电器和机械规范：物理层定义了物理媒介、信号电压、频率和传输速率等方面的规范，以确保不同设备 之间的互操作性。

1.2 物理层常见设备

1、网卡

2、集线器

3、中继器

4、光纤收发器

5、传输介质

二、数据链路层（单位：帧）

主要功能是将数据帧从一个物理节点传输到另一个物理节点，保证数据在物理层的传输的可靠性和正确性。

2.1 数据链路层功能

1、帧同步：数据链路层负责将物理层传输的比特流组成数据帧，并在帧之间进行同步，以确保帧的可靠传 输。

2、帧的识别：数据链路层负责在数据帧中添加头部和尾部，以便识别帧的起始和结束位置，并进行帧的检 错和纠错处理。

3、访问控制：数据链路层实现了访问控制，以管理多个设备之间的共享物理媒介，例如以太网中的 CSMA/CD协议。

4、流量控制：数据链路层负责管理传输数据的速率，以确保数据不会被发送端发送太快，而接收端无法及 时处理。

5、错误检测和纠正：数据链路层负责检测和纠正数据传输过程中出现的错误，例如奇偶校验、CRC检验等。

2.2 数据链路层常见设备

1、网桥

2、交换机

Q:二者区别？

A:网桥用于连接两个不同的局域网， 而交换机则用于连接多个局域网，并将数据帧从一个端口传输到另一个端口。

2.3 有关数据链路层的重要知识点

• 数据链路层为网络层提供可靠的数据传输；
• 基本数据单位为帧；
• 主要的协议：以太网协议；
• 两个重要设备名称：网桥和交换机。
• 封装成帧：“帧”是数据链路层数据的基本单位、

三、网络层（单位：分组/数据包）

负责将网络上的数据包从源主机传输到目的主机，实现不同网络之间的互联互通。

3.1 网络层主要功能

1. 网络寻址：网络层使用IP地址来标识不同的主机和网络。源主机将数据包发送到目的主机时，需要知道目的主机的IP地址，这样才能将数据包正确地路由到目的主机。

2. 路由选择：当数据包经过多个网络时，网络层需要根据不同的路由算法选择最佳的路径将数据包传输到

目的主机。

3. 分段和重组：如果数据包的大小超过了网络层所支持的最大传输单元（MTU），网络层需要将数据包分段，然后将每个分段单独传输，并在目的主机处将它们重组成原始的数据包。

 3.2 网络层的主要协议

1、IP协议（因特网互联协议）：是网络层的核心协议，它定义了IP地址的格式、数据包的封装和路由选择等重要功能。

2、ICMP协议（因特网控制报文协议）：用于传输网络层的控制消息，例如错误报告和网络故障 信息等。

3、ARP协议（逆地址解析协议）：用于将IP地址转换为物理地址，以便网络层能够将数据包正确地发送到目的主机。

4、RARP协议

各协议对应的端口号（65535）：

静态端口：1~1023

动态端口：1024~65535

FTP	HTTP	HTTPS	DNS	TELNET	Mysql
21	80	443	53	23	3306

 四、传输层（单位：数据段）

计算机网络体系结构中的一个重要层次，它负责在网络之间传输数据，并为应用程序提供端到端的数据传输服务。

4.1 传输层主要功能

1. 端口标识和多路复用：传输层使用端口号标识不同的应用程序，并提供多路复用和多路分解功能，使得 多个应用程序可以共享网络连接。

2. 数据传输可靠性：传输层使用TCP协议提供可靠的数据传输服务，保证数据传输的完整性和可靠性；使 用UDP协议提供无连接的数据传输服务，速度较快但不可靠。

3. 拥塞控制和流量控制：传输层使用TCP协议实现拥塞控制和流量控制，防止网络拥塞和数据包丢失。

Q：TCP协议与UDP协议的区别？

A：

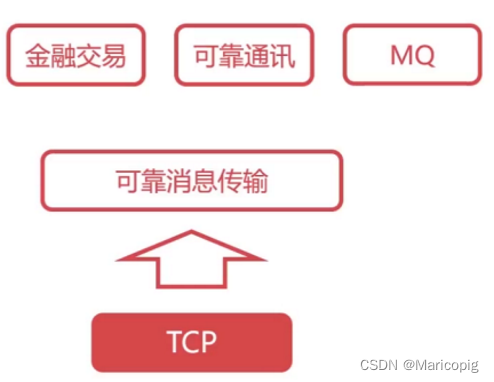

TCP协议提供面向连接的、可靠的数据传输服务，适用于要求数据传输可靠性和完整性的应用场景；

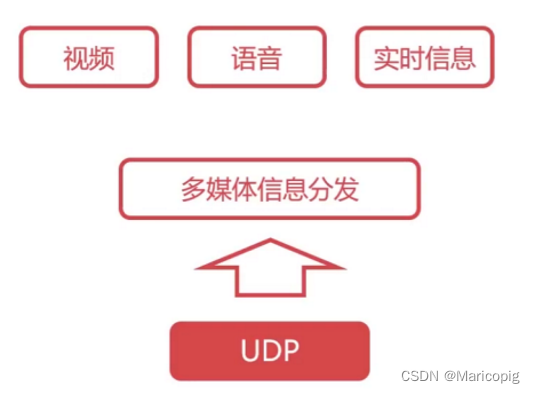

UDP协议提供无连接的、不可靠的数据传输服务，适用于要求数据传输速度和实时性的应用场景。

 4.2 有关传输层的重要知识点

• 传输层负责将上层数据分段，并提供端到端的、可靠的或不可靠的传输以及端到端的差错控制和流量控制问题；
• 包含的主要协议：TCP协议（Transmission Control Protocol，传输控制协议）、UDP协议（UserDatagram Protocol，用户数据报协议）；
• 重要设备：网关；
• 使用端口来标记不同的网络进程；

 五、会话层

提供了建立、管理和终止通信会话的机制。

5.1 会话层主要功能

1. 建立会话：会话层负责建立两个设备之间的通信会话，并确定通信双方的身份。

2. 维护会话：在通信会话期间，会话层负责保持会话的状态信息，并确保通信双方之间的通信顺畅。

3. 终止会话：当通信会话结束时，会话层负责关闭会话，并清除所有相关的状态信息。

4. 管理会话：会话层还负责管理会话期间可能出现的各种错误和异常情况，以确保通信的可靠性和稳定性。

 六、表示层

负责处理数据的表示和编码，以确保通信双方能够理解和解释彼此发送的数据。

 6.1 表示层主要功能

1. 数据格式化：表示层将数据从应用层接收后，负责将其转换为一种标准格式，以便于传输和接收。

2. 数据加密和解密：为了确保通信的安全性，表示层可以对传输的数据进行加密和解密处理，以保护数据的机密性和完整性。

3. 数据压缩和解压缩：在网络传输过程中，数据传输的速度往往是非常重要的。表示层可以通过对数据进。

行压缩和解压缩处理，以减小数据传输的大小，提高传输效率。

4. 数据编码和解码：不同的计算机系统和应用程序之间，可能会使用不同的数据编码格式。表示层可以将不同编码格式之间的数据进行转换和解码，以确保数据的正确传输和解释。

七、应用层（单位：报文）

计算机网络体系结构中的最高层，提供许多网络应用程序，用于定义应用程序之间的通信规则。

7.1 应用层主要功能

1、实现应用程序之间的通信和数据交换。

2、应用层协议负责规定数据的格式、编码和传输方式，以及通信双方的行为。

7.2 有关应用层重要知识点

包含的主要协议：

• FTP（文件传送协议）
• Telnet（远程登录协议）
• DNS（域名解析协议）
• SMTP（邮件传送协议）
• POP3协议（邮局协议）
• HTTP协议（Hyper Text Transfer Protocol）
