LiveNVR监控流媒体Onvif/RTSP用户手册-通道配置:RTSP配置接入、海康ISUP、海康SDK、大华SDK、天地伟业SDK、RTMP直播流、视频文件等

1、通道配置
2、相关使用
3、RTSP/HLS/FLV/RTMP拉流Onvif流媒体服务

1、通道配置

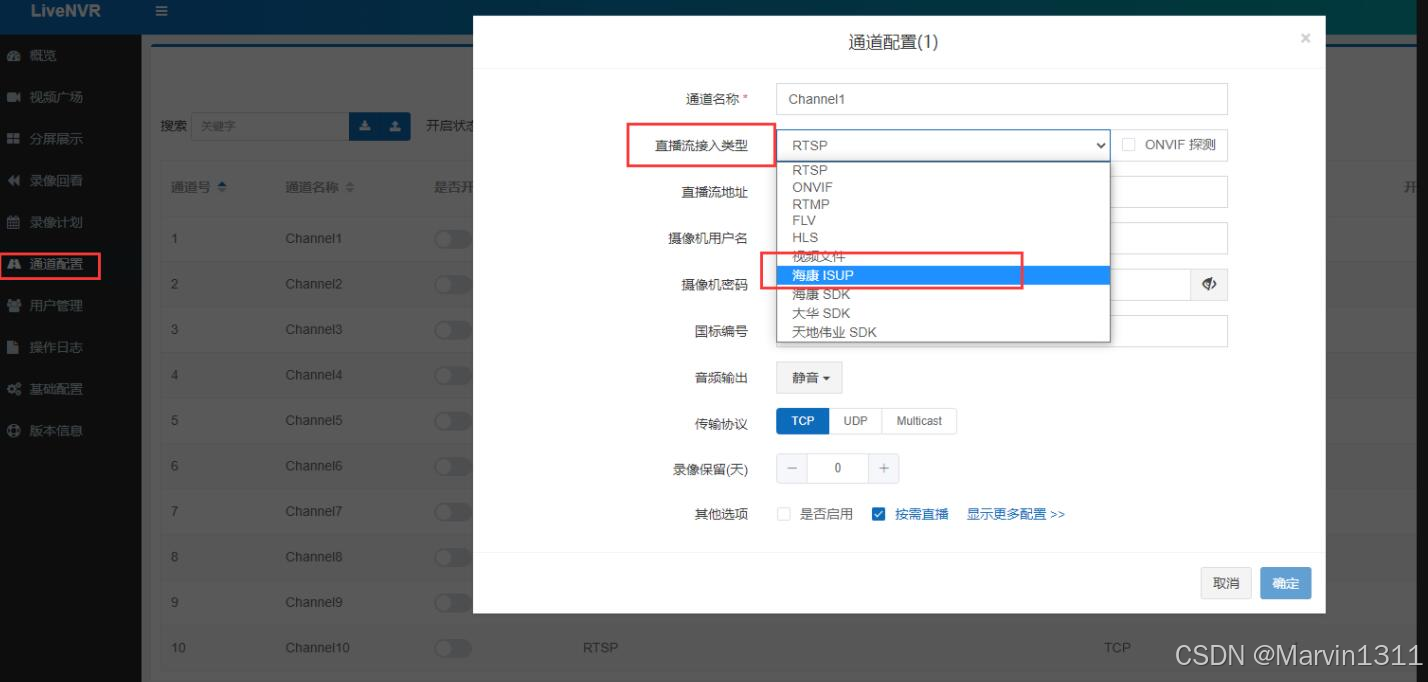

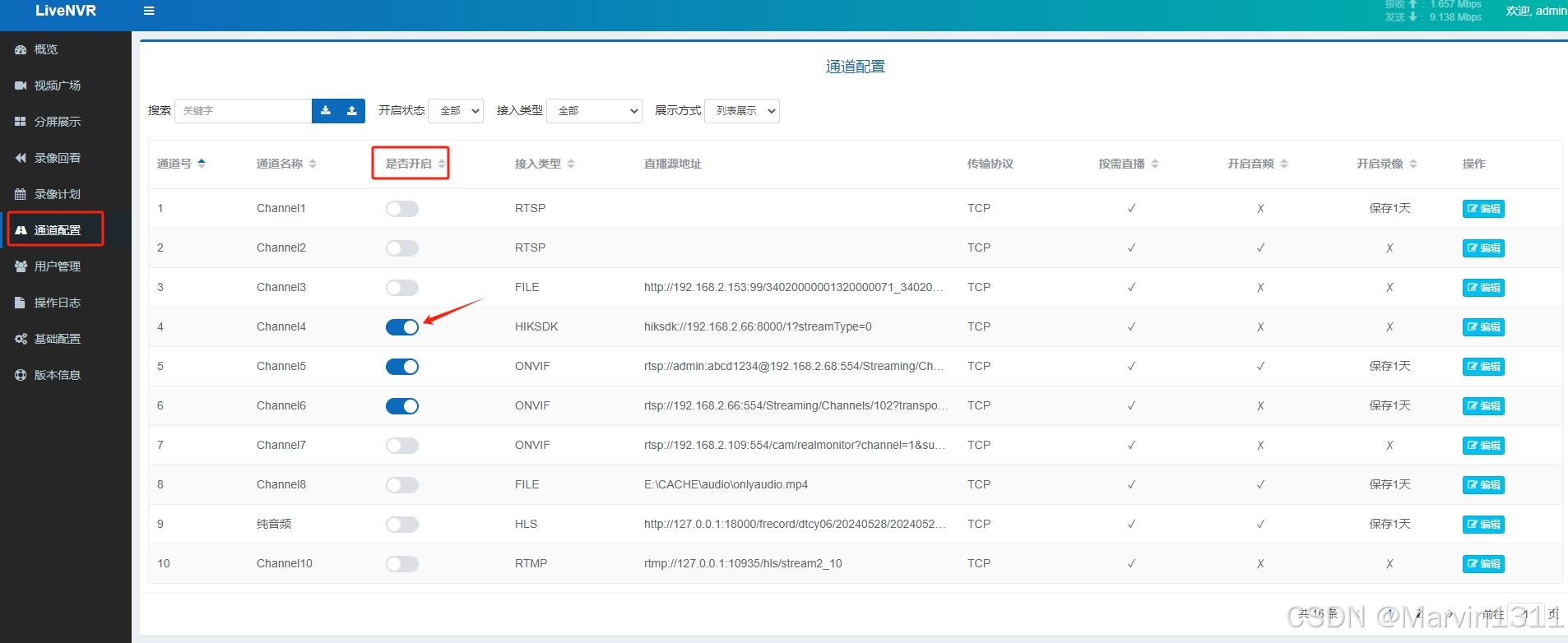

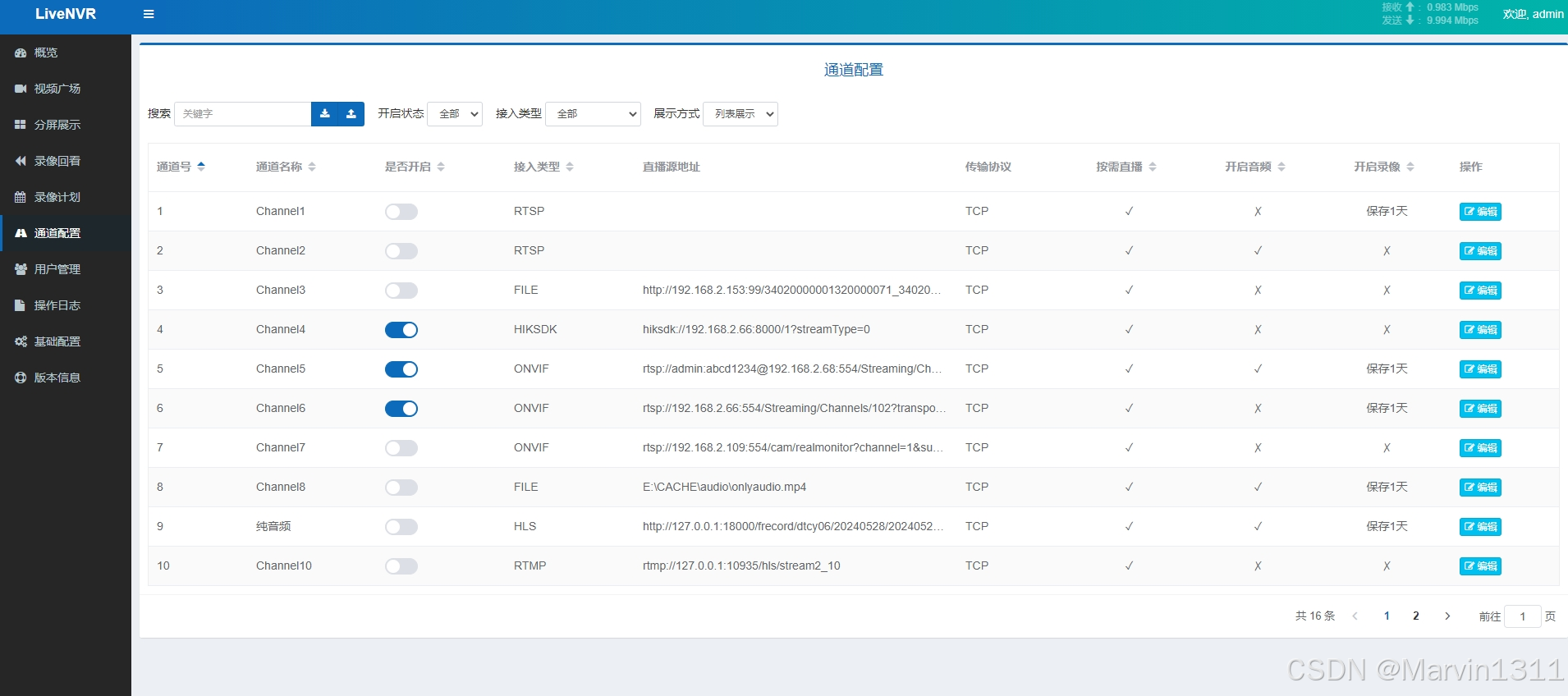

点击通道配置进入通道配置页，可以选择需要配置的通道右上角的设置按钮
在这里插入图片描述

在这里插入图片描述

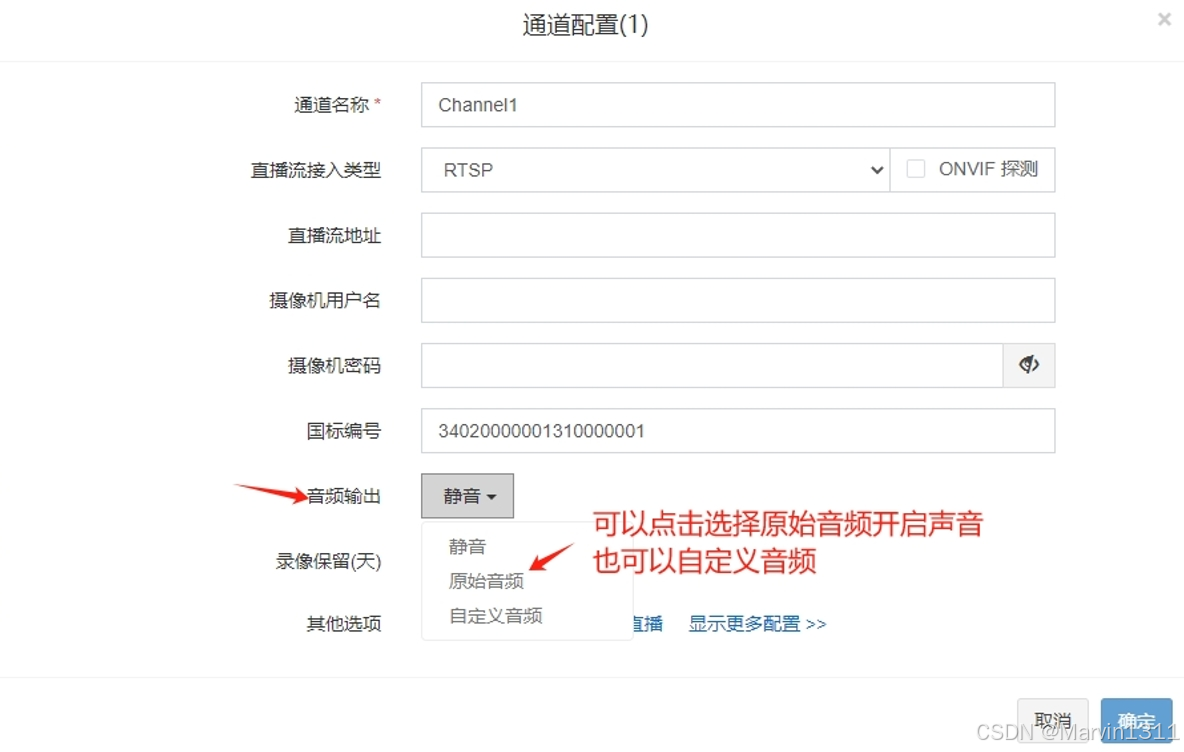

弹出配置页，并输入接入摄像机的IP地址、端口、RTSP地址、用户名、密码、按需直播等选项，支持Onvif控制的可以填入Onvif地址，配置完成后点击确定。

如果摄像机接入RTSP地址选项中可以配置账号和密码的尽量在这个url里面配置好账号和密码，地址格式正确就可以正常访问。而在配置项里面给出的摄像机用户名和摄像机密码选项是为了兼容有些url里面不能带有用户名和密码。两个并不冲突。

在RTSP协议上，由于各个厂家都有不同的处理方法，比如：海康、大华、雄迈、宇视、天地伟业等厂家的RTSP地址规则有所区别。

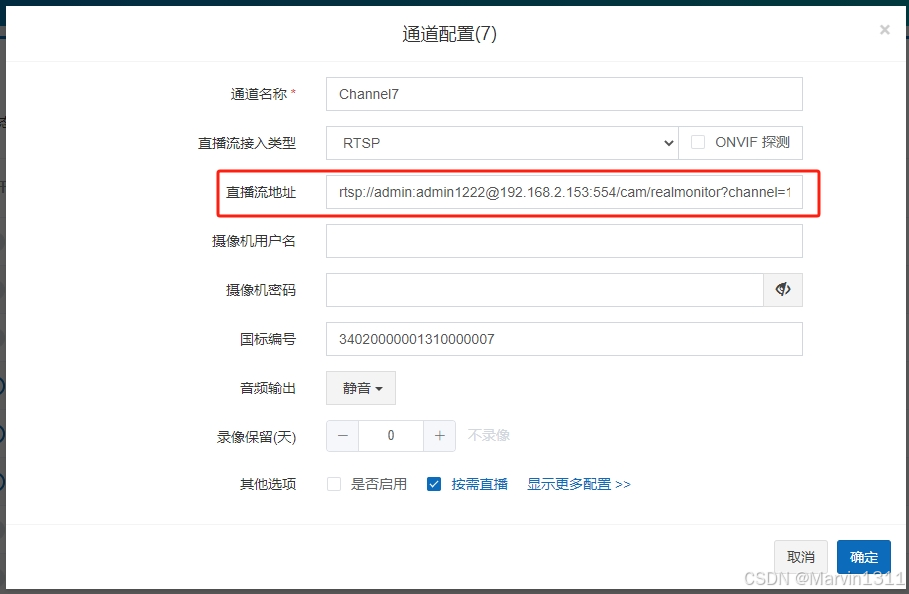

1.1、通道配置-RTSP接入

在这里插入图片描述

1.1.1、RTSP配置规则

大华

::: tip 大华产品
rtsp://username:password@ip:port/cam/realmonitor?channel=1&subtype=0

username: 用户名
password: 密码
ip: 为设备IP
port: 端口号默认为554，默认554时可不填写
channel: 通道号，起始为1。例如通道2，则为channel=2
subtype: 码流类型，主码流（subtype=0），辅码流（subtype=1）

示例： rtsp://admin:admin@127.0.0.1:554/cam/realmonitor?channel=1&subtype=0
:::

海康

::: tip 海康-预览取流-旧版规则（2012年之前的设备只持旧版规则）
rtsp://<username>:<password>@<ipaddress>:<port>/<videotype>/ch<id>/<streamtype>/av_stream

username: 用户名
password: 密码
ipaddress: 设备IP
port: 端口号默认为554，默认可不填写
videotype：视频编码格式，如：h264、mpeg4
ch: 通道号，起始为1。例如通道1，则为ch1
streamtype: 码流类型，主码流（main），辅码流（sub）

示例： rtsp://admin:admin@127.0.0.1:554/h264/ch1/main/av_stream

示例： rtsp://admin:admin@127.0.0.1:554/mpeg4/ch2/sub/av_stream
:::

::: tip 海康-预览取流-新版规则
rtsp://<username>:<password>@<ipaddress>:<port>/Streaming/Channels/<id>(?parm1=value1&parm2=value2)

username: 用户名
password: 密码
ipaddress: 设备IP
port: 端口号默认为554，默认可不填写
id：通道号+0+码流类型 码流类型：1-主码流、2-子码流、3-第三码流；如 1202 表示第12通道子码流
parms 其他入参如 transportmode=unicast (默认单播）transportmode=multicast (多播)

示例：rtsp://admin:admin@127.0.0.1:554/Streaming/Channels/101
:::

::: tip 海康-回放取流
rtsp://<username>:<password>@<ipaddress>:<port>/Streaming/tracks/<id>(?parm1=value1&parm2=value2)

username: 用户名
password: 密码
ipaddress: 设备IP
port: 端口号默认为554，默认可不填写
id：通道号+0+码流类型 码流类型：1-主码流、2-子码流、3-第三码流；如 1202 表示第12通道子码流
parms 其他入参如 starttime=20131013t093812z&endtime=20131013t104816z ；具体格式是YYYYMMDD”T”HHmmSS.fraction”Z”，Y是年，M是月，D是日，T是时间分格符，H是小时，M是分，S是秒，Z是可选的、表示Zulu(GMT) 时间

示例：rtsp://admin:admin@127.0.0.1:554/Streaming/tracks/101?starttime=20180902t123812z&endtime=20180902t124816z
:::

宇视

::: tip 宇视摄像头
rtsp://用户名:密码@ip:port/video1/2/3 , 分别对应主/辅/三码流

主码流示例： rtsp://admin:admin@192.168.8.8:554/video1
:::
::: tip 宇视NVR
rtsp://用户名:密码@ip:port/unicast/c<channel number>/s<stream type>/live

<channel number>: 1-n

<stream type>: 0（主流），1（辅流）

通道1主码流示例： rtsp://admin:admin@192.168.8.7:554/unicast/c1/s0/live
:::

华为

::: tip 华为产品
rtsp://用户名:密码@ip:port/LiveMedia/ch1/Media1 , Media1代表主码流 Media2代表子流

主码流示例： rtsp://admin:admin@192.168.2.98:554/LiveMedia/ch1/Media1

Onvif地址示例： http://192.168.2.98/onvif/device_service
:::

天地伟业

::: tip 天地伟业产品
rtsp://用户名:密码@ip:port/{通道号}/{码流}

主码流示例： rtsp://admin:admin@192.168.2.98:554/1/1

Onvif地址示例： http://192.168.2.98/onvif/device_service
:::

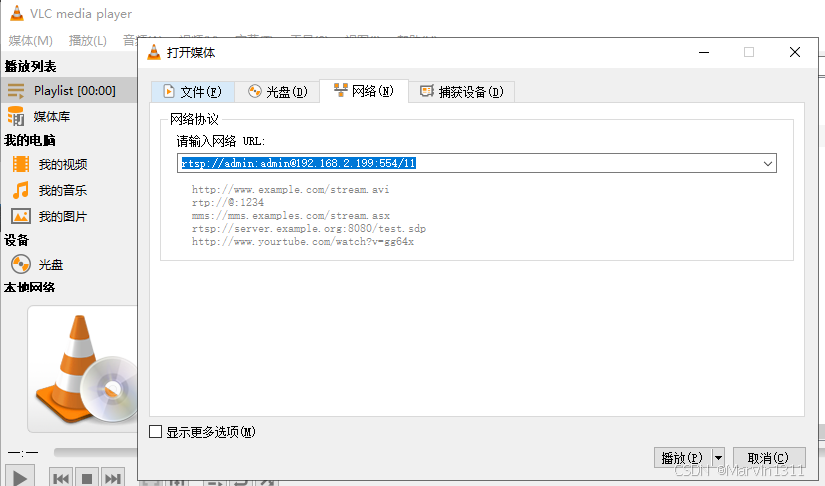

1.1.2、VLC播放验证

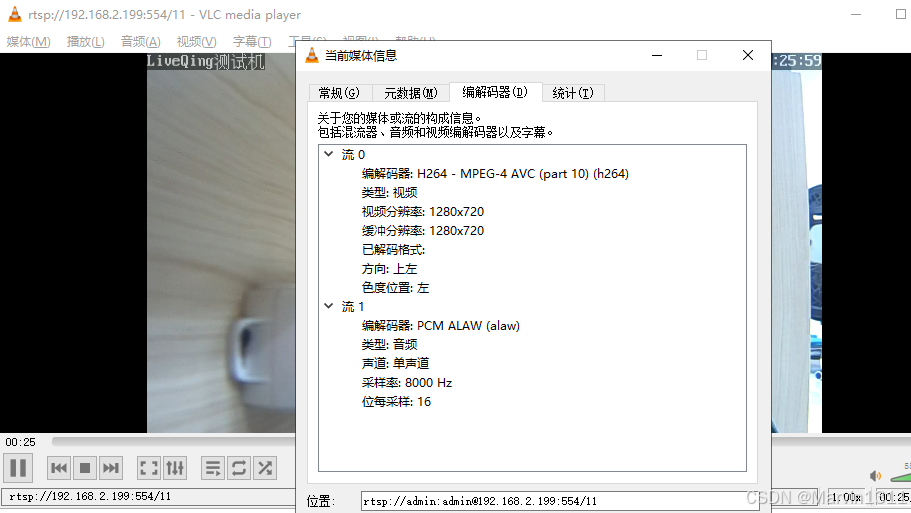

可以使用 VLC 进行试播:

在这里插入图片描述

视频编码格式支持 H264 和 H265

在这里插入图片描述

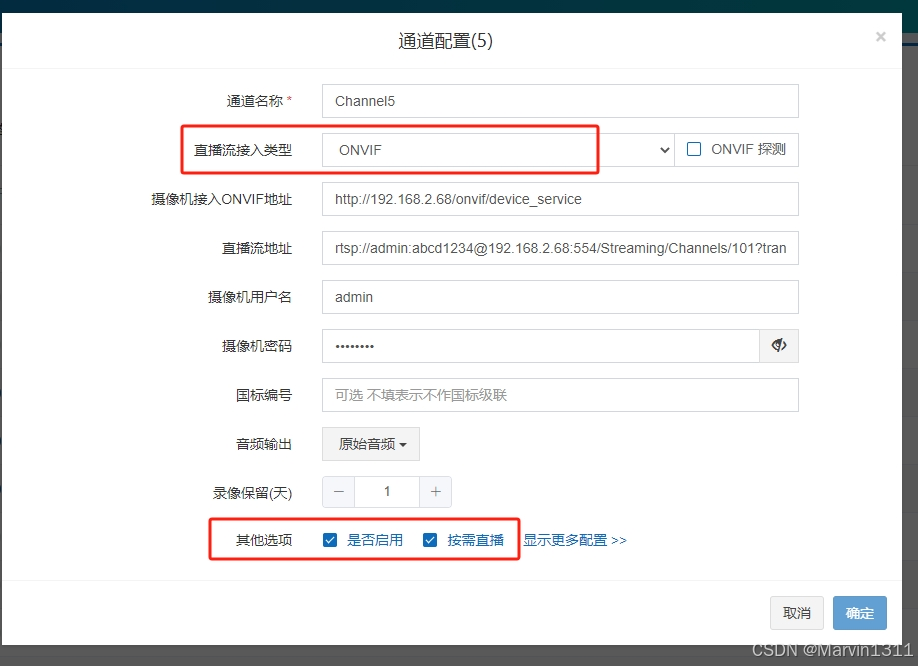

1.2、通道配置-Onvif接入

在这里插入图片描述

1.2.1、Onvif 发现以及探测

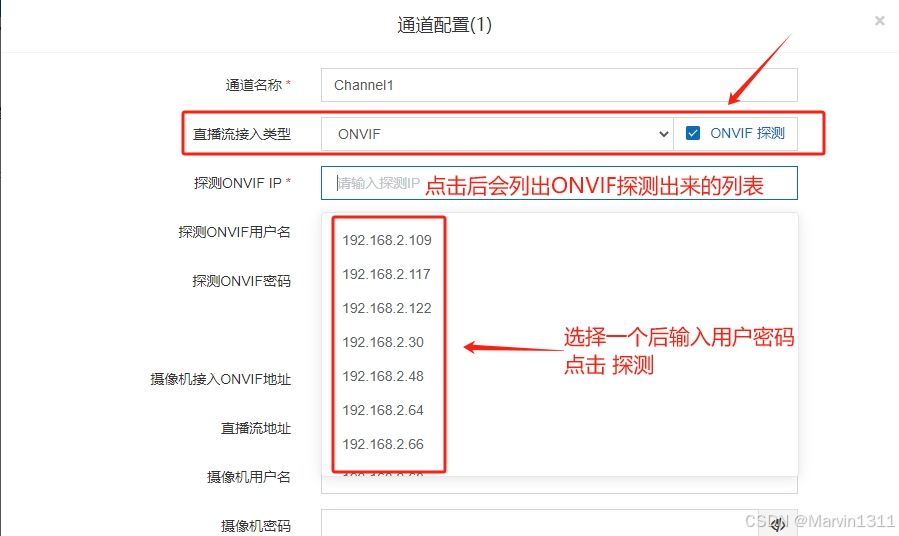

LiveNVR支持Onvif发现以及探测，在配置时选择Onvif，勾选Onvif探测，点击探测IP输入框时，会出现发现的Onvif摄像机，选中要配置的摄像机

在这里插入图片描述

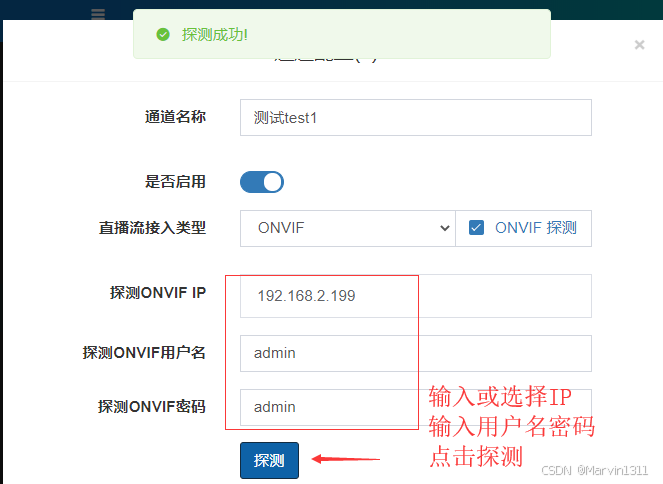

输入Onvif登陆用户名密码，点击探测，会将探测到的摄像机参数填充进配置窗口
在这里插入图片描述

1.2.2、Onvif/SDK 云台控制

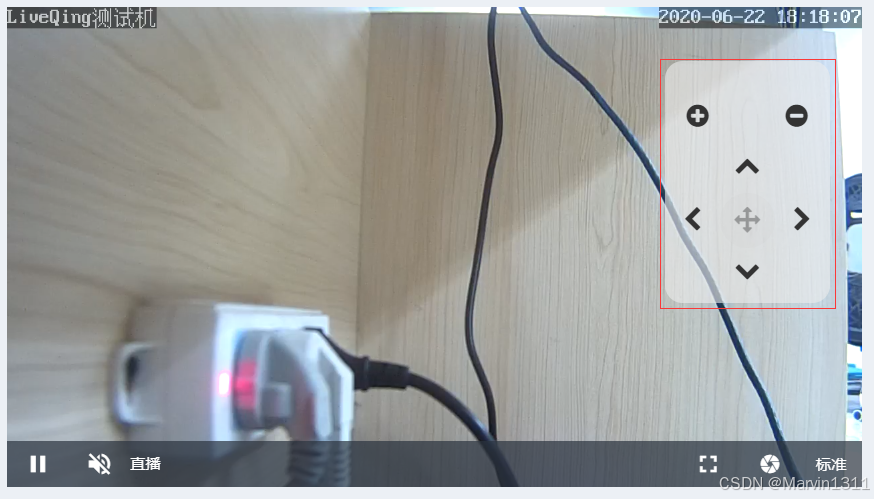

如果是 Onvif/SDK/ISUP 类型接入的摄像机，同时摄像机也支持云台控制，则可以在网页页面上进行云台控制、焦距缩放等调用：

在这里插入图片描述

::: warning 为啥我的页面上没有这个控制按钮?

因为在这个摄像机通道配置中，摄像机接入类型必须是 Onvif/SDK /ISUP类型，摄像机才能有控制功能，前端页面的按钮才会显示出来；
:::

1.2.3、Onvif 地址示例

海康示例

http://192.168.2.66/onvif/device_service

大华示例

http://192.168.2.109/onvif/device_service

1.2.4、Onvif 使用不了怎么办

是否启用Onvif

确认摄像头是否开启 Onvif
确认摄像头是否配置 Onvif 用户

官方工具校验

通过官方工具校验 onvif 是否探测出结果

我们可以通过“ONVIF Device Test Tool工具” 来自主排查探测不出结果是的原因否在于LiveNVR;

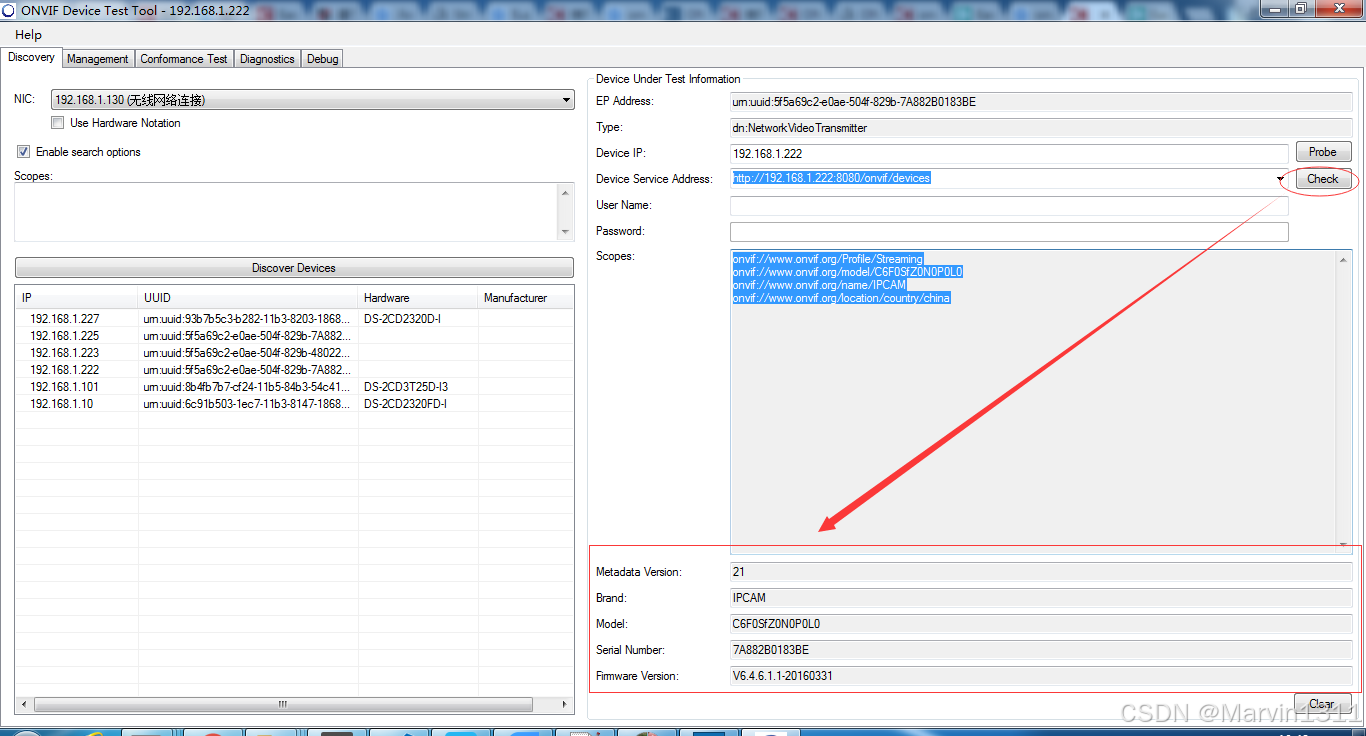

ONVIF Device Test Tool 使用；

打开该软件，选择本机的IP为192.168.1.130（自动显示），点击Discover Devices按钮后，将支持Onvif协议的同一个局域网内的前端设备搜索的地址搜索出来，显示在下方，右上方为获取的每个设备的相应信息。
选择其中一台设备测试，点击check按钮，读取响应的IPC信息，如下方所示。

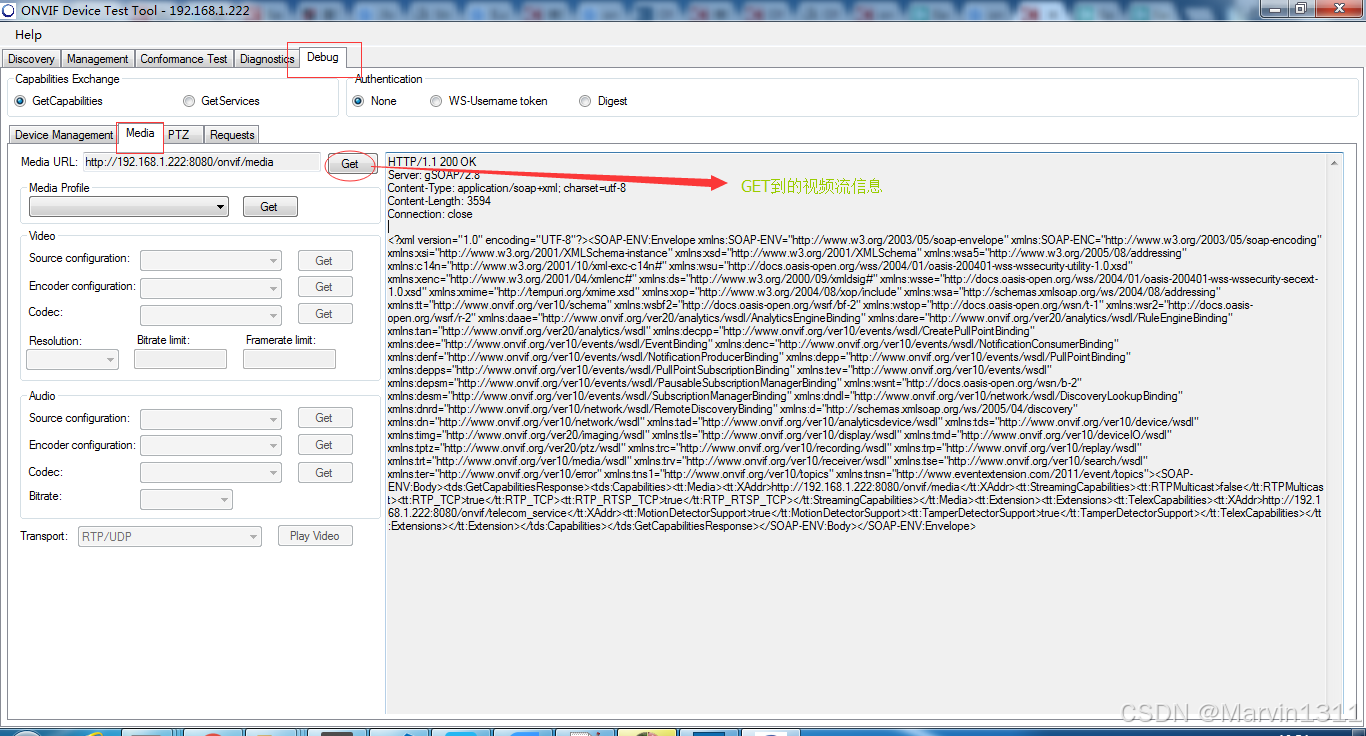

点击Get按钮，可以读取IPC的视频流信息，见右边的大框里。
