Matplotlib库入门

Matplotlib库由各种可视化类构成，内部结构复杂，受Matlab启发
matplotlib.pyplot是绘制各类可视化图形的命令子库，相当于快捷方式

import matplotlib.pyplot as plt

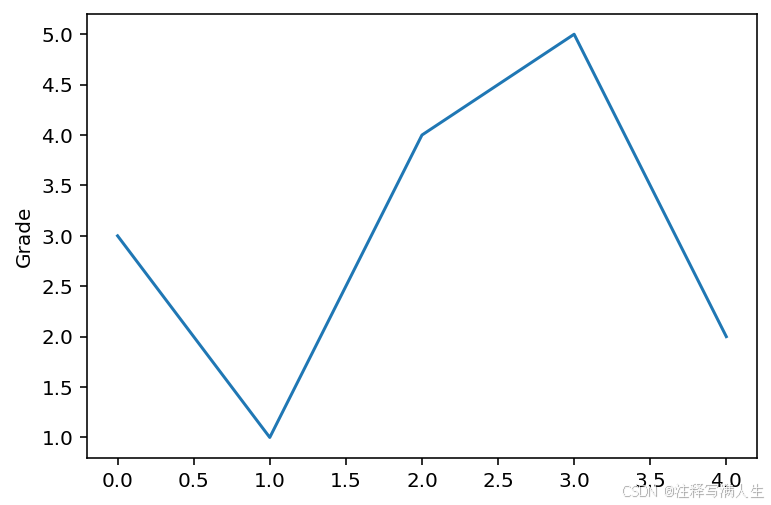

plt.plot()只有一个输入列表或数组时，参数被当作Y轴，X轴以索引自动生成

import matplotlib.pyplot as plt

plt.plot([3,1,4,5,2])
plt.ylabel("Grade")
plt.show()

plt.savefig()将输出图形存储为文件，默认PNG格式，可以通过dpi修改输出质量

import matplotlib.pyplot as plt

plt.plot([3,1,4,5,2])
plt.ylabel("Grade")
plt.savefig('test',dpi=600) #PNG文件
plt.show()

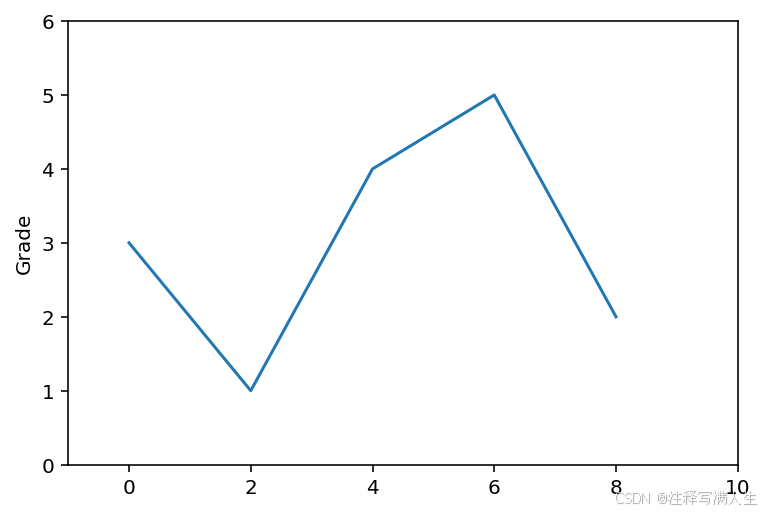

plt.plot(x,y)当有两个以上参数时，按照X轴和Y轴顺序绘制数据点

import matplotlib.pyplot as plt

plt.plot([0,2,4,6,8],[3,1,4,5,2])
plt.ylabel("Grade")
plt.axis([-1,10,0,6])
plt.show()

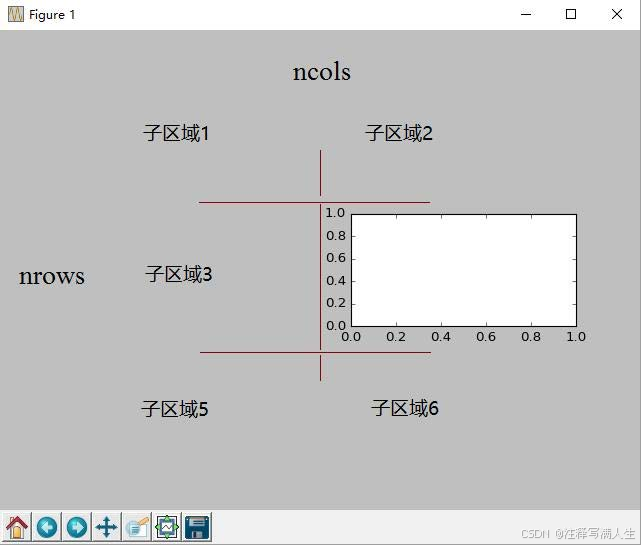

pyplot的绘图区域

plt.subplot(nrows,ncols,plot_number, **kwargs)

plt.subplot(3,2,4)   #按两条横线，一条竖线，划分6个子区域
plt.subplot(324)

#在全局绘图区域中创建一个分区体系，并定位到一个子绘图区域

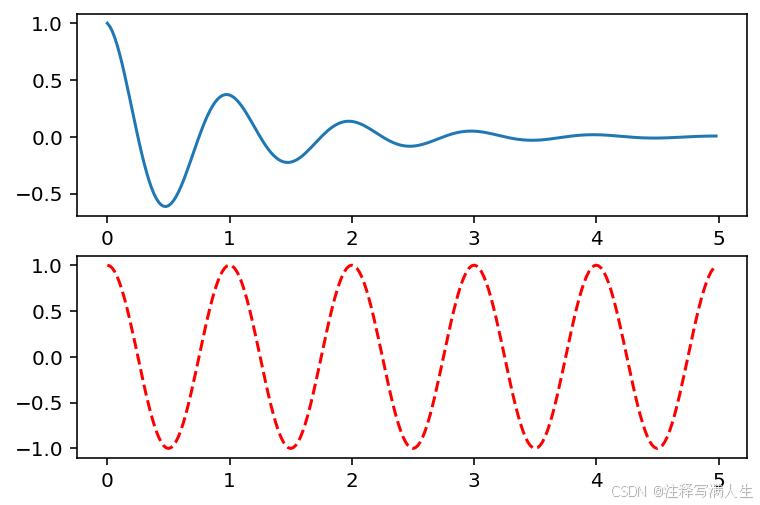

import matplotlib.pyplot as plt
import numpy as np

def f(t):
    return np.exp(-t) * np.cos(2 * np.pi * t)

a = np.arange(0.0,5.0,0.02)

plt.subplot(211)
plt.plot(a,f(a))

plt.subplot(2,1,2)
plt.plot(a,np.cos(2*np.pi*a),'r--')
plt.show()

pyplot函数

plt.plot(x , y , format_string, **kwargs)

 x : X轴数据，列表或数组，可选
 y : Y轴数据，列表或数组
 format_string : 控制曲线的格式字符串，可选
 **kwargs : 第二组或更多(x,y,format_string)

 当绘制多条曲线时，各条曲线的x不能省略

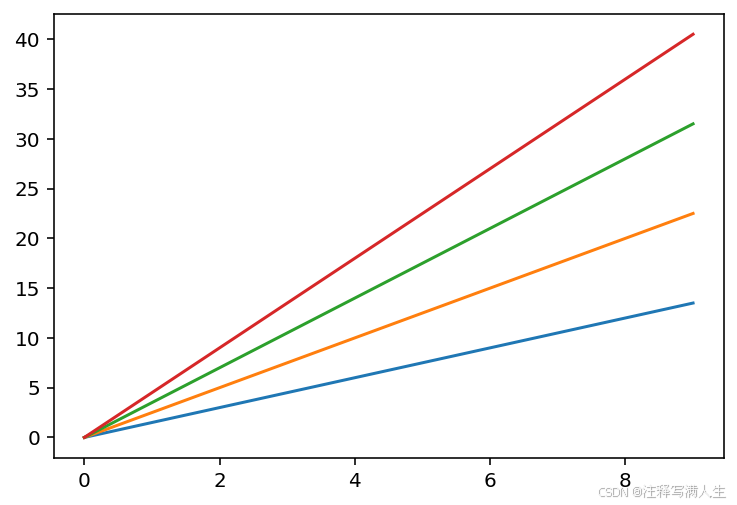

例子

import matplotlib.pyplot as plt
import numpy as np

a = np.arange(10)
plt.plot(a,a*1.5,a,a*2.5,a,a*3.5,a,a*4.5)
plt.show()

format_string: 控制曲线的格式字符串，可选由颜色字符、风格字符和标记字符组成

颜色字符	说明	颜色字符	说明
‘b’	蓝色	‘m’	洋红色 magenta
‘g’	绿色	‘y’	黄色
‘r’	红色	‘k’	黑色
‘c’	青绿色 cyan	‘w’	白色
‘#00800’	RGB某颜色	‘0.8’	灰度值字符串

风格字符	说明
‘-’	实线
‘–’	破折线
‘-.’	点划线
‘:’	虚线
’ ’ ’ ’	无线条

标记字符	说明	标记字符	说明	标记字符	说明
‘.’	点标记	‘1’	下花三角标记	‘h’	竖六边形标记
‘,’	像素标记(极小点)	‘2’	上花三角标记	‘H’	横六边形标记
‘o’	实心圈标记	‘3’	左花三角标记	‘+’	十字标记
‘v’	倒三角标记	‘4’	右花三角标记	‘x’	x标记
‘^’	上三角标记	‘s’	实心方形标记	‘D’	菱形标记
‘>’	右三角标记	‘p’	实心五角标记	‘d’	瘦菱形标记
‘<’	左三角标记	‘*’	星形标记	‘|’	垂直线标记

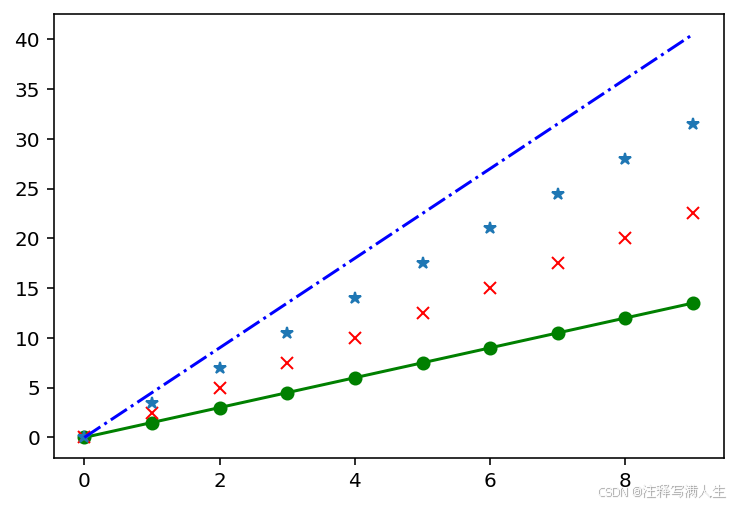

import matplotlib.pyplot as plt
import numpy as np

a = np.arange(10)
plt.plot(a,a*1.5,'go-',a,a*2.5,'rx',a,a*3.5,'*',a,a*4.5,'b-.')
plt.show()

**kwargs : 第二组或更多(x,y,format_string)
color : 控制颜色, color='green'
linestyle : 线条风格, linestyle='dashed'
marker : 标记风格, marker='o'
markerfacecolor: 标记颜色, markerfacecolor='blue'
markersize : 标记尺寸, markersize=20
……

pyplot的中文显示

第一种方法

pyplot并不默认支持中文显示，需要rcParams修改字体实现

import matplotlib.pyplot as plt
import matplotlib

matplotlib.rcParams['font.family'] = 'Simhei'  #黑体
plt.plot([3,1,4,5,2])
plt.ylabel("纵轴(值)")
plt.show()

属性	说明
‘font.family’	用于显示字体的名字
‘font.style’	字体风格，正常’normal’或 斜体’italic’
‘font.size’	字体大小，整数字号或者’large’、‘x‐small’
中文字体的种类 rcParams[‘font.family’]

中文字体	说明
‘SimHei’	中文黑体
‘Kaiti’	中文楷体
‘LiSu’	中文隶书
‘FangSong’	中文仿宋
‘YouYuan’	中文幼圆
‘STSong’	华文宋体

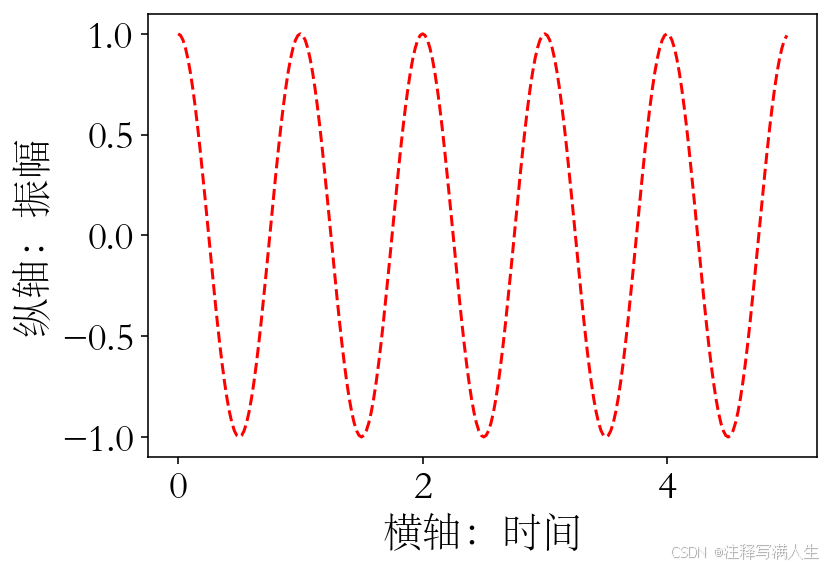

例子

import matplotlib.pyplot as plt
import matplotlib
import numpy as np

matplotlib.rcParams['font.family']='STSong'
matplotlib.rcParams['font.size'] = 20

a = np.arange(0.0,5.0,0.02)

plt.xlabel('横轴：时间')
plt.ylabel('纵轴：振幅')
plt.plot(a,np.cos(2*np.pi*a),'r--')
plt.show()

第二种方法

在有中文输出的地方，增加一个属性：fontproperties

import matplotlib.pyplot as plt
import numpy as np

a = np.arange(0.0,5.0,0.02)

plt.xlabel('横轴：时间',fontproperties='SimHei',fontsize=20)
plt.ylabel('纵轴：振幅',fontproperties='SimHei',fontsize=20)
plt.plot(a,np.cos(2*np.pi*a),'r--')
plt.show()

pyplot的文本显示函数

函数	说明
plt.xlabel()	对 X轴增加文本标签
plt.ylabel()	对 Y轴增加文本标签
plt.title()	对图形整体增加文本标签
plt.text()	在任意位置增加文本
plt.annotate()	在图形中增加带箭头的注解

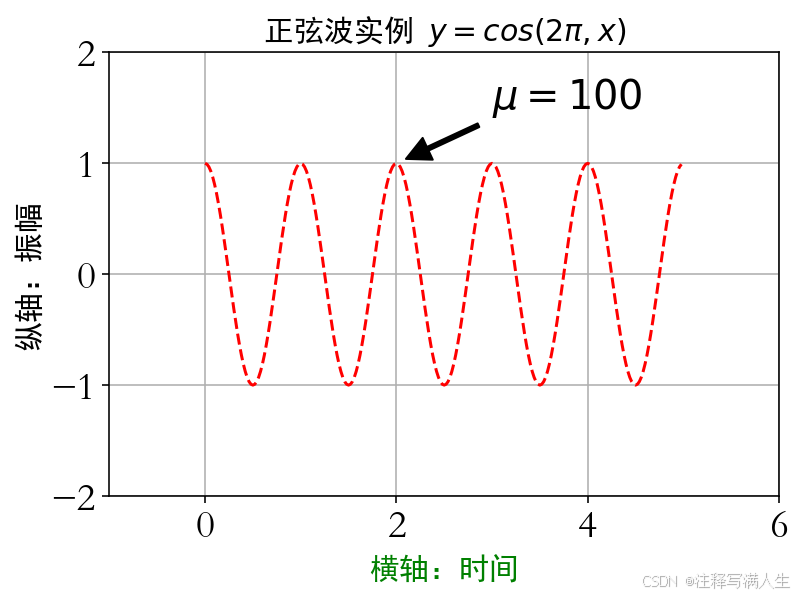

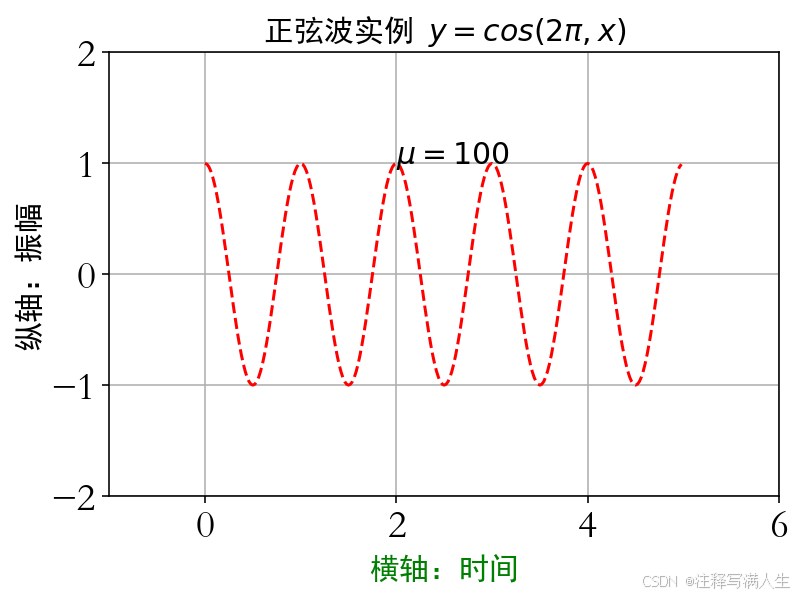

例子

import matplotlib.pyplot as plt
import numpy as np

a = np.arange(0.0,5.0,0.02)
plt.plot(a,np.cos(2*np.pi*a),'r--')

plt.xlabel('横轴：时间',fontproperties='SimHei',fontsize=15,color='green')
plt.ylabel('纵轴：振幅',fontproperties='SimHei',fontsize=15)
plt.title(r'正弦波实例 $y=cos(2\pi,x)$',fontproperties='SimHei',fontsize=15)
plt.text(2,1,r'$\mu=100$',fontsize=15)
plt.axis([-1,6,-2,2])
plt.grid(True)
plt.show()

#新增语句
plt.annotate(r'$\mu=100$',xy=(2,1),xytext=(3,1.5),arrowprops=dict(facecolor='black',shrink=0.1,width=2))

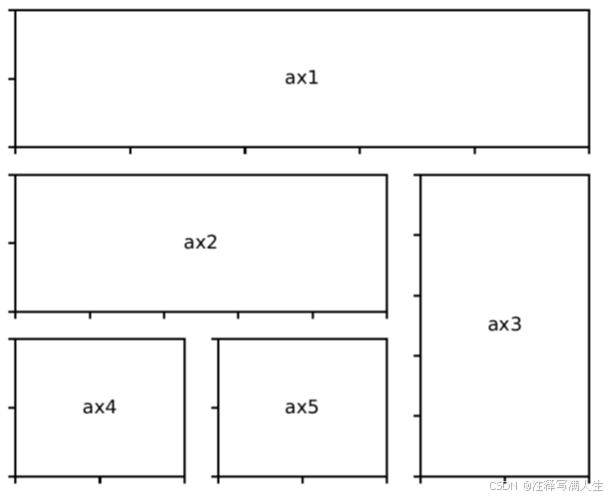

pyplot的子绘图区域

plt.subplot2grid(GridSpec, CurSpec, colspan=1, rowspan=1)
理念：设定网格，选中网格，确定选中行列区域数量，编号从0开始
plt.subplot2grid((3,3), (1,0), colspan=2)

pyplot的基础图标函数

函数	说明
plt.plot(x,y,fmt,…)	绘制一个坐标图
plt.boxplot(data,notch,position)	绘制一个箱形图
plt.bar(left,height,width,bottom)	绘制一个条形图
plt.barh(width,bottom,left,height)	绘制一个横向条形图
plt.polar(theta, r)	绘制绘制极坐标图
plt.pie(data, explode)	绘制饼图
plt.psd(x,NFFT=256,pad_to,Fs)	绘制功率谱密度图
plt.specgram(x,NFFT=256,pad_to,F)	绘制谱图
plt.cohere(x,y,NFFT=256,Fs)	绘制X ‐ Y的相关性函数
plt.scatter(x,y)	绘制散点图，其中，x 和 y长度相同
plt.step(x,y,where)	绘制步阶图
plt.hist(x,bins,normed)	绘制直方图
plt.contour(X,Y,Z,N)	绘制等值图
plt.vlines()	绘制垂直图
plt.stem(x,y,linefmt,markerfmt)	绘制柴火图
plt.plot_date()	绘制数据日期

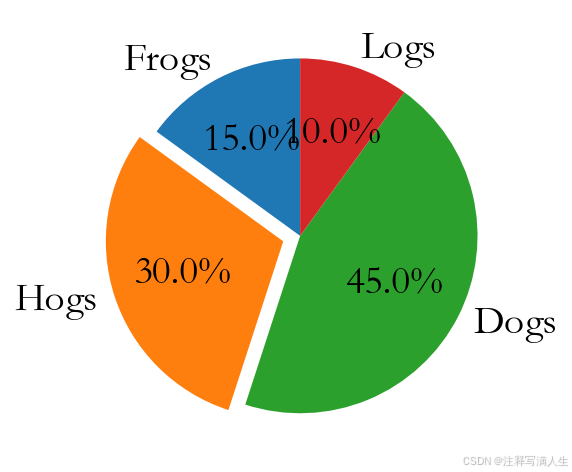

饼图的绘制

import matplotlib.pyplot as plt

labels = 'Frogs','Hogs','Dogs','Logs'
sizes = [15,30,45,10]
explode = (0,0.1,0,0)
plt.pie(sizes,explode=explode,labels = labels,autopct='%1.1f%%',shadow=False,startangle=90)
plt.show()

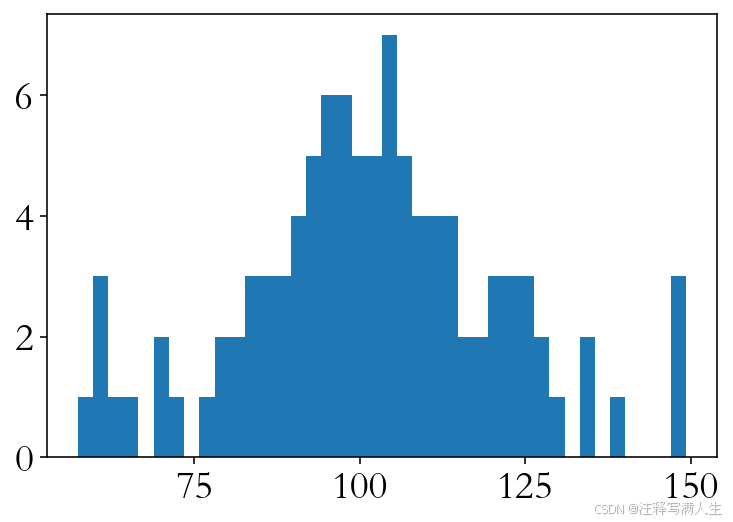

直方图的绘制

import matplotlib.pyplot as plt
import numpy as np

np.random.seed(10)
mu,sigma=100,20  #均值和标准差
a = np.random.normal(mu,sigma,size=100)
plt.hist(a,40,normed=1,histtype='stepfilled',facecolor='b',alpha=0.75)
#plt.hist(a,10,normed=1,histtype='stepfilled',facecolor='b',alpha=0.75)
plt.title('Histogram')
plt.show()

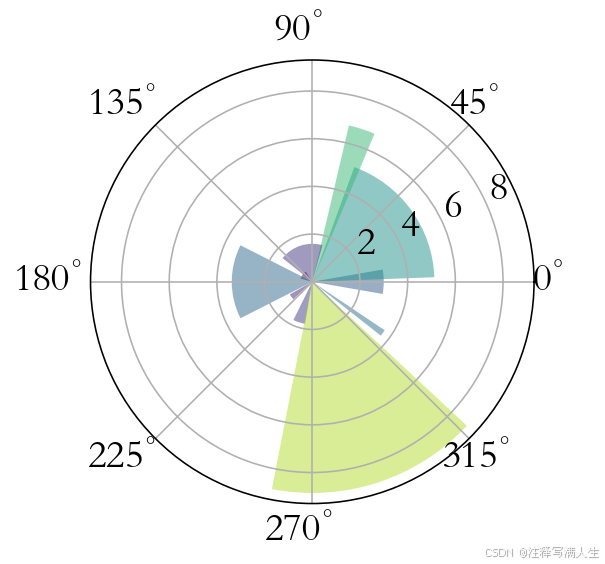

绘制极坐标图

import matplotlib.pyplot as plt
import numpy as np

N = 10
theta = np.linspace(0.0,2*np.pi,N,endpoint=False)
radii = 10 * np.random.rand(N)
width = np.pi / 2*np.random.rand(N)

ax = plt.subplot(111, projection='polar')
bars = ax.bar(theta,radii,width=width,bottom=0.0)

for r,bar in zip(radii,bars):
    bar.set_facecolor(plt.cm.viridis(r / 10.))
    bar.set_alpha(0.5)

plt.show()

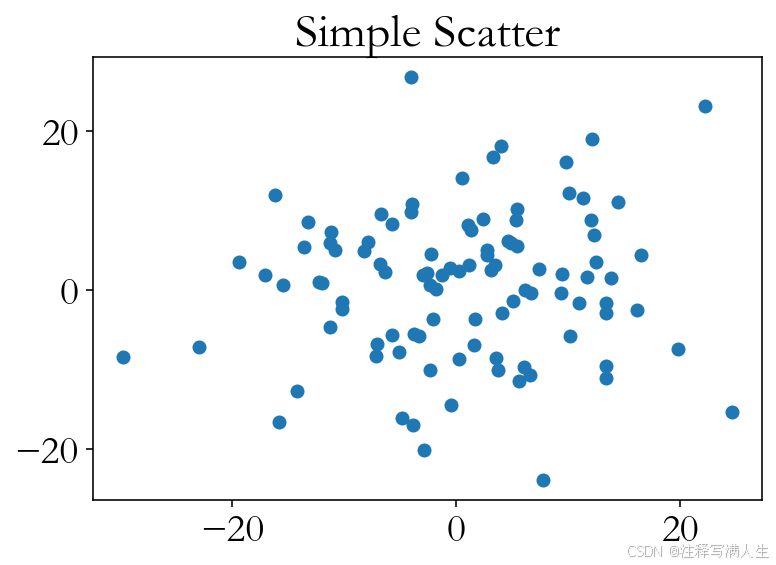

绘制散点图

import matplotlib.pyplot as plt
import numpy as np

fig,ax = plt.subplots()
ax.plot(10*np.random.randn(100),10*np.random.randn(100),'o')
ax.set_title('Simple Scatter')
plt.show()

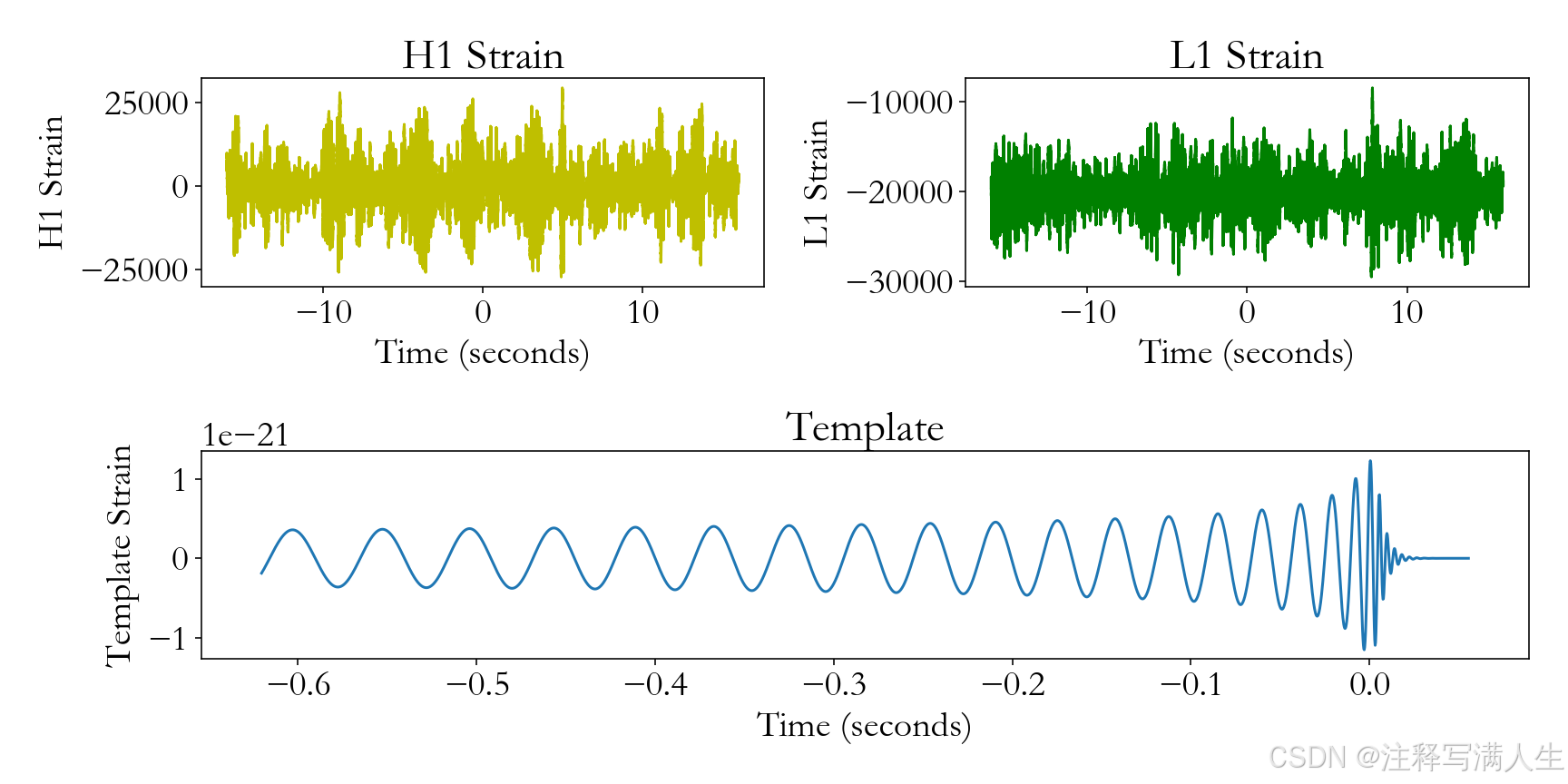

引力波的绘制

import matplotlib.pyplot as plt
import numpy as np
from scipy.io import wavfile

rate_h,hstrain=wavfile.read(r"H1_Strain.wav","rb")
rate_l,lstrain=wavfile.read(r"L1_Strain.wav","rb")
reftime,ref_H1=np.genfromtxt('wf_template.txt').transpose()

htime_interval = 1/rate_h
ltime_interval = 1/rate_l
fig = plt.figure(figsize=(12,6))

#丢失信号起始点
htime_len = hstrain.shape[0]/rate_h
htime = np.arange(-htime_len/2, htime_len/2 , htime_interval)
plth = fig.add_subplot(221)
plth.plot(htime, hstrain, 'y')
plth.set_xlabel('Time (seconds)')
plth.set_ylabel('H1 Strain')
plth.set_title('H1 Strain')

ltime_len = lstrain.shape[0]/rate_l
ltime = np.arange(-ltime_len/2, ltime_len/2 , ltime_interval)
pltl = fig.add_subplot(222)
pltl.plot(ltime, lstrain, 'g')
pltl.set_xlabel('Time (seconds)')
pltl.set_ylabel('L1 Strain')
pltl.set_title('L1 Strain')

pltref = fig.add_subplot(212)
pltref.plot(reftime, ref_H1)
pltref.set_xlabel('Time (seconds)')
pltref.set_ylabel('Template Strain')
pltref.set_title('Template')
fig.tight_layout()

plt.savefig("Gravitational_Waves_Original.png")
plt.show()
plt.close(fig)
