S3C2440-裸机篇-03 | GPIO的使用(点亮LED、按键检测)

实验1 —— 点亮一个LED

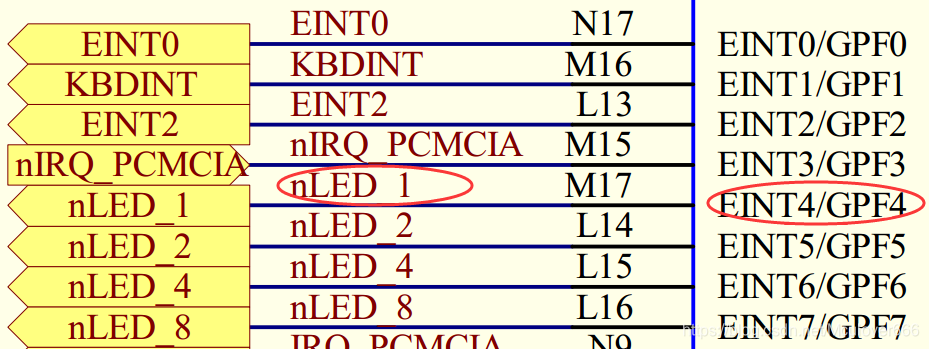

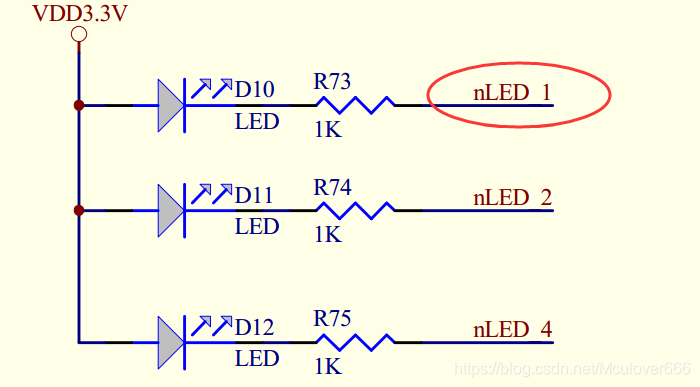

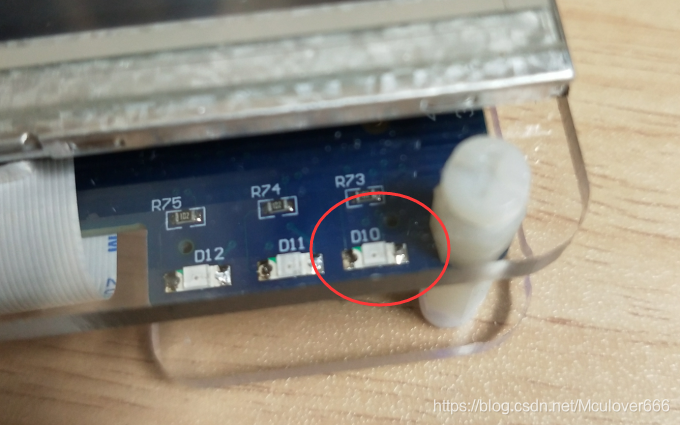

1.看原理图确定硬件如何连接

原理图中表示了芯片控制LED的硬件电路以及芯片的引脚与LED如何连接。

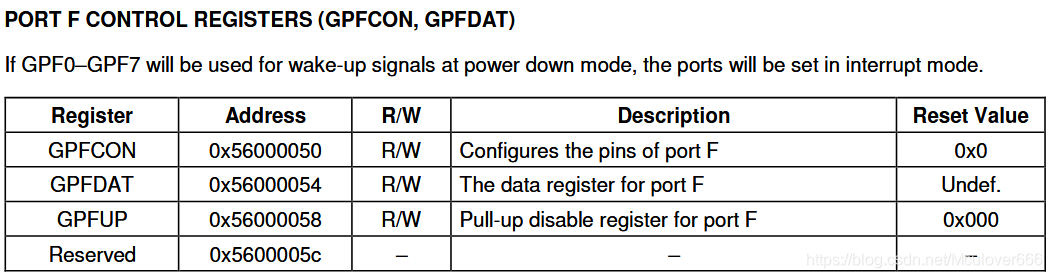

2. 看主芯片手册确定如何控制引脚

具体:如何让GPF4输出高低电平?

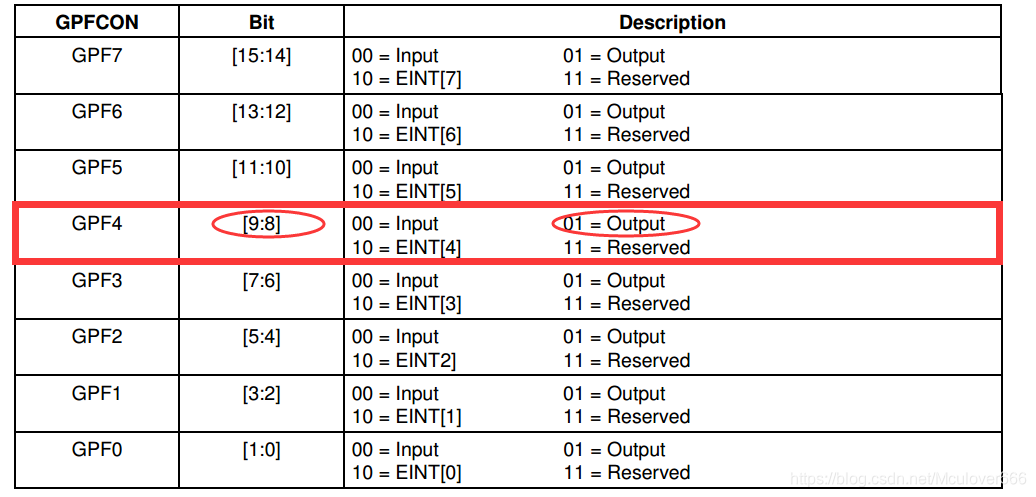

2.1.配置GPF4为输出模式(GPFCON)


设置GPFCON寄存器的第[9:8]位=0b01

2.2.配置GPF4输出高/低电平(GPFDAT)


GPFDAT的第4位为0-低电平,1-高电平。(注:corresponding,相应的)

3.汇编程序访问寄存器控制LED

3.1.编辑程序

@ brief:	点亮连接在GPF4的LED
@ author:	mculover666
@ date:		2019/3/1

.text
.global _start

_start:
	@ 设置GPFCON寄存器,GPF4为输出模式
	LDR R0,=0x56000050
	LDR R1,=0x0100
	STR R1,[R0]

	@ 设置GPFDAT寄存器,GPF4输出低电平
	LDR R0,=0X56000054
	LDR R1,=0
	STR R1,[R0]

	@程序暂停
halt:
	B halt

3.2.编译程序

  1. 汇编为二进制目标文件
arm-linux-gcc -c led_on.s -Wall -o led_on.o
  1. 链接为可执行文件elf
arm-linux-ld -Ttext 0 led_on.o -o led_on.elf
  1. 转换为bin文件
arm-linux-objcopy -O binary -S led_on.elf led_on.bin

整个编译步骤可编写为一个makefile:

TARGET = led_on

#输出所有warning
CFLAGS = -Wall

$(TARGET).bin:$(TARGET).elf
	arm-linux-objcopy -O binary -S $(TARGET).elf $(TARGET).bin
$(TARGET).elf:$(TARGET).o
	arm-linux-ld -Ttext 0 $(TARGET).o -o $(TARGET).elf
$(TARGET).o:$(TARGET).s
	arm-linux-gcc -c $(TARGET).s $(CFLAGS) -o $(TARGET).o

clean:
	rm -rf *.o *.elf *.bin

download_to_nand:
	#下载到nand flash
	oflash 0 1 0 0 0 $(TARGET).bin

3.3.烧写程序

使用oflash烧写bin文件到Nand Flash的0地址:

oflash 0 1 0 0 0 .\led_on.bin

3.4.运行程序

  1. 设置启动开关选择为Nand启动;
  2. 重新上电;

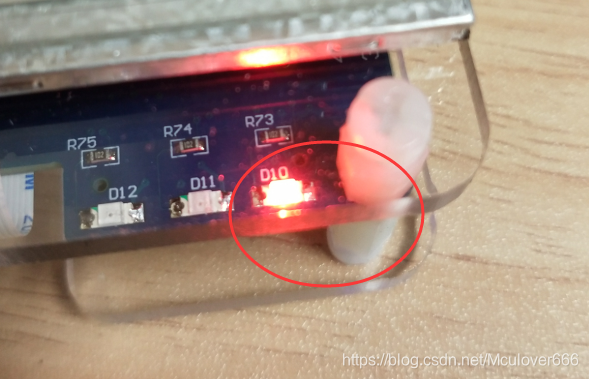

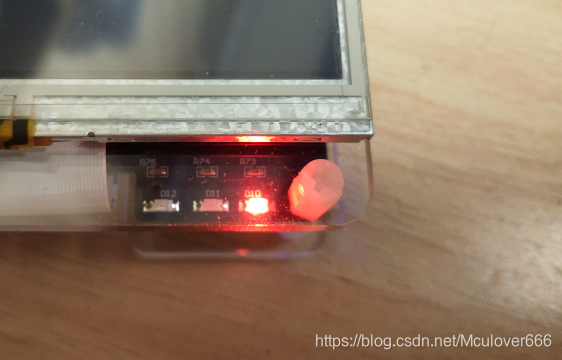

  3. 实验结果

4.C程序访问寄存器控制LED

4.1.运行C程序的前提——启动文件

  • C语言入口函数是main()函数,main函数由启动文件(刚上电时执行的汇编程序)来调用;
  • 在调用时会进行压栈操作,调用完毕进行出栈操作,所以需要设置好栈顶指针SP;
  • main函数调用完毕返回启动文件调用处。
启动文件start.s:初始化C语言运行环境,引入C程序

@ brief:	S3C2440启动文件
@ author:	mculover666

.text
.global	_start

_start:
	@ 关闭看门狗
	LDR	R0,=0x53000000
	MOV	R1,#0
	STR	R1,[R0]

	@ 设置栈顶指针SP(从Nand启动)
	LDR SP,=4096

	@ 调用main函数,保存返回地址,转入C程序
	BL	main

	@ main函数返回,程序暂停
halt:
	B	halt


4.2.编写C程序——指针+位操作

int main(void)
{

	/* 设置GPFCON寄存器,配置GPF4引脚为输出模式 */
	*(unsigned int *)0x56000050 &= ~(3<<(2*4));
	*(unsigned int *)0x56000050 |= 1<<(2*4);

	/* 设置GPFDAT寄存器,GPF4输出低电平,点亮LED */
	*(unsigned int *)0x56000054 &= ~(1<<4);

	/* 程序暂停 */
	while(1);

}

4.3.编译

TARGET = led_on

CFLAGS = -Wall	#输出所有warning

$(TARGET).bin:$(TARGET).elf
	arm-linux-objcopy -O binary -S $(TARGET).elf $(TARGET).bin

#注意:启动文件必须第一个链接
$(TARGET).elf:start.o $(TARGET).o
	arm-linux-ld -Ttext 0 start.o $(TARGET).o -o $(TARGET).elf

$(TARGET).o:$(TARGET).c
	arm-linux-gcc -c $(TARGET).c $(CFLAGS) -o $(TARGET).o
start.o:start.s
	arm-linux-gcc -c start.s $(CFLAGS) -o start.o

clean:
	rm -rf *.o *.elf *.bin

download_to_nand:
	#下载到nand flash
	oflash 0 1 0 0 0 $(TARGET).bin

4.4.烧写运行

oflash 0 1 0 0 0 .\led_on.bin

实验2 —— 按键检测

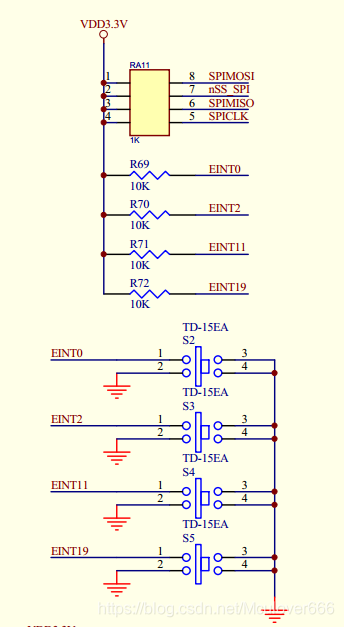

1.看原理图确定硬件如何连接


2. 看主芯片手册确定如何控制引脚

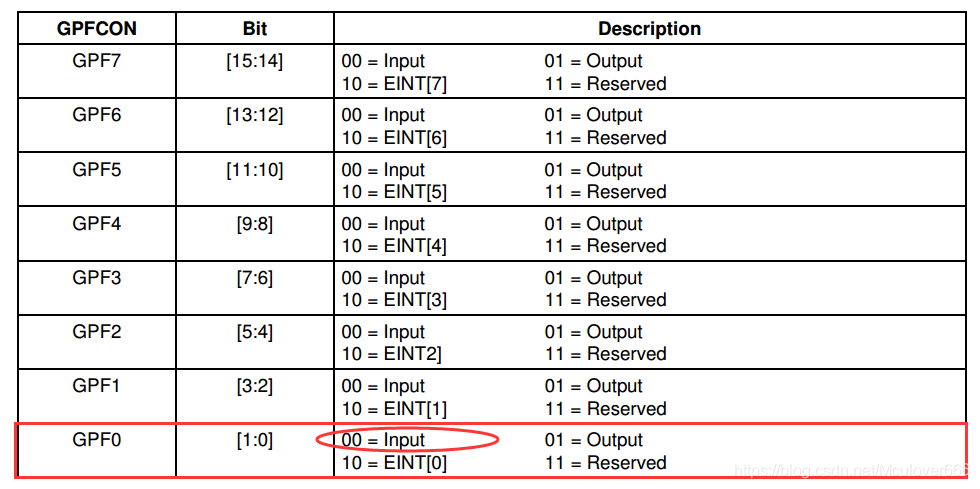

2.1.配置GPF0为输入模式(GPFCON)

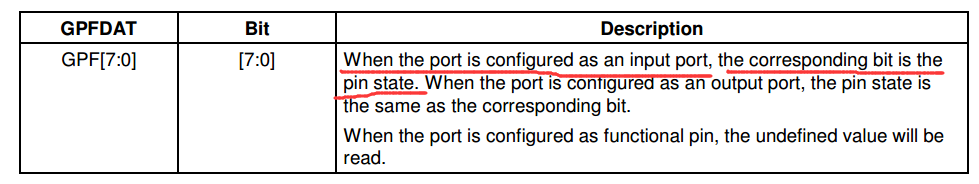

2.2.读取GPF0的状态(高/低电平)(GPFDAT)

3.C程序访问寄存器检测按键

3.1.编写程序

int main(void)
{
	volatile int GPF0_state;

	/* 设置GPFCON寄存器 */
	//设置GPF4为输出
	*(unsigned int *)0x56000050 &= ~(3<<(2*4));
	*(unsigned int *)0x56000050 |= (1<<(2*4));
	//设置GPF0为输入
	*(unsigned int *)0x56000050 &= ~(3<<(2*0));

	/* 程序死循环检测按键 */
	while(1)
	{
		/* 读取GPFDAT寄存器 */
		GPF0_state = *(unsigned int *)0x56000054;

		/* 检测GPF4引脚的状态 */
		if(GPF0_state & 0x01)
		{
			//按键未按下,上拉电阻拉为高电平,熄灭LED
			*(unsigned int *)0x56000054 |= (1<<4);
		}
		else
		{
			//按键按下,低电平,点亮LED
			*(unsigned int *)0x56000054 &= ~(1<<4);
		}
	}
}

3.2.编译程序

TARGET = key_scan

CFLAGS = -Wall	#输出所有warning

$(TARGET).bin:$(TARGET).elf
	arm-linux-objcopy -O binary -S $(TARGET).elf $(TARGET).bin

#注意:启动文件必须第一个链接
$(TARGET).elf:start.o $(TARGET).o
	arm-linux-ld -Ttext 0 start.o $(TARGET).o -o $(TARGET).elf

$(TARGET).o:$(TARGET).c
	arm-linux-gcc -c $(TARGET).c $(CFLAGS) -o $(TARGET).o
start.o:start.s
	arm-linux-gcc -c start.s $(CFLAGS) -o start.o

clean:
	rm -rf *.o *.elf *.bin

download_to_nand:
	#下载到nand flash
	oflash 0 1 0 0 0 $(TARGET).bin

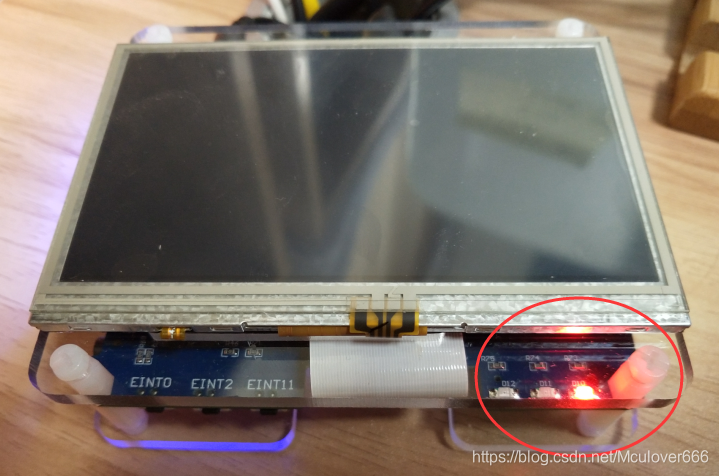

3.3.烧写程序运行

oflash 0 1 0 0 0 .\led_on.bin


实验1、2总结

通过这两个实验:

  1. S3C2440这颗处理器方面,掌握了:
  • 如何控制S3C2440的GPIO引脚:输出高低电平和检测外部输入电平(GPFCON寄存器和GPFDAT寄存器)
  • 5条常用的ARM汇编指令:MOV、LDR、STR、BL、B;
  • 编写汇编程序的基本格式;
  1. C语言方面,掌握了:
  • 在启动文件中汇编是如何转入C语言的:BL调用main函数;
  • 调用函数需要大量的使用栈,体现出启动时设置栈顶指针SP的重要性;
  • 使用C语言指针访问寄存器,使用C语言位操作语法改变寄存器数据;
  1. 在开发工具方面,掌握了:
  • arm-linux-gcc系列工具和makefile的使用;
