基本介绍

网络的主要性能参数包括带宽，时延，抖动和丢包率，用一个名词就是QOS（服务质量）。Iperf（可测丢包率）可以用来测量网络带宽和网络质量，还可以提供网络延迟抖动、数据包丢失率、最大传输单元等统计信息。参考：网络性能评估工具Iperf详解（可测丢包率）

（1）TCP方面

• 测试网络带宽。
• 报告MSS/MTU值的大小，在Windows上不支持；
• 支持通过套接字缓冲区修改TCP窗口大小。

（2）UDP方面（对UDP应用的关注点不是传输数据有多快，而是它的丢包率和延时指标）

• 可以设置指定带宽的UDP数据流

• 可以统计网络抖动值、丢包数等

• 支持多播测试

使用iperf，需要两台服务器，一台运行在服务器模式下(默认监听TCP 5001端口)，另一台运行在客户端模式下。

IPerf通过选项 -c 和 -s 决定其当前是作为客户端程序还是作为服务端程序运行，作为客户端程序运行时，-c 后面是对端服务器的IP或域名。

特性

iperf2和iperf3是很大不同的产品，各有特点，https://iperf.fr/iperf-doc.php#3change

• iPerf2 features currently supported by iPerf3 :

  • TCP and UDP tests
  • Set port (-p)
  • Setting TCP options: No delay, MSS, etc.
  • Setting UDP bandwidth (-b)
  • Setting socket buffer size (-w)
  • Reporting intervals (-i)
  • Setting the iPerf buffer (-l)
  • Bind to specific interfaces (-B)
  • IPv6 tests (-6)
  • Number of bytes to transmit (-n)
  • Length of test (-t)
  • Parallel streams (-P)
  • Setting DSCP/TOS bit vectors (-S)
  • Change number output format (-f)

• New Features in iPerf 3.0 :

  • Dynamic server (client/server parameter exchange) – Most server options from iPerf2 can now be dynamically set by the client
  • Client/server results exchange
  • A iPerf3 server accepts a single client simultaneously (multiple clients simultaneously for iPerf2)
  • iPerf API (libiperf) – Provides an easy way to use, customize and extend iPerf functionality
  • -R, Reverse test mode – Server sends, client receives
  • -O, --omit N : omit the first n seconds (to ignore TCP slowstart)
  • -b, --bandwidth n[KM] for TCP (only UDP for IPERF 2): Set target bandwidth to n bits/sec (default 1 Mbit/sec for UDP, unlimited for TCP).
  • -V, --verbose : more detailed output than before
  • -J, --json : output in JSON format
  • -Z, --zerocopy : use a ‘zero copy’ sendfile() method of sending data. This uses much less CPU.
  • -T, --title str : prefix every output line with this string
  • -F, --file name : xmit/recv the specified file
  • -A, --affinity n/n,m : set CPU affinity (cores are numbered from 0 - Linux and FreeBSD only)
  • -k, --blockcount #[KMG] : number of blocks (packets) to transmit (instead of -t or -n)
  • -4, --version4 : only use IPv4
  • -6, --version6 : only use IPv6
  • -L, --flowlabel : set IPv6 flow label (Linux only)
  • -C, --linux-congestion : set congestion control algorithm (Linux and FreeBSD only) (-Z in iPerf2)
  • -d, --debug : emit debugging output. Primarily (perhaps exclusively) of use to developers.
  • -s, --server : iPerf2 can handle multiple client requests. iPerf3 will only allow one iperf connection at a time.

• New Features in iPerf 3.1 :

  • -I, --pidfile file write a file with the process ID, most useful when running as a daemon.
  • –cport : Specify the client-side port.
  • –sctp use SCTP rather than TCP (Linux, FreeBSD and Solaris).
  • –udp-counters-64bit : Support very long-running UDP tests, which could cause a counter to overflow
  • –logfile file : send output to a log file.

• iPerf2 Features Not Supported by iPerf3 :

  • Bidirectional testing (-d / -r)
  • Data transmitted from stdin (-I)
  • TTL : time-to-live, for multicast (-T)
  • Exclude C(connection) D(data) M(multicast) S(settings) V(server) reports (-x)
  • Report as a Comma-Separated Values (-y)
  • Compatibility mode allows for use with older version of iPerf (-C)
  • -m 参数探测TCP最大MTU，ipref3没有！

安装

ipref支持手机、windows和Linux各种版本。支持多线程，在客户端与服务端支持多重连接。

龙芯mips rpm包：http://ftp.loongnix.cn/os/loongnix/1.0/os/Packages/i/，有iperf-2.0.5和iperf3-3.0.6

龙芯mips deb包：http://ftp.loongnix.cn/os/loongnix/20/mips64el/pool/main/i/iperf3/，只有3.6-2版本

中科方德：http://update.os.nfschina.com/static/NFS4.0/GenOS/RPMS/Releases/Packages/，有iperf3-3.5-3

手动安装（Linux X86）：

sudo wget -O /usr/lib/libiperf.so.0 https://iperf.fr/download/ubuntu/libiperf.so.0_3.1.3
sudo wget -O /usr/bin/iperf3 https://iperf.fr/download/ubuntu/iperf3_3.1.3
sudo chmod +x /usr/bin/iperf3

还有一个比较老的java GUI版本Jpref，有2.0和3.0，内置对应的iperf命令行。

命令格式

[客户端]
-b,--bandwidth 指定客户端通过UDP协议发送信息的带宽，默认值为1Mbit/s
-c host  以客户端模式运行，连接到IPerf服务端运行的主机IP地址或域名
-t ; -i    -t(timing)测试的时长，默认10秒；-i(interval)带宽报告周期性显示的间隔时间
-n  设置测试所发送的数据总量，#[KM] 覆盖-t选项
-d, -L  双向传输测试模式，客户端与服务端建立双向连接，并相互发送数据进行测试
-r, -L  交易模式，在客户端到服务端的测试结束后，执行服务端到客户端的测试
-P  设置客户端同时连接到服务端的并发数（在多线程允许的条件下），默认值为1
-L,--listenport 指定一个端口，服务器将利用这个端口与客户机连接
-S, --tos 设置发出包的类型，具体类型请参阅man文档
-F 指定需要传输的文件
-T 指定ttl值

[服务端]
-s  以服务端模式运行，等待客户端的连接请求
-D  Unix平台以后台守护程序运行；Windows平台下以服务形式运行

[服务端与客户端通用参数]
-f [kmKM] 分别表示以Kbits, Mbits, KBytes, MBytes显示报告，默认以Mbits为单位
-i sec 以秒为单位显示报告间隔
-l 缓冲区大小，默认是8KB
-R Run in reverse mode (server sends, client receives).
-m 显示tcp最大mtu
-o 将报告和错误信息输出到文件
-p 指定服务器端使用的端口或客户端所连接的端口
-u 使用udp协议
-w 指定TCP窗口大小，默认是8KB
-B 绑定一个主机地址或接口(当主机有多个地址或接口时使用该参数)
-C 兼容旧版本(当server端和client端版本不一样时使用)
-M 设定TCP数据包的最大mtu值
-N 设定TCP不延时
-V 传输ipv6数据包

[注] windows用iperf发流量可能需要增加-w的参数，在client端增加，如iperf3 -c 192.168.0.100 -w 16M -i 1 -P 5 -B 192.168.0.10 -t 10

使用实例

一般iperf3和iperf2都会同时使用，注意版本最好一致。

其中抖动和丢包率适应于UDP测试，而带宽测试适应于TCP和UDP，iperf不能够用来测试时延（通过PING来测试）。

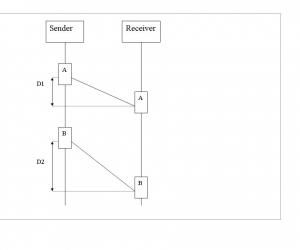

图中D1，D2分别表示包A和包B的时延。

抖动＝|D2-D1|

jitter抖动值就是连续发送时延差值的平均值。如果延时不稳定，忽快忽慢，网络就存在抖动。抖动这个指标，在VOIP，视频会议等场合，是一个非常重要的指标，如果产生抖动，往往声音和图像也会抖动，无法听清楚或者看清楚。

测试htb的时候最好用udp，udp通信开销小，测试的带宽更准确
带宽测试通常采用UDP模式，因为能测出极限带宽、时延抖动、丢包率。在进行测试时，首先以链路理论带宽作为数据发送速率进行测试，例如，从 客户端到服务器之间的链路的理论带宽为100Mbps，先用 -b 100M进行测试，然后根据测试结果（包括实际带宽，时延抖动和丢包率），再以实际带宽作为数据发送速率进行测试，会发现时延抖动和丢包率比第一次好很多，重复测试几次，就能得出稳定的实际带宽。

几个测试的报告：

• 一个iperf3打udp流量上不去的问题分析

TCP测试

j假设：192.168.1.1 为服务端，192.168.1.2为客户端

ipserf -s   #启动192.168.1.1服务端(默认监听5001端口)

（1）tcp模式下，客户端到服务器192.168.1.1上传带宽测试，测试时间为60秒

iperf -c 192.168.1.1 -t 60

iperf将尝试从客户端尽可能快地向服务端发送数据请求，并且会输出发送的数据量和网卡平均带宽值。

（2）客户端同时向服务器端发起30个连接线程

 iperf -c 192.168.1.1 -P 30 -t 60

（3）测试上、下行带宽，测试时间60秒

 iperf -c 192.168.1.1 -d -t 60

（4）通过“-n”参数指定要发送的数据量，或者"-F"一个大文件，模拟大量的数据传输。在指定“-n” “-F”参数后，“-t”参数失效。

 iperf -c 192.168.1.1 -i 10 -n 10000000000  #-n 10G ,[KMG]；

使用TCP来测试网络带宽，需要特别注意TCP窗口大小，可以使用-w参数指定。

网络通道的容量capacity = bandwidth * round-trip time

而理论TCP窗口的大小就是网络通道的容量。比如，网络带宽为40Mbit/s,回环路径消耗时间是2ms，那么TCP的窗口大小不小于40Mbit/s×2ms = 80kbit = 10Kbytes。查询iperf默认的TCP窗口大小来决定是否需要设置此参数，在此例中，窗口大小应设计大于10Kbytes，当然在实际测试中可能需要作出调整。

UDP测试

使用-u参数进行UDP测试。

• 吞吐量，抖动和丢包率需要同时测试，只能通过UDP获得。
• 与TCP测试不同的是，UDP测试不采取尽可能快地发送流量的方式，可以直接指定目标带宽。
• 此外，udp通信开销小，测试的带宽更准确。

服务端：

ipserf3 -s    #iperf3，启动192.168.1.1服务端(默认监听5001端口)

ipserf -s -u  #iperf2需要加-u，启动192.168.1.1服务端(默认监听5001端口)

客户端测试：

#测试在100Mbps带宽情况下的网络质量：指定100M带宽向对端发送数据，时间10秒，输出值间隔1秒，单位为Mbps
iperf -c 192.168.1.1 -u -i 1 -f M -t 10 -b 100M

#客户端起20个进程，每个进程 100k带宽，测试网络质量
iperf -c 192.168.1.1 -u -i 1 -w 1M -t 30 -P 20  -b 100k

改变包大小测速：

#服务器：
iperf -s -u -i 1 -p 8000 -l 1380  # 数据包大小是1380个字节

#客户端
iperf -u -c 192.168.1.1 -p 8000 -l 1380  -B 192.168.1.2 -t 100 -i 1 -b 100M #绑定本地ip

192.168.1.1 -u -i 1 -w 1M -t 30 -P 20 -b 100k

改变包大小测速：

```shell
#服务器：
iperf -s -u -i 1 -p 8000 -l 1380  # 数据包大小是1380个字节

#客户端
iperf -u -c 192.168.1.1 -p 8000 -l 1380  -B 192.168.1.2 -t 100 -i 1 -b 100M #绑定本地ip
