合成孔径雷达SAR斑马图的绘制

原创已于 2025-04-25 17:46:10 修改

· 825 阅读

6 ·

版权

文章标签：

#合成孔径雷达 #斑马图 #脉冲重复频率 #PRF

于 2025-04-25 15:43:55 首次发布

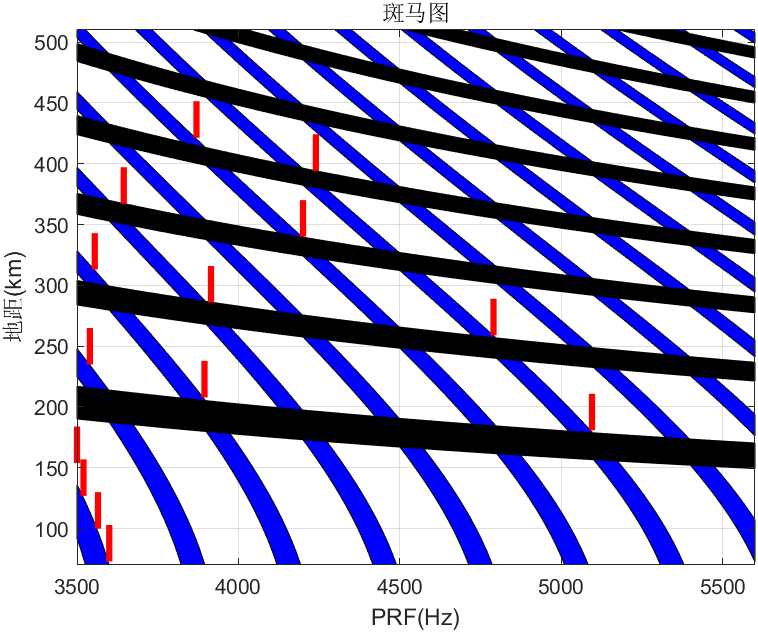

图1 斑马图及不同波位PRF选择

1.参考文献

斑马图是在合成孔径雷达设计中，非常重要的一个工具，利用斑马图可以很方便的去选取PRF，减少方位模糊和距离模糊。关于PRF和斑马图的技术细节这里不再赘述，感兴趣的朋友可以去找下这篇文献看下：

[1]朱力,于立.星载合成孔径雷达(SAR)斑马图仿真与研究[J].计算机仿真, 2003, 20(5):4.DOI:10.3969/j.issn.1006-9348.2003.05.040.

[2]易锋,刘春静.基于斑马图的天基雷达PRF设计[J].雷达科学与技术, 2015, 13(6):4.DOI:10.3969/j.issn.1672-2337.2015.06.019.

2.斑马图怎么看

因为SAR是个比较冷门的领域，虽然有几篇文章提到了斑马图，但是怎么看斑马图，怎么用斑马图，怎么画斑马图都语焉不详，比较容易搜到的资源和文章也有不少错误。前段时间花了两天研究这个事情，这里写个文章记录下画斑马图的过程，如果对您有帮助，还请点个赞。

先解释一下斑马图怎么看，斑马图的横轴是PRF，即脉冲重复频率，纵轴是地距，也可以是入射角/地心角/下视角/时间（这些参数都可以互相转换，这个很重要）。

图2 SAR成像几何示意图

斑马图上有黑色和蓝色的条纹，蓝色代表发射的脉冲宽度，黑色代表星下点回波的脉冲宽度。SAR的发射和接受不能同时进行，而星下点回波会对图像质量造成严重影响，所以，黑色和蓝色之间的白色区域，就是可选的PRF区间。图1的纵轴是地距(ground range)，那么红色的线条可以理解为成像的幅宽，即在这个PRF上，可以选取的幅宽。这十几个长块就是根据不同的波位，幅宽，在斑马图中选出的PRF，可以看到地距覆盖了70~500km的所有区域，由于地距和波位是可以相互转换的，那这个斑马图实际的意义是，在这个幅宽下，所有的波位都可以选到PRF。所以，幅宽和波位的设计是合理的。

3.斑马图怎么画

上文提到了时间（一个PRI之内），下视角（Off-Nadir Angle），入射角（Incidence Angle）都可以互相转换。这里直接给出matlab代码。

%输入：
%t，一个PRI之内的时间
%h，轨道高度
%输出：
%rs：地距
function rs=time2rs(t,h)
c=3e8;
re=6378137;
r=t*c/2;
alpha=acos((r^2+(re+h)^2-re^2)/(2*r*(re+h)));
theta=asin((re+h)*sin(alpha)/re);
rs=(theta-alpha)*re;
end

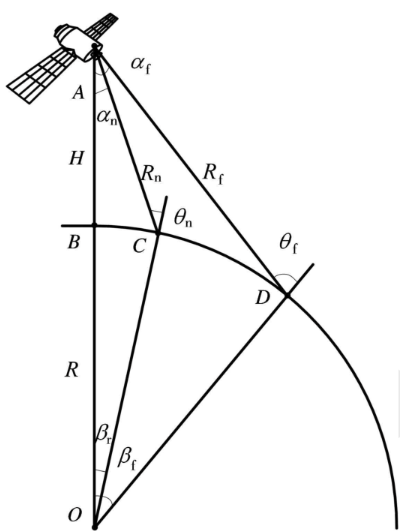

图3 SAR成像几何示意图

如图3所示，Rn和Rf是最小斜距和最大斜距，斜距和时间的转换很好理解，就是波传播一个来回的时间，tn=2*c/Rn，时间和地距的转换其实就是先把时间转换成斜距（Slant Range），再根据斜距通过通过正弦和余弦定理计算出地心角 $\beta _{n}$ ，根据圆弧周长公式将 $\beta _{n}$ 转换成地距BC。

地心角 $\beta _{n}$ 和入射角 $\theta _{n}$ 以及下视角 $\alpha _{n}$ 的关系如下：

$\beta _{n}=\theta_{n} -\alpha_{n}$

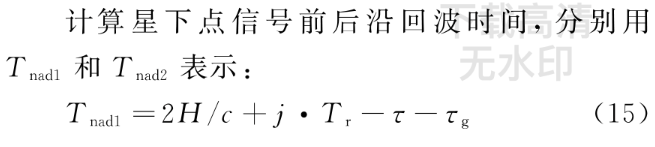

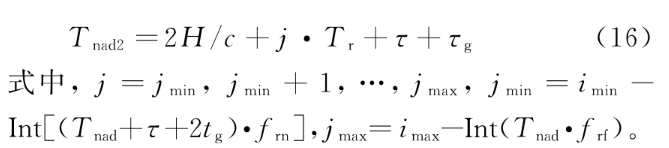

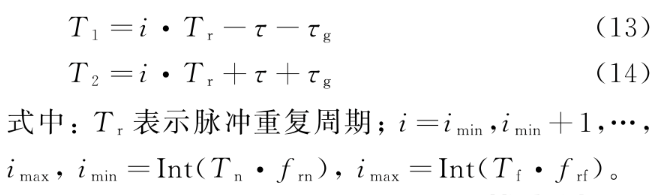

所以画斑马图实际上就是根据脉冲宽度 $\tau$ ，求一个PRI内发射的上下沿时间T1，T2，以及星下点回波的上下沿时间Tnad1，Tnad2，再把时间转成地距即可，具体公式文章里都有，下面简单列一下：

具体算法如下：

首先确定最小PRF和最大PRF， $PRF_{_{_{min}}}=2*ka*v/l_{a}$ ，其中ka是保护系数，ka大于1，v是飞行速度，la是天线方位向长度，最大PRF根据实际设计确定。

然后确定PRF采样间隔，如：

prf=prf_min:5:prf_max;

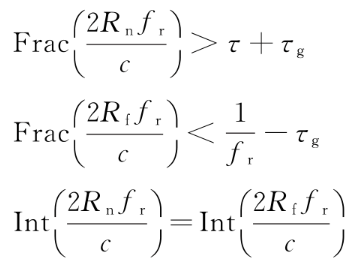

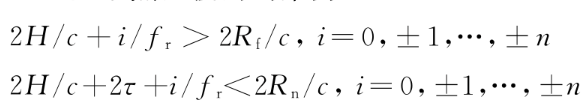

计算imax，imin，jmax，jmin，这个过程和文章是完全一致的。

beta_min=asin((re+h)*sin(alpha_min)/re)-alpha_min;
beta_max=asin((re+h)*sin(alpha_max)/re)-alpha_max;
rg_min=sin(beta_min)*re/sin(alpha_min);
rg_max=sin(beta_max)*re/sin(alpha_max);

t_n=2*rg_min/c;
t_f=2*rg_max/c;
t_nad=2*h/c-tg_min;
j_min=floor(t_n*prf_min);
j_max=floor(t_f*prf_max);
i_min=j_min-floor((t_nad+tr_min+2*tg_min)*prf_min);
i_max=j_max-floor(t_nad*prf_max);

计算发射信号干扰带：

for j=j_min:j_max
    for k=1:length(prf)
        pri=1/prf(k);%PRF转PRI
        tr=pri*tao;%PRI*发射占空比tao
        tg=tr*tao_l;%发射时间*发射保护占空比tao_l

        %计算发射信号干扰带
        t_min(k)=j/prf(k)-tr-tg;
        t_max(k)=j/prf(k)+(tr+tg);
        r2_min(k)=time2rs(t_min(k),h);
        r2_max(k)=time2rs(t_max(k),h);
    end
    fill([prf,flip(prf)],[r2_min,flip(r2_max)]/1e3,'b')
    hold on
end

计算星下点回波干扰带：

for i=i_min:i_max
    for k=1:length(prf)
        pri=1 / prf(k);%PRF转PRI
        tr=pri*tao;%PRI*发射占空比tao
        tg=tr*tao_l;%发射时间*发射保护占空比tao_l

        %计算星下点回波干扰带
        t_min(k)=2*h/c+i/prf(k)-tr-tg;
        t_max(k)=2*h/c+i/prf(k)+(tr+tg);
        r1_min(k)=time2rs(t_min(k),h);
        r1_max(k)=time2rs(t_max(k),h);
    end
    fill([prf,flip(prf)],[r1_min,flip(r1_max)]/1e3,'k')
    hold on
end

由于参数不同，完整代码我就不贴了，拒绝伸手党，大家感兴趣可以自己动手完成一下。如果感觉这篇文章对您有帮助，还请动动小手点一个赞，谢谢！
