背景

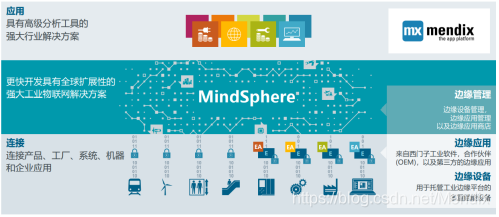

MindSphere是西门子基于云的物联网操作系统。它连接产品，工厂，系统和机器，企业通过MindSphere强大的连接能力收集来自车间、边缘设备及其他相关系统的数据，并利用这些数据进行展示、分析、预测及开发工业应用程序以提升智能化水平。如果说MindSphere帮助企业架起了工业物联网平台，打通了从底层设备到上层应用的桥梁，那么Mendix则为企业串联业务价值、拓展业务系统及打造更多的工业解决方案提供了更多的可能性。两者相辅相成，是西门子为企业数字化转型提供的最好的战略选项。

MindSphere资产管理用例（Pump Asset Example App）简介

本文的例子PumpAssetExample 是Mendix Marketplace官方提供的MindSphere应用案例，这里例子里使用了 MindSphere Asset Management Connector 并通过Mendix native REST功能调用MindSphere APIs来创建和展示OT设备的时序数据。为了将开发的应用发布到MindSphere，这里还用了以下几个模块：

MindSphere SSO
MindSphere Theme Pack
MindSphere OS Bar Connector

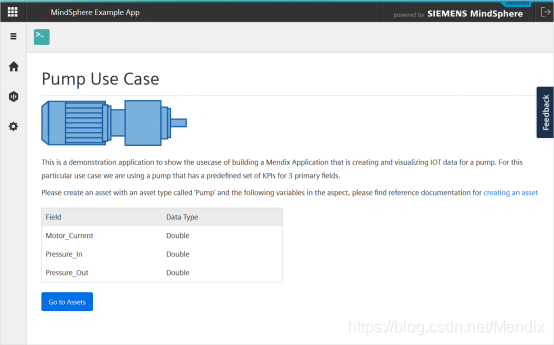

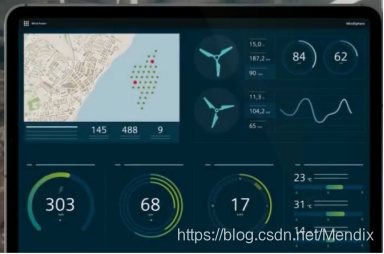

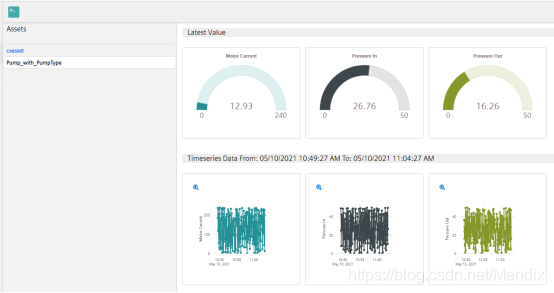

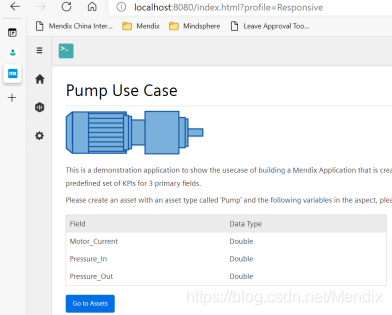

APP上线之后的效果预览：

前提条件及环境准备

首先你需要在MindSphere developer tenant 上有账号；

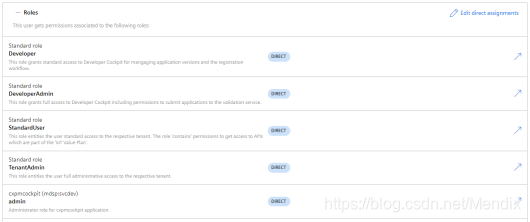

确保账号有如下权限：

mdsp:core:Developer

mdsp:core:StandardUser

mdsp:core:TenantUser

MindSphere中建立设备管理模型

我们要做的这个示例应用需要显示泵（Pump）的信息，因此需要在MindSphere资产管理（Asset Manager）中事先建好设备模型。Pump的aspect需要包含如下属性：

me	Data type	Unit
Motor_Current	DOUBLE	amps
Pressure_In	DOUBLE	psi
Pressure_Out	DOUBLE	psi

可按照如下步骤建设备模型。

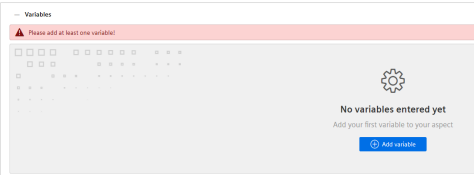

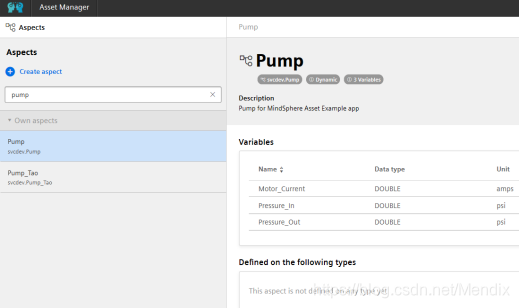

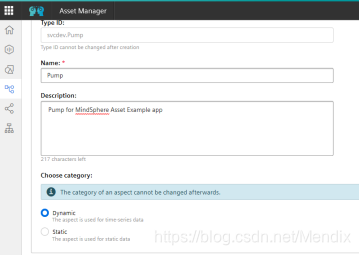

1. Aspect

登录MindSphere 进入Asset Manager。

选择Aspect->Create Aspect.

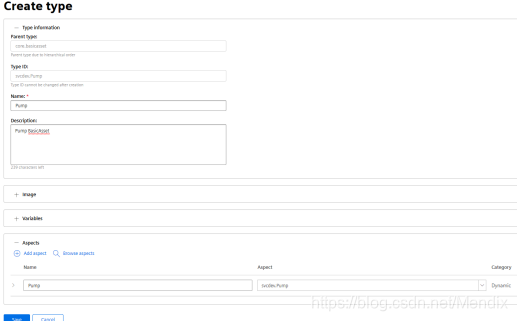

2. Types

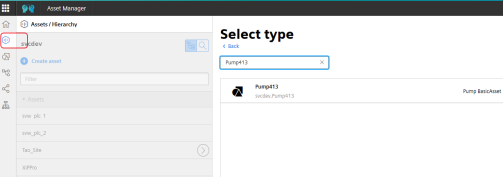

选择Types->Create Type. 创建一个BasicAsset，可命名为“Pump” (可忽略截图中的命名)。

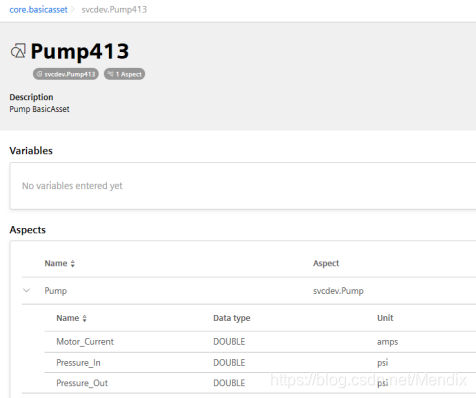

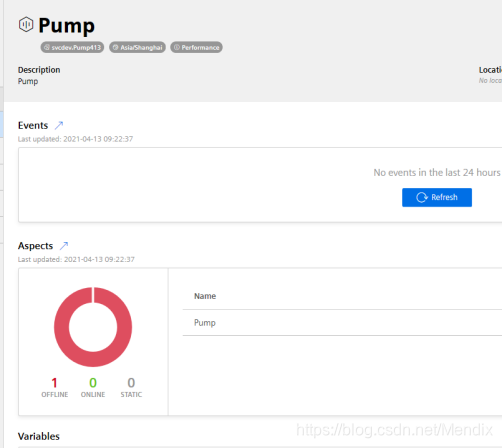

3. Assets

Assets->Create Asset.

关于创建Asset的更详细介绍，可以参考官方文档 Asset Manager – System Manual.

在Studio Pro中加载示例应用

在Mendix Studio Pro 打开APP Store.

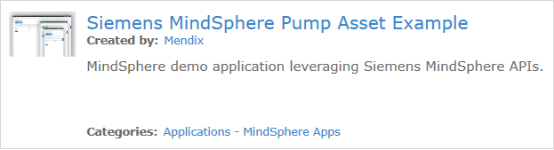

搜索框中输入关键字MindSphere ，找到名称为：Siemens MindSphere Pump Asset Example的组件。

点击下载。

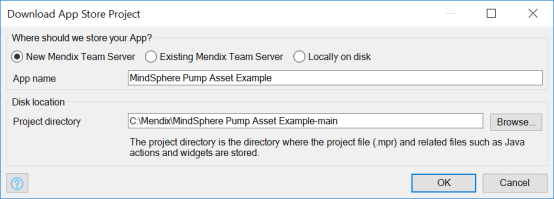

可以通过这个Sample应用新建一个应用，或者在自己已经建好的空应用中加载。

应用设计

虽说是只是复用Mendix官方提供的应用示例，还是有必要了解一下关键的应用设计步骤，因此下面我们来一起学习一下。

6.1 SSO/单点登录

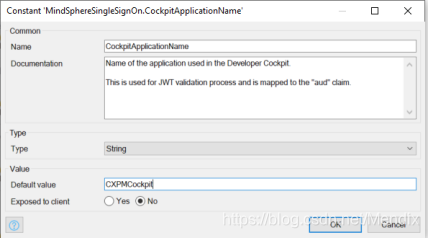

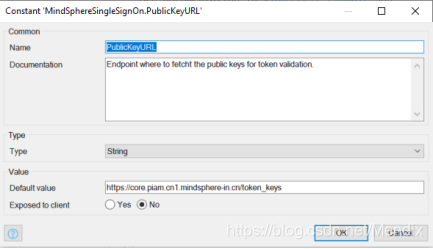

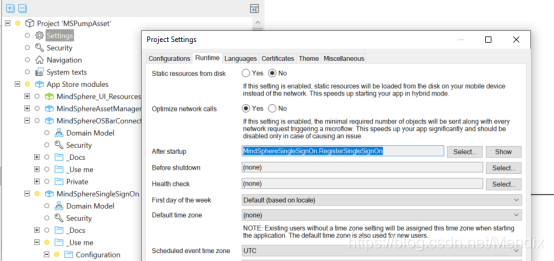

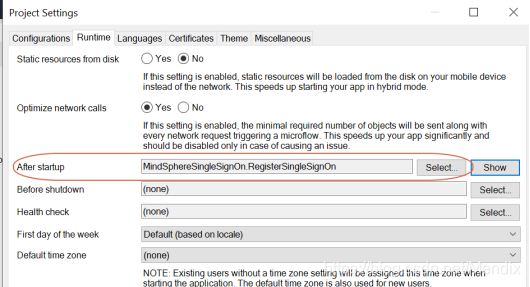

单点登录的设置要在应用的Settings->Runtime的页签下面配置，应用启动的时候可以进行调用执行。

Single Sign On通过微流MindSphereSingleSignOn.RegisterSingleSignOn实现。

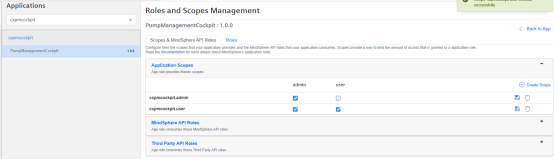

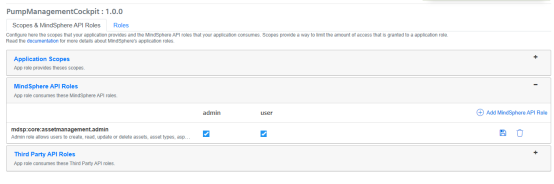

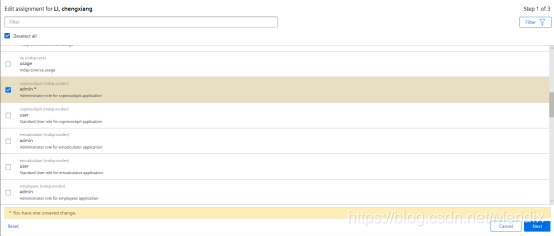

关于Mendix的用户角色与MindSphere用户角色及Scope对应的问题，我们会在部署部分讨论，更多详细信息可参照 User Scopes 。

6.2 Access Token

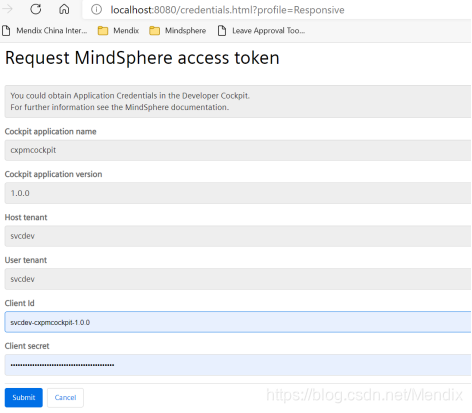

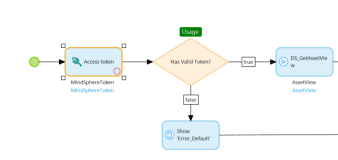

为了避免Token过期带来连接问题，在所有访问MindSphere的微流的起始位置都会调用“AccessToken”的Action对token进行更新，比如OpenAsset时：

这通过Java Action “MindSphereAccessTokenConnector”来实现。

6.3 Asset Management

MindSphere Asset Management Connector 默认提供了Asset Management功能，如获取Assets和Asset Types。

6.4 Native REST

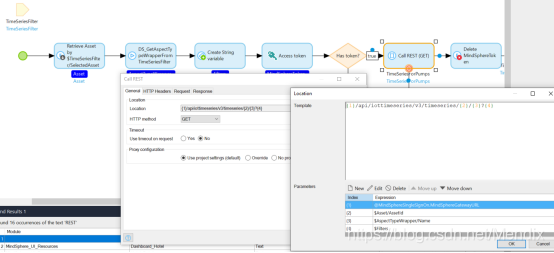

Mendix提供了REST能力以便开发者可以调用任何REST API。在这个例子中，我们通过REST call 访问MindSphere的时序数据。比如微流DS_GetTimeSeriesDataFromMindSphere中访问时序数据：

6.5 PUT Time Series

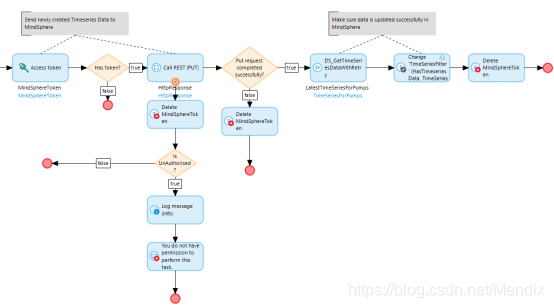

在更新时序数据的时候，由于MindSphere本身通过队列机制来处理request，因此在应用中通过微流ACT_PutTimeSeriesData的REST Call去PUT 时序数据的时候通常不会一次成功（返回204）。所以在微流设计中，采用了Retry机制（子微流DS_GetTimeSeriesDataWithRetry 实现），例如每隔50毫秒GET一次，指导PUT成功为止。

应用部署至MindSphere

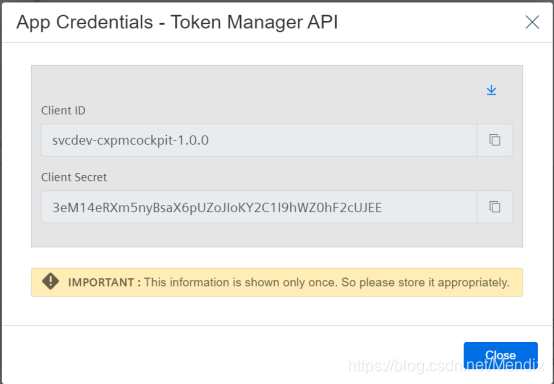

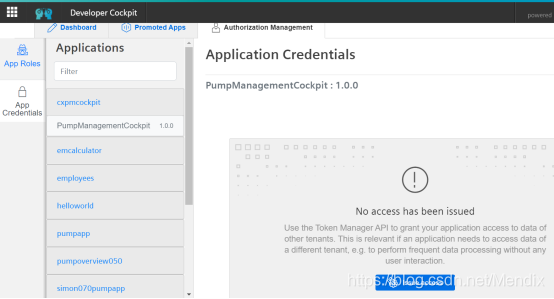

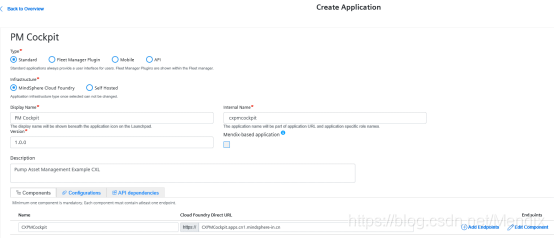

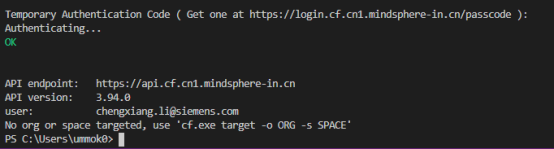

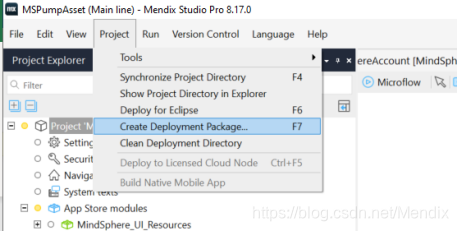

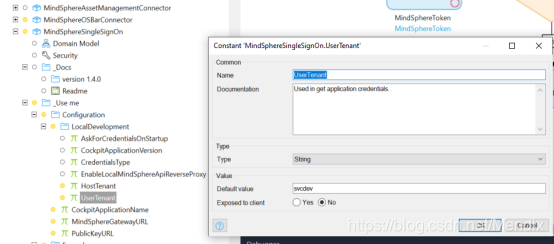

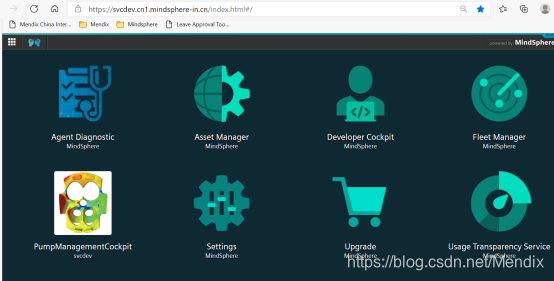

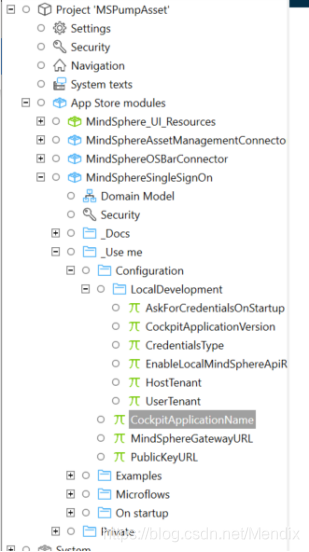

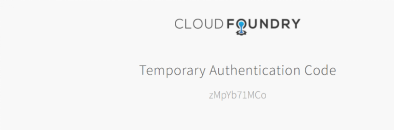

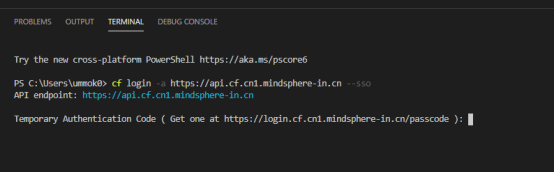

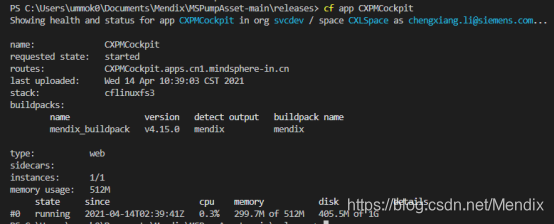

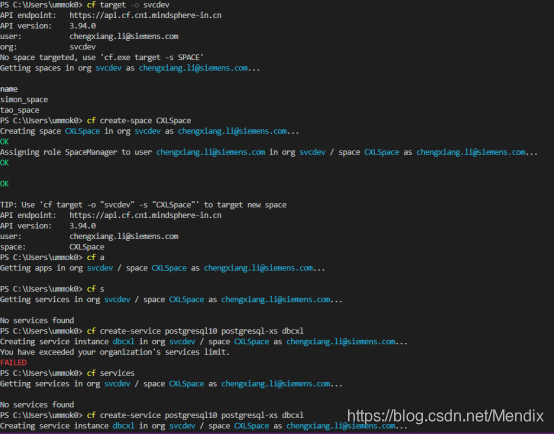

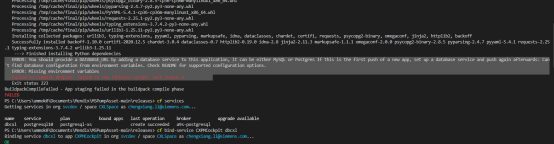

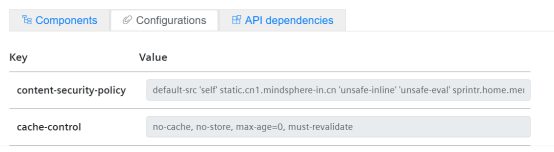

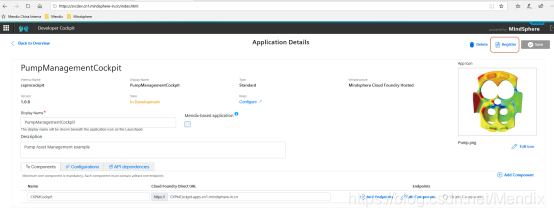

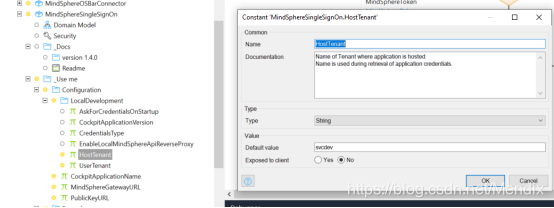

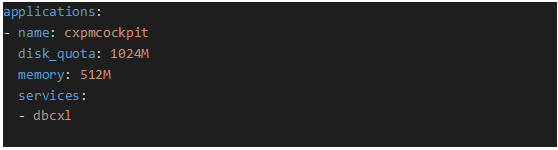

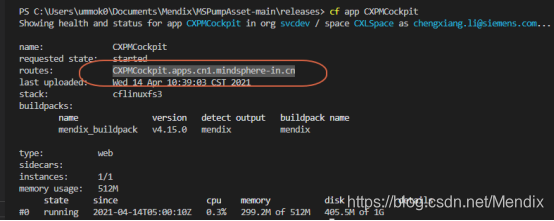

部署应用至MindSphere需要完成的步骤包括，参数配置，Push到Cloud Foundry和在MindSphere Launchpad里进行设置。详细的信息官方文档 Siemens MindSphere – deployment有描述，重点参照第四章Configuring the Modules和第五章Deploying Your App，这里会把必要步骤截图讲解。
