CWMP协议
1、概念
CWMP协议又称TR-069协议,主要用于多设备管理,是应用层管理协议。中文名CPE广域网管理协议(CPE WAN Management Protocol)。
TR-069协议提供了对网络设备管理配置的通用框架、消息规范、管理方法以及数据模型。
CWMP采用ACS与CPE模型对设备进行管理,CPE(Customer Premise(s) Equipment)即用户终端设备,ACS(Auto-Configuration Server)则为自动配置服务器。ACS可以对CPE进行远程集中管理,解决CPE设备的管理困难,节约维护成本,提高问题解决效率。
2、网络架构
如上图所示为TR-069的基础网络架构,TR-069的网络元素主要有:
①ACS:自动配置服务器,网络中的管理设备
②CPE:用户端设备,被管理设备

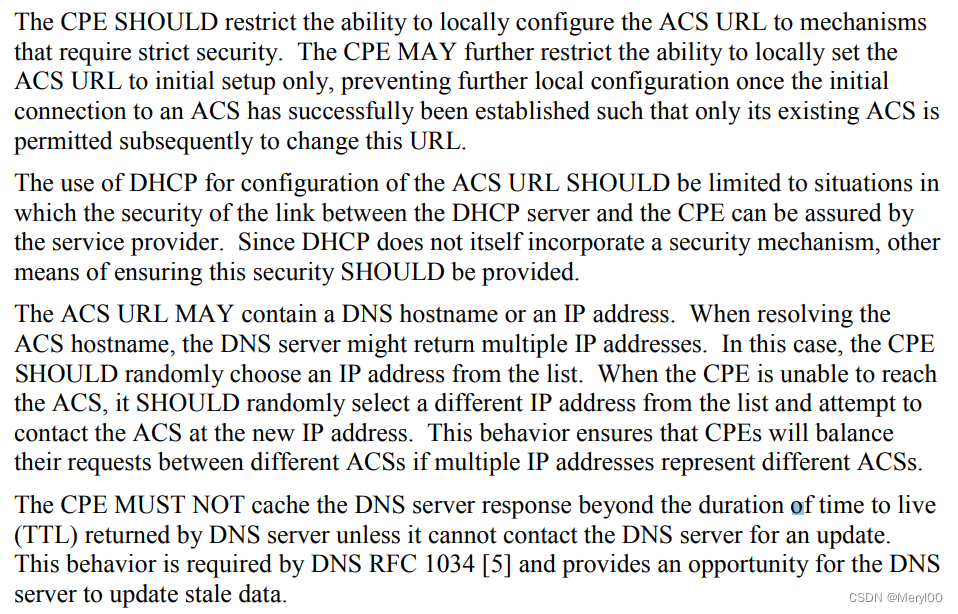

③DNS Server:域名服务器。TR-069协议规定ACS和CPE使用URL地址来互相标识和访问,DNS则用于帮助解析URL参数

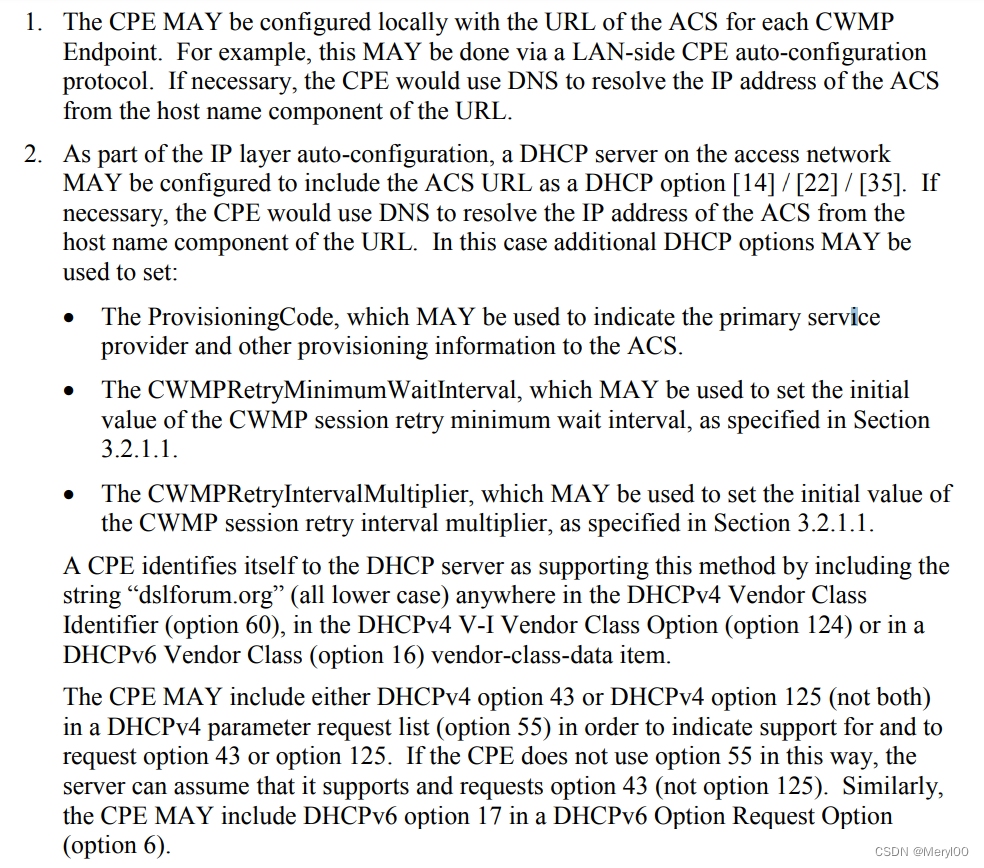

④DHCP Server:动态主机配置协议服务器。用于给ACS和CPE分配IP地址,使用DHCP报文中的option字段给CPE配置参数。

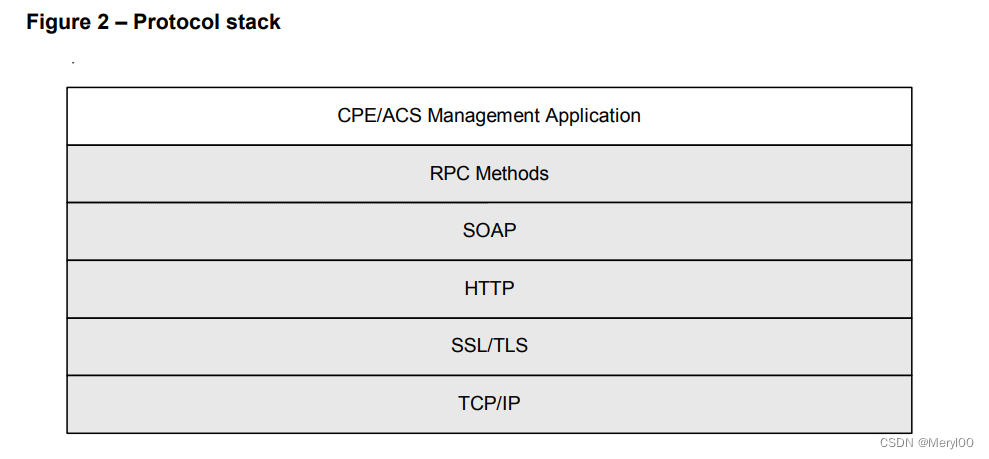

3、协议栈结构

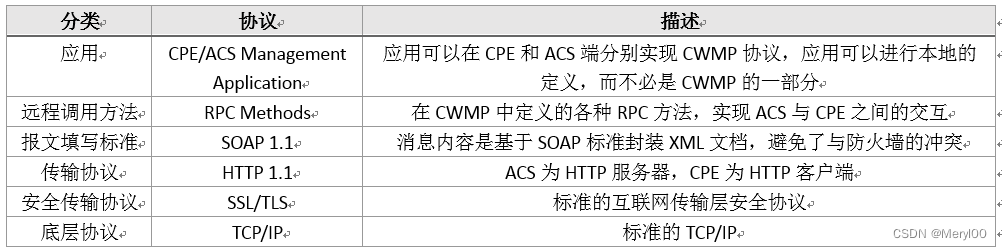

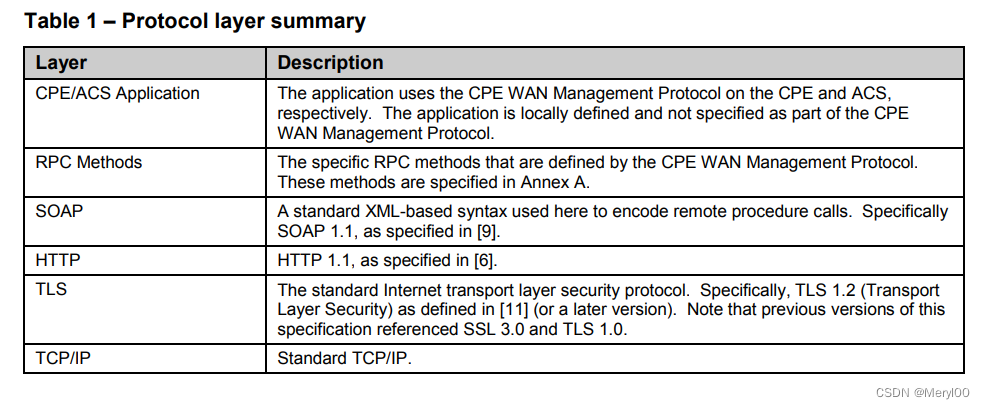

协议各层概要
4、基本功能
①ACS和CPE自动连接,CPE可以通过发送Inform报文自动连接ACS
CPE启动,根据获取的URL找到相应的ACS,发起自动连接。
CPE使能周期性发送Inform报文功能。
CPE能够定时发送报文。
若当前会话未结束,连接异常中断,而CPE自动重新连接的次数未达到上限,此时CPE也会重连。
②支持ACS对CPE的自动配置
CPE上线时,ACS自动下发配置给CPE,完成对CPE的配置。
自动配置的主要参数:
(ConfigFile)配置文件
(URL)ACS地址
(Username)ACS用户名
(Password)ACS密码
(PeriodicInformEnable)Inform报文自动发送标志
(PeriodicInformInterval)Inform报文周期发送时间间隔
(PeriodicInformTime)Inform报文定期发送日期
③支持对CPE系统镜像文件和配置文件的上传/下载管理
④支持ACS对CPE状态和性能的监控
ACS可以监控与其相连的CPE的各种参数,由于不同的CPE具有不同的性能,可执行的功能也各异,因此ACS必须能识别不同类型CPE的性能,并监控到CPE的当前配置以及配置的变更。CWMP允许网络管理人员自定义监控参数并通过ACS获取这些参数,以便了解CPE的状态和统计信息。

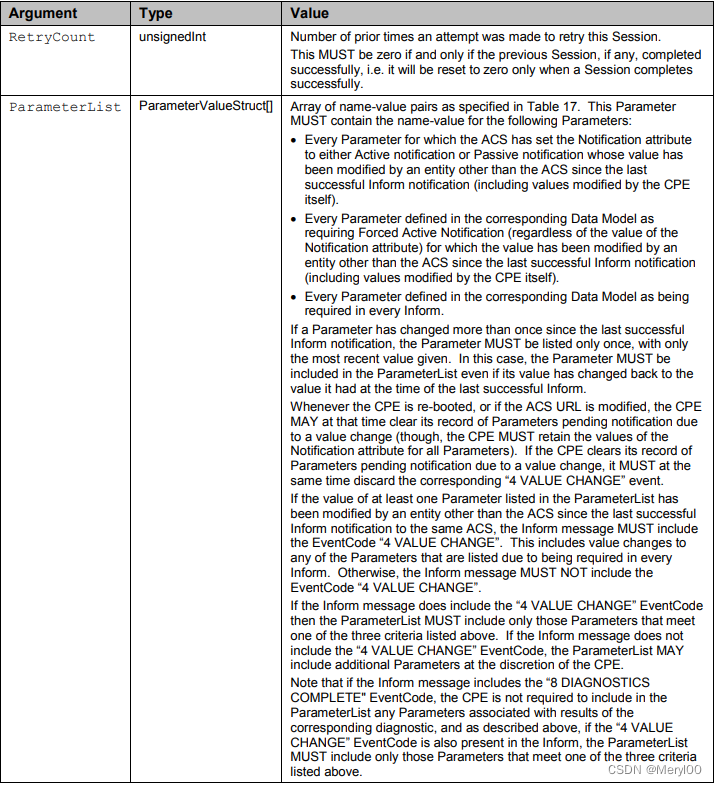

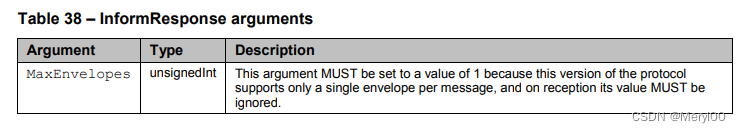

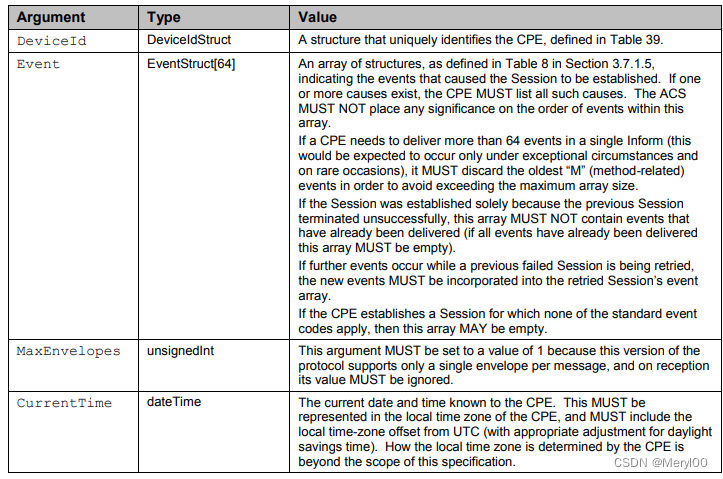

每当建立与ACS的会话时,CPE必须调用Inform方法来初始化事务序列。调用参数定义和响应参数定义如下表。
5、TR-069主要方法

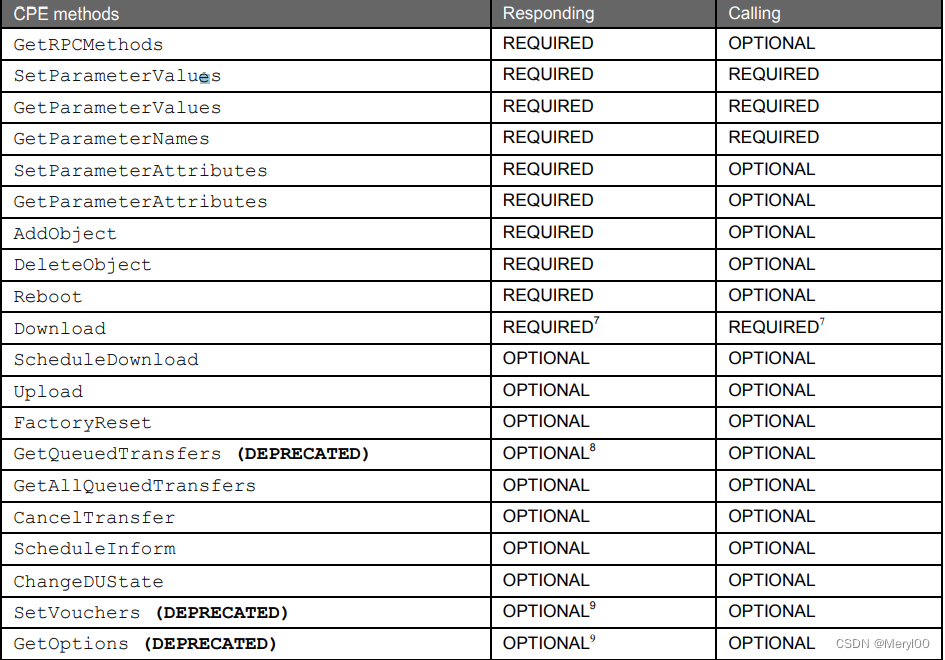

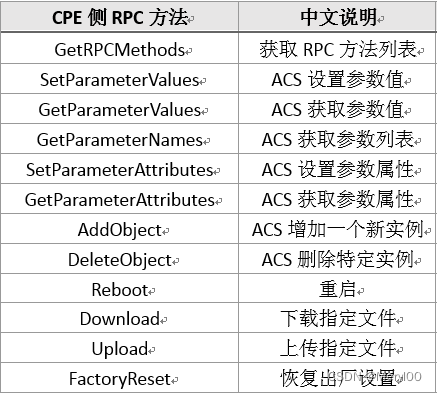

①CPE Methods

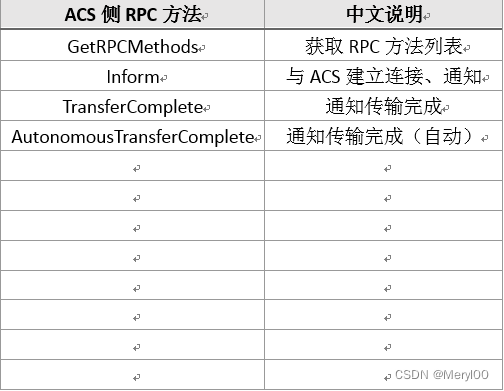

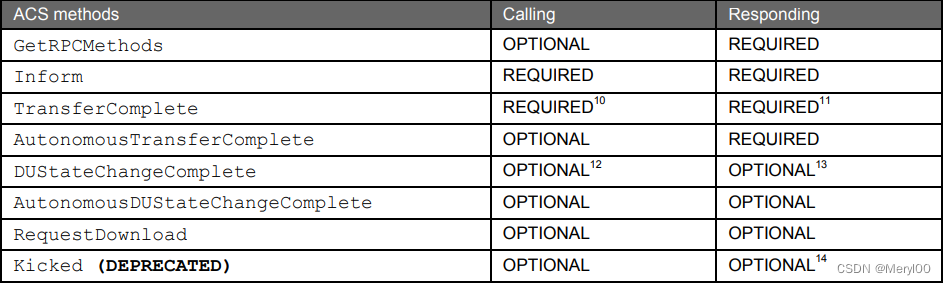

②ACS Methods

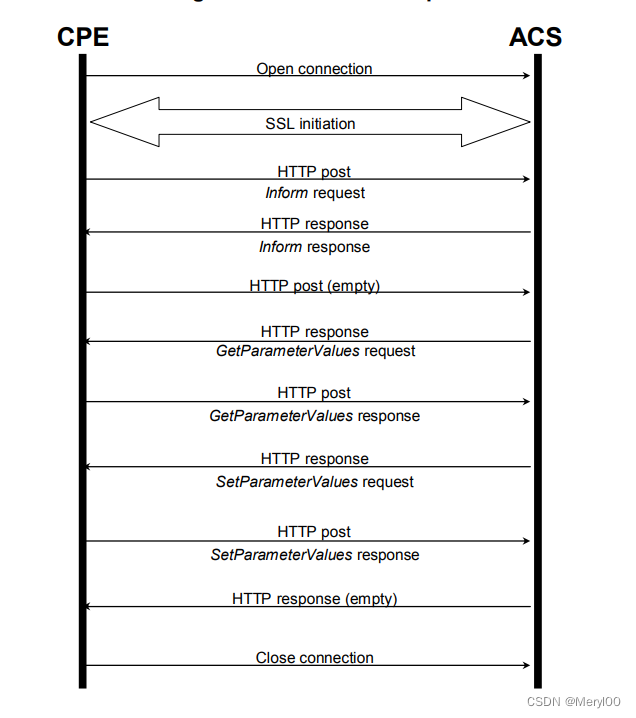

6、TR-069交互流程
(1)建立TCP连接。
(2)SSL初始化,建立安全机制。
(3)CPE发送Inform报文,开始建立CWMP连接。
(4)CPE通过认证后,ACS返回Inform响应报文,连接建立。
(5)若CPE没有其他请求,则发送一个空的报文,满足HTTP报文请求/响应报文交互规则。
(6)ACS查询CPE设置的ACS URL的值。
(7)CPE将获取到的ACS URL的值回应给ACS。
(8)ACS检测到CPE的ACS URL为本机的URL值,则发起Set请求,将CPE的ACS URL设置为备用ACS的URL的值。
(9)设置成功,CPE发送响应报文。
(10)ACS发送空报文,没有其他请求。
(11)CPE关闭连接。
