文章分享：串馈双环毫米波高增益天线

**摘要：**提出了一种基于环形结构的毫米波高增益天线。通过环形结构的设计，该天线相当于有多个对称振子在进行辐射，可以看作由多个对称振子天线所组成的阵列。基于此设计，天线在工作频带28-32GHz内的最高增益为13dBi。

一、天线结构

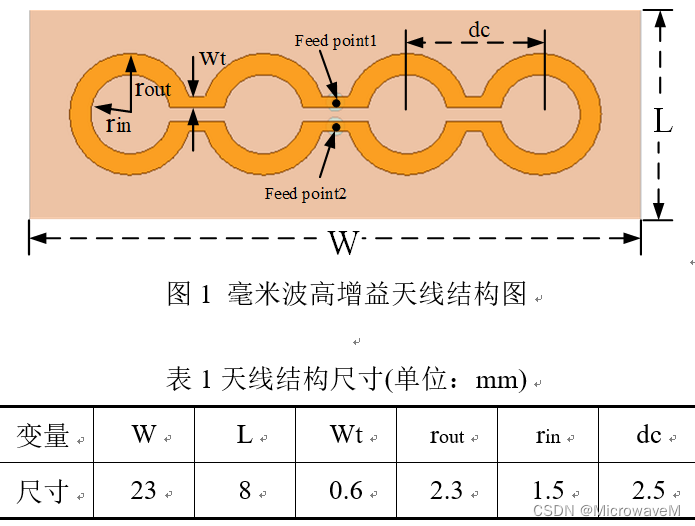

天线结构如图1所示，此毫米波高增益天线被制作在厚度为0.787 mm，介电常数为2.2，损耗角正切为0.02的Rogers5880介质基板上。天线辐射结构由四个环状结构组成，四个环状结构以串联的方式连接在一起。天线的辐射结构位于介质基板的正面；介质基板的背面为接地板。天线采用两个50欧姆的同轴端口进行差分馈电。所设计天线的尺寸如表1所示。

二、天线仿真结果

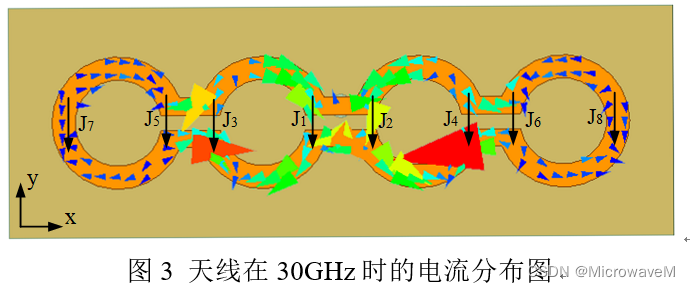

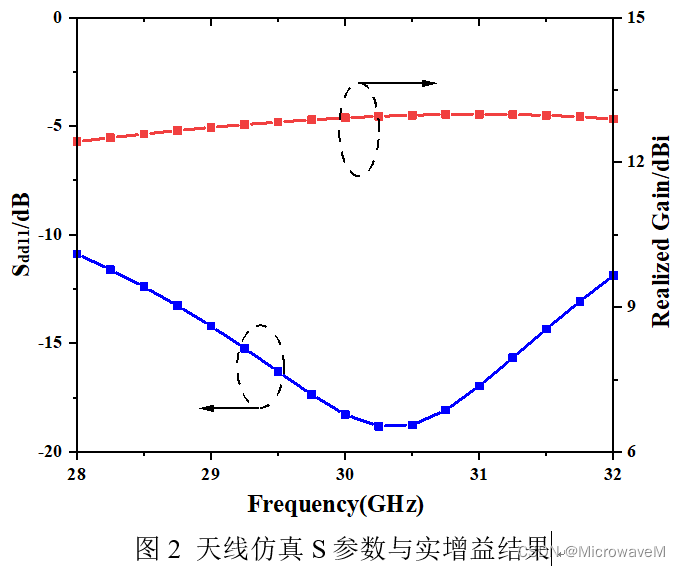

采用商用仿真软件HFSS对天线进行仿真分析。图2为仿真得到的天线的S参数与实增益的结果图。 从仿真结果可以得到天线的工作带宽为28-32GHz，天线在工作带宽内的增益为12.5-13dBi。同时当串联的环的更多时，其增益将会进一步的提高，设计结构简单。图3为天线在30GHz时的矢量电流分布图，由图中所示的矢量电流分布可以看出在x方向上分布的电流方向是相反的，可相互抵消所以不会产生有效的辐射；而在y方向上的电流J1-J8的方向则是相同的，产生有效的辐射；其中J5~J8的电流强度较弱，产生的辐射较弱。从电流分布可以看出，整个天线天线的结构可以看作由多个对称振子所组成的阵列 ，所以整个天线结构可以得到较高的增益。图4为天线在28GHz、30GHz和32GHz时的方向图。从天线的方向图可以看出所设计的毫米波高增益天线在整个工作频带内还具有低副瓣的特点，在天线的工作频带内天线的副瓣均可低于15dB。同时，还可以看到由于双端口的差分馈电的原因导致天线的交叉极化水平很低。

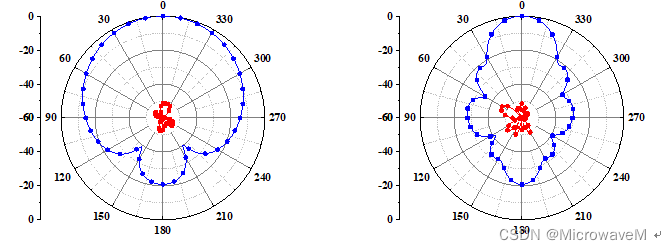

图4 30GHz处的主极化与交叉极化方向图

三、结论

提出了一种基于环形结构的具有高增益特性的毫米波天线。通过对天线上矢量电流分布的分析，整个天线可以看作由8个对称振子所组成的阵列天线，所以可以获得较高的增益。仿真得出天线的工作带宽为28~32GHz，在整个工作带宽内的最高增益为13dBi。
