S7-1500与MR20一体式IO在博途V18的组态过程

一、系统概述

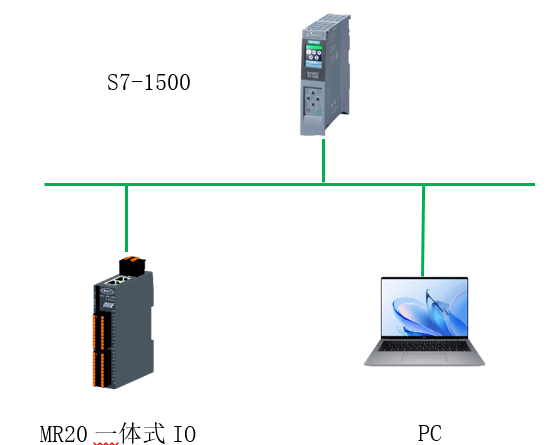

MR20一体式IO是一个高度灵活的一体式I/O 系统，具有众多优点(见下图),本文主要演示MR20-PN-1616与西门子S7-1500控制器连接的演示过程

二、实验材料

序号	名称	订货号	数量	品牌	备注
1	32点一体式IO	MR20-PN-1616	1	明达
2	GSD文件		1	明达	官网下载
3	CPU 1511-1 PN	6ES7 511-1AK02-0AB0	1	西门子
4	组态软件	TIA Portal V18	1	西门子
5	开关电源	NDR-120-24	1	明纬

三、组态过程

1. 组态步骤：

• 连接S7-1500和MR20-PN-1616

• 接通控制电源

• 安装GSD文件

• 在TIA Portal V18中组态

• 将组态下载到控制器

• 检查LED指示灯

• 测试输入输出信号

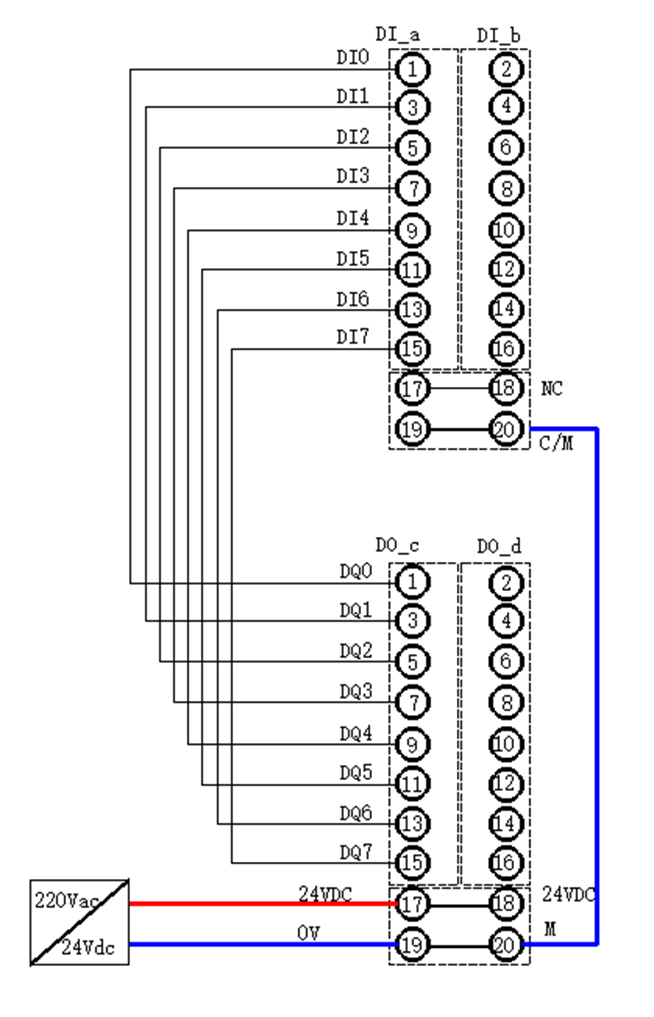

• MR20-PN-1616接线图如下，我们通过控制开关量输出点，查看开关量输入点信号是否正常




1. 在 TIA Portal V18安装GSD文件

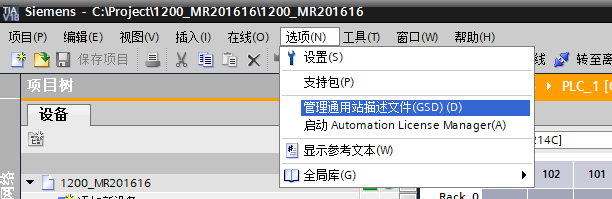

点击菜单栏→选项→管理通用站描述文件（GSD）

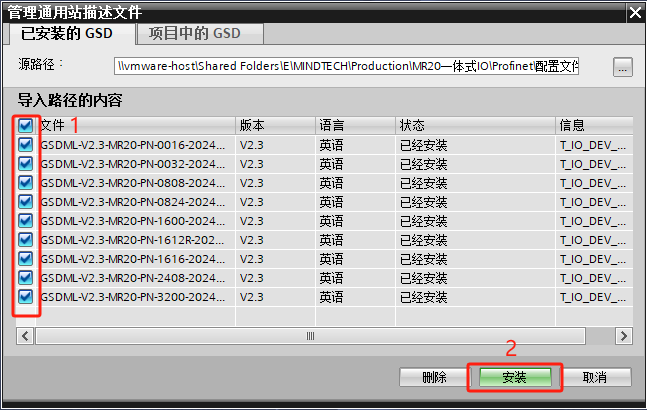

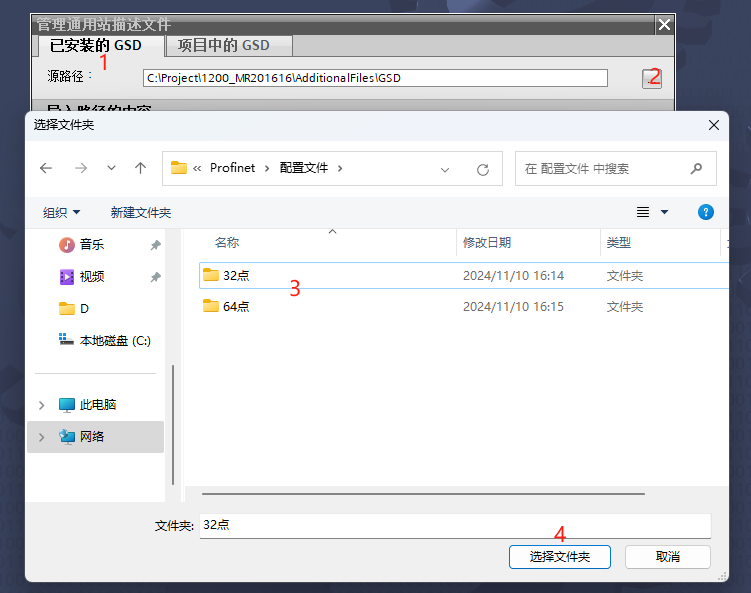

  3、点击浏览，找到GSD文件存储目录, 选择对应的GSD文件夹，点击打开，勾选需要的GSD文件后点击安装。

   4、设置PG/PC接口

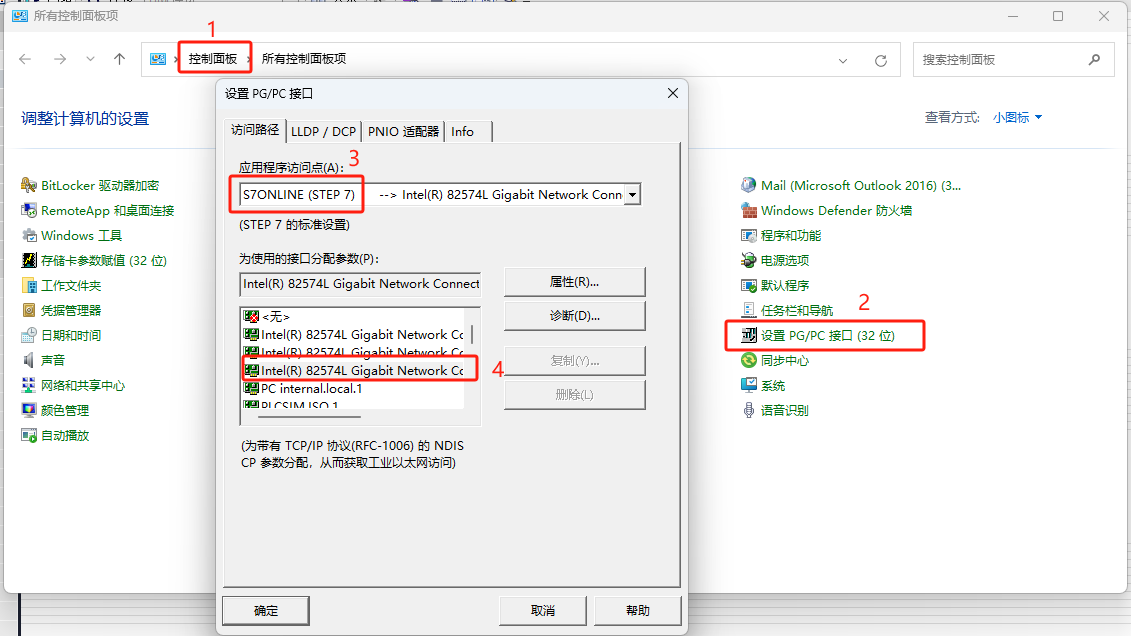

                            打开控制面板（小图标显示）→设置PG/PC接口→选择S70NLINE(STEP7)→选择对应的物理网卡，如下图所示

   5、添加硬件组态（增加CPU1511此处省略）

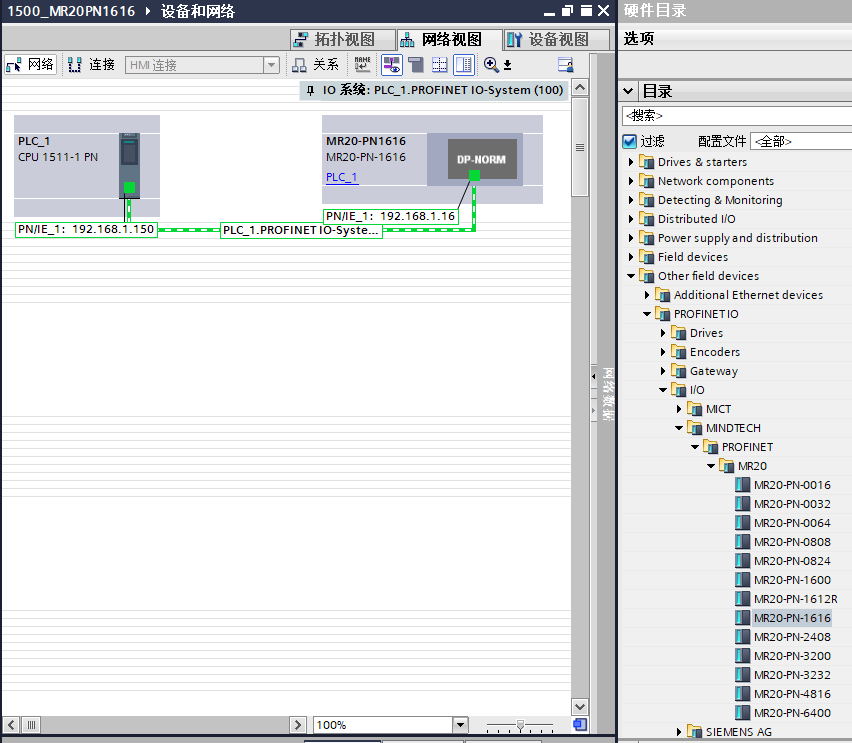

                         切换至网络视图，在硬件目录中按以下路径展开：Tther field devices→PROFINET IO→I/O→MINDTECH→PROFINET→MR20,将对应的产品拖放至网络视图中，此处我们以MR20-PN-1616为例。

  6、设置IP地址，分配设备名称

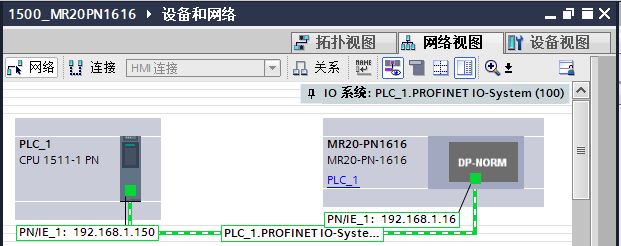

点击MR20-PN-1616的未分配，将其分配给PLC_1.PROFINET接口_1，并设置CPU和MR20-PN-1616的IP地址。

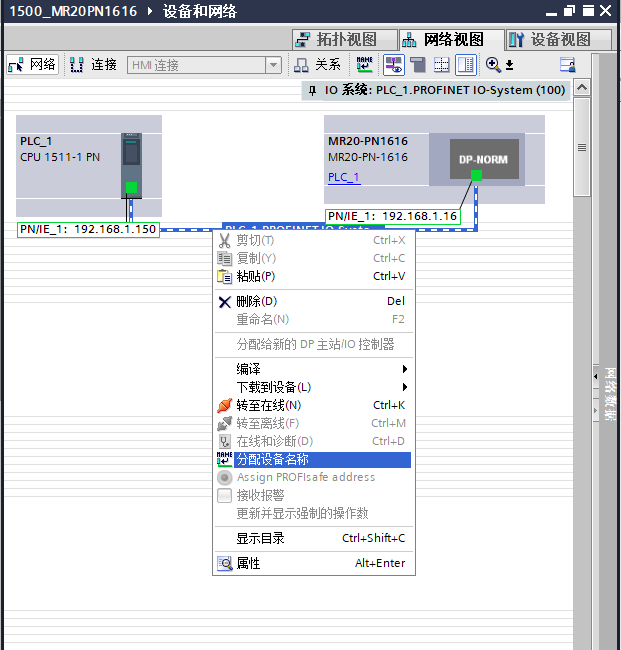

右键网络，点击分配设备名称

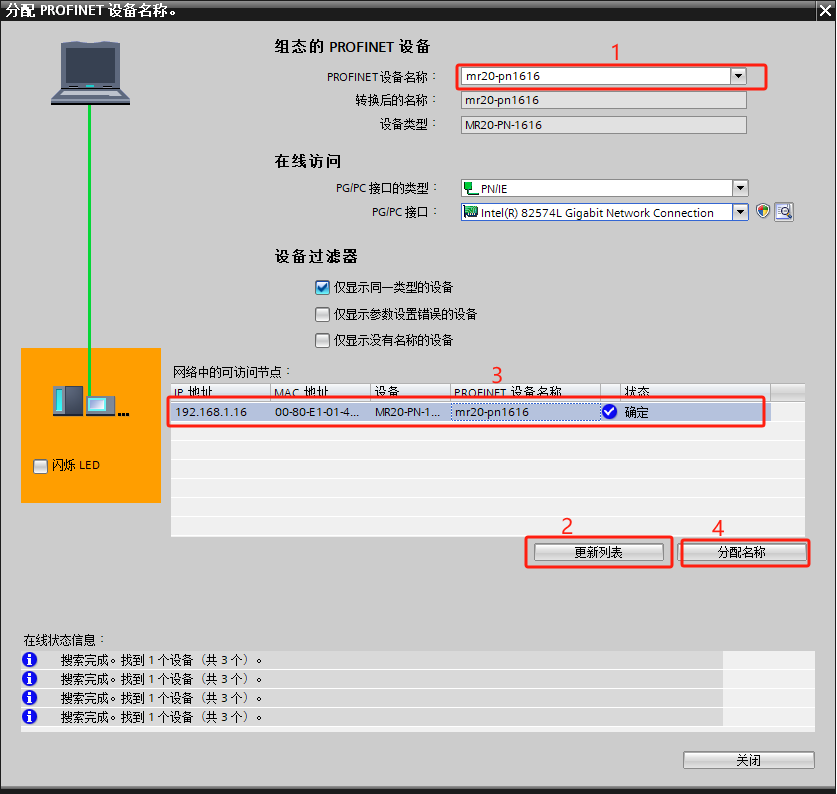

    在PROFINET设备名称处选择对应的产品，设备过滤器可根据需求进行选择，点击更新列表，选中对应的设备，点击分配名称即可完成设备名称分配。

7.建立监控表

打开硬件组态，找到MR20-PN-1616，点击设备概览，可以在I地址、Q地址处根据需要调整地址，此处我们以默认地址进行演示。

8.下载程序

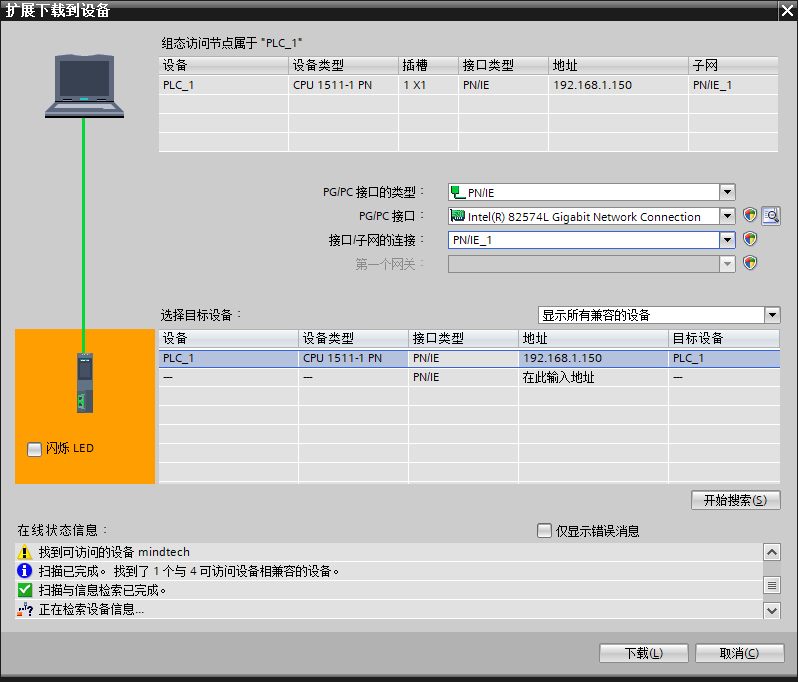

选中CPU，点击下载按钮，点击搜索，选择CPU后，点击下载，如下图所示。

四、组态测试

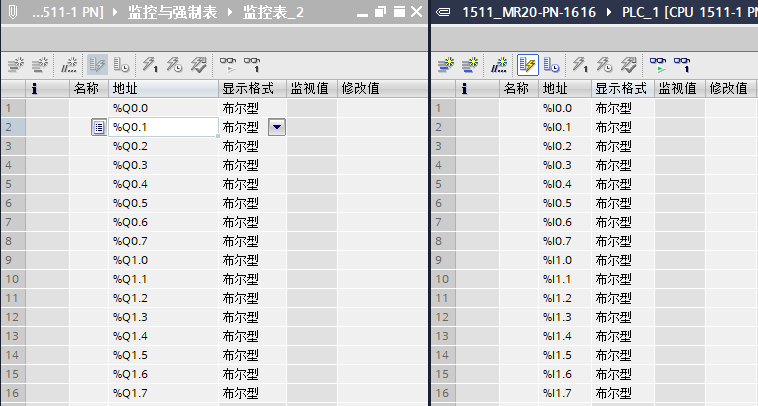

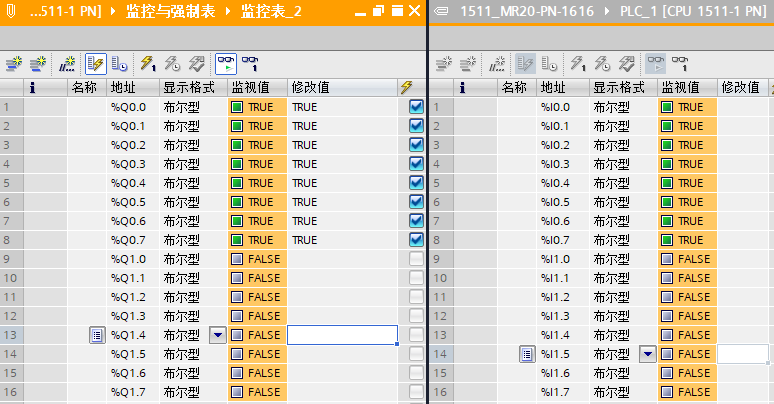

打开监控表，通过控制开关量输出点为的状态，查看开关量输出点的状态变化是否也输出点一致，即可判断测试是否正常，如下图所示：
