零基础也能玩转摄像头扫码解析！从原理到实战全揭秘~

还在为复杂的扫码开发流程头疼？本教程将带你从摄像头基础原理出发，手把手教你搭建一套完整的扫码解析系统！无论是拍照识别二维码还是解码条形码，通过简洁的代码示例，你都能快速掌握核心技术，轻松应对各类扫码场景。

一、主要硬件准备

1.1 主要硬件

Air780EPM开发板套件，含LCD+摄像头+4G天线；

支持数据传输的USB数据线；

Win10及其以上PC电脑。

1.2 接线示意

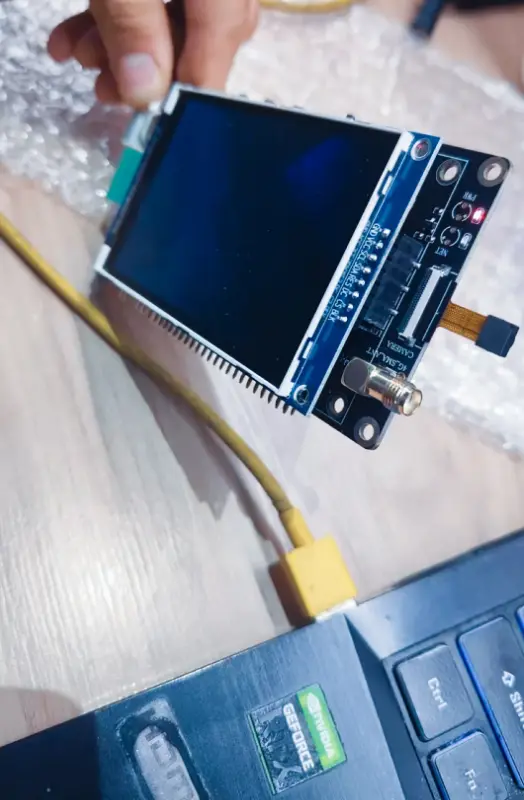

下图以Air780EPM开发板V1.2版本为例，插入摄像头和LCD（注意：LCD的BLK引脚是悬空的），通过USB数据线与电脑连接。

▼ V1.2版（不支持CAN和以太网功能）▼

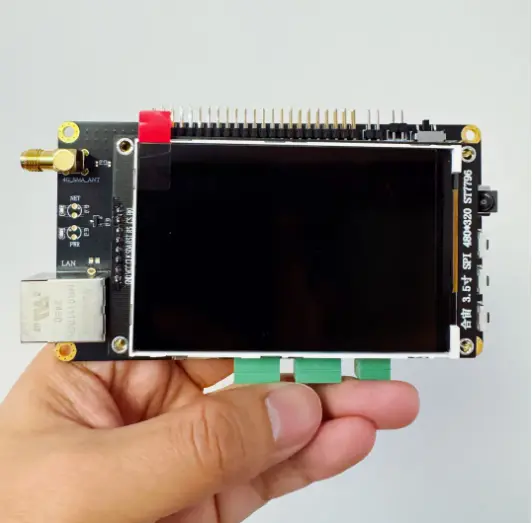

▼ V1.3版（支持CAN和以太网功能）▼

1.3 配件说明

目前已经支持的LCD驱动IC有：

ST7735/ST7735S/ST7789/ST7796/ILI9341/ILI9486/GC9306/NV3037等；

Air780EPM开发板配件LCD，当前使用的是ST7796。

目前已经支持的摄像头驱动IC有：

GC0310/GC032A/BF30A2等；

Air780EPM开发板V1.2（即不支持CAN和以太网功能的版本）以及Air780EPM开发板V1.3（即支持CAN和以太网功能的版本），官方搭配的是摄像头使用的驱动IC是GC032A。

Air780EPM开发板V1.3带金属外壳的版本，官方搭配的是摄像头使用的驱动IC是GC0310 (之所以这样选择，原因是该款摄像头模组供应商正好有FPC较长款的标准品)。

大家也可以根据实际需求，灵活选择相应的摄像头/LCD模组和供应商。

二、 最新源码及实操教程

Air780EPM应用示例持续更新中，当前摄像头示例demo及实操教程，将教你轻松实现如下功能：

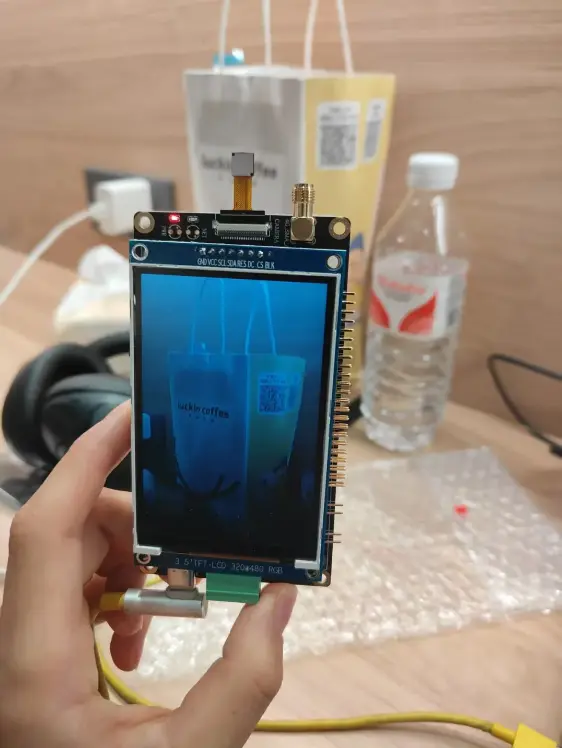

在LCD屏幕显示摄像头拍摄图像实时预览；

通过串口将拍摄的图像数据传输到电脑；

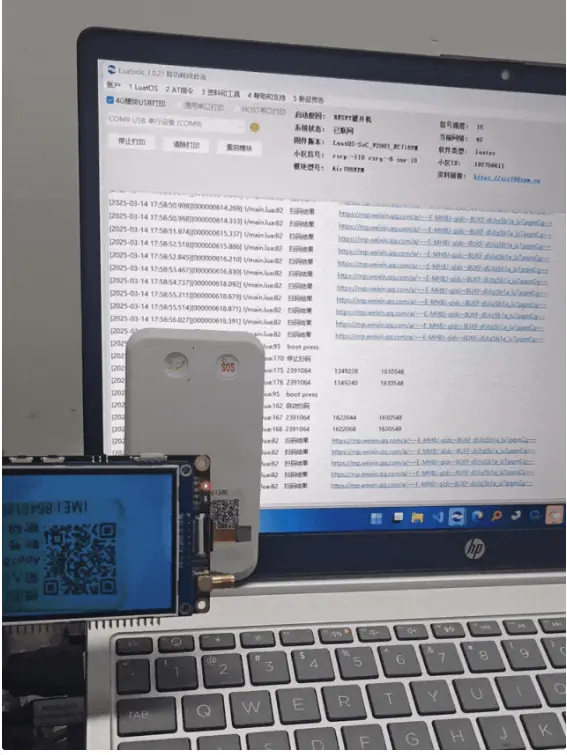

利用摄像头解析二维码数据，并在LuaTools显示二维码具体含义。

最新源码及实操教程详见：

https://docs.openluat.com/air780epm/luatos/app/audio/camera/

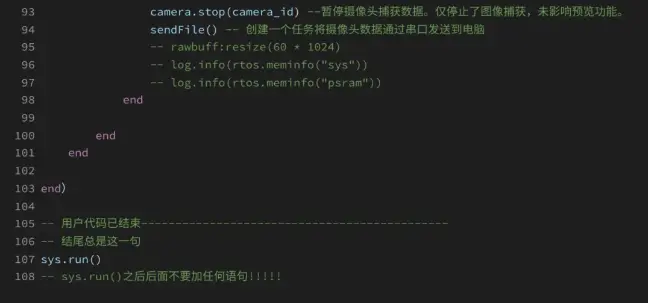

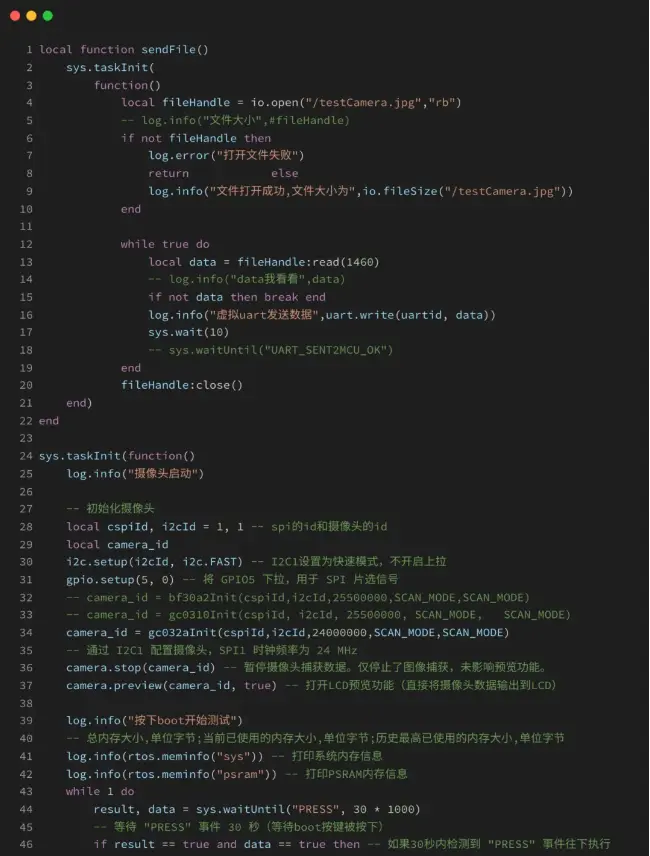

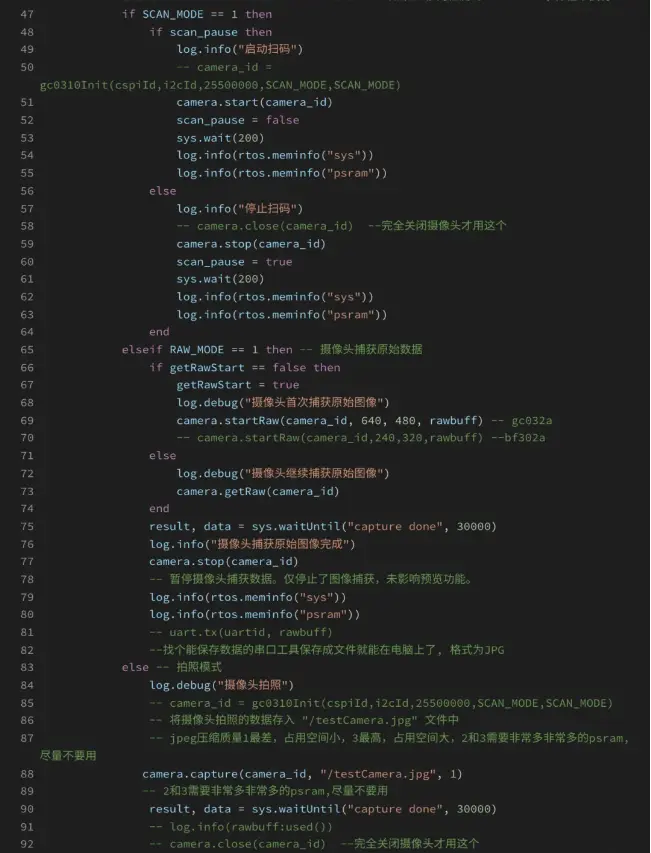

部分代码如下图示：

今天的内容就分享到这里了~
