HNU计算机网络实验三实验报告

一、实验目的

通过本实验，熟悉PacketTracer的使用，学习在PacketTracer中仿真分析应用层和传输层协议，进一步加深对协议工作过程的理解。

二、实验内容

研究应用层和传输层协议

从 PC 使用 URL 捕获 Web 请求，运行模拟并捕获通信，研究捕获的通信。
Wireshark 可以捕获和显示通过网络接口进出其所在 PC 的所有网络通信。Packet Tracer 的模拟模式可以捕获流经整个网络的所有网络通信，但支持的协议数量有限。我们将使用一台 PC 直接连接到 Web 服务器网络，并捕获使用 URL 的网页请求。

任务 1：从 PC 使用 URL 捕获 Web 请求。

• 步骤 1. 运行模拟并捕获通信。 进入 Simulation（模拟）模式。单击 PC。在 Desktop（桌面）上打开 Web Browser（Web 浏览器）。在浏览器中访问服务器的web服务（服务器的IP地址请自己设置）。单击 Go（转到）将会发出 Web 服务器请求。最小化 Web 客户端配置窗口。Event List（事件列表）中将会显示两个数据包：将 URL 解析为服务器 IP 地址所需的 DNS 请求，以及将服务器 IP 地址解析为其硬件 MAC 地址所需的 ARP 请求。
  单击 Auto Capture/Play（自动捕获/播放）按钮以运行模拟和捕获事件。收到 “No More Events”（没有更多事件）消息时单击 OK（确定）。
• 步骤 2. 研究捕获的通信。 在 Event List（事件列表）中找到第一个数据包，然后单击 Info（信息）列中的彩色正方形。单击事件列表中数据包的 Info（信息）正方形时，将会打开 PDU Information（PDU 信息）窗口。此窗口将按 OSI 模型组织。在我们查看的第一个数据包中，注意 DNS 查询（第 7 层）封装在第 4 层的 UDP 数据段中，等等。如果单击这些层，将会显示设备（本例中为 PC）使用的算法。查看每一层发生的事件。
  打开 PDU Information（PDU 信息）窗口时，默认显示 OSI Model（OSI 模型）视图。此时单击 Outbound PDU Details（出站 PDU 详细数据）选项卡。向下滚动到此窗口的底部，您将会看到 DNS 查询在 UDP 数据段中封装成数据，并且封装于 IP 数据包中。
  查看 PDU 信息，了解交换中的其余事件。

任务 2：从 PC 访问服务器的HTTPS服务，捕获数据包并分析。

任务3：从 PC 访问服务器的FTP服务，捕获数据包并分析。

三、实验过程

任务一：研究运输层协议并模拟

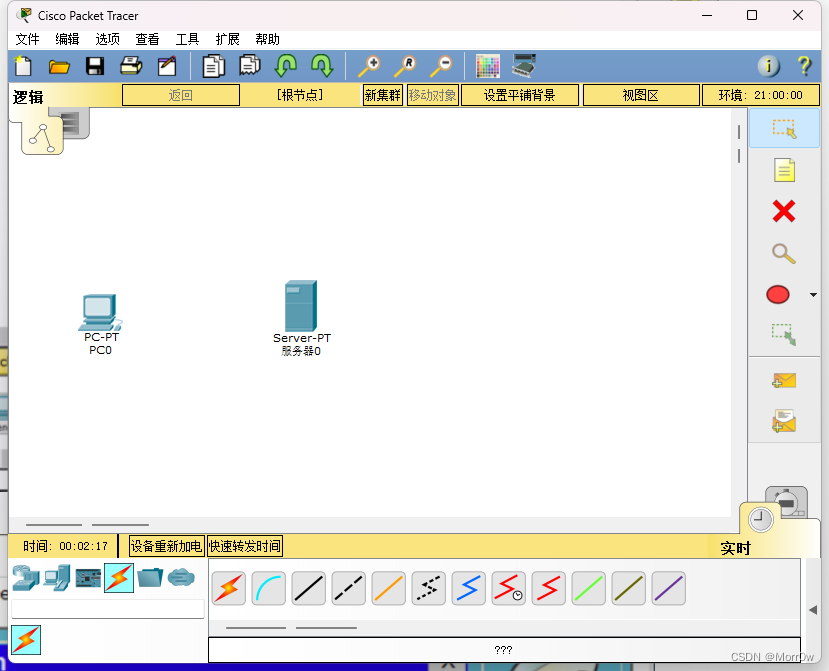

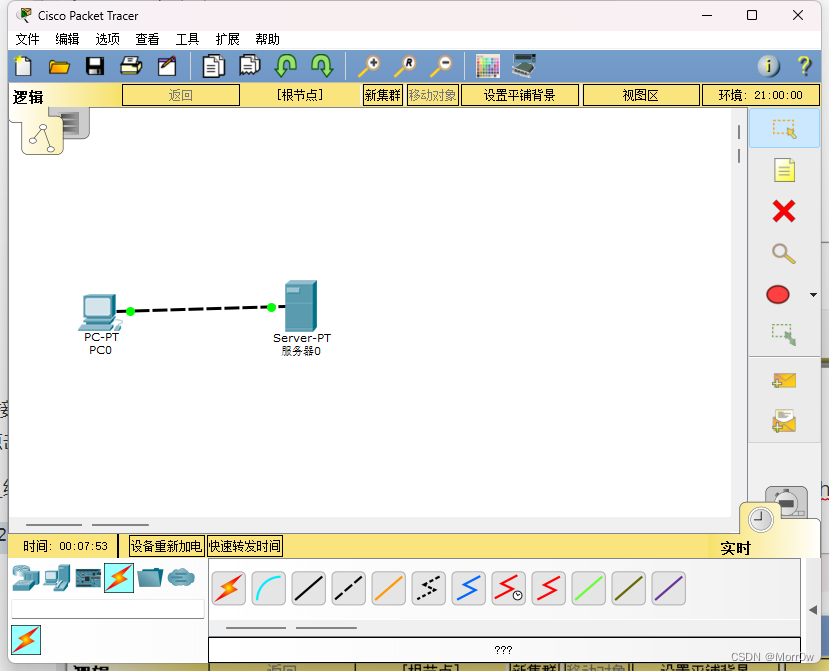

1）下载并安装PacketTracer53_setup.exe，新建拓扑图如下：

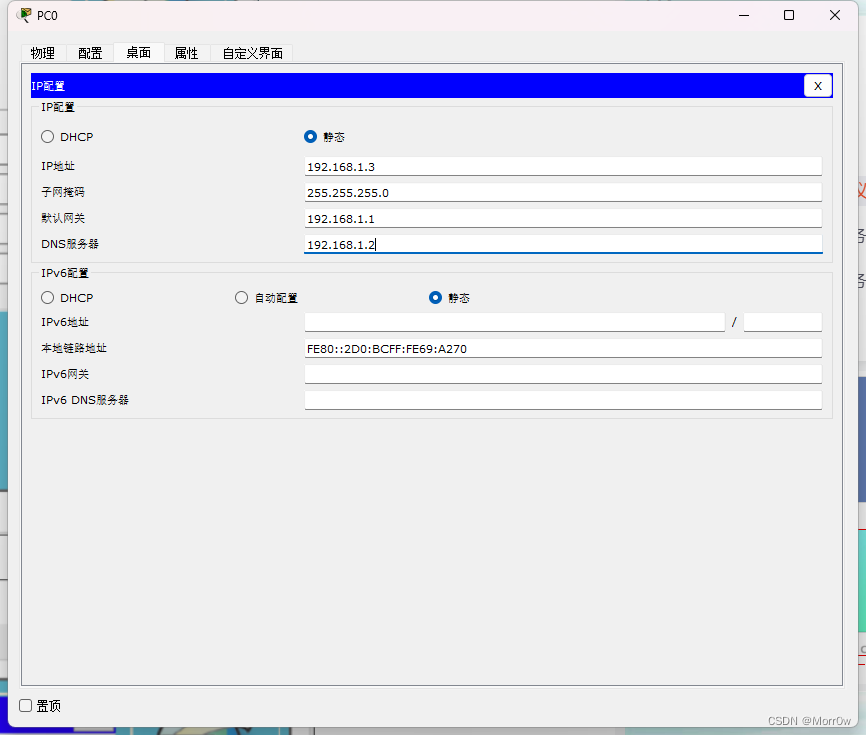

2）设置PC的IP配置

3）设置Server的IP 配置

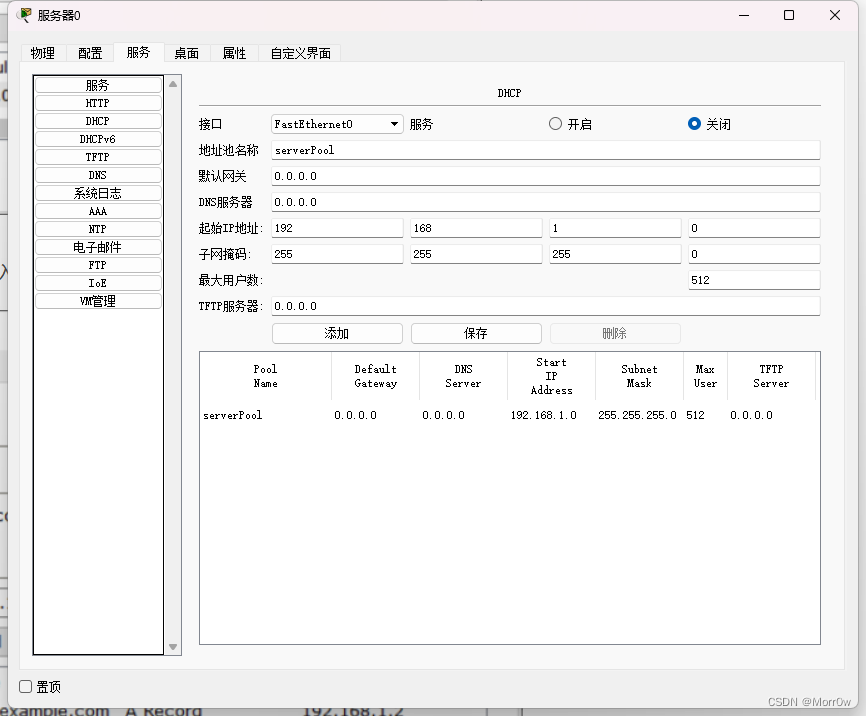

4）配置DHCP
将Service设置为OFF，使用静态分配IP

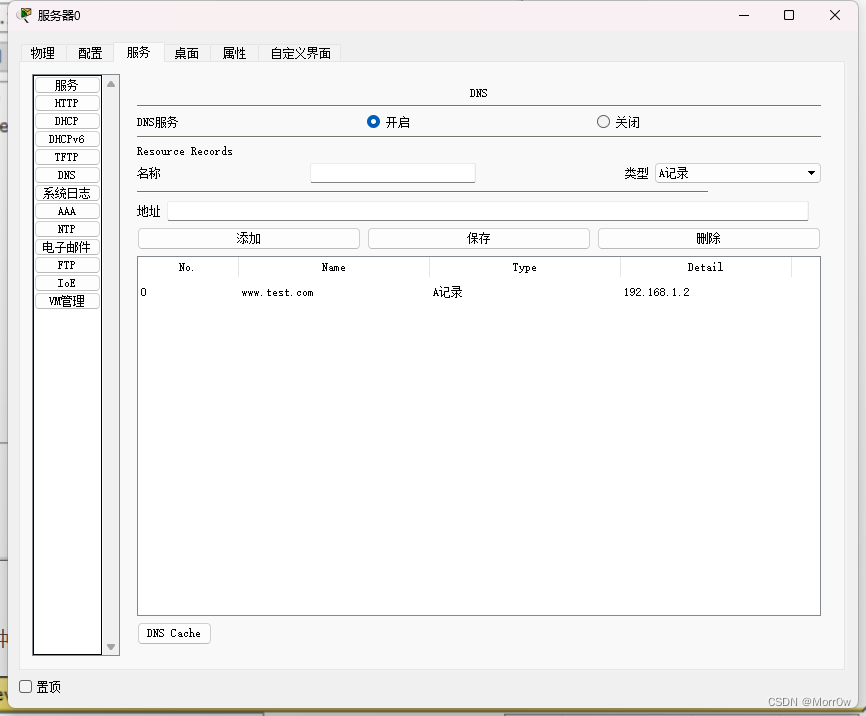

5）配置DNS
增加解析域名www.test.com，填入Name中，设置IP为192.168.1.2

6）用交叉线连接主机与服务器

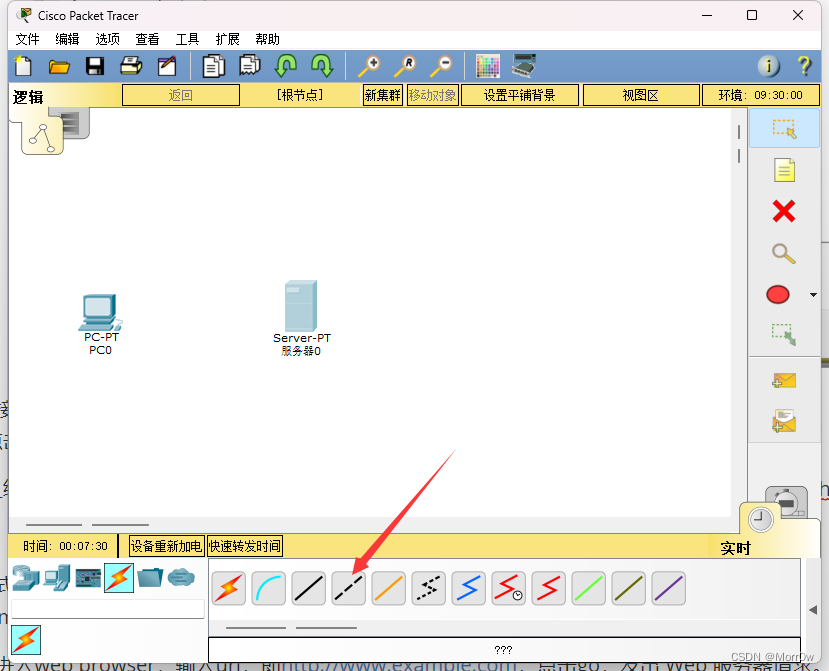

在左下角中，点击闪电图标，出现多种连接线，点击虚线：

选择虚线（交叉线），然后点PC，出现两个选项，点击FastEthemet，再把线拖到server上，同样选择FastEthemet。连接后效果如下：

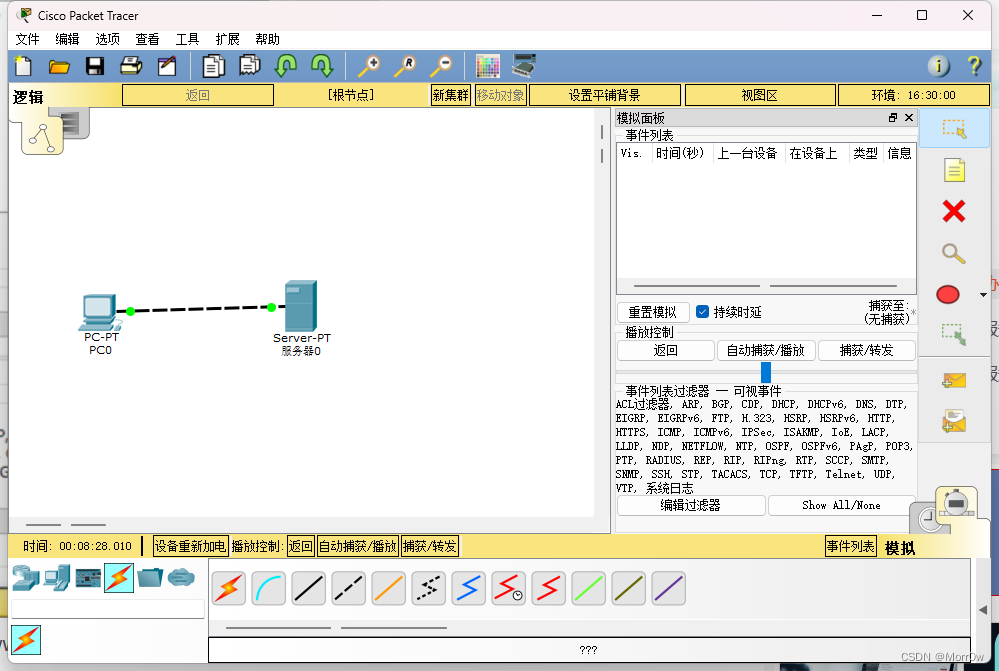

7）打开模拟模式

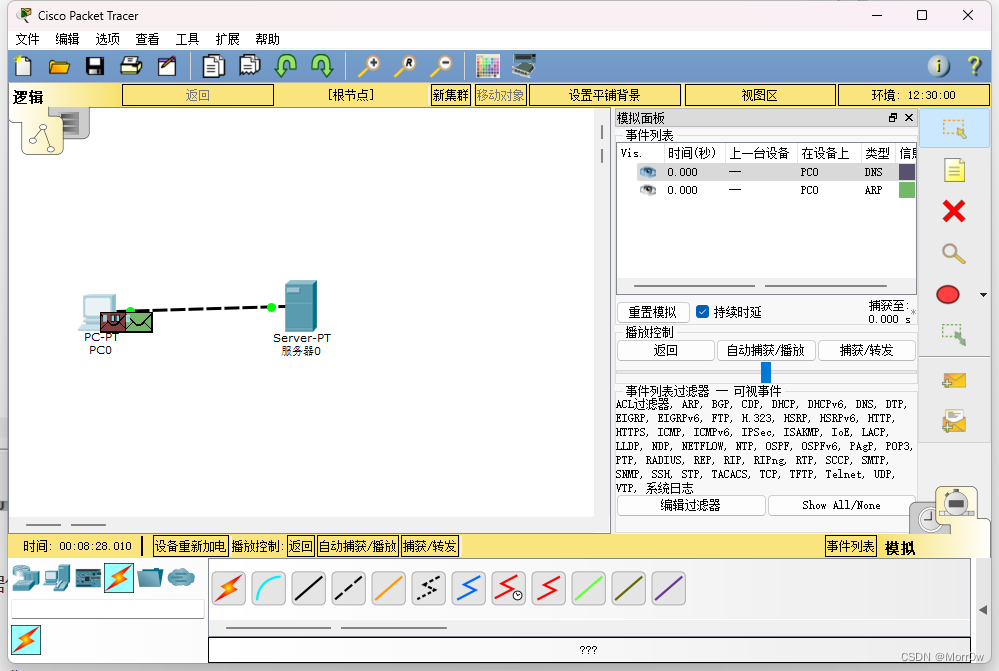

点击右下角的simulation，切换模式。点击Play Controls中的Auto Capture/Play

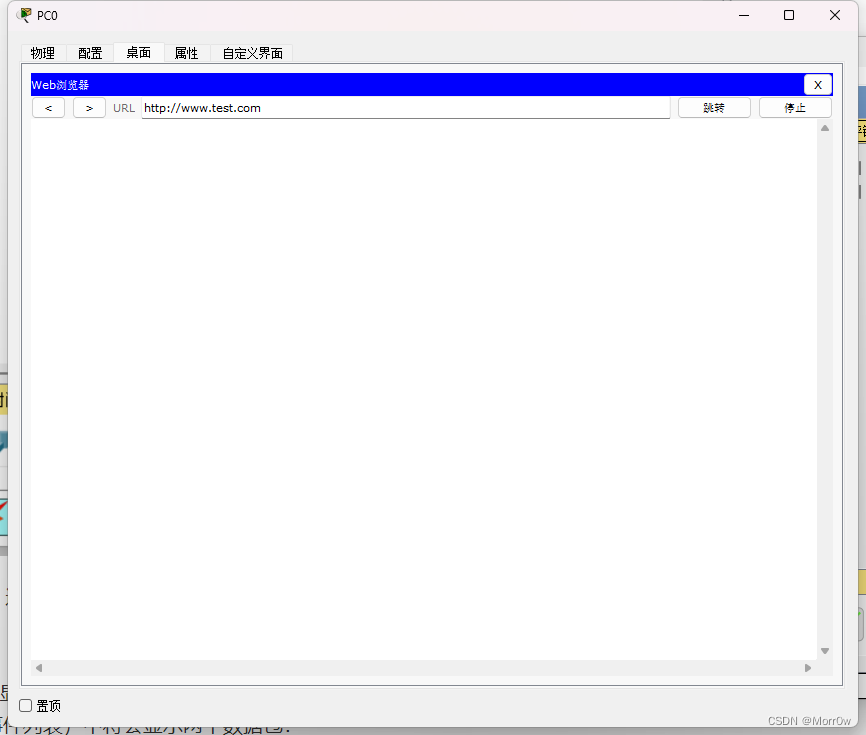

8）单击主机，进入web browser，输入url，即http://www.test.com，点击go，发出 Web 服务器请求。

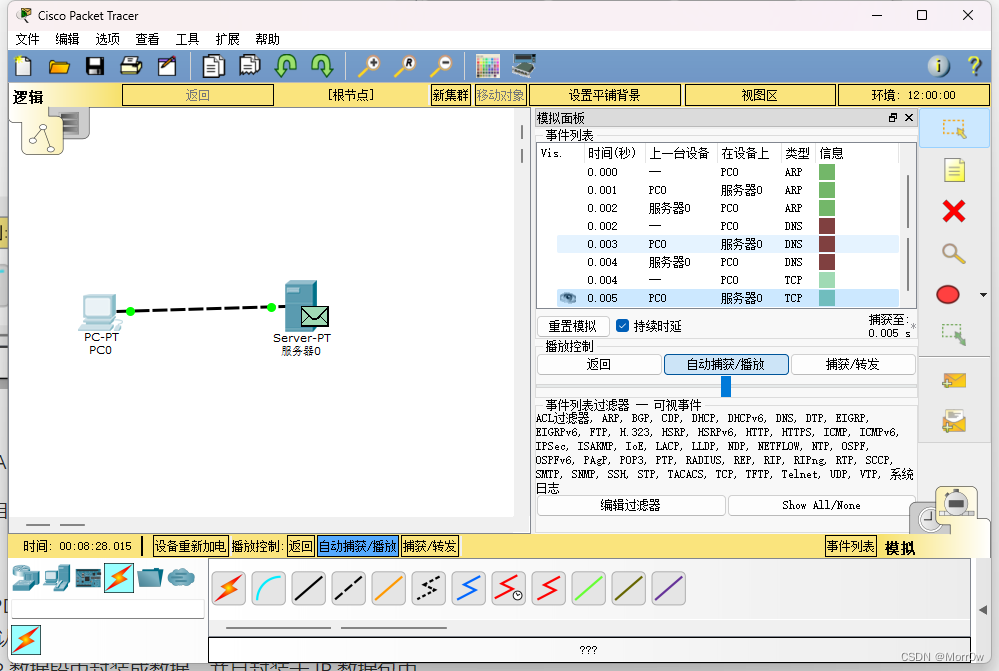

9）Event List 显示出刚抓的DNS包
Event List（事件列表）中将会显示两个数据包：

将 URL 解析为服务器 IP 地址所需的 DNS 请求
将服务器 IP 地址解析为其硬件 MAC 地址所需的 ARP 请求

单击 Auto Capture/Play（自动捕获/播放）按钮自动模拟和捕获事件。在拓扑图中可以动态看到web请求的模拟过程（点击show all可以重新展示整个过程）

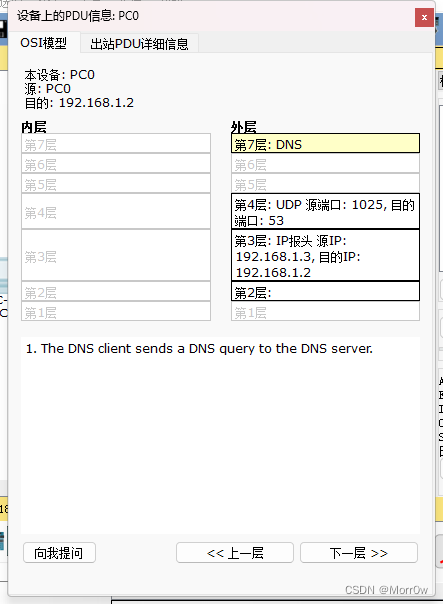

10）点击第一个DNS数据包的右边正方形，查看PDU信息

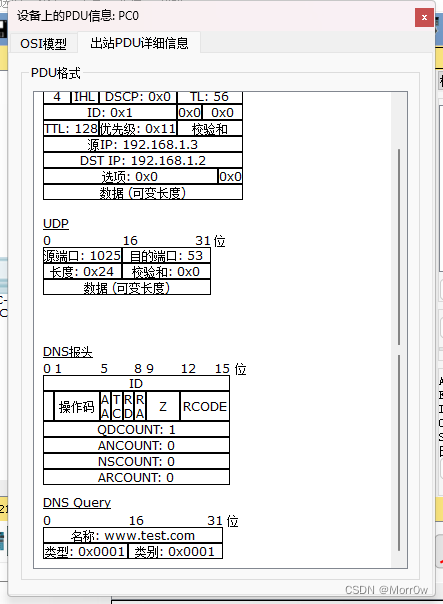

打开 PDU Information（PDU 信息）窗口时，默认显示 OSI Model（OSI 模型）视图。此时单击 Outbound PDU Details（出站 PDU 详细数据）选项卡。向下滚动到此窗口的底部，您将会看到 DNS 查询在 UDP 数据段中封装成数据，并且封装于 IP 数据包中。
DNS 查询（第 7 层）封装在第 4 层的 UDP 数据段中。如果单击这些层，将会显示设备（本例中为 PC）使用的算法。

从上图中可以得知，DNS是建立在UDP的基础上的，与书上描述的一致。并且Destination指向的是之前自己设置的static server IP address。
单击 Outbound PDU Details（PDU 详细数据）选项卡。向下滚动到此窗口的底部，将会看到 DNS 查询在 UDP 数据段中封装成数据，并且封装于 IP 数据包中。查看 PDU 信息，了解交换中的其余事件。DNS QUERY可以看到请求的URL。

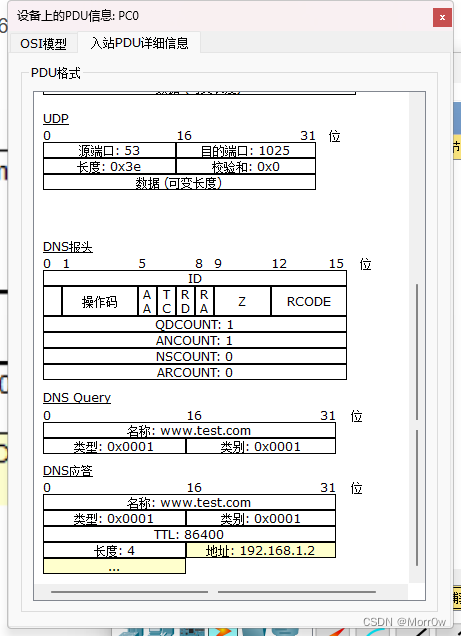

点击第二个DNS，可以看到返回了IP地址192.168.1.2

11）对DNS协议的分析
首先根据www.test.com的URL地址，然后查询到了IP地址为192.168.1.1的目的地址，将 URL 解析为服务器 IP 地址所需的 DNS 请求，以及将服务器 IP 地址解析为其硬件 MAC 地址所需的 ARP 请求。

任务二：从 PC 访问服务器的HTTPS服务，捕获数据包并分析。

文档中已经给定了实验的文件，打开，捕获数据包进行分析。
1）打开实验pkt文件

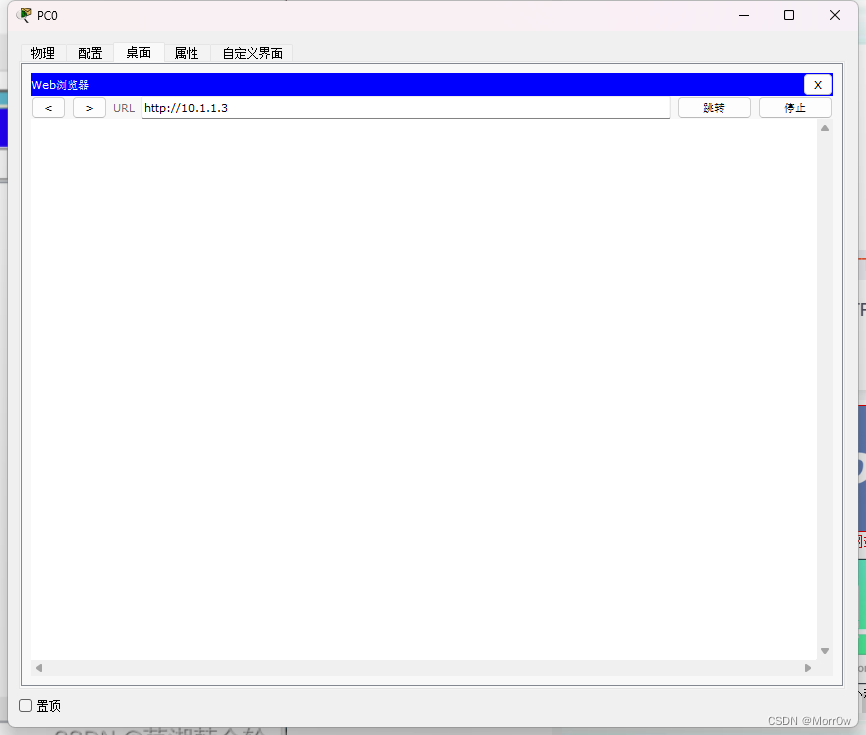

2）进入simulation模式，使用auto capture捕获数据包，在PC访问http://10.1.1.3

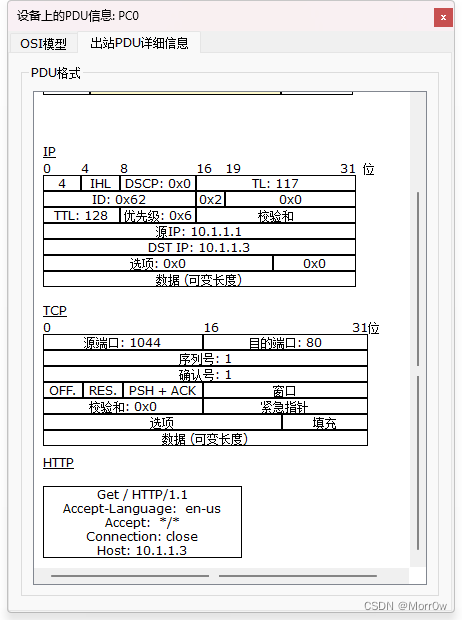

3）在Event List中找到HTTP请求，查看PDU信息：可以看到第一个HTTP请求，请求的是默认的索引页。

再打开一个HTTP请求：可以看到请求的对象是一个图片。

查看应答报文

以上两个HTTP请求，请求的方式都是GET，请求的对象不一样，但结果都是请求成功。

4）重新访问URL为https://10.1.1.3 的IP地址

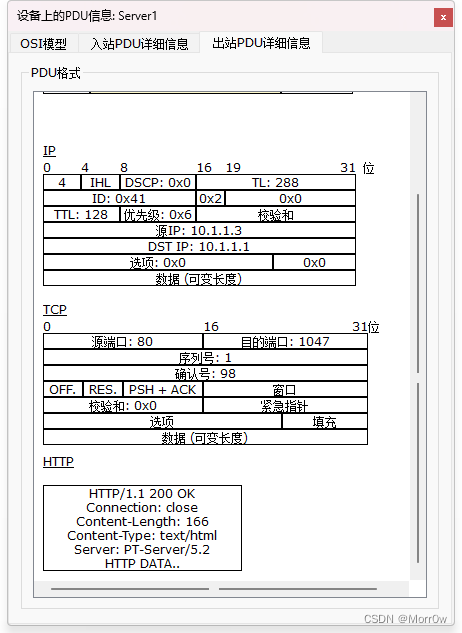

点击第一个HTTPS请求，查看其PDU信息：

可以看到HTTPS的内容是不可看的。原因是HTTPS有如下特点：

1. 内容加密：采用混合加密技术，中间者无法直接查看明文内容
2. 验证身份：通过证书认证客户端访问的是自己的服务器
3. 保护数据完整性：防止传输的内容被中间人冒充或者篡改

总结：HTTP是超文本传输协议，信息通过明文传输，HTTPS则是具有安全性的ssl加密传输协议。因此总体来说，HTTPS更加安全。

任务三：从 PC 访问服务器的FTP服务，捕获数据包并分析。

1）打开实验pkt文件

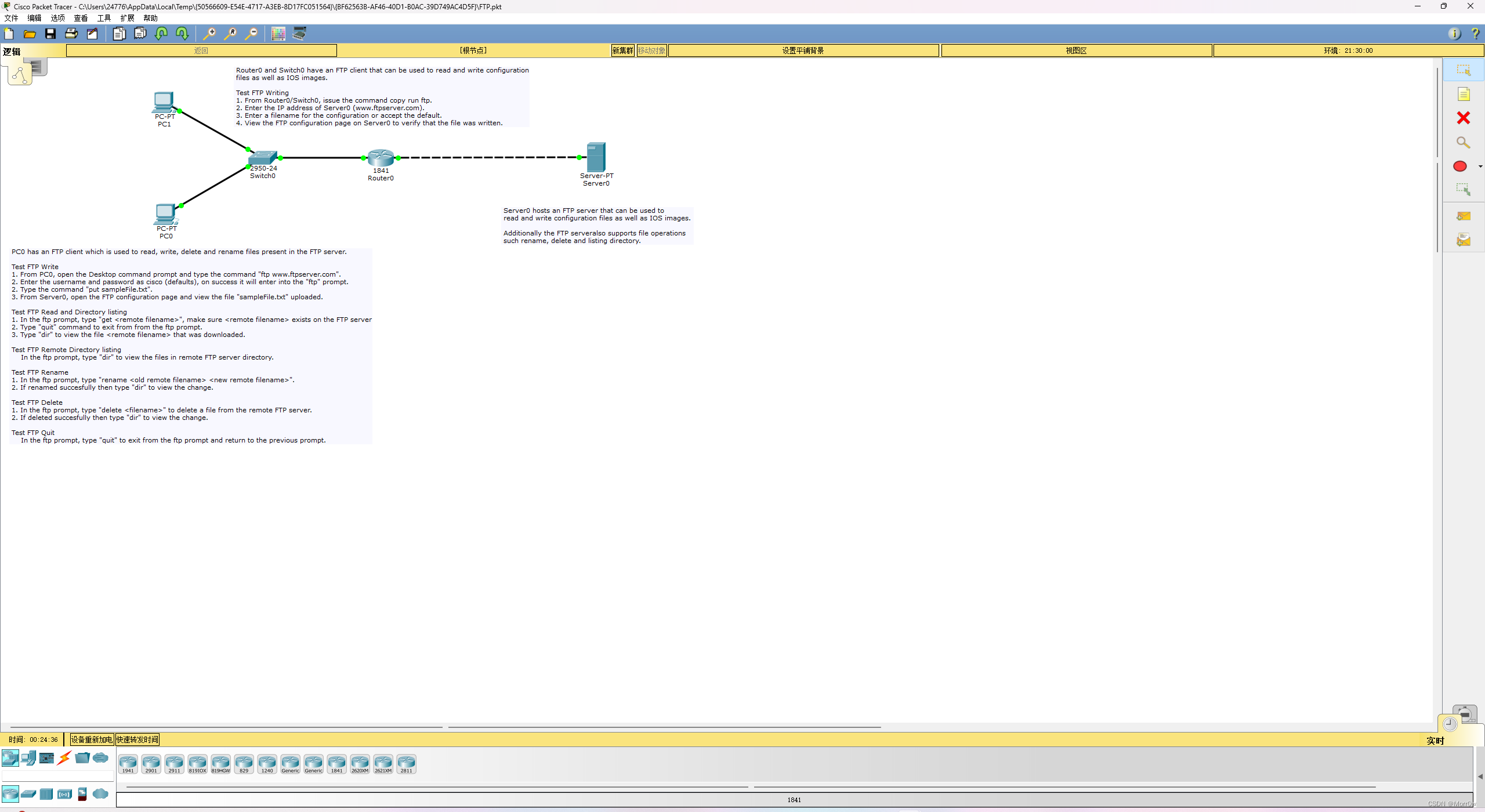

2）查看注释的实验要求
通过PC0测试FTP的写、读、查看删除文件列表、重命名、删除、退出。

1.写操作
1）按照指导，点击PC0，打开command prompt。
2）首先连接FTP服务器，输入：ftp www.ftpserver.com。

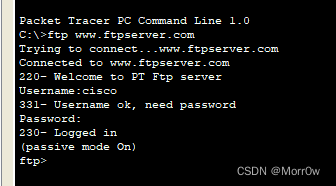

3）然后输入用户名：cisco，密码：cisco，进入FTP prompt界面 。

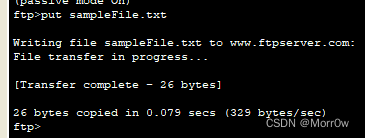

4）把文件上传到服务器：put sampleFile.txt

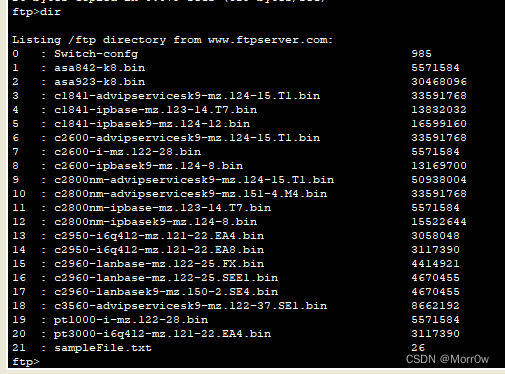

5）通过dir命令可以列出目前server的文件列表，可以看到此时已经上传。

2.读操作

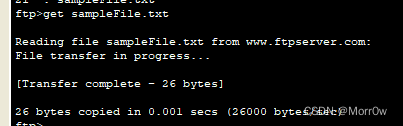

读取一个文件内容：ftp> get sampleFile.txt

3.获取文件列表
在command prompt里面输入 dir,可以看到服务器中所有文件的文件列表，包括刚刚上传的sampleFile.txt

4.重命名

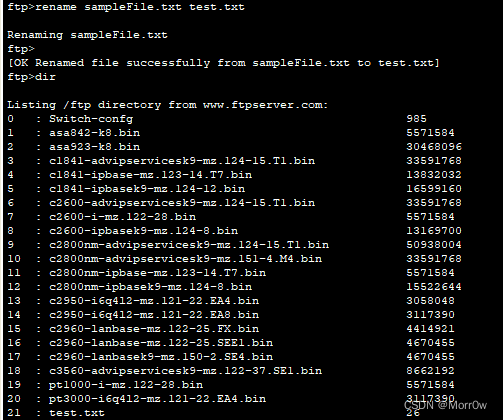

在FTP prompt输入：rename sampleFile.txt test.txt，将sampleFile.txt文件重命名为：test.txt。此时，再输入dir查看文件目录，可以发现更改后的文件。

5.删除

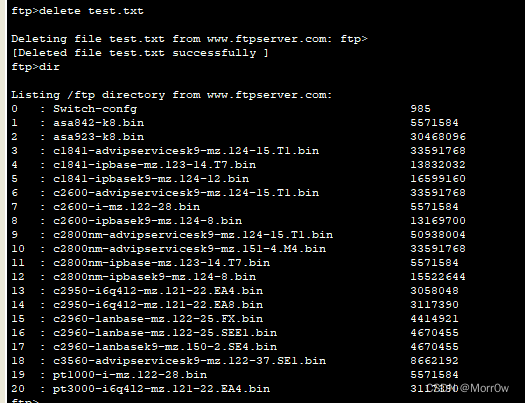

测试删除功能 ，在FTP prompt输入：delete test.txt

显示删除成功。

6.退出FTP

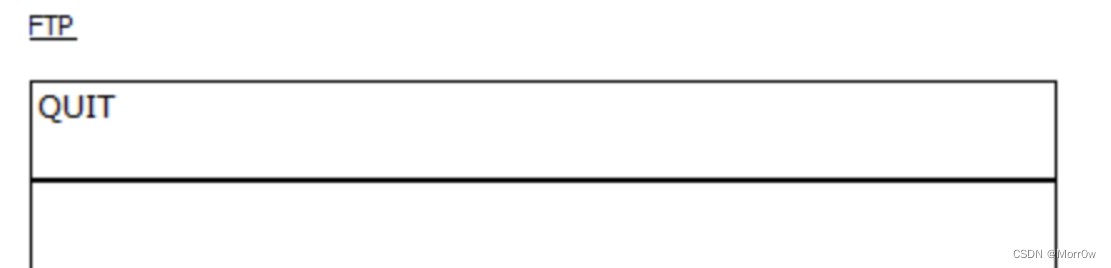

输入quit退出ftp

成功退出FTP，回到PC界面。

7.分析FTP数据包

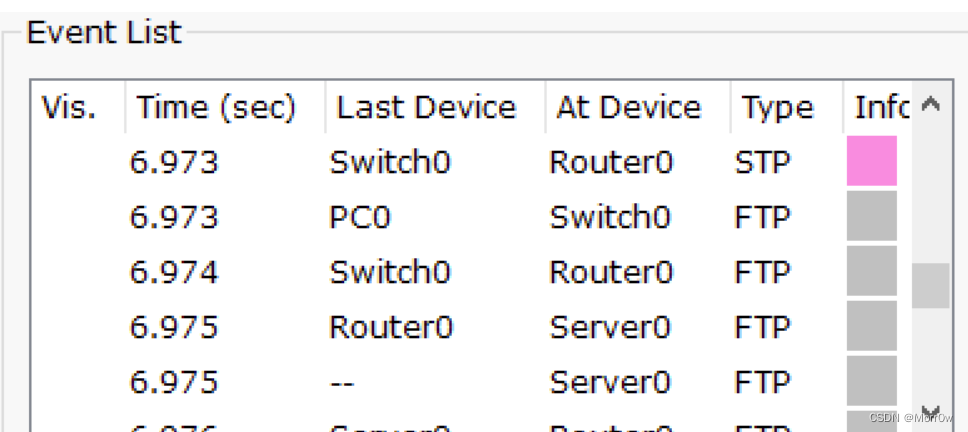

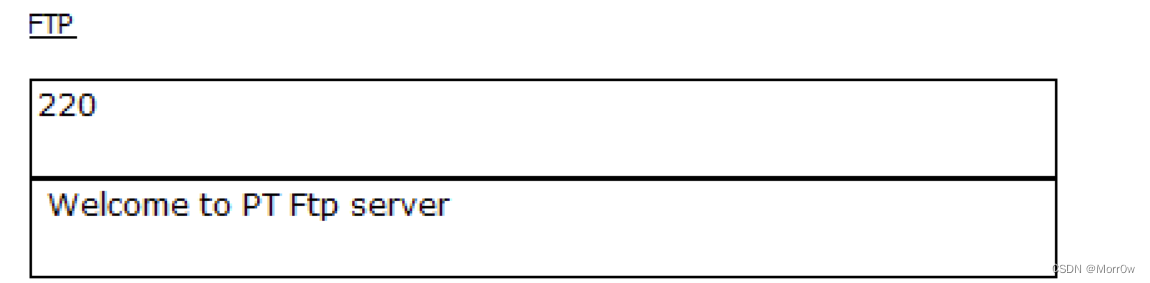

在我们输入“FTP www.ftpserver.com”之后，服务器会提示需要输入用户名，此时会返回一个欢迎用户的信息，如图，是四个连续的FTP，
路径为：Server0—>Router0—>Switch0—>PC0。

所以完整一次传输过程包含四个FTP。

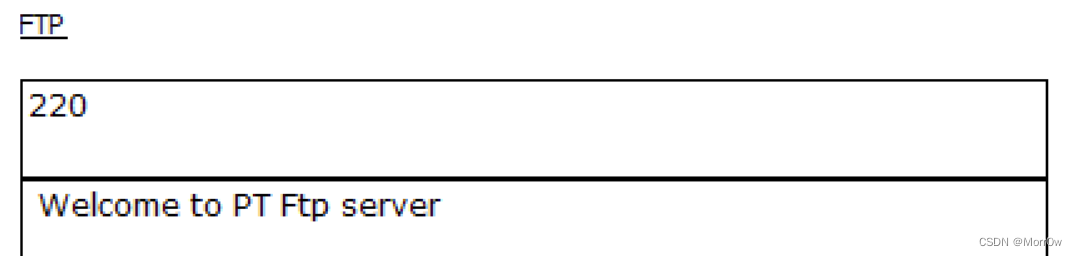

查看里面的内容，发现四个FTP内容是一样的，均为这一条欢迎用户的信息：

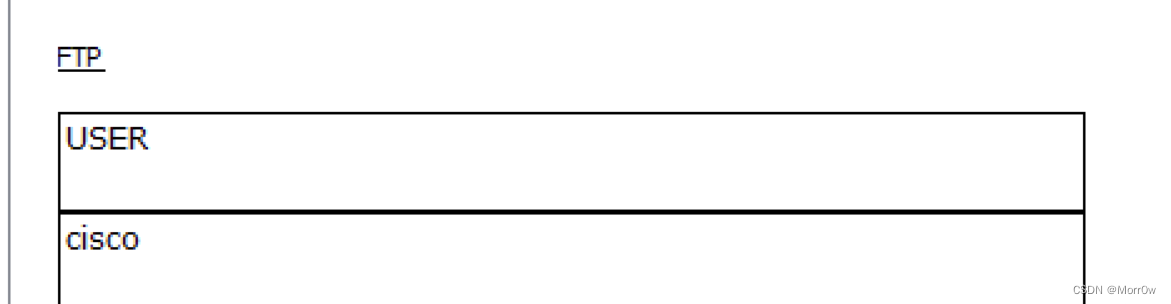

在这之后，命令提示符里面提示要输入用户名，输入“cisco”，又可以观察到连续的四个FTP，路径为PC0—>Switch0—>Router0—>Server0。

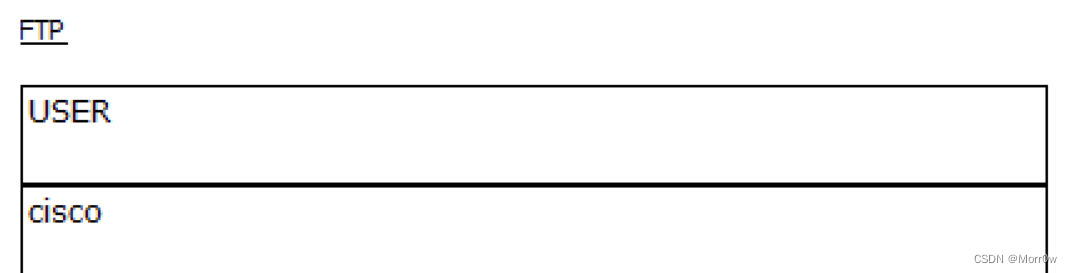

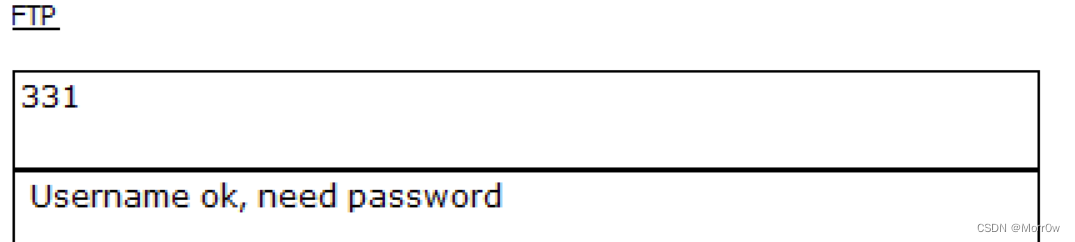

查看里面的内容，发现也是一样的，均为这一条信息，将用户输入的用户名传送给服务器，之后服务器则会继续传回给PC，提示用户需要输入密码：

连接并登陆FTP服务器的整个过程如下：

1. 首先PC0输入ftp www.ftpserver.com发起连接；收到服务器回复后；
2. 紧接着输入账号:PC0发出一个包含账号的FTP数据包
3. 然后服务器收到后，发出一个账号已收到，需要密码的ftp包
4. 收到后，PC0再发出包含密码的FTP数据包

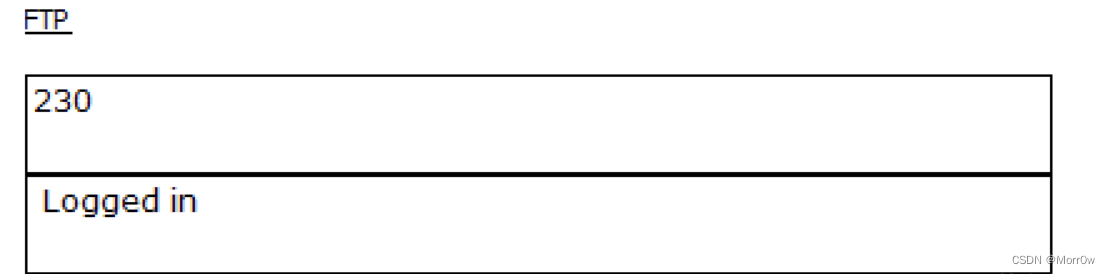

5. 服务器回复包含登陆成功的FTP数据包

第一次FTP请求：

第一次FTP响应：

第二次FTP请求：

第二次FTP响应：

第三次FTP请求：

第三次FTP响应：

即：我们得到了FTP传输的路径情况。在该实验的拓扑图下，从客户机到服务器传输为PC——Switch——Router——Server；从服务器到客户机应答为Server——Router——Switch——PC，且均为连续的四个FTP包。其余过程包括FTP文件传输等等过程类似。

四、实验总结

中…(img-ZD3TD6lY-1712509857347)]

第三次FTP响应：

[外链图片转存中…(img-0BJdFWYQ-1712509857347)]

即：我们得到了FTP传输的路径情况。在该实验的拓扑图下，从客户机到服务器传输为PC——Switch——Router——Server；从服务器到客户机应答为Server——Router——Switch——PC，且均为连续的四个FTP包。其余过程包括FTP文件传输等等过程类似。

四、实验总结

​ 通过PacktTracer工具对应用层和传输层协议进行分析，学会简单的使用该工具分析web请求、HTTP请求和FTP请求，对于应用层和传输层的几个协议理解更加深刻了。
