Qt5.15之安卓开发准备

前言：在技术革新如此之快的时代，Qt也在为适应这些变化发生着重大的改变。又一长期(3年)支持版Qt 5.15 LTS在2020年3月发布，重大更新的大版本Qt 6.0也在2020年12月发布。但是，Qt的策略也发生了变化。从Qt 5.15开始，安装Qt需要Qt账户，今后的长期支持版将对只针对商业用户，离线安装包也只针对商业用户开放。这意味着，开源用户已经没法像以前直接下载安装包安装Qt，只能通过在线安装工具安装Qt，而且需要通过升级安装将来发布的小补丁版本来使用该长期支持版。详见.
当然，通过编译的方式来安装Qt仍然可行，不过这显然需要对Qt和编译项目比较熟悉才行，否则将是件十分困难的工作。
回到正题，无论通过在线安装的方式，安装时勾选了Android，还是编译的方式，编译时编译了Qt Android库，想要使用Qt开发安卓应用仍然需要一些其他工作，包括安装编译安卓项目需要的SDK，NDK等。

准备工作-环境配置

究竟需要准备哪些工作，官方当然有指导文档。传送门。 不过实际操作时还是有很多差异的，在此记录一番。但本文不准备做傻瓜式手把手教学，你还得发挥自己的主观能动性。
需要的材料：

1. java JDK
2. android SDK
3. android NDK (通过NDK使Android能使用JNI与C/C++代码或库交互)
4. android openssl (用来下载SDK工具时验证证书等)
5. Gradle (安卓的自动化构建工具)

开始配置：
以上所需的工具确实有些繁多，而且如果单独下载又涉及科学上网问题，版本问题十分麻烦，好在Qt Creator 4.12之后已经可以自动下载SDK工具，NDK，基础包，openssl，以及gradle等，十分省心。详见Creator更新日志

我们需要做的其实很简单了。

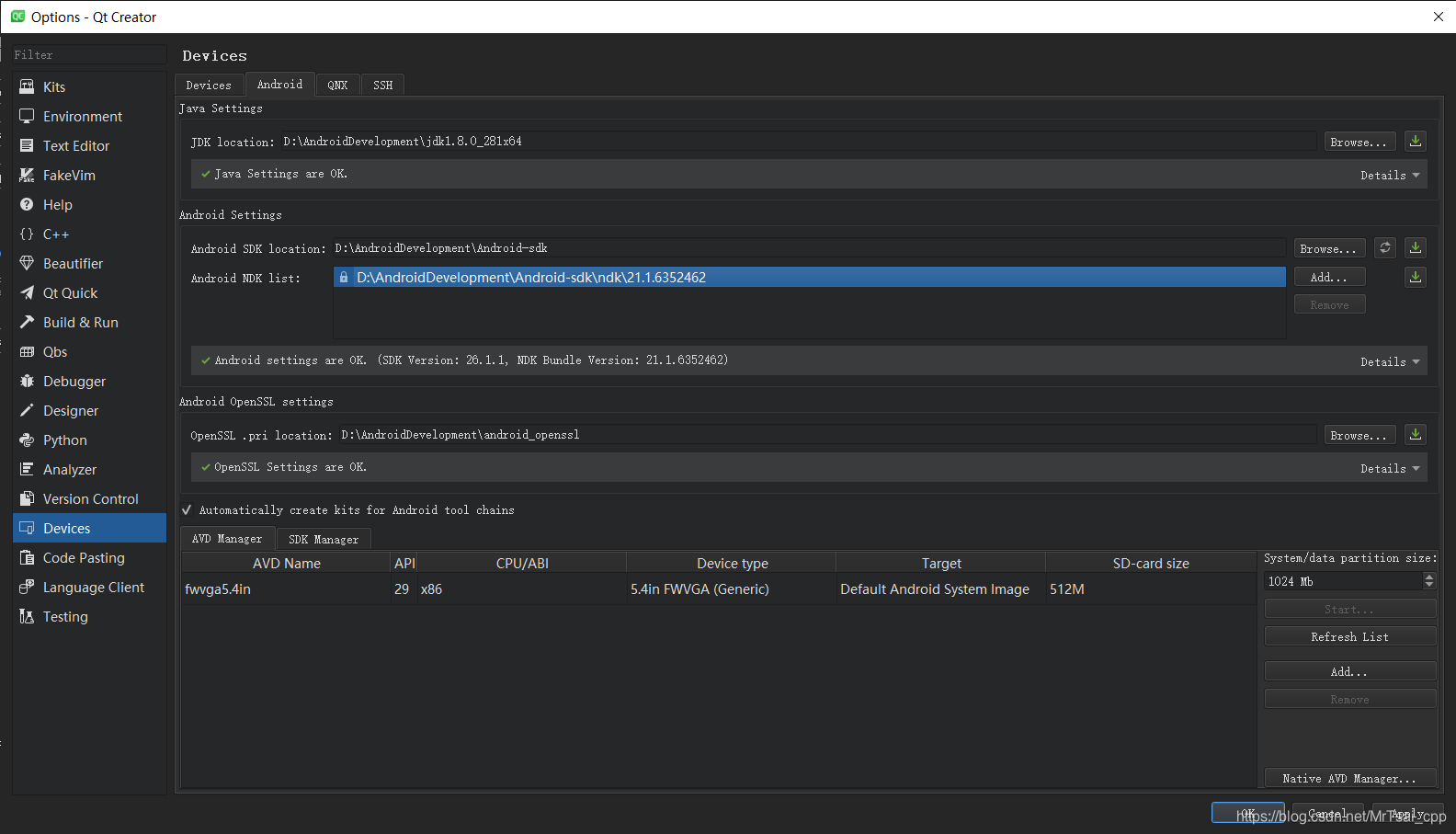

打开Qt Creator 4.12或更新的版本。进入选项，选择设备，选择Android，进入环境配置。如下图

1. 安装jdk
   如前所述，大多数工具已可以自动下载安装，但jdk还是要自动手动下载。而且要在jdk安装检测通过后sdk才可以自动下载。
   jdk下载链接 或者点击那个下载按钮自动跳转，不同版本界面有所差异，自行区分。

注意： 建议下载JDK 1.8版本。Qt 5.15 只完整兼容JDK 1.8版本。Qt官网指出，事实证明确实如此。jdk高于8的版本，无法使用Android SDK 里的sdkmanager。
安装好，点击"Browse"找到你的安装目录，让Creator自动检测，成功如图所示。

关于安装目录，建议像我图中那样，建立一个文件夹专门存放jdk和后面的sdk, openssl等。

2. 安装openssl
   如果你的电脑已安装配置好git，点击图中的download openssl，会自动调用git，clone openssl库到设置的目录中，记得提前设置好目录。否则，将会跳转到github，你可以自行下载解压到你设置的目录中，然后Qt会自动检测到。

3. 下载SDK
   现在可以终于可以下载SDK了。提前建立好目录，并在Creator中设置好，然后找到后面一个自动下载的按钮，点击set up SDK，弹出几个对话框全都选确定，之后就会开始下载。
   将该界面拉到最底下，会看到一个进度条，会显示checking licenses，时间可能会比较久。
   期间，NDK也会被安装适配的版本。如果SDK也检测通过，那么恭喜，至此Android环境搭建完毕。就是这么简单。
   至于Gradle的安装将在下文讲解。

构建你的第一个安卓程序

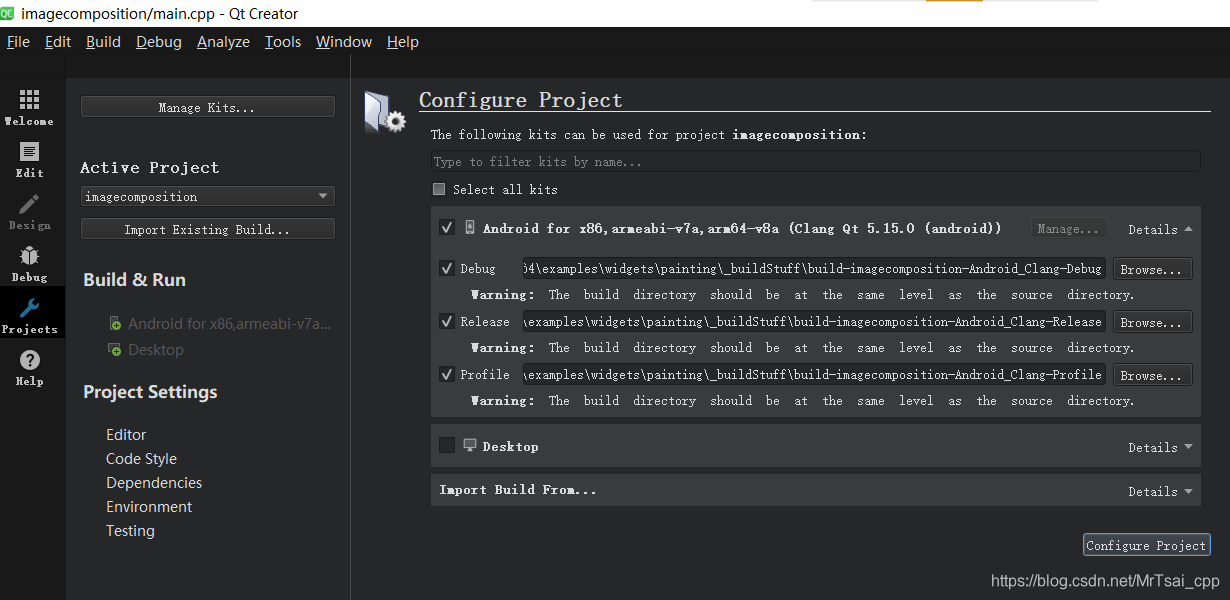

在首页“示例”中，选择一个有趣的Qt官方安卓示例项目，在接下来的项目配置界面中勾选Android开发套件，如图

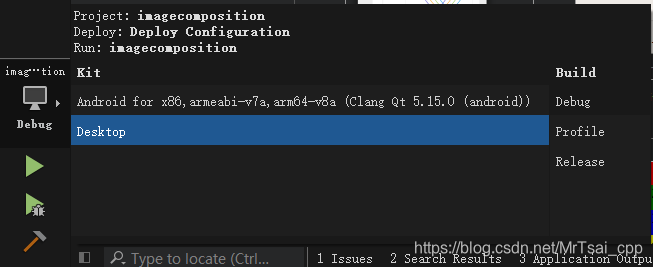

然后点击“Configure Project”让Qt自动配置该项目的编译环境。接着我们可以根据需要自由的构建该项目啦。Qt是跨平台的，可以构建出其他平台的程序。我们点击下图的“计算机”图标切换到安卓的编译环境，如果已经是在这个环境，请忽略。之后点击那个“小锤子”图标就可以执行构建了。

注意：第一次构建安卓程序时，会因为缺少一个安卓的自动化构建工具Gradle而报错。这就是前面说的那个Gradle的用处。安卓安装包的整个打包流程十分复杂，所以需要一个自动化的构建工具来自动完成。正常情况下（科学上网），只要点击构建，Qt会自动下载安装。否则自己想法科学上网吧。
当你成功构建时，会在编译输出窗口看到最终输出的*.apk文件。

现在，我们想要的程序已经被编译出来了，是不是捉急地想看看效果呢。可是这是安卓程序啊，在你的电脑上是没法直接执行的。
有两种方法可以做到。一个是安卓真机，一个是安卓虚拟机（模拟器）。
真机：
将你的安卓手机连接到电脑，需要打开手机的开发者模式。一般手机如下操作。
如何进入开发者模式：手机打开设置——我的设备——全部参数，找到手机版本，连续点击7次就能进入开发者模式
然后返回，找到更多设置，在最下面有开发者选项，在里面打开USB调试和允许通过USB安装应用。

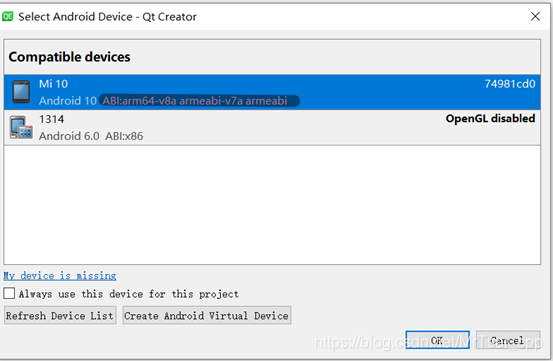

接着点击“ ”运行程序，会弹出如下的界面：

其中第一个是手机，第二个是Android虚拟机。

这里要注意一个问题：由于安卓生态更新迭代了很多年，不同的安卓设备使用的处理器不尽相同。尽管安卓设备90%都使用的Arm架构，但该架构也迭代了很多代，包括ARMv5，ARMv7
(从2010年起)，ARMv8等，还有intel
的x86，x86_64等，每一种都关联着一个相应的ABI（应用程序二进制接口）定义了二进制文件（尤其是.so文件）如何运行在相应的系统平台上，从使用的指令集，内存对齐到可用的系统函数库等。STM32的MCU就是基于ARMv7-m也即Cortex-M架构的微控制器。
所以编译一个安卓程序，需要清楚该程序所要运行的平台架构，编译出相应的程序才能使其正常运行。
一个经验：目前较新的安卓设备，基本都使用的Arm64-v8a架构，而运行在电脑上的安卓模拟器，一般都是x86架构。

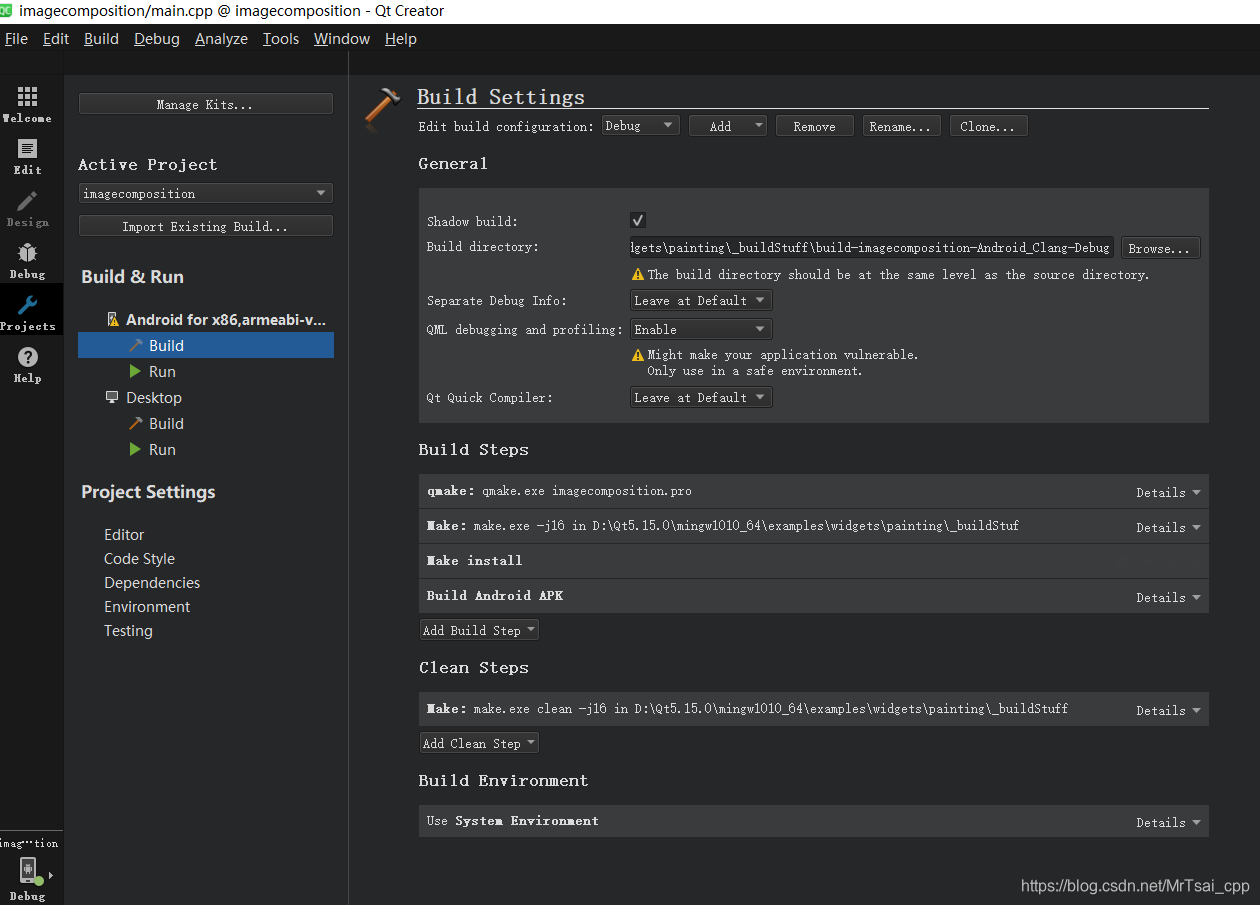

ABI可在项目构建设置中配置

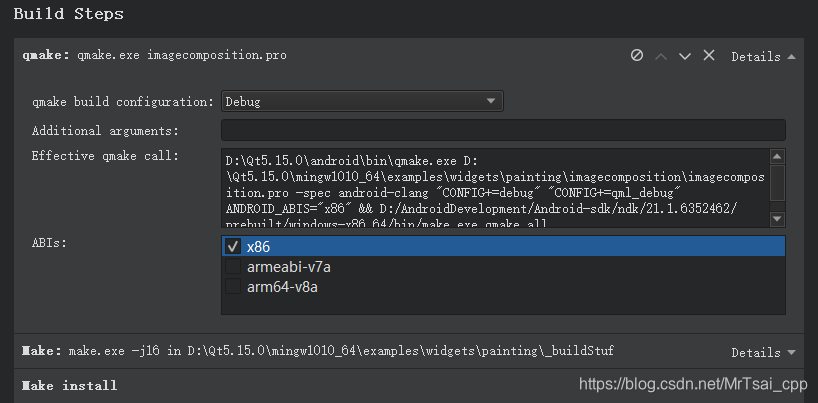

点击详情(Details)：

选择和将要运行的设备对应的ABI，点击运行后apk程序就会在手机或虚拟机上安装并打开。

如何创建安卓虚拟机
1.点击工具——选项
设备——Android，拉到最下面，点击SDK Manger

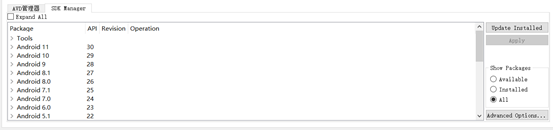

2.在Android6.0中，选择如下两项安装。安装点击apply即可

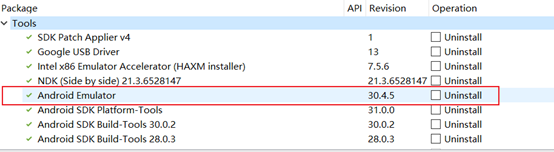

在Tools中，找到如下选项并安装。注意，其上面的那个“Intel x86 Emulator
Accelerator”工具最好也安装了，这个是为intel处理器运行安卓模拟器加速的，至少提高10倍的运行速度，不安装的话你懂的。另外，如果你使用的是AMD处理器的话，这里也是有的，自行查找安装吧。
这里还有一个坑，也有可能是软件问题，希望你的版本已经修复。
问题就是虽然选择了安装这个加速器，但其实不然，它只是被下载下来了而已，并没有帮你安装，你需要自己到下载目录里手动点击安装。

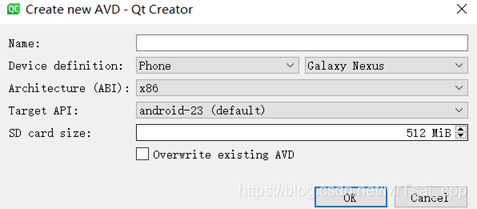

3. 安装完成后，进入AVD管理器，点击add添加虚拟机


   因为下载的模拟器镜像是x86，所以这里的ABI是x86。可以在那个设备下拉框中尝试不同的设备，它们具有不同的屏幕尺寸，系统风格，选择一个适合的。
   点击ok稍等一会后完成添加。
   –END–

敝人所言重在引导，并未细致入微，况且细枝末节，难以言表，还请灵活变通。

---
