89C52RC定时器控制流水灯（复习自用）

一、定时器寄存器配置

为了理解寄存器的配置，在这里先记录自己配置的方法，记录完后会说简便方法。

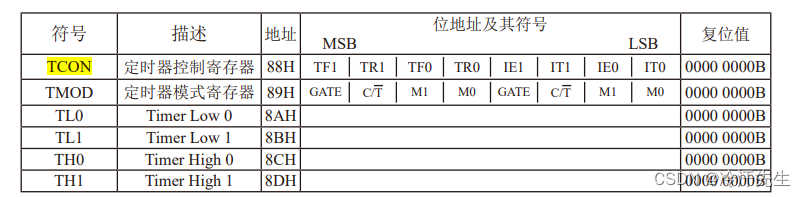

这是定时器/计数器0和1的相关寄存器，对以下寄存器进行配置，达到自己想要的效果。

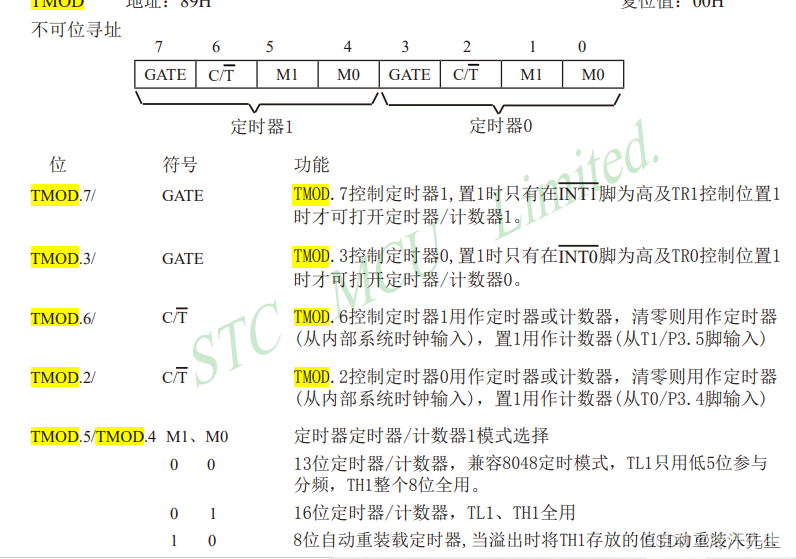

1、先配置TMOD（模式）因为TMOD是不可位寻址，就是说只能整体赋值。

根据数据手册，当前只用一个定时器0所以高4位都为0，GATE都设置为0（不用到），c/t为0时用作定时器，M1M0的配置根据表中设置为01（16位定时器）

所以TMOD=0x01;//0000 0001，在此处对TMOD配置低四位时会影响到高四位，因为此时只用一个定时器所以没有影响，若要用两个定时器时，应该这样配置

TMOD=TMOD&0xF0;//把TMOD低四位清0，高四位不变
TMOD=TMOD|0x01;//把TMOD最低位置1，高位不变

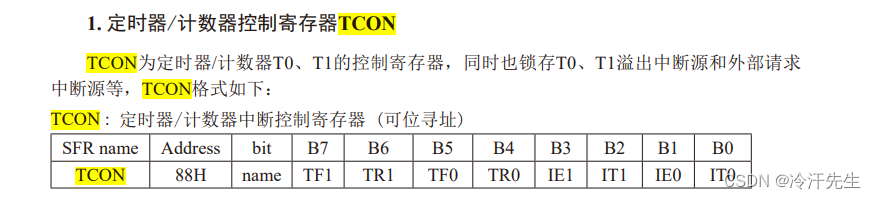

2、配置TCON是可位寻址，所以可以进行每一位单独赋值。

因为此时只用定时器0，TF0=0，TR0=1；IE0，IT0由于我们对GATE已经赋值为0是用不到的所以可以不用配置。

3、对TH0和TL0配置

因为是16位，所以可以计0-65535，因为脉冲16分频分频后，每个周期1us计数加一所以总共定时是65535us，我们给寄存器赋初值64535，距离溢出差值是1000，计时1ms。

TH0=64535/256；TL0=64535%256；取出高低位。

4、简便方法

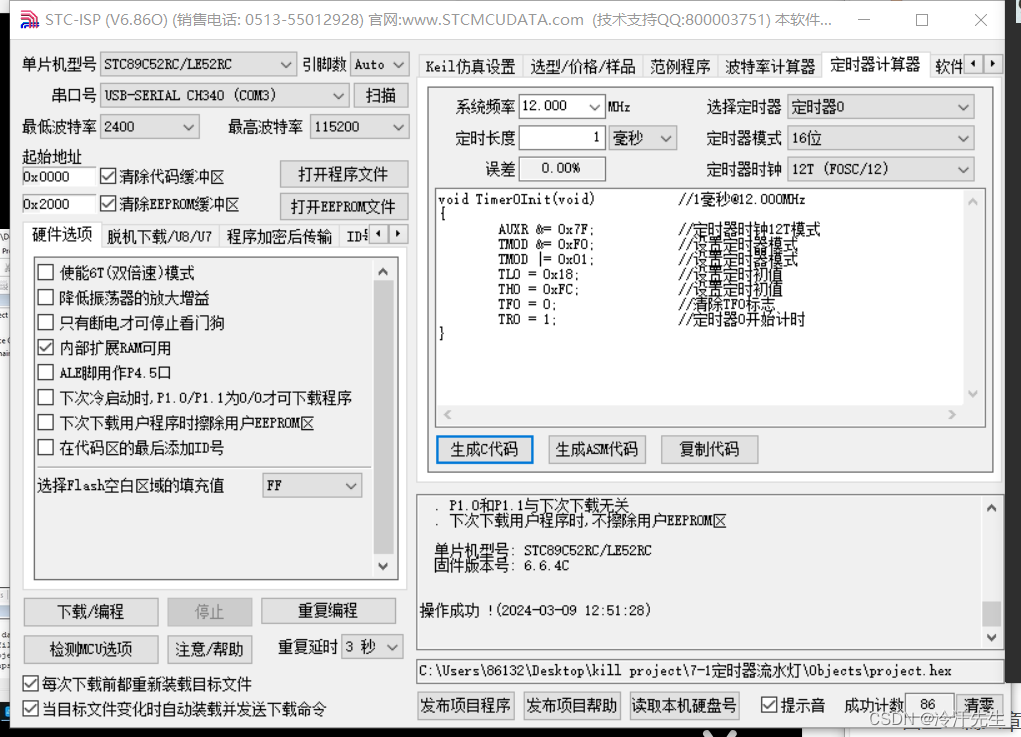

运用stc进行配置，因为使用的是STC89c52RC，晶振是12Mhz，定时器0，定时长度1ms，模式的话只有16位没有16位重组，定时器时钟选择12T，生成代码。因为AUXR这个寄存器并没有，所以这一句可以删除，我们已经是12T模式并不需要配置。

二、中断系统配置

2.1配置开关和优先级

由上一篇文章介绍所说，传统的51单片机中断系统是向下兼容的，所以可以按照传统51的单片机中断系统图进行配置会简单许多。这里使用的是定时器0，因为只用一个定时器中断，这里的优先级可以默认为0。

ET0=1;EA=1；PT0=0;

2.2中断标志位

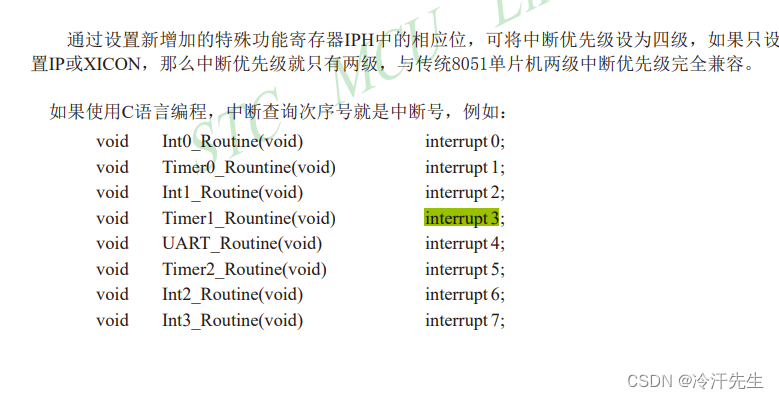

根据标志位的图设置。

在此设置void Timer0_Rountine(void) interrupt 12.3

2.3配置代码

定义Time0.c，对定时器0进行模块化编程，代码如图，之后运行定时器0，只需添加头文件即可。

#include <REGX52.H>
#include "Time0.h"
/**
  * @brief  定时器0初始化//1毫秒@12.000MHz
  * @parm  无
  * @retval  无

  */
void 	Timer0_Init()		//1毫秒@12.000MHz
{
	TMOD &= 0xF0;		//设置定时器模式
	TMOD |= 0x01;		//设置定时器模式
	TL0 = 0x18;		//设置定时初值
	TH0 = 0xFC;		//设置定时初值
	TF0 = 0;		//清除TF0标志
	TR0 = 1;		//定时器0开始计时
	ET0=1;
	EA=1;
	PT0=0;
}
/*定时器中断函数模板

void Timer0_Routine()  interrupt 1
{
	static unsigned int T0Count;
	TL0 = 0x18;		//设置定时初值
	TH0 = 0xFC;		//设置定时初值
	T0Count++;
	if(T0Count>=1000)
	{

		T0Count=0;
		P2=~P2;
	}
}
*/

三、独立按键模块

编辑独立按键模块返回键码，这样就可以在按下不同按键时在main中写出不同的功能。

#include <REGX52.H>
#include "Delay.h"
/**
  * @brief  获取独立按键键码
  * @parm   无
  * @retval  按下按键的键码，0~4

  */
unsigned char Key()
{
	unsigned char KeyNumber=0;//局部变量初值不确定
	if(P3_1==0)

	{
		Delay1ms(20);//消抖
		while(P3_1==0);//检测松手
		Delay1ms(20);
		KeyNumber=1;

	}
	if(P3_0==0)

	{
		Delay1ms(20);//消抖
		while(P3_0==0);//检测松手
		Delay1ms(20);
		KeyNumber=2;

	}
	if(P3_2==0)

	{
		Delay1ms(20);//消抖
		while(P3_2==0);//检测松手
		Delay1ms(20);
		KeyNumber=3;
	}
	if(P3_3==0)

	{
		Delay1ms(20);//消抖
		while(P3_3==0);//检测松手
		Delay1ms(20);
		KeyNumber=4;
	}
	return KeyNumber;
}

四、流水灯主函数

不设置按键也可以运行，就单纯定时器控制流水灯，这里设置按键的目的就是让流水灯移动的方向进行改变。这里用到了两个函数（必须得加头文件<INTRINS.H>才能使用）：

 _cror_    (unsigned char, unsigned char); _crol_    (unsigned char, unsigned char);

可以快速的实现左移右移并且可以循环，而不是用单纯的>> ，<<再加if增到最大值返回最小值。

#include <REGX52.H>
#include "Time0.h"
#include "Key.h"
#include <INTRINS.H>
unsigned char Keynum,LedMode;//LedMode 控制模式

void main()
{
	P2=0xFE;//赋予初值点亮一个灯
	Timer0_Init();//定时器初始化
	while(1)
	{
		Keynum=Key();//获取按键码
		if(Keynum)//如果按下按键
		{

				if(Keynum==1)//如果按下按键模式+1
				{
					LedMode++;
					if(LedMode>=2)//模式只有01两种
					{
						LedMode=0;
					}
				}


		}
	}

}
void Timer0_Routine()  interrupt 1
{
	static unsigned int T0Count;
	TL0 = 0x18;		//设置定时初值
	TH0 = 0xFC;		//设置定时初值
	T0Count++;
	if(T0Count>=500)
	{

		T0Count=0;
		if(LedMode==0)
		{
			P2=_crol_(P2,1);//左移1位
		}
		else if(LedMode==1)
		{
			P2=_cror_(P2,1);//右移1位
		}

	}
}
