前端canvas项目实战——在线图文编辑器(十)：小地图MiniMap(上)

前言

上一篇博文中，我们引入了「逻辑画布」的概念，让整个工具的页面看起来 “专业” 了很多。这也为后续的很多实用的功能打下了基础，例如本篇博文要讲到的小地图MiniMap。

如果你使用过市面上的一些图文编辑器，或者玩过一些游戏，就很容易理解「小地图」的作用。我们在屏幕中能看到的部分——前文中已经介绍过——叫做「视口」，视口之外的部分都看不到。小地图的作用是将全局视图按一定比例缩小，让我们能大体上总览全局的内容。

这篇博文是《前端canvas项目实战——在线图文编辑器》付费专栏系列博文的第十篇——小地图MiniMap(上)，主要的内容有：

1. 小地图的作用及实现前的设计。
2. 实现为小地图添加背景图、滑动窗口和遮罩。

如有需要，你可以：

• 点击这里，阅读序文《前端canvas项目实战——在线图文编辑器：序》
• 点击这里，返回上一篇《前端canvas项目实战——在线图文编辑器(九)：逻辑画布》
• 点击这里，前往下一篇《前端canvas项目实战——在线图文编辑器(十一)：小地图MiniMap(下)》

---

一、 效果展示

• 动手体验
  CodeSandbox会自动对代码进行编译，并提供地址以供体验代码效果
  由于CSDN的链接跳转有问题，会导致页面无法工作，请复制以下链接在浏览器打开：
  https://zss88t.csb.app/

• 动态效果
  这一节之后，我们就可以拖动小地图中的滑动窗口来改变画布的视口了。

---

二、 实现步骤

0. 行动前的思考

动手实现之前，让我们先思考几个问题：

• 小地图使用什么方法实现？
  经过调研，市面上的图文编辑器基本上都是通过堆叠div标签实现小地图的。但是理性的思考告诉我们，这种方式实现的小地图可维护性很低，且实现起来很复杂。因此我决定再用一个canvas来实现我们的小地图， 就好像「主画布」的一个缩小版。

• 小地图应该设计成什么形状，多大？
  具体的来说，这个问题就是说我们的小地图，「长」和「宽」应该设置为多少，怎样的比例。经过思考，我认为小地图的长宽比应该和画布的「视口」一样。其中长和宽应该是视口的1/10。这里引入一个变量canvasMiniMapRatio=10，意为画布的长宽和小地图的长宽比为10:1，这个变量会在下文中多次用到。

• 小地图中应该有哪些元素？

  • 背景图: 显示画布中的各个对象的缩小视图。
  • 滑动窗口: 在画布被放大后，允许用户拖动滑动窗口改变画布的视口，看到画布的每个角落。
  • 遮罩: 小地图上，滑动窗口以外的区域，要有一层半透明的遮罩，用于突出滑动窗口所框选的区域。遮罩的区域随着滑动窗口的大小、位置变化而变化。

1. 为小地图更新「背景图」

先看代码：

	/**
	 * （根据画布中的对象变化）更新小地图的背景图
	 * @param canvas 画布实例
	 * @param miniMap 小地图实例
	 * @param canvasMiniMapRatio 画布和小地图尺寸的比例（默认为10）
	 */
	const updateMiniMapBackground = ({canvas, miniMap, canvasMiniMapRatio}) => {
	    // 1. 记录画布当前的viewportTransform数组
	    const viewportTransform = canvas.viewportTransform;

	    // 2. 缩放画布到适配窗口大小并居中
	    zoomAndCenterCanvas(canvas);

	    // 3. 获取当前画布截图
	    const canvasElement = canvas.toCanvasElement(1 / canvasMiniMapRatio);
	    const backgroundImage = new fabric.Image(canvasElement);

	    // 4. 恢复画布的viewportTransform为记录的值
	    canvas.setViewportTransform(viewportTransform);

	    // 5. 将得到的背景图赋值给小地图
	    miniMap.setBackgroundImage(backgroundImage);
	    miniMap.renderAll();
	};

代码的逻辑很清晰，共分为5个步骤：

1) 记录画布当前的viewportTransform数组: 由于第2步会改变这个值，且后续的步骤还需要用到它来把画布恢复到当前位置，所以先用一个变量做记录。
2) 缩放画布到适配窗口大小并居中: 由于需要获取画布截图时，其视口可能已经不在正中央，且经过了缩放，大小发生了变化。所以在截图之前要先让画布缩放回适配窗口的大小且居中。zoomAndCenterCanvas方法的代码逻辑我在上篇博文中有详细的讲解，如需回顾，点击前往
3) 获取当前画布的截图: 先获取1 / 10大小的画布DOM对象，然后通过new fabirc.Image来创建截图。
4) 恢复画布的viewportTransform为记录的值: 把画布的缩放情况和视口恢复回获取截图前的状态。
5) 将得到的背景图赋值给小地图: 别忘了，miniMap也是一个fabric.Canvas的实例，所以我们可以通过setBackgroundImage为miniMap设置背景图。

2. 为小地图更新「滑动窗口」

滑动窗口小地图上的一个很实用的交互工具，用户可以通过拖动滑动窗口来改变画布的视口。当画布被放大时，滑动窗口所包围的区域就是当前视口所展现的，画布中我们正在看的部分；滑动窗口以外的部分，不在视口中，移动视口之后才可以看到。

代码如下：

	/**
	 * 更新小地图的滑动窗口
	 * @param canvas 画布实例
	 * @param miniMap 小地图实例
	 * @param canvasMiniMapRatio 画布和小地图尺寸的比例（默认为10）
	 */
	const updateMiniMapSlideWindow = ({canvas, miniMap, canvasMiniMapRatio}) => {
	    ...

	    // 1. 清除小地图中的所有对象（滑动窗口 + 4个遮罩）
	    const objects = miniMap.getObjects();
	    for (let i = 0; i < objects.length; i++) {
	        miniMap.remove(objects[i]);
	    }

	    // 2. 获取新的滑动窗口
	    let newSlideWindow = getNewSlideWindow({canvas, miniMap, canvasMiniMapRatio});

	    // 3. 添加新的滑动窗口到小地图中
	    miniMap.add(newSlideWindow);
	    miniMap.setActiveObject(newSlideWindow);
	    miniMap.renderAll();
	};

这里的代码看起来很简单，注释很清楚，就不再赘述了。我们把getNewSlideWindow方法展开讲解：

	/**
	 * （根据画布的视口）获取小地图中新的滑动窗口实例
	 * @param canvas 画布实例
	 * @param miniMap 小地图实例
	 * @param canvasMiniMapRatio 画布宽高 : 小地图宽高（默认=10）
	 * @returns {fabric.Rect} 新的滑动窗口实例
	 */
	const getNewSlideWindow = ({canvas, miniMap, canvasMiniMapRatio}) => {
	    let canvasZoomRatio = canvas.getZoom() / calcZoomValueToFitWindow();

	    // 1. 获取新的滑动窗口宽高
	    const dimensions = _getNewSlideWindowDimensions({miniMap, canvasZoomRatio});

	    // 2. 获取新的滑动窗口位置
	    const positions = _getNewSlideWindowPositions({canvas, miniMap, canvasMiniMapRatio, canvasZoomRatio});

	    // 3. 实例化一个fabric.Rect作为滑动窗口，并返回
	    return new fabric.Rect({
	        fill: 'transparent',
	        stroke: "dodgerblue",
	        strokewidth: 1,
	        hasControls: false,
	        hasBorders: false,
	        ...dimensions,
	        ...positions
	    });
	};

可以看到，「滑动窗口」实际上是一个fabric.Rect的实例，通过hasControls: false和hasBorders: false设置了它没有选择框、也没有控制点。

重点在于1/2两步，如何计算滑动窗口的宽高和位置， 这里我们再展开一层，看看计算这些数值的代码逻辑。

2.1 获取新的滑动窗口「宽高」

	/**
	 * 计算得到新的滑动窗口宽高
	 * @param miniMap 小地图实例
	 * @param canvasZoomRatio 画布当前缩放值 : 画布适配窗口大小缩放值
	 * @returns {{width: number, height: number}} 新的滑动窗口宽高
	 * @private
	 */
	const _getNewSlideWindowDimensions = ({miniMap, canvasZoomRatio}) => {
	    if (canvasZoomRatio <= 1) {
	        canvasZoomRatio = 1;
	    }

	    return {
	        width: miniMap.width / canvasZoomRatio - 1,
	        height: miniMap.height / canvasZoomRatio - 1
	    };
	};

这段代码包含以下两个部分：

• 1) 滑动窗口的宽高和画布的缩放值zoom成反比，画布被放大得越大，滑动窗口越小，其中的canvasZoomRatio=画布当前缩放值 : 画布适配窗口大小缩放值，即上文getNewSlideWindow方法中的canvasZoomRatio = canvas.getZoom() / calcZoomValueToFitWindow()。
• 2) 滑动窗口的大小有上限，即最大只能和小地图1:1，也就有了代码前3行限制canvasZoomRatio最小为1。

2.2 获取新的滑动窗口「位置」

	/**
	 * 计算得到新的滑动窗口位置
	 * @param canvas 画布实例
	 * @param miniMap 小地图实例
	 * @param canvasMiniMapRatio 画布宽高 : 小地图宽高（默认=10）
	 * @param canvasZoomRatio 画布当前缩放值 : 画布适配窗口大小缩放值
	 * @returns {{top: number, left: number}} 新的滑动窗口位置
	 * @private
	 */
	const _getNewSlideWindowPositions = ({canvas, miniMap, canvasMiniMapRatio, canvasZoomRatio}) => {
	    // 计算逻辑画布中心点在视口坐标系中的位置
	    const viewportTransform = canvas.viewportTransform;
	    const {logicCanvas} = store.getState();

	    const offsetX = ((logicCanvas.width / 2) * viewportTransform[0] + viewportTransform[4]) / canvasMiniMapRatio / canvasZoomRatio;
	    const offsetY = ((logicCanvas.height / 2) * viewportTransform[3] + viewportTransform[5]) / canvasMiniMapRatio / canvasZoomRatio;

	    const {x, y} = miniMap.getCenterPoint();
	    return {
	        left: x - offsetX,
	        top: y - offsetY
	    };
	};

这段代码的核心在于offsetX和offsetY的计算公式，其目的在于将canvas中视口的对应位置等比例缩小，求得在小地图中的坐标，offsetX和offsetY是滑动窗口的左上点距离小地图中心点的位移。

最后通过left: x - offsetX和top: y - offsetY得到小地图的位置信息。

3. 为小地图更新「遮罩」

遮罩用于降低小地图中，滑动窗口之外区域的透明度，突出滑动窗口包围起来的区域。起初，我尝试了多种方式来实现它，包括给miniMap设置clipPath等，都不能完美实现。直到最后，想到了一个简单的方法。

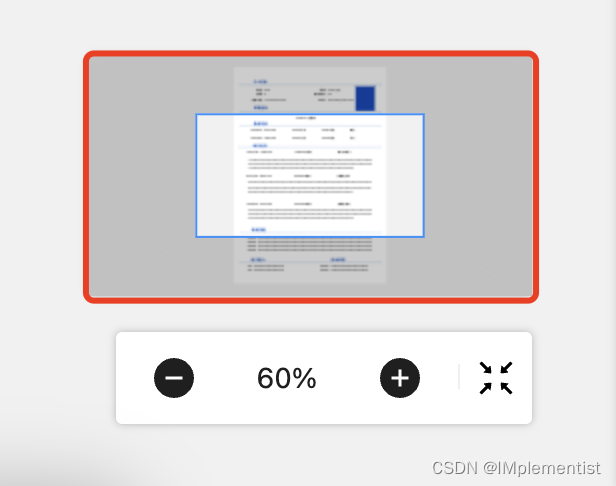

我们先在概念上达成一致，下图中红色区域之内，蓝色区域之外的滑动窗口的部分就是「遮罩」：

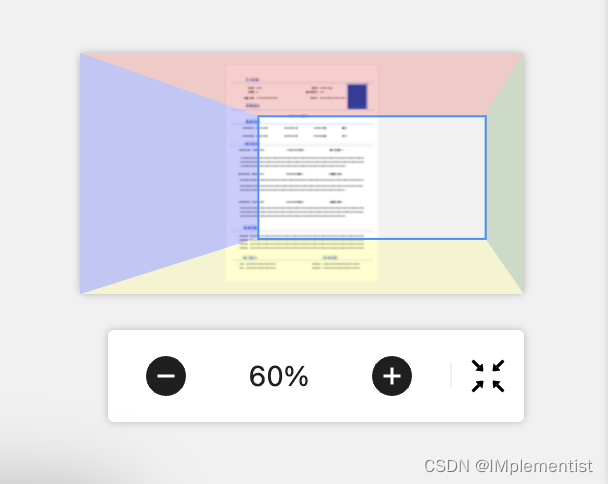

这一片颜色较深的灰色区域，实际上是用4个梯形拼接而成的，为了便于说明，我将每个部分分别填充不同的颜色，加以区分：

这样，遮罩的实现就一目了然了，我们使用fabric.Polygon多边形来实现每一个梯形。这里仅列举左侧的蓝色的梯形代码：

	/**
	 * 更新小地图的遮罩区域
	 * @param miniMap 小地图实例
	 */
	const updateMiniMapMask = ({miniMap}) => {
	    // 1. 移除miniMap中所有的遮罩（fabric.Polygon）
	    let objects = miniMap.getObjects();
	    for (let i = 0; i < objects.length; i++) {
	        if (objects[i]?.type !== "rect") {
	            miniMap.remove(objects[i]);
	        }
	    }

	    // 2. 定义共有的属性
	    let slideWindow = miniMap.getObjects()[0];
	    const properties = {
	        opacity: 0.2,
	        hasControls: false,
	        hasBorders: false,
	        strokeWidth: 0,
	        selectable: false,
	        evented: false
	    }

	    // 3. 设置梯形顶点坐标
	    const polygonLeftPoints = [
	        {x: 0, y: 0},
	        {x: slideWindow.left, y: slideWindow.top},
	        {x: slideWindow.left, y: slideWindow.top + slideWindow.height},
	        {x: 0, y: miniMap.height}
	    ];

	    // 4. 实例化梯形并添加到miniMap
	    let polygonLeft = new fabric.Polygon(polygonLeftPoints, properties);
	    miniMap.add(polygonLeft);

	    miniMap.renderAll();
	};

这里的代码简单易懂，没有难点，只需要注意梯形的4个顶点坐标设置正确即可。

---

后记

本片博文中，我们列举了小地图MiniMap，其4个核心方法中的3个。篇幅已经很长了，我把剩下的1个核心方法和将他们组合起来的部分放在下一篇博文。也希望大家在阅读和学习的过程中有个中途休息，我们缓一缓，下一篇博文再把他讲完。
