kuai3~4串锂电池快充方案，实现2小时充满电

随着智能设备的普及和便携性的要求部断增加，锂电池做位一种高能量密度、长周期寿命和较低自放电率的电池技术，逐渐成为主流，然而传统的锂电池充电时间长,效率低的问题也限制了其应用范围，为了解决这一问题，科技公司和电池制造商们纷纷推出了各种锂电池快充方案，本文将介绍一款由汇铭达电子有限公司研发的XSP08T取电协议芯片+锂电池升压充电管理芯片组合实现锂电池快速充电方案

XSP08T搭配升压充电管理芯片支持多串锂电池快充充电，当输入电压低于电池电压时，可以选用升压充电芯片，满足电池组快充需求。设备搭载USB-C接口，无需专有适配器就可以轻松实现高效快充，轻松回血。

PD协议芯片+升压充电管理芯片

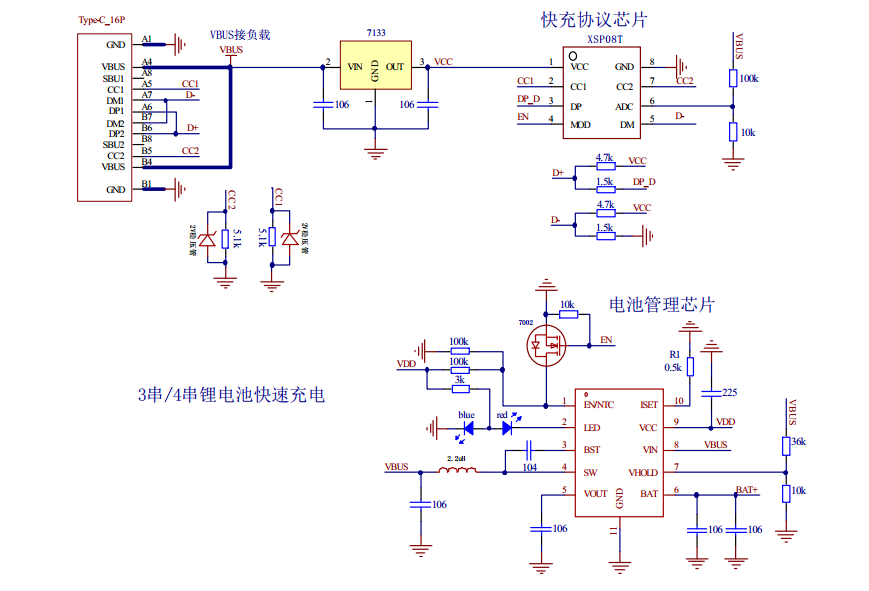

案例：XSP08T+LGS5523

电池组：11.1V锂电池组，三串3.7V锂电池，充满12.6V

 输入电压：5V-9V

 Max充电电流：2A

XSP08T主要负责与连接的设备进行通信，识别设备的充电需求和协议要求。它能够实现不同电压、电流的输出协商，使充电器可以适配多种设备的充电要求。

LGS5523充电管理芯片主要用于管理充电过程中的电流、电压和功率等参数。它能够监测电池的充电状态，包括电压、电流和温度等信息，以确保充电过程安全、高效且稳定，防止过充、过流、过热等情况对电池造成损害。

给三串锂电池充满电传统的慢充模式大概需要6小时左右而使用XSP08T+充电管理芯片组合，一小时可以充到80%，2小时就能充满电，大大的提升了充电效率。

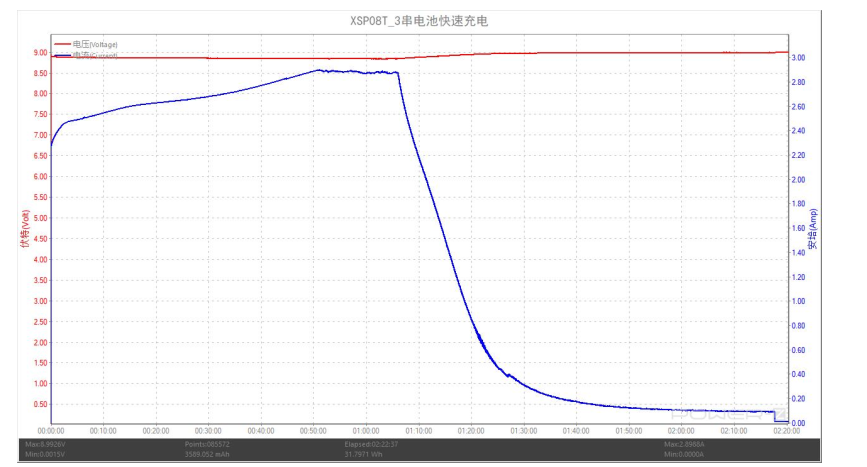

测试曲线图

从充电曲线图可以看出当充电到一小时左右电流变小、电压不变，两小时左右充满电

XSP08T取电协议芯片概述

XSP08T是USB Type-C 受电端 (Sink）取电协议芯片，支持从充电器等电源上取电给产品供电 ，芯片集成PD2.0/3.0、QC2.0/3.0、华为FCP、三星AFC等多种快充协议，和充电管理芯片组合可实现给锂电池提供最大100W功率快速充电。

特点

支持多种快充协议
支持电压档位向下兼容和多协议切换
支持CLASS A和CLASS B电压等级
提供外部关断使能EN控制功能
自动检测并切换CC1/CC2信号通讯                                                                                                    芯片采用SOP-8封装

支持电压档位

PD协议：5V、9V、12V、15V、20V
QC2.0协议：5V、9V、12V、20V
QC3.0协议：5~20V（max)
三星AFC协议：5V、9V
华为FCP协议：5V、9V、12V

应用场景

小家电、筋膜枪、智能家居
智能穿戴、蓝牙音响、电动工具
小型加热设备、无人机等

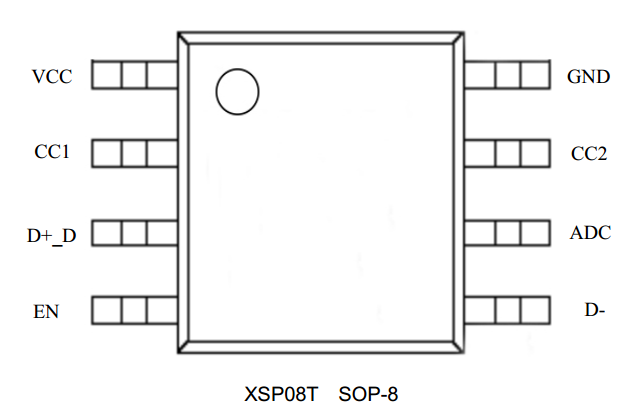

芯片脚为配置

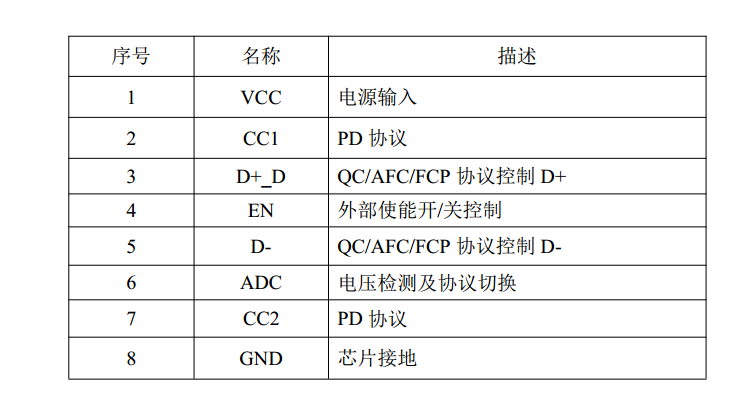

脚位说明
