keil5+proteus实现中断系统（流水灯为例子）

• 实验目的

熟悉中断系统运用

掌握状态转换

• 实验设备

Keil5与Peoteus8 电脑

• 实验内容和结果

实验内容：

1. 利用开关控制8个LED的闪烁与点亮：当开关拨到1时，LED闪烁；当开关拨到0 时，LED点亮。

2. 利用开关控制8个LED的闪烁与流水：当开关拨到1时，LED流水；当开关拨到0 时，LED闪烁。

(1)实验代码与连线截图：

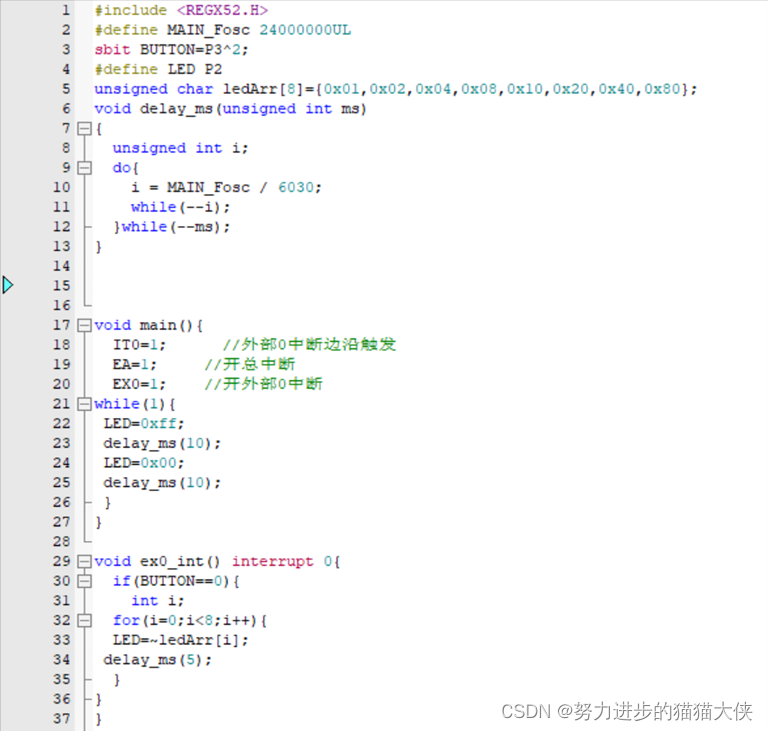

代码：

#include <REGX52.H>

#define MAIN_Fosc 24000000UL

sbit BUTTON=P3^2;

#define LED P2

unsigned char ledArr[8]={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80};

void delay_ms(unsigned int ms)

{

       unsigned int i;

       do{

              i = MAIN_Fosc / 6030;

              while(--i);

       }while(--ms);

}

void main(){

       IT0=1;                   //外部0中断边沿触发

       EA=1;                   //开总中断

       EX0=1;          //开外部0中断

while(1){

 LED=0xff;

 delay_ms(10);

 LED=0x00;

 delay_ms(10);

 }

}

void ex0_int() interrupt 0{

  if(BUTTON==0){

              int i;

       for(i=0;i<8;i++){

       LED=~ledArr[i];

 delay_ms(5);

       }

}

}

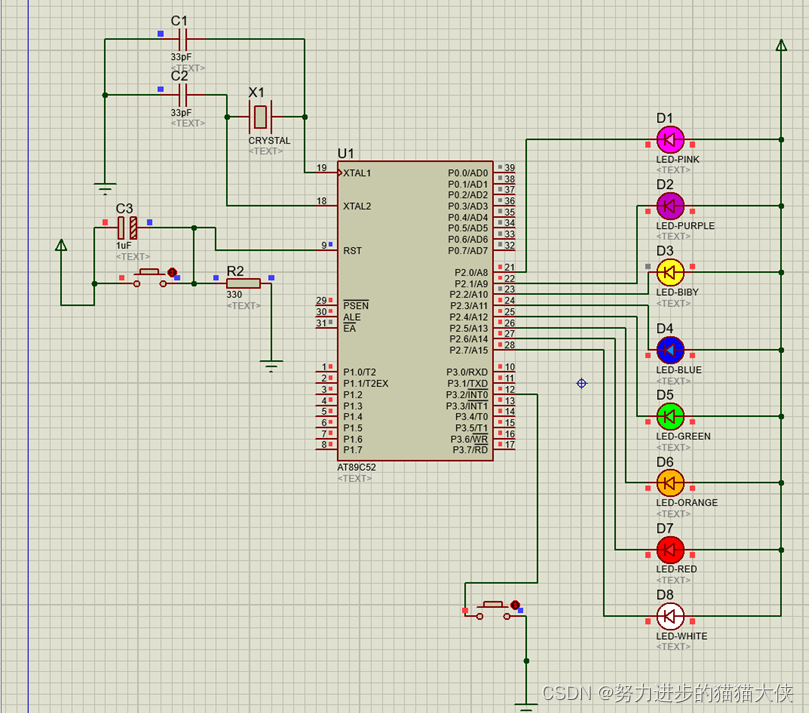

实现效果截图：

启动八个灯自动闪烁。

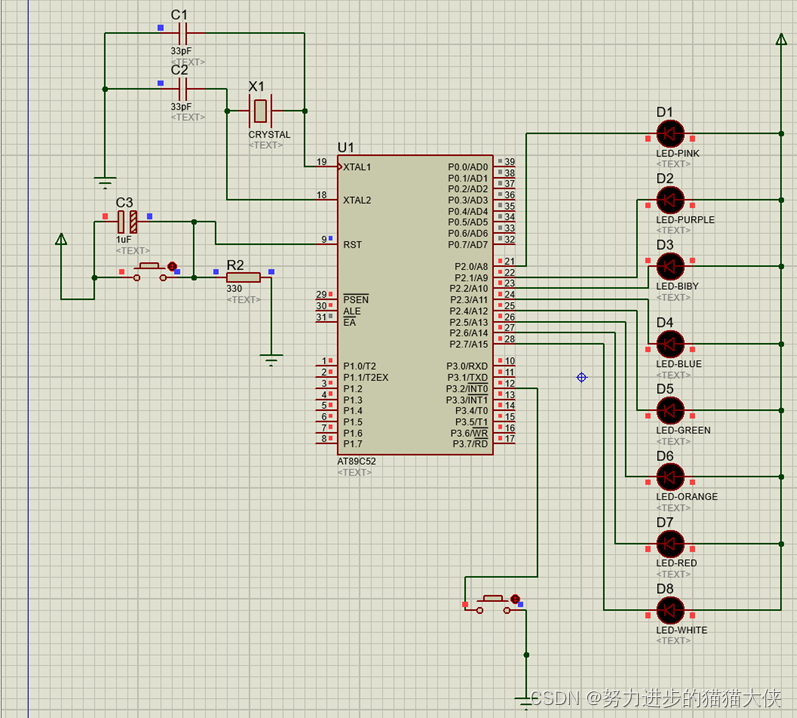

• 按钮按下开始流水
•

（2）实验2实验代码与连线截图：

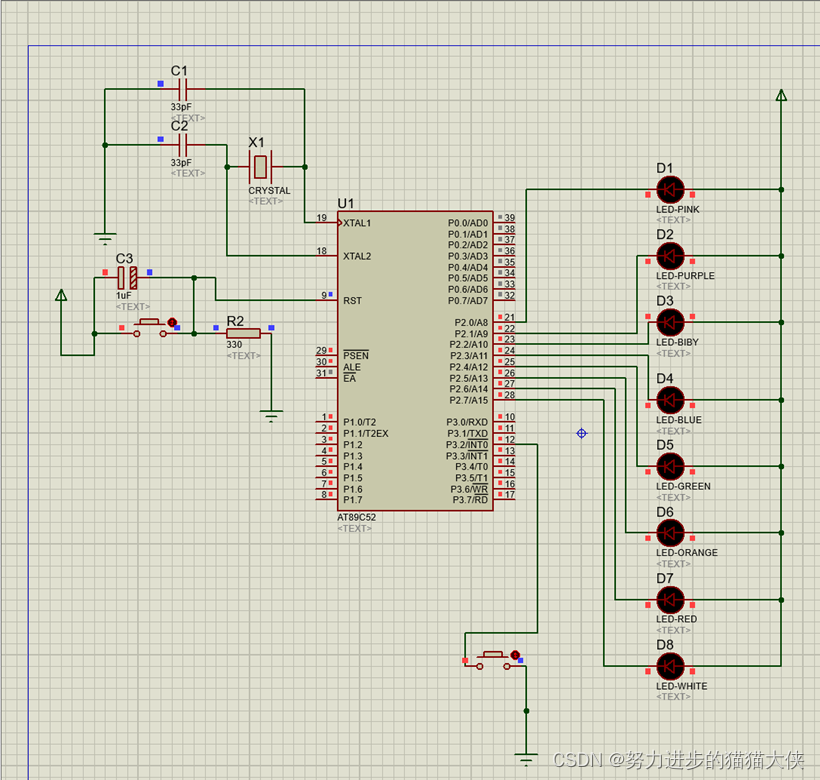

连线：

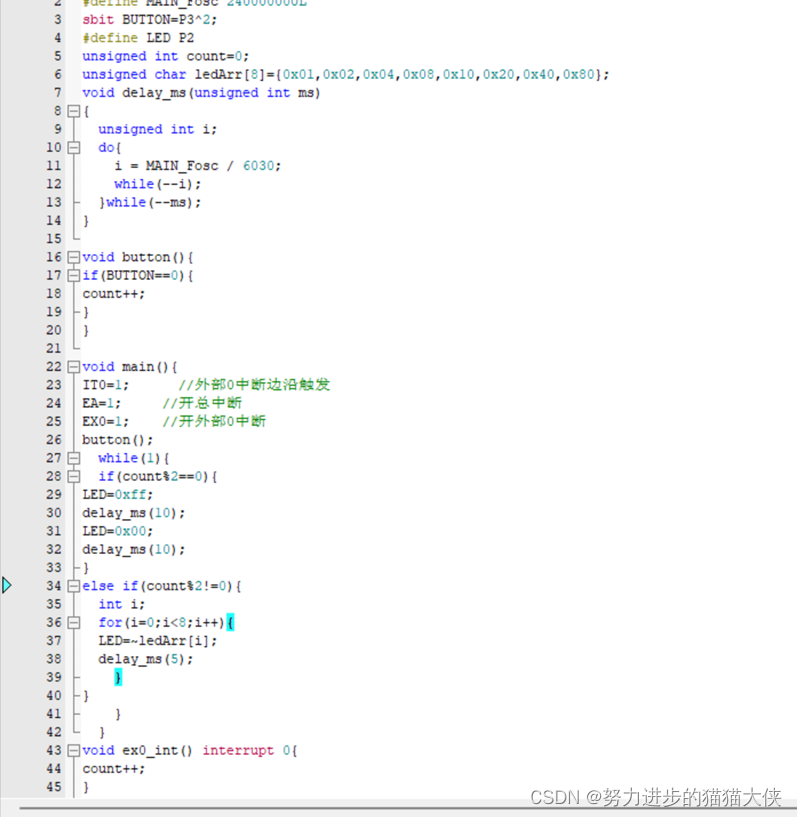

代码：

#include <REGX52.H>

#define MAIN_Fosc 24000000UL

sbit BUTTON=P3^2;

#define LED P2

unsigned int count=0;

unsigned char ledArr[8]={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80};

void delay_ms(unsigned int ms)

{

       unsigned int i;

       do{

              i = MAIN_Fosc / 6030;

              while(--i);

       }while(--ms);

}

void button(){

if(BUTTON==0){

count++;

}

}

void main(){

IT0=1;                   //外部0中断边沿触发

EA=1;                   //开总中断

EX0=1;          //开外部0中断

button();

       while(1){

  if(count%2==0){

LED=0xff;

delay_ms(10);

LED=0x00;

delay_ms(10);

}

else if(count%2!=0){

       int i;

  for(i=0;i<8;i++){

       LED=~ledArr[i];

  delay_ms(5);

              }

}

              }

       }

void ex0_int() interrupt 0{

count++;

}

结果：

按下流水灯：

再次按下闪烁状态：

再次按下全灯闪烁：

四、实验问题思考

1. 单片机驱动继电器和蜂鸣器的电路设计

继电器电路设计

继电器通常需要较大的电流来驱动，因此单片机的I/O口通常不足以直接驱动继电器。为了解决这个问题，可以使用一个驱动芯片，例如ULN2003，它是一个大电流驱动阵列，常用于单片机控制电路中以驱动继电器等负载。ULN2003内部包含了七路达林顿管，可以提供足够的电流来驱动继电器。

电路设计时，单片机的I/O口连接到ULN2003的输入端，然后ULN2003的输出端连接到继电器的线圈。当单片机输出高电平时，ULN2003会导通，从而驱动继电器吸合。

蜂鸣器电路设计

蜂鸣器的驱动方式取决于是使用有源蜂鸣器还是无源蜂鸣器。有源蜂鸣器内部带有振荡电路，只需接入直流电源即可发声。无源蜂鸣器则需要外部提供方波信号才能发声。

对于有源蜂鸣器，可以直接通过单片机的I/O口输出高低电平来控制蜂鸣器的发声。而对于无源蜂鸣器，需要通过单片机输出特定频率的方波信号来驱动蜂鸣器发声。

2. 单片机的准双向口和双向口的区别

单片机的I/O口根据其电气特性可以分为准双向口和双向口。

**准双向口**：这种类型的口在输出模式下只能输出高电平，不能输出低电平。在输入模式下，它们可以读取高低电平。这种设计通常用于那些不需要输出低电平的应用场景。

**双向口**：双向口可以在输出模式下输出高低电平，也可以在输入模式下读取高低电平。这种设计提供了更大的灵活性，因为它允许I/O口在不同的操作模式下工作。

关于P0~P3口是否是准双向口还是双向口，这取决于具体的单片机型号。不同的单片机型号可能会有不同的I/O口配置。例如，某些8051系列单片机的P0口是双向口，而其他一些型号的P0口可能是准双向口。因此，需要查阅特定单片机型号的数据手册来确定其I/O口的类型。

····心得体会：

Keil C51编程软件编写程序，并通过仿真软件模拟了中断请求和中断服务程序的执行过程。我深刻体会到了中断服务程序的重要性。在中断服务程序中，我们需要快速、准确地处理中断请求，然后尽快返回，以便单片机能够继续执行其他任务。如果中断服务程序编写不当，可能会导致单片机无法及时响应其他中断请求，从而影响整个系统的性能。

中断在电流下降沿触发所以不能判断按钮按下抬起。直接按钮按下即可
