VLAN技术详解：原理、应用与实战指南

已于 2025-02-25 17:04:08 修改
阅读量2.1k 收藏 37
点赞数 35
分类专栏： 网络 文章标签： 网络 运维 华为 网络协议
于 2025-02-24 11:48:31 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/NWB2580/article/details/145821627
版权

VLAN（Virtual Local Area Network，虚拟局域网）是现代网络设计中不可或缺的技术。它通过逻辑隔离广播域，提升了网络的安全性、灵活性和可管理性。本文将从基础概念出发，深入解析VLAN的原理、配置方式、跨VLAN通信方案及扩展技术。

目录

一、VLAN的作用与价值

1. 传统局域网的局限性

2. VLAN的核心优势

二、VLAN的实现原理

1. VLAN的划分方式

2. VLAN标签（802.1Q）

3. 配置实例（以思科Cisco为例）

4. VLAN的链路

三、VLAN间通信方案

1. 通过三层交换机（SVI接口）

四、VLAN扩展技术

1. VLAN Trunk（干道链路）

2. QinQ（VLAN堆叠）

3. Private VLAN（私有VLAN）

4. Voice VLAN

五、VLAN设计与最佳实践

1. 规划建议

2. 安全增强

3. 常见问题排查

六、总结

一、VLAN的作用与价值

1. 传统局域网的局限性

  • 广播风暴：传统局域网（LAN）中所有设备处于同一广播域，广播流量可能导致网络拥塞。

  • 安全性不足：所有设备可直接通信，难以隔离敏感数据。

  • 管理僵化：物理拓扑变更需重新布线，灵活性差。

2. VLAN的核心优势

  • 广播域隔离：每个VLAN是一个独立的广播域，减少不必要的流量。

  • 增强安全性：不同VLAN的通信需通过路由或ACL控制，防止横向渗透。

  • 灵活组网：基于逻辑而非物理位置划分网络，简化管理。

  • 资源优化：支持基于业务、部门或安全等级划分VLAN（如财务VLAN、访客VLAN）。

二、VLAN的实现原理

1. VLAN的划分方式

  • 基于端口划分
    将交换机的物理端口绑定到特定VLAN（最常用）。

    Switch(config)# interface GigabitEthernet0/1                 //进入接口G0/1
Switch(config-if)# switchport mode access                    //交换模式为access
Switch(config-if)# switchport access vlan 10                 //将接口划分到vlan10中

  • 基于MAC地址划分

        根据设备的MAC地址动态分配VLAN（适用于移动终端）。

  • 基于协议/IP子网划分

        根据IP地址或协议类型（如IPv4/IPv6）划分VLAN。

2. VLAN标签（802.1Q）

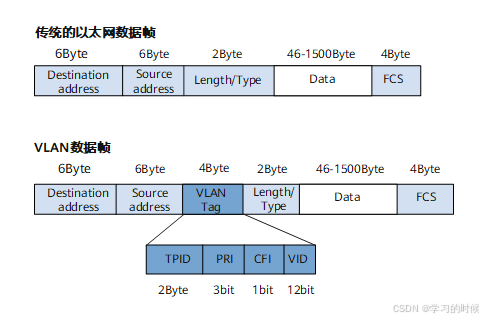

  • 帧格式：
    在以太网帧的源MAC地址后插入4字节的VLAN标签（Tag）。

    • TPID：固定值0x8100，标识802.1Q帧。

    • PRI：3位优先级（用于QoS）。

    • CFI：1位规范格式指示符。

    • VID：12位VLAN ID（范围1-4094）。

  • Native VLAN
    未打标签的流量默认属于Native VLAN（也叫本征vlan，通常为VLAN 1）。

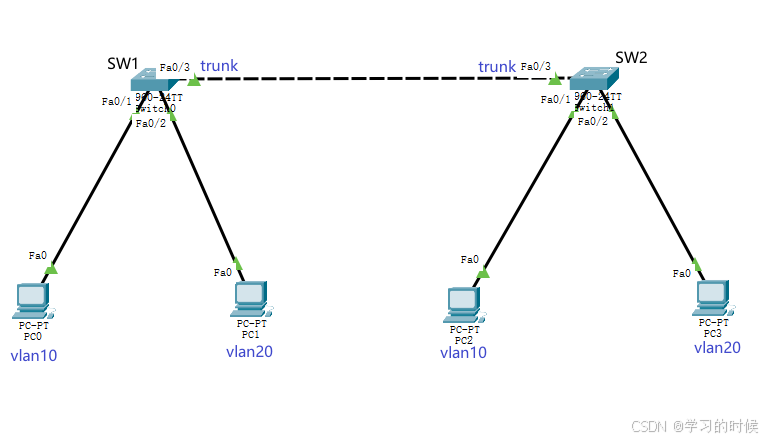

    3. 配置实例（以思科Cisco为例）

设备名称IP子网掩码
PC0 192.168.1.1255.255.255.0
PC1192.168.1.2255.255.255.0
PC2192.168.1.3255.255.255.0
PC3192.168.1.4255.255.255.0

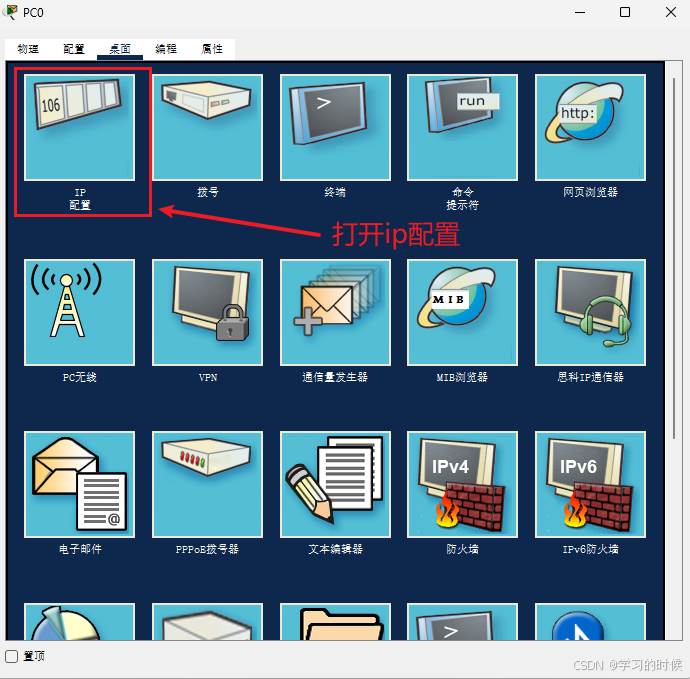

PC配置IP地址如下图 ：

 SW1配置如下：

Switch>en                                               //进入特权模式
Switch#conf t                                           //进入全局配置模式
Switch(config)#vlan 10                                  //创建一个vlan编号为10的虚拟局域网
Switch(config-vlan)#int f0/1                            //进入f0/1接口
Switch(config-if)#switchport access vlan 10             //将接口划分到vlan10中
Switch(config-if)#ex
Switch(config)#vl 20                                    //创建一个vlan编号为20的虚拟局域网
Switch(config-vlan)#int f0/2                            //进入f0/2接口
Switch(config-if)#sw acc vl 20                          //创建一个vlan编号为20的虚拟局域网
Switch(config-if)#int f0/3                              //进入f0/3接口
Switch(config-if)#switchport mode trunk                 //将接口设置为Trunk模式

  SW2配置如下：

Switch>en                                               //进入特权模式
Switch#conf t                                           //进入全局配置模式
Switch(config)#vlan 10                                  //创建一个vlan编号为10的虚拟局域网
Switch(config-vlan)#int f0/1                            //进入f0/1接口
Switch(config-if)#switchport access vlan 10             //将接口划分到vlan10中
Switch(config-if)#ex
Switch(config)#vl 20                                    //创建一个vlan编号为20的虚拟局域网
Switch(config-vlan)#int f0/2                            //进入f0/2接口
Switch(config-if)#sw acc vl 20                          //创建一个vlan编号为20的虚拟局域网
Switch(config-if)#int f0/3                              //进入f0/3接口
Switch(config-if)#switchport mode trunk                 //将接口设置为Trunk模式

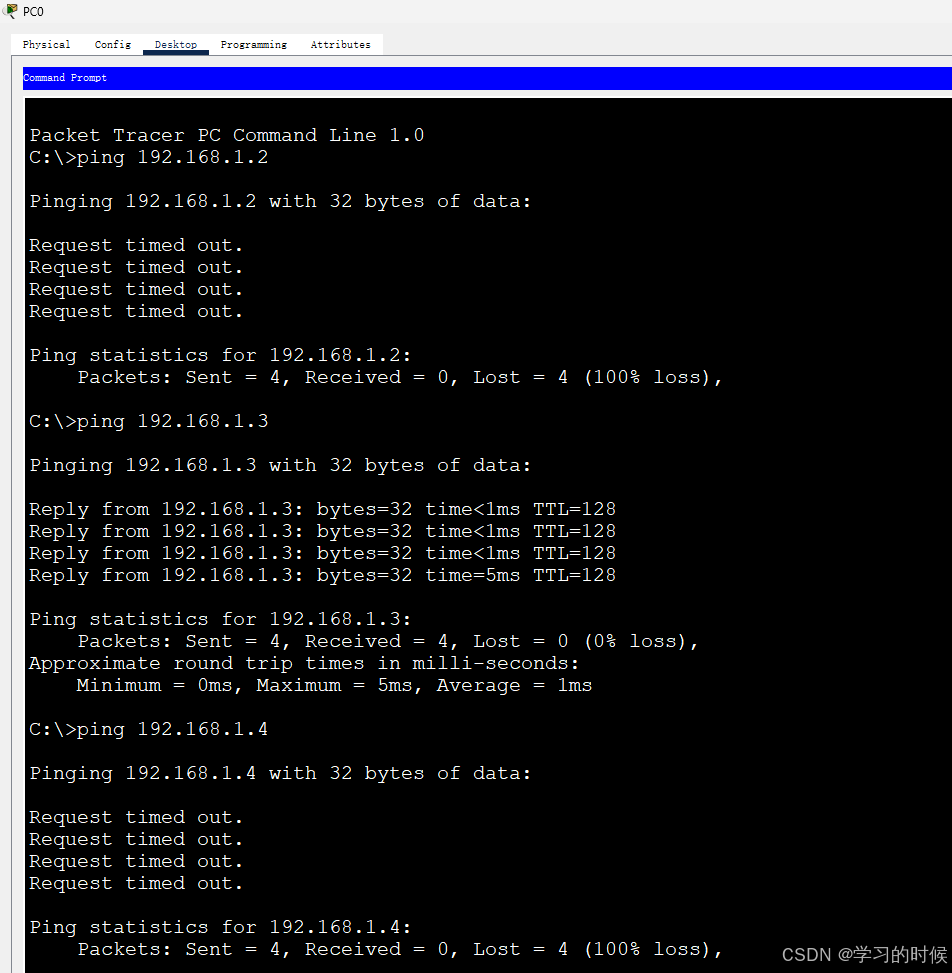

验证：使用任意pc互相访问IP，同一vlan之间可以互相访问。

小贴士： 二层交换机配置口诀如下

  • 创vlan
  • 划vlan
  • 打trunk

4. VLAN的链路

  • access  只能通过单一VLAN，trunk  可以通过多个vlan
  • access链路一般用于交换机与终端设备
  • trunk链路一般用于交换机互联

三、VLAN间通信方案

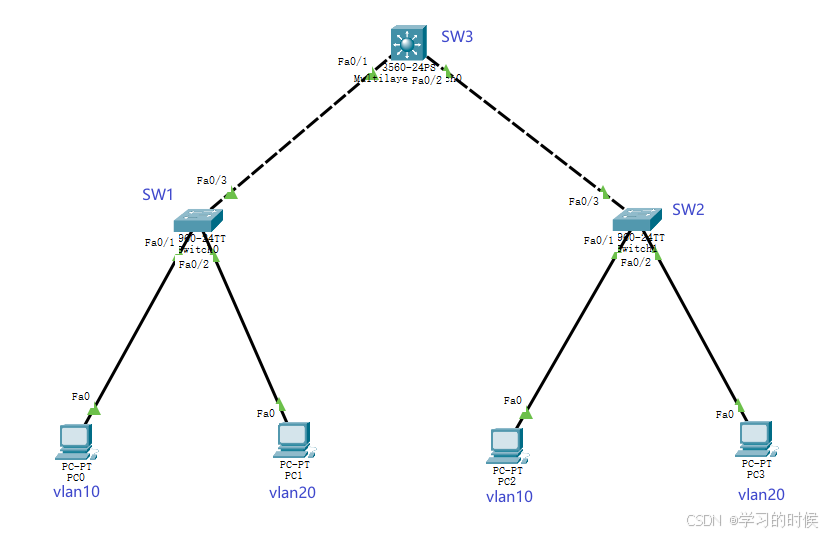

1. 通过三层交换机（SVI接口）

  • 原理：
    在三层交换机上为每个VLAN创建虚拟接口（SVI），并配置IP地址作为网关。

设备名称IP子网掩码网关
PC0 192.168.1.1255.255.255.0192.168.1.254
PC1192.168.2.1255.255.255.0192.168.2.254
PC2192.168.1.2255.255.255.0192.168.1.254
PC3192.168.2.2255.255.255.0192.168.2.254

  SW1配置如下：

Switch>en                                               //进入特权模式
Switch#conf t                                           //进入全局配置模式
Switch(config)#vlan 10                                  //创建一个vlan编号为10的虚拟局域网
Switch(config-vlan)#int f0/1                            //进入f0/1接口
Switch(config-if)#switchport access vlan 10             //将接口划分到vlan10中
Switch(config-if)#ex
Switch(config)#vl 20                                    //创建一个vlan编号为20的虚拟局域网
Switch(config-vlan)#int f0/2                            //进入f0/2接口
Switch(config-if)#sw acc vl 20                          //创建一个vlan编号为20的虚拟局域网
Switch(config-if)#int f0/3                              //进入f0/3接口
Switch(config-if)#switchport mode trunk                 //将接口设置为Trunk模式

SW2配置如下：

Switch>en                                               //进入特权模式
Switch#conf t                                           //进入全局配置模式
Switch(config)#vlan 10                                  //创建一个vlan编号为10的虚拟局域网
Switch(config-vlan)#int f0/1                            //进入f0/1接口
Switch(config-if)#switchport access vlan 10             //将接口划分到vlan10中
Switch(config-if)#ex
Switch(config)#vl 20                                    //创建一个vlan编号为20的虚拟局域网
Switch(config-vlan)#int f0/2                            //进入f0/2接口
Switch(config-if)#sw acc vl 20                          //创建一个vlan编号为20的虚拟局域网
Switch(config-if)#int f0/3                              //进入f0/3接口
Switch(config-if)#switchport mode trunk                 //将接口设置为Trunk模式

SW3配置如下：

Switch>en
Switch#conf t
Switch(config)#vl 10
Switch(config-vlan)#vl 20
Switch(config-vlan)#int vl 10                             //进入VLAN10
Switch(config-if)#ip add 192.168.1.254 255.255.255.0      //配置svi接口作为网关使用
Switch(config-if)#int vl 20                               //进入VLAN20
Switch(config-if)#ip add 192.168.2.254 255.255.255.0      //配置svi接口作为网关使用
Switch(config-if)#int f0/1
Switch(config-if)#switchport trunk encapsulation dot1q    //封装trunk协议
Switch(config-if)#sw mo tr
Switch(config-if)#int f0/2
Switch(config-if)#sw tr en do
Switch(config-if)#sw mo tr
Switch(config)#ip routing                                 //开启路由功能

 验证：结果为全网互通

四、VLAN扩展技术

1. VLAN Trunk（干道链路）

  • 作用：在交换机间传递多个VLAN的流量。

  • 协议：802.1Q（通用）或ISL（Cisco私有）。

  • 配置示例：

Switch(config)# interface GigabitEthernet0/24
Switch(config-if)# switchport mode trunk
Switch(config-if)# switchport trunk allowed vlan 10,20,30

2. QinQ（VLAN堆叠）

  • 原理：在现有VLAN标签外再封装一层VLAN标签（双层Tag），用于运营商网络扩展VLAN数量。

  • 应用场景：企业分支通过运营商网络互联时保留内部VLAN信息。

3. Private VLAN（私有VLAN）

  • 作用：在同一主VLAN内隔离设备，适用于酒店或数据中心多租户场景。

  • 类型：

    • Promiscuous Port：可与所有端口通信（如网关端口）。

    • Community Port：组内端口可互访。

    • Isolated Port：仅能与Promiscuous Port通信。

4. Voice VLAN

  • 专用设计：为IP电话划分独立VLAN，优先传输语音流量（通过QoS保障通话质量）。

  • 自动识别：交换机通过LLDP或CDP协议自动将IP电话接入Voice VLAN。

五、VLAN设计与最佳实践

1. 规划建议

  • 按职能划分：如VLAN 10（销售）、VLAN 20（研发）、VLAN 30（访客）。

  • 预留VLAN ID：避免使用VLAN 1（默认Native VLAN），建议从VLAN 100开始编号。

  • 控制VLAN数量：单个交换机的VLAN数量不宜超过100个。

2. 安全增强

  • 禁用未用端口：防止非法设备接入。

Switch(config)# interface range GigabitEthernet0/15-24
Switch(config-if-range)# shutdown
  • 启用端口安全：限制端口连接的MAC地址数量。
Switch(config-if)# switchport port-security maximum 2
Switch(config-if)# switchport port-security violation restrict

3. 常见问题排查

  • VLAN间不通：检查三层网关配置、路由表及ACL规则。

  • Trunk链路故障：确认两端Trunk允许的VLAN列表是否一致。

  • Native VLAN不匹配：可能导致VLAN跳跃攻击（需两端Native VLAN一致）。

六、总结

VLAN技术通过逻辑划分网络，解决了传统LAN的广播泛滥、管理僵化等问题。结合三层交换机、ACL和QoS策略，可以构建高效、安全的现代企业网络。随着SDN（软件定义网络）和VXLAN（扩展VLAN）等技术的普及，VLAN的逻辑隔离思想将继续在云数据中心和物联网场景中发挥关键作用。

 希望这篇文章能为您的读者提供清晰的VLAN技术全景！如需补充细节或调整内容，请随时告知！ 😊
