数据机房特殊规范标签生成及打印方案分享

对数据机房设备、链路的标识标签管理是数据机房管理重中之重，一个小小的标签要包含充足的信息量，便于查阅和解读，必须要做到：

①字符尽量少

②包含内容全

③内容保密

④生成便利

⑤使用规范

⑥杜绝重复

这是对管理系统的重点需求。NWVDI NVisual系统专门针对用户的这种需求考量，按照用户定义的规范，整理了一套标识标签管理解决方案与大家分享。

一、设备标签‍

标签规范：

机柜名称_设备名称_IP地址_U位（前后安装信息F or B）

举例：

11AB3S07_RDFW03AE-P1_81.48.1.50_17UF

注解：

11A机房B3排S07机柜_RDFW03AE-P1（用户定义的设备名称，含义保密，不加解释）_设备IP地址_17U往下F（正面安装）

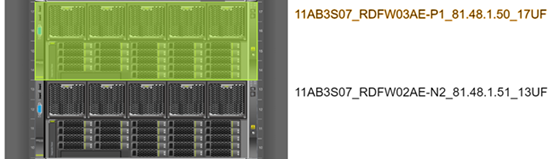

设备在NVisual可视化系统中展示：

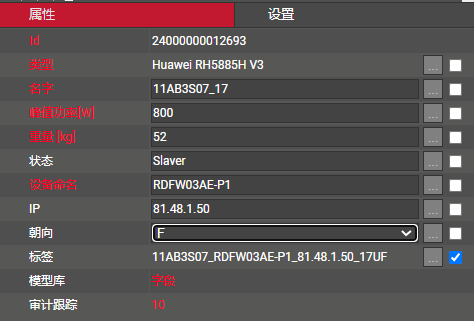

NVisual可视化系统中该设备的属性信息：

我们可以看到，该设备的{设备命名}和{IP}字段均为定义填写，{朝向}用户可以下拉选择，在用户所有信息填写完成，{标签}字段按照规则自动生成。当然{标签}规则是耐威迪为用户定制编写的“表达式”实现的。

最终打印软件提取这个“表达式”标签数据，经过格式编排实现打印并粘贴到相应设备上：

二、配线架标签‍

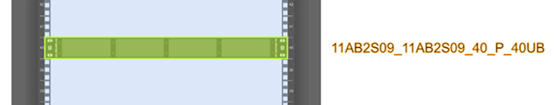

现在用户已经大量使用TOR模块化配线架来管理数据机房的综合布线系统了。配线架的属性也是一种设备，所以它的命名同设备标签规则，例如：11AB2S09_11AB2S09_40_P_40UB，大家都可以根据上述规则读懂这个配线架信息吧？

现在使用最广泛的配线架是这样：

A/B/C/D是4个模块单元，每个机柜配这样一个1U配线架就装载了2个6口电模块和2个12口LC光模块，就够这一台机柜的所有设备使用了，用户真正关心的是配线架里的模块标签用来判断对端。

标签规范：

本端配线架模块—对端配线架模块

举例：

11AB2S10CP37B:A—11AB2S09CP40B:A

注解：

11A机房B2排S10机柜CP铜缆电口模块第37U配线架B背装：A模块单元 — 11A机房B2排S09机柜CP铜缆电口模块第40U配线架B背装：A模块单元。

设备在NVisual可视化系统中展示：

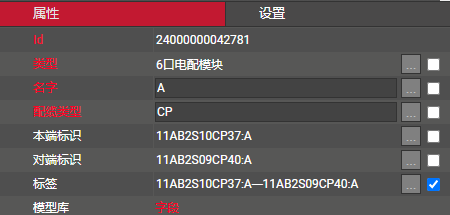

NVisual可视化系统中每个配线架模块的属性信息：

我们可以看到，该配线架模块的{本端标识}和{对端标识}字段均为在模块插入到配线架时自动生成，字段调用耐威迪专门为用户定制开发编写的“表达式”实现。当然，必须保证配线架模块已经进行端接，这样才能判断出对端标识，并生成对端标识。{标签}字段按照另外一个“表达式”规则自动生成。

最终打印软件提取这个“表达式”标签数据，经过格式编排实现打印并粘贴到相应配线架设备的模块上：

三、配线标签‍

配线标签是最重要的，也是生成逻辑最为复杂的标签。

标签规范：

本端设备:模块/端口号

本端配线架标识:端口号

对端配线架标识:端口号

对端设备:模块/端口号

举例：

F1AC1D02_CD97SN0A-S1_11F:slotA/16

F1AC1D02MPM08B:C11

F1AC3D10MPM33B:A11

F1AC3D07_172.16.31.1_29F:Mgmt

注解：

本端F1AC1D02_CD97SN0A-S1_11F设备：slotA插槽/16端口

本端F1AC1D02MPM08B多模光纤配线架：C模块11端口

对端F1AC3D10MPM33B多模光纤配线架：A模块11端口

对端F1AC3D10_172.16.31.1_29F服务器：Mgmt端口

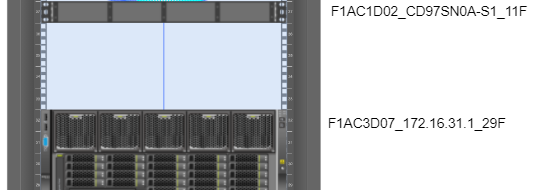

配线在NVisual可视化系统中展示：

NVisual可视化系统中点击配线可以看到的属性信息：

我们可以看到，NVisual系统的{名字}字段是按照606规范定义的 本端父节点::节点::插槽_端口 – 对端父节点::插槽::_端口自动命名；{组合标签}字段耐威迪为用户定制开发编写的“表达式”自动获取数据生成的，由于这个标签比较长，没有全部展示。

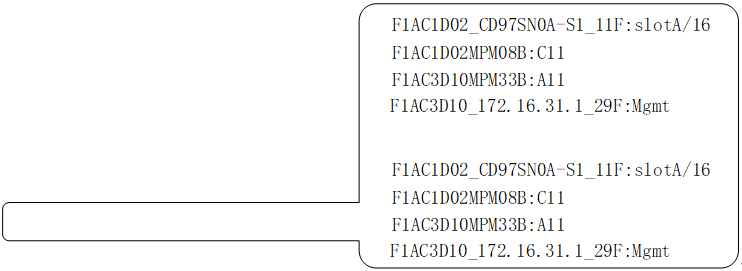

最终打印软件提取这个“表达式”标签数据，经过格式编排实现打印并粘贴到相应配线上：

NWVDI NVisual精细化程度只有我们想不到的，没有做不到的。只要认真建模实施，运维管理人员想要理清的结果全部都可以精细化展现这里，耐威迪该信息中心业主方提供了极大的帮助。

来吧，我们一起精细化管理您的数据机房吧。www.nwvdi.com。
