英伟达数据中心设计方法：1天=10天，省200万/项目

Q：英伟达是如何做到的？

A：全面精准的设计是关键因素

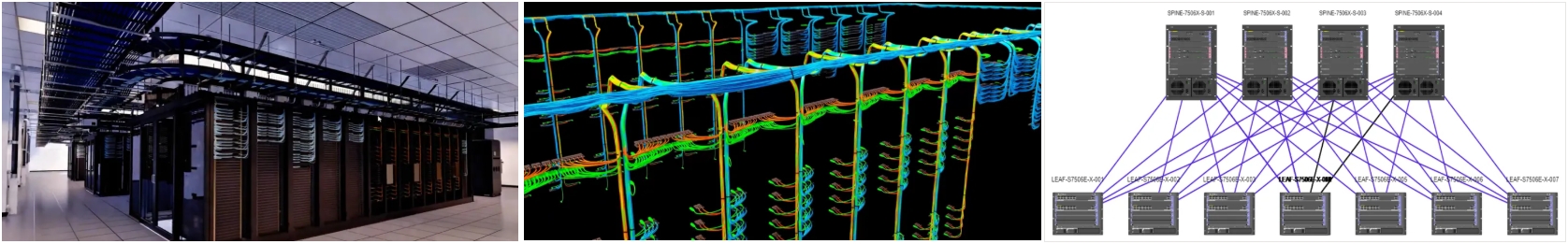

数据中心机房设计中的核心难点

• 设备数量巨大---设备落柜设计复杂

• 线缆数量巨大---计算量大，易出错误

• 连接关系复杂---实施安装过程复杂

• 实施周期短----设计准确度要求高

      设计方法与流程

第1步：创建模型库、模版库

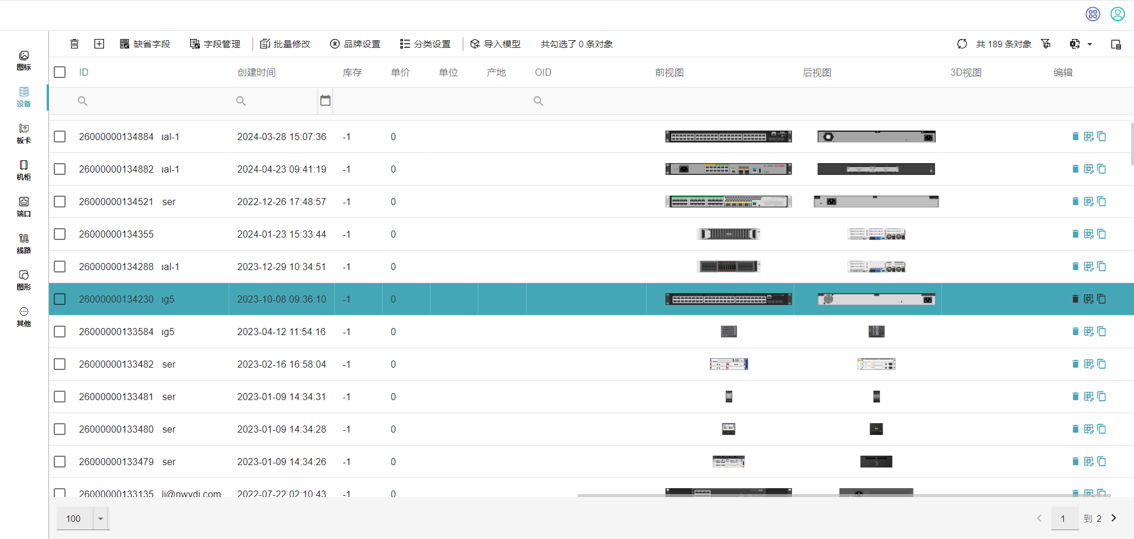

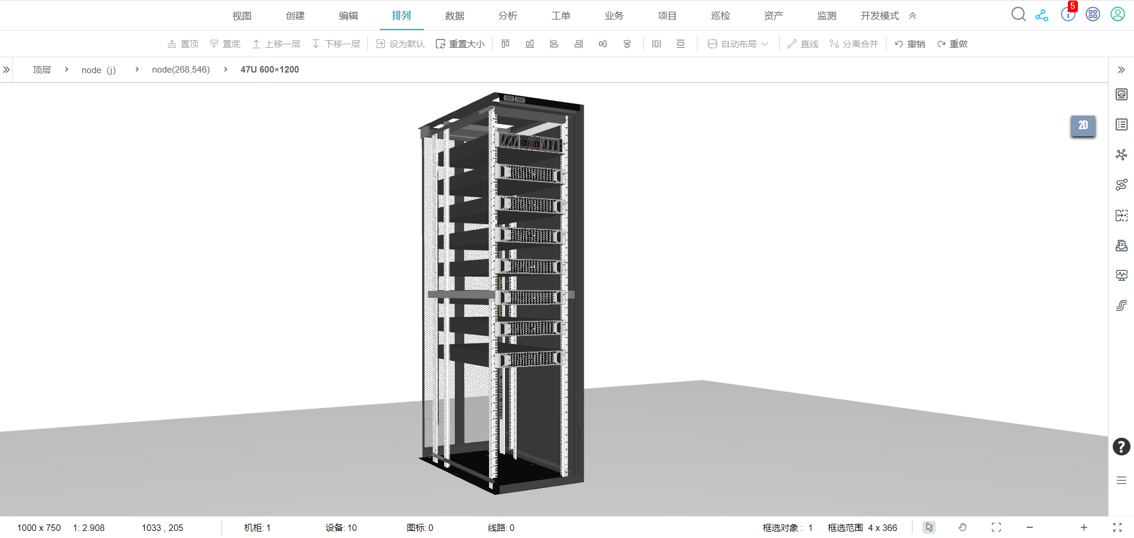

设备模型库

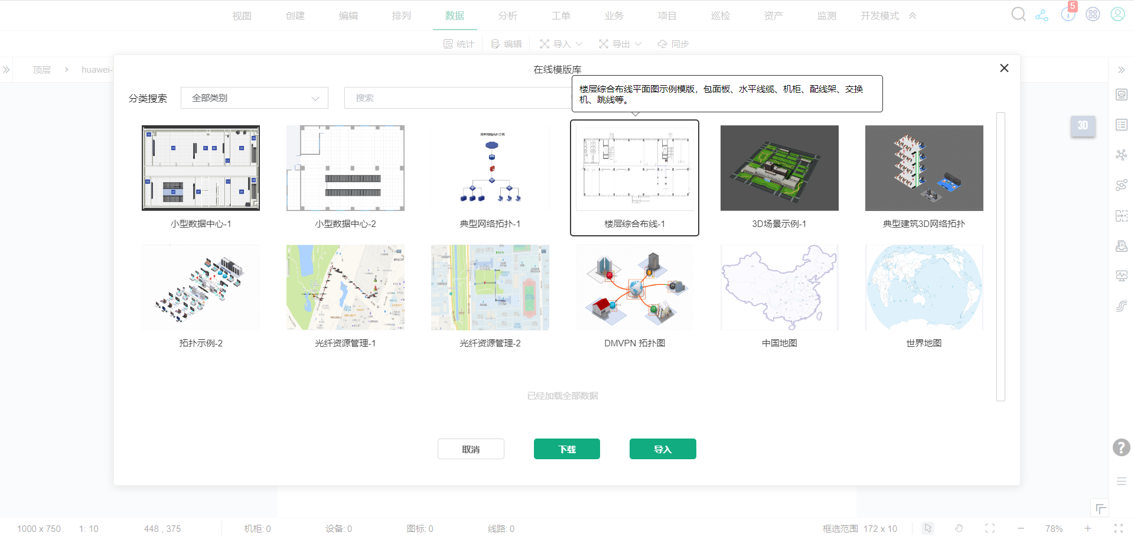

拓扑模版库

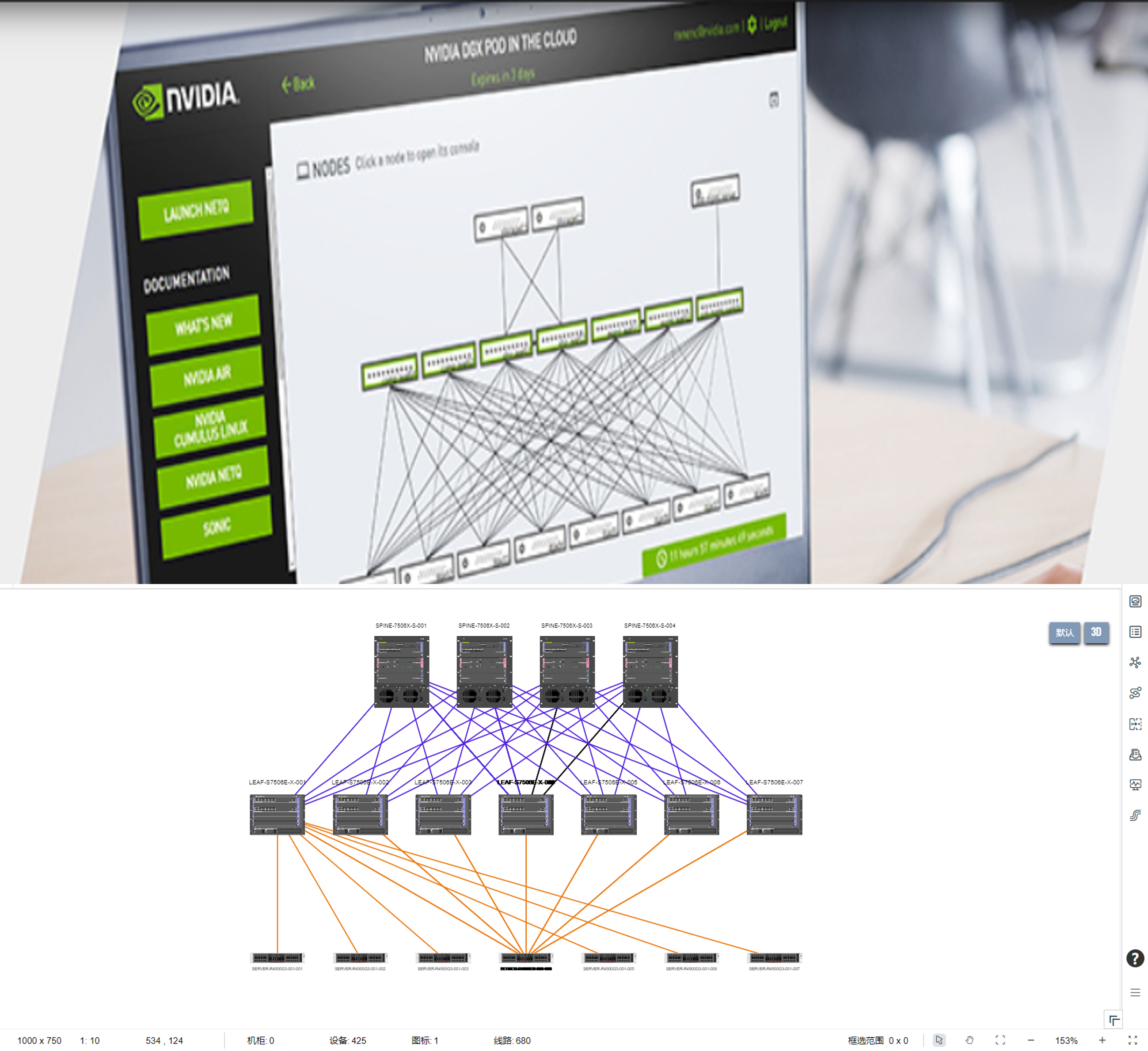

第2步：结合用户需求输入设计智算平台拓扑

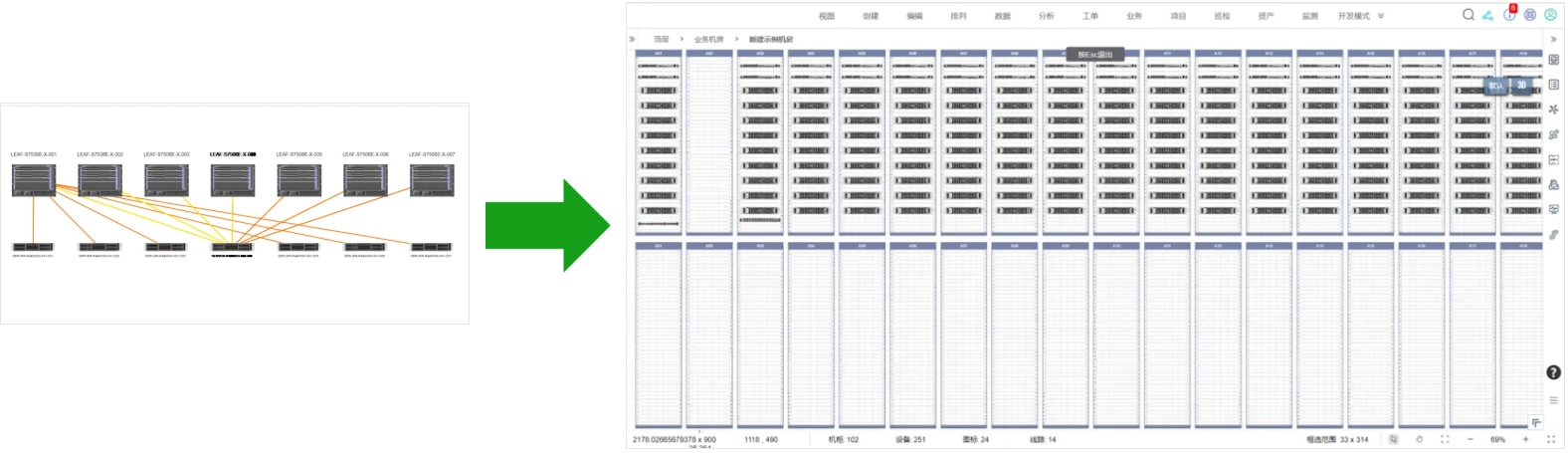

根据用户需求或逻辑拓扑创建物理拓扑

• 批量生成设备

• 批量创建连接

• 自动化布局拓扑

• AI验证拓扑连接

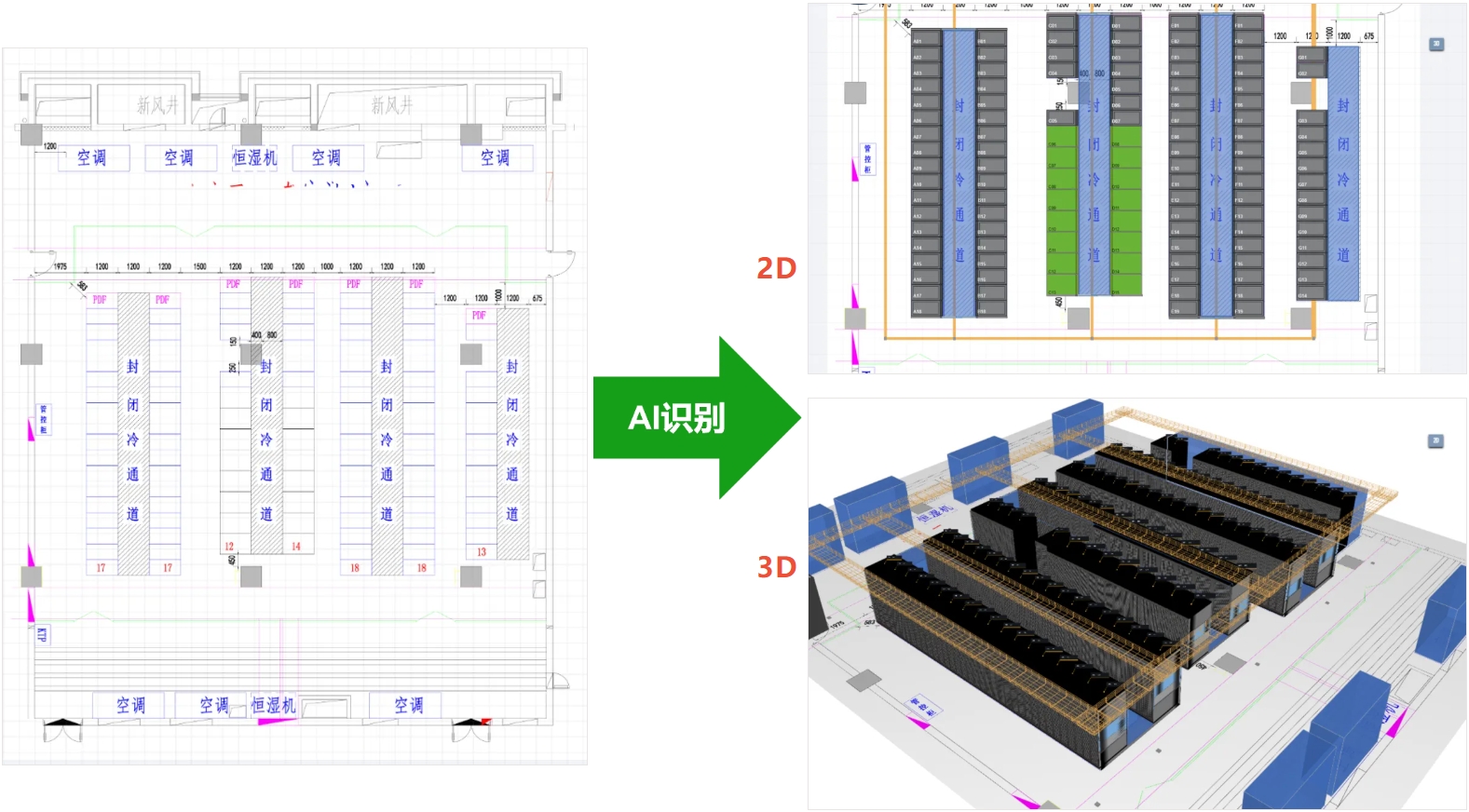

第3步：CAD图纸AI识别建模机房

• 批量生成机柜

• 批量创建桥架

• 自动生成3D模型

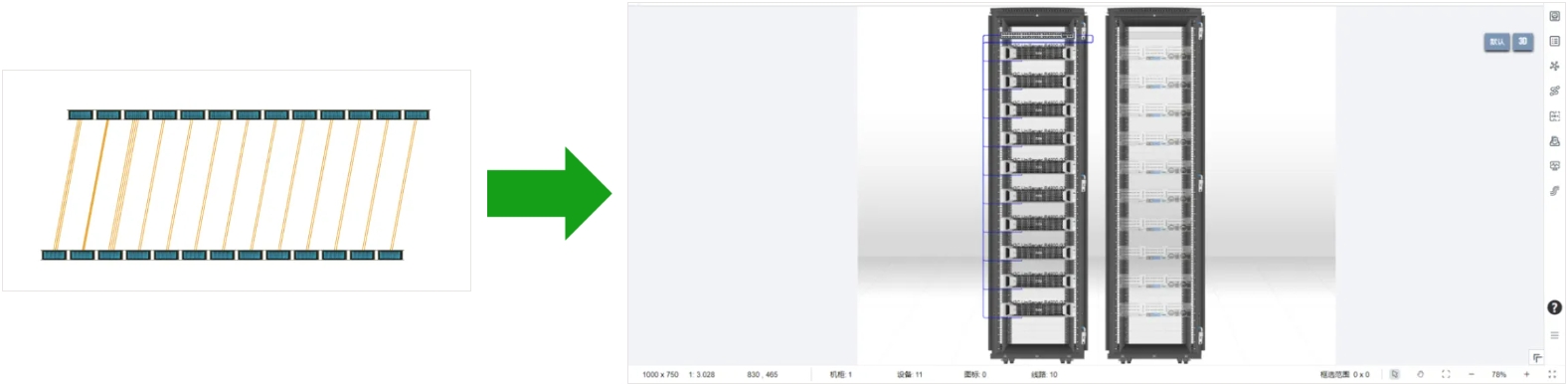

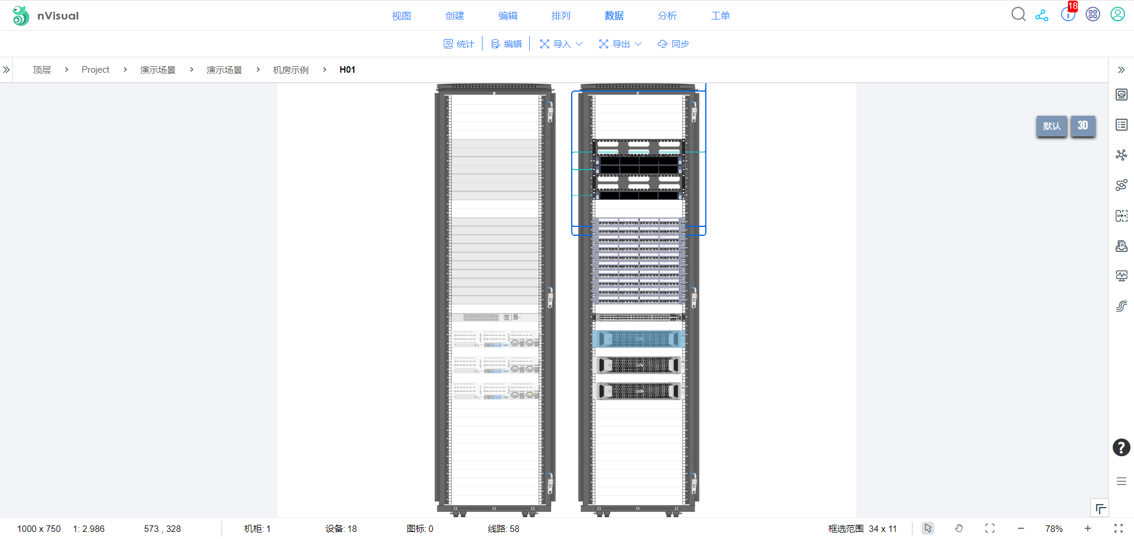

第4步：依据拓扑上架设备与线缆

• 按容量批量上架设备

• 批量上架线缆

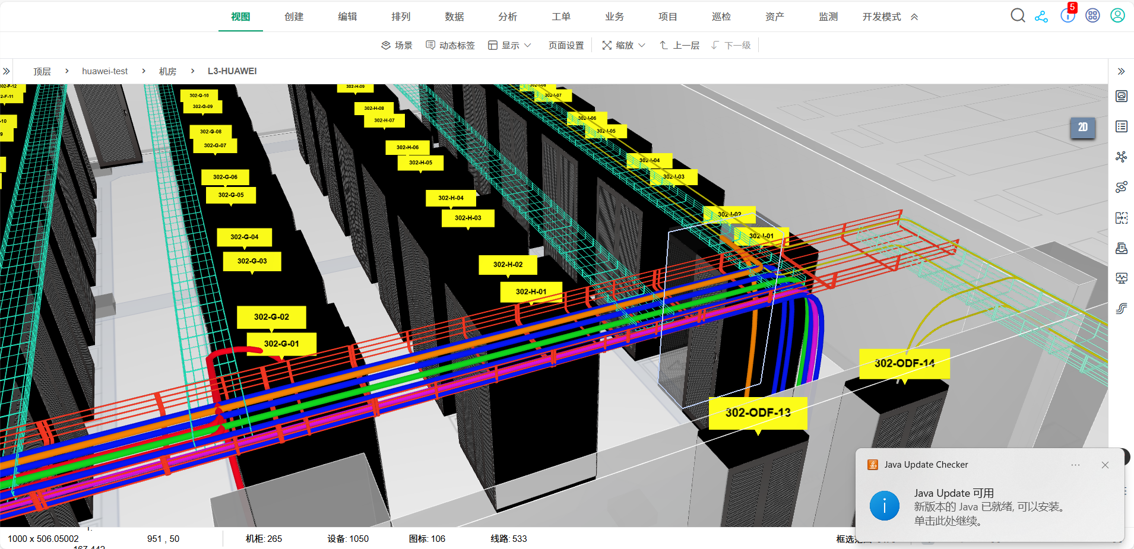

第5步：自动完成路由敷设

• 自动完成机房内光缆与铜缆桥架的敷设，支持双向敷设、A/B路敷设

• 自动完成机柜内线缆敷设，支持左前孔、右前孔、左中孔、右中孔、左后孔、右后孔、前长方孔、后长方孔、走理线器等出线方式

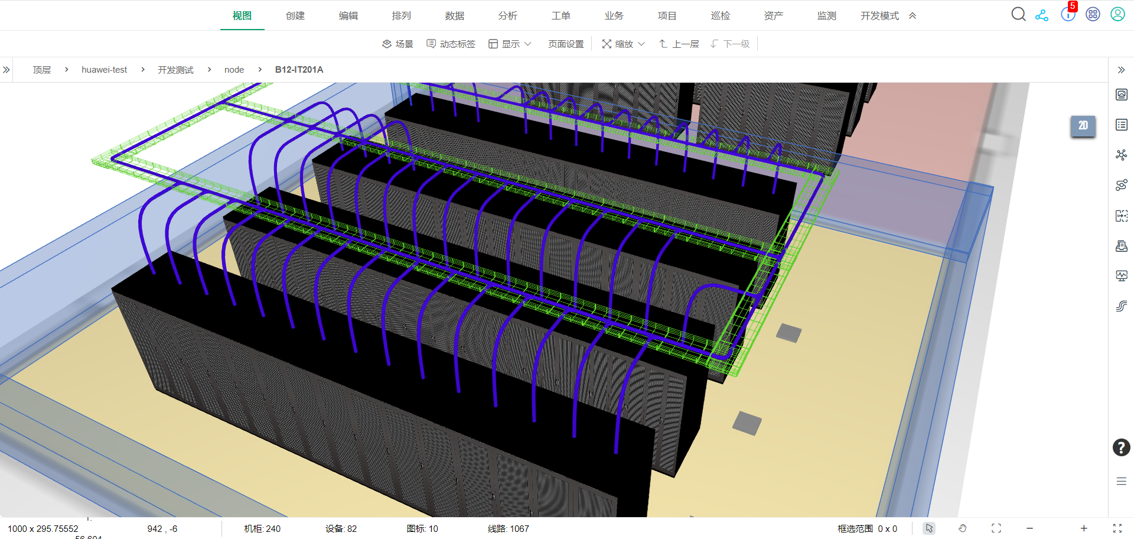

第6步：仿真验证

• 机房桥架容量验证仿真

• 机柜设备与线缆碰撞检测

第7步：输出数据

• 自动生成现场安装数据与下游工具的对接数据

设备安装图

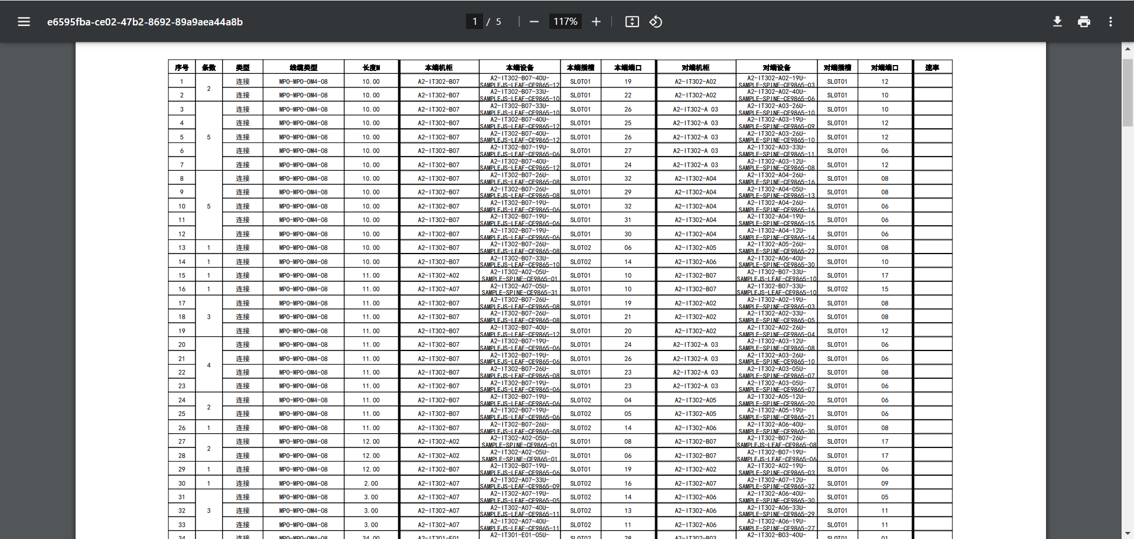

线缆连接表

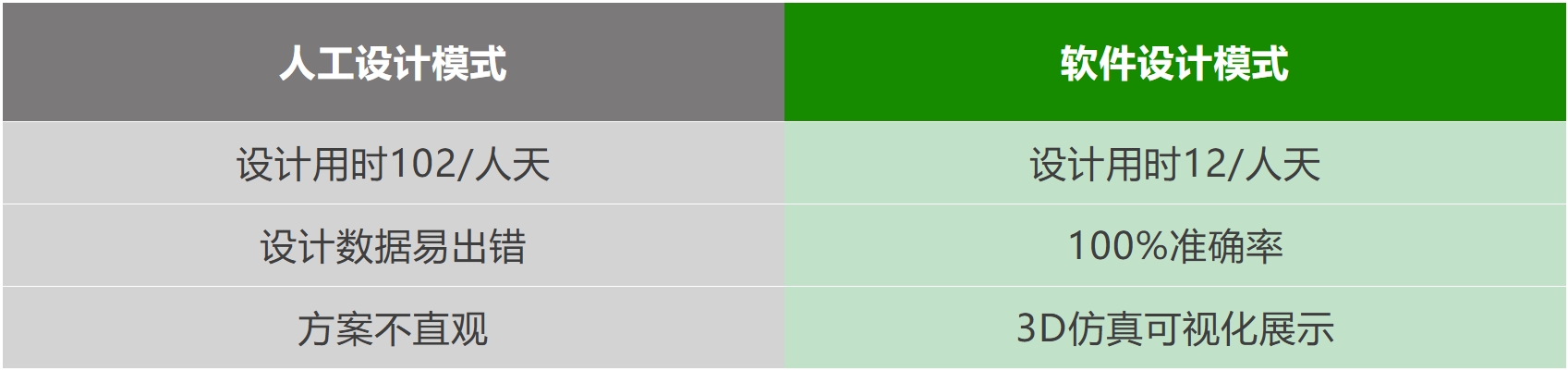

      与传统模式对比收益

以某集团数据中心项目为例：

建模仿真相比传统人工设计模式效率提升80%以上

---



PS： 欢迎到nVisual官网添加客服微信获取免费体验账号
