【小技巧】KEIL C51 报错`Warning L6: XDATA Space Memory Overlap`

DeBug 记录：

软件：Keil C51 C51V961版本
电脑：Win10

报错：
Warning L6: XDATA Space Memory Overlap

*** WARNING L6: XDATA SPACE MEMORY OVERLAP

对应代码：
LCD.h文件

//static volatile unsigned char xdata LCD_SEG[SEGSIZE] at 0x500; // LCD显示地址 指定位置为0x500

解决办法：

LCD.c文件:

unsigned char xdata LCD_SEG[SEGSIZE] at 0x500; // LCD显示地址 指定位置为0x500

报错原因：

这个警告消息表明在编译过程中，编译器发现了XDATA存储空间的重叠现象，即从地址 0x0500 到 0x0510 的内存区域有多个变量或数据结构试图使用同一块存储空间。这会导致程序运行时数据被破坏，产生不可预料的行为。

参考资料

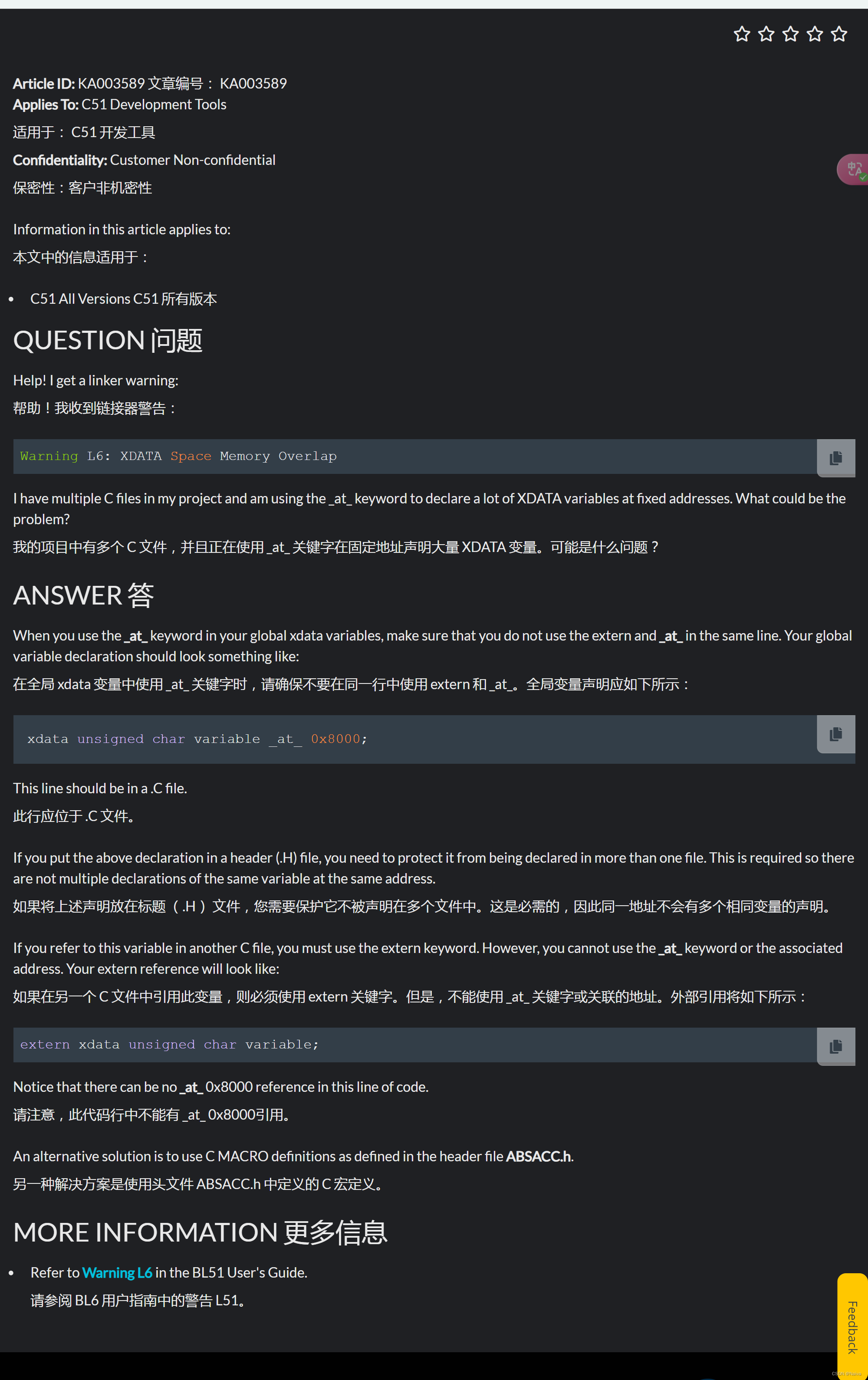

• [1] https://developer.arm.com/documentation/ka003589/1-0/

---

补充1：

C51内核（8051系列）单片机和STM32单片机在内存管理上的需求差异，主要源自它们的架构和设计理念。以下是详细的解释：

C51内核（8051系列）单片机

1. 内存空间有限：

• 8051内核的单片机一般只有128字节（或256字节）的内部数据存储器（RAM）。
• 由于内存资源非常有限，需要精细管理不同类型的数据存储区。

2. 多种内存类型：

• data：这是最快速的内存，位于片内RAM中，地址范围为0x00到0x7F。
• idata：间接访问的内部数据存储器，地址范围也是0x00到0xFF，但只能通过间接寻址方式访问。
• xdata：外部数据存储器，可以扩展到64KB，用于存放较大数据块。
• pdata：片外数据存储器的一部分，可以直接通过某些指令进行访问，通常为256字节大小。

3. 特殊指令集：

• 8051的指令集针对不同类型的内存有不同的指令来访问数据。例如MOV指令会有针对data、xdata、idata等不同类型内存的变体。

4. 资源受限导致的管理需求：

• 由于内存资源非常有限且内存类型复杂，程序员必须明确指定变量存放在哪种内存中，以优化性能和内存使用。

STM32单片机

1. 内存空间较大：

• STM32单片机一般有较大的片内RAM和Flash存储器。例如，典型的STM32可能有几十KB到几百KB的RAM和几百KB到几MB的Flash。
• 丰富的内存资源减少了对细粒度内存管理的需求。

2. 单一内存模型：

• STM32基于ARM Cortex-M内核，采用哈佛架构，但通常统一管理内存，不需要像8051那样分为data、xdata、pdata等不同类型。
• 所有内存空间都可以通过相同的地址空间进行访问。

3. 标准化指令集：

• ARM Cortex-M内核使用标准化的ARM指令集，对内存访问进行统一处理，不需要区分不同类型的内存访问指令。

4. 简化的开发流程：

• 由于内存统一且资源丰富，开发人员可以更专注于应用逻辑，而不是复杂的内存管理。
• 高级编程语言（如C/C++）和开发工具（如HAL库和STM32CubeMX）进一步简化了内存管理和外围设备的配置。

总结

8051单片机的内存管理复杂性主要源于其资源受限的架构和需要高效利用每一字节内存的需求。而STM32单片机由于其现代化的设计和丰富的资源，使得内存管理相对简单，不需要进行复杂的内存类型区分和管理。这种差异使得8051适用于小型嵌入式系统，而STM32则更适合资源丰富、功能复杂的嵌入式应用。
