树莓派温控风扇模块

最近入手了一个树莓派，也看了网上网友的介绍，如果没有任何散热，树莓派开机温度就会达到50度以上。所以同时也购入了一个乌金甲散热器，配置了2个微小的静音风扇。风扇接入电源后机运行。不能自动启停，虽然声音不大，但是玩树莓派的都是喜欢搞事情的人，连温控都做不到太low了。

看了网友的分享，已经有现成的温控风扇了，本来想入手一个，但是只能适配特定的外壳，还贵的很，所以自制了一个转接板，使用一个MOS管控制风扇启停。如下是电路图

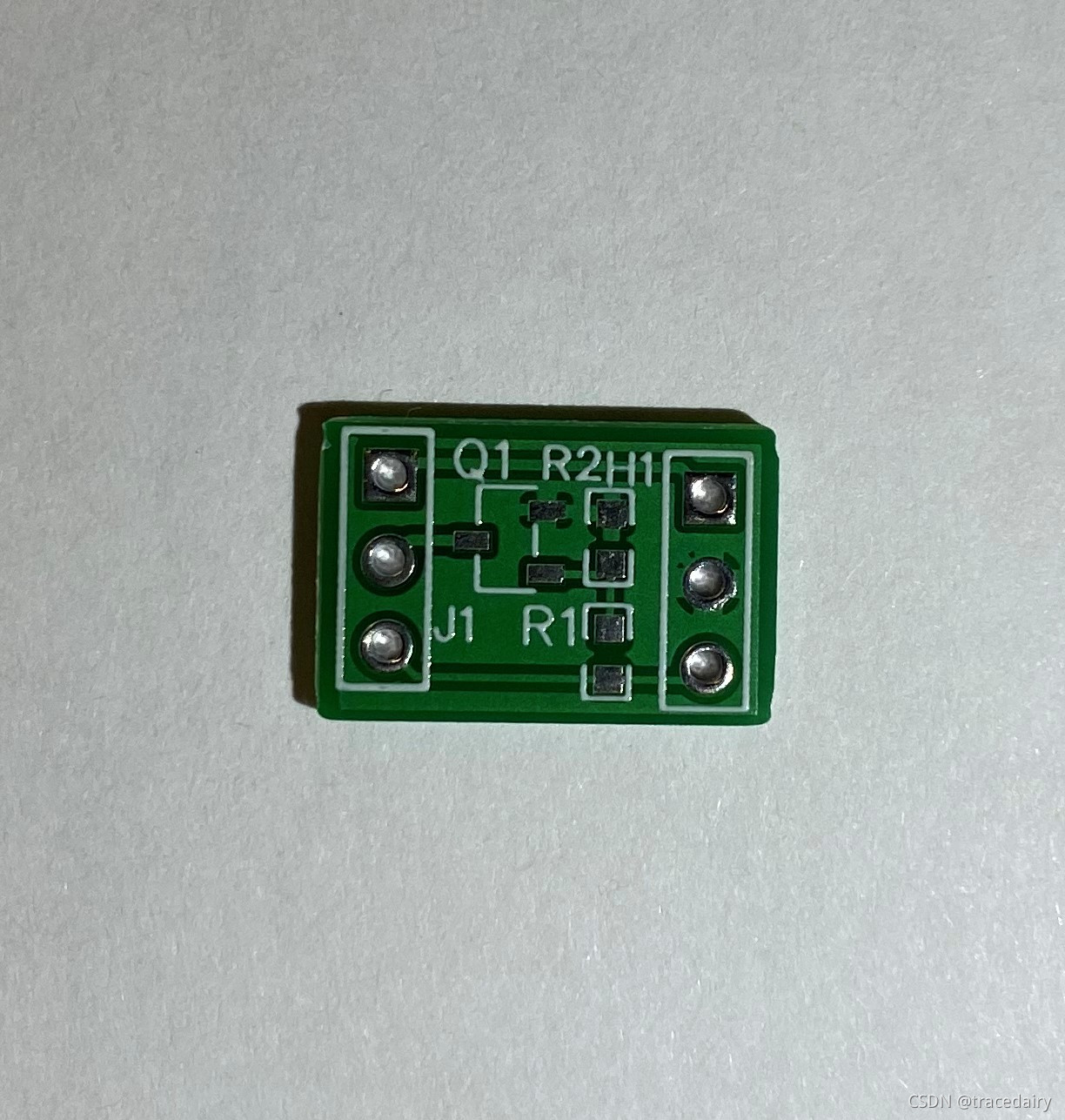

H1是一个三脚弯排母口，分别接入树莓派的4/6/8脚，即5V/GND/GPIO14。

J1是一个三脚弯排公口，1/2是连接和风扇的正负极相连，3脚是一个独立控制脚，当H1中的3脚没有和树莓派连接时，J1第3脚可以通过杜邦线和树莓派上的管脚相连，实现任意管脚控制风扇启停。

做好后实际的尺寸为13.84mm x 9mm，经过实际测量，可以正常使用而且不影响树莓派上其他管脚的使用。

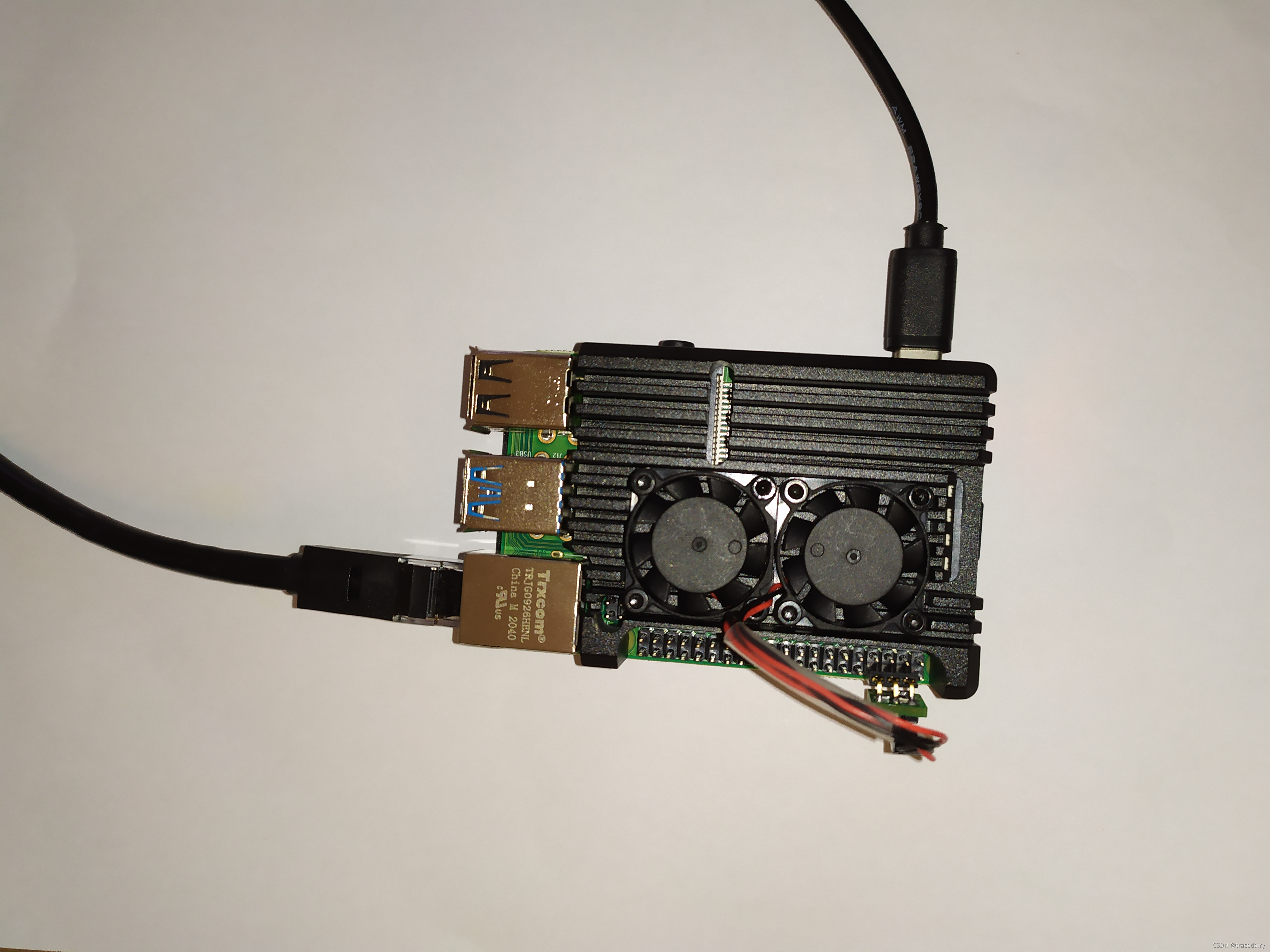

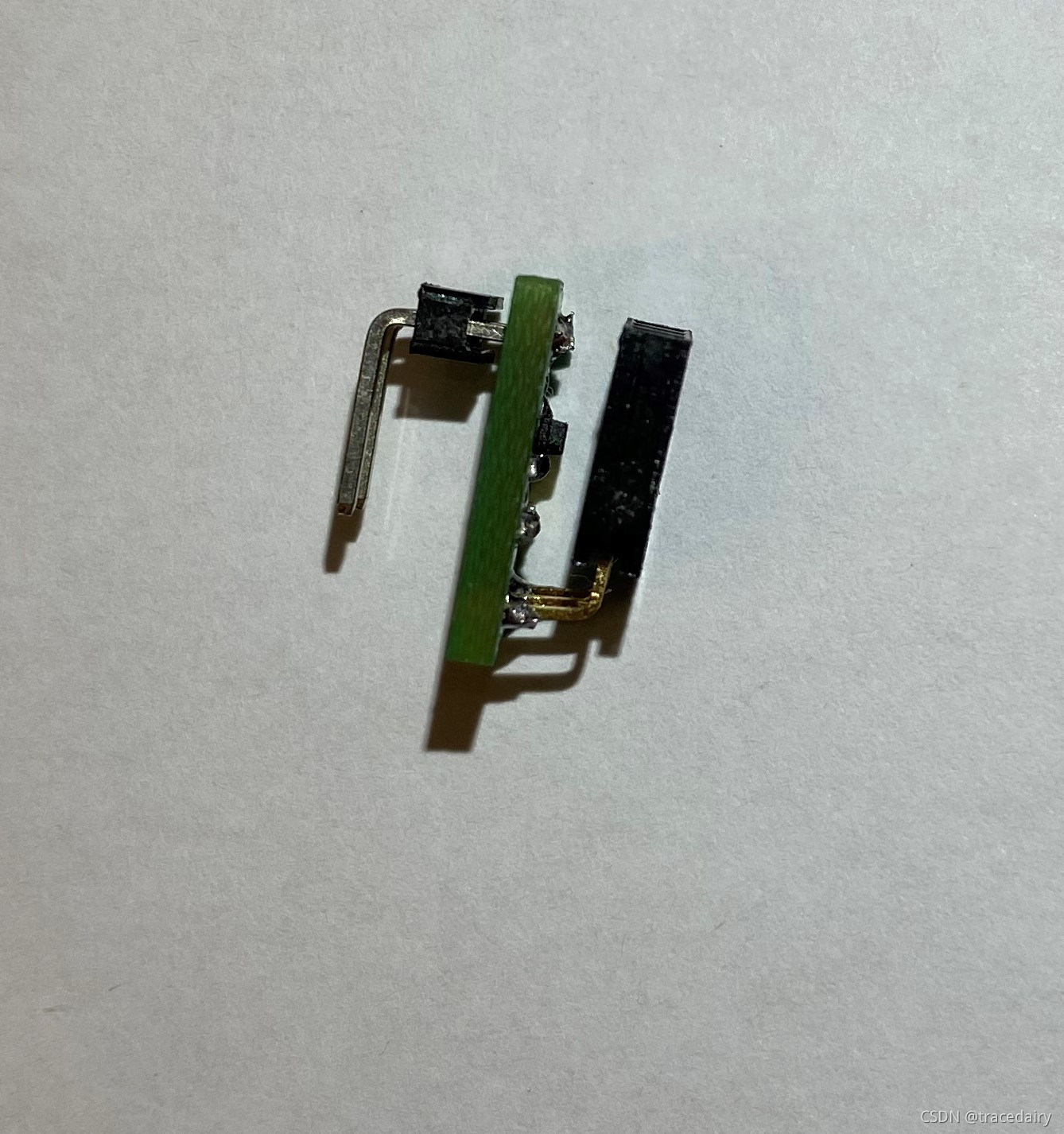

实物图如下





视频链接

【宅男的快乐】树莓派 TD15温控风扇模块_哔哩哔哩_bilibili周末闲来无事强迫症犯了自制树莓派风扇温控模块，简单贴片三极管焊接https://www.bilibili.com/video/BV1rS4y1R7Sq?spm_id_from=333.851.dynamic.content.click

 某宝链接

 淘宝网 - 淘！我喜欢 淘宝网(Taobao.com)作为专业的购物网站拥有全球时尚前沿的消费者购物集市,100%认证网上商城及超值二手商品区，同时购物安全，产品丰富，应有尽有,任你选购,让你尽享网上在线购物乐趣！https://item.taobao.com/item.htm?spm=a230r.1.14.1.3208200c0E76vM&id=657623341528&ns=1&abbucket=14#detail

温控python代码

raspi: project about Raspberry Pi - Gitee.comhttps://gitee.com/tracediary/raspi/tree/main/smartfan

如果需要开机自动运行，方法如下

将smartfan.service拷贝到树莓派的/etc/systemd/system文件夹下，修改文件中“smartfan.py”的绝对路径为实际存放路径即可。
