一、IPv6一致性检测案例解析
1.1 用例简介
Pv6 Ready Logo测试认证是IPv6 Forum发起的一个国际测试认证计划,目标是通过验证IPv6产品可部署和应用性,增强运营商和用户部署使用IPv6产品的信心。认证的主要工作包括验证IPv6协议一致性和互连互通性,提供公正性测试规范,维护IPv6 认证体系运转,对符合测试标准的设备颁发IPv6 Ready Logo。
IPv6 Ready Logo全球通用,是产品支持IPv6的标志,有助于企业提高产品竞争力,同时为设备采购商提供IPv6支持的依据,为IPv6商业部署进一步树立信心。

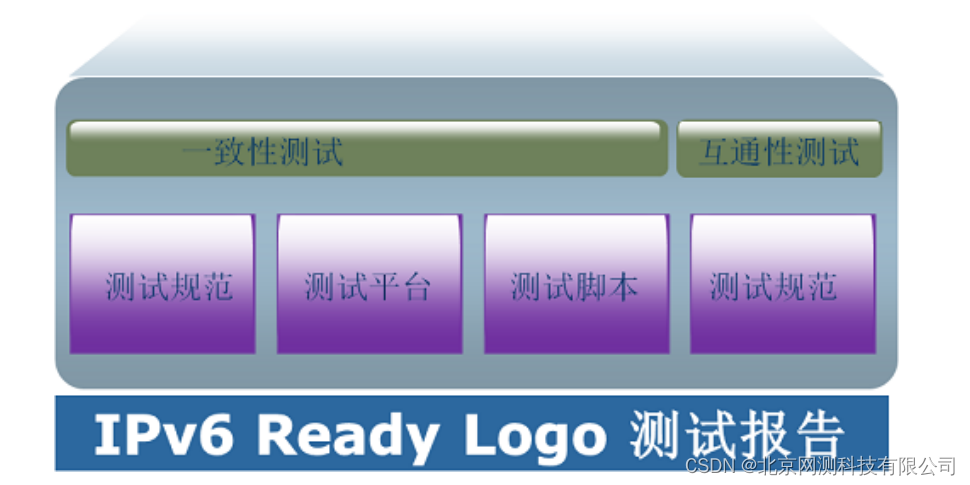

IPv6 Ready Logo依据IETF RFC相关标准制定测试规范,测试例覆盖RFC标准中Must和Should部分,包含一致性测试和互通性测试,必须100%通过所有测试项。
IPv6 Ready Logo 认证分为基本协议Phase-1 Logo、 Phase-2 Logo 和功能性Logo。系列测试认证是逐步增强的,从最小化覆盖的Phase-1到完全覆盖的Phase-2,还有扩展功能性Logo。
Phase-1 (银)Logo:第一阶段,Logo 表明设备包含强制性的核心协议能够基本与其他设备进行通信;Phase-1 Logo 已于2011年底终止申请;
Phase-2 (金)Logo:第二阶段,Logo表明设备全部符合IPv6 基本协议RFC相关标准,同时IPv6 Ready Logo 委员会推荐可商用的IPv6设备获得Phase-2 Logo;
扩展功能性Logo:目前已定义的有DHCPv6,IPSEC,SIP SNMP NEMO CE Router Logo, 只有通过基本协议Phase-2 Logo认证后,才有资格申请扩展功能性Logo。获得扩展功能性Logo表明该设备在某一功能协议例如DHCPv6完全符合RFC标准,可商业部署。
二、IPv6一致性检测用例功能介绍
2.1.网络配置
按实际网络环境分别为客户端和服务端配置相应IP地址。
2.2 抓包设置
可以设置需要抓的协议类型,指定IP地址、端口、文件大小或者包数。可在运行前或运行中设置抓包。
2.3 速率探测方式
指定速率探测方式,可选自动协商、手动指定。
2.4 端口设置速率
指定端口要设置的速率,单位Mbps
- 当速率探测方式为手动指定时设置。
2.5 受测设备端口的MAC地址
指定与测试端口相连的受测设备网口MAC地址。
2.6 受测设备端口的名称
在测试开始之前,是否发送ping报文,检查客户端和服务端之间的连通性。
2.7 对象选择
在测试开始之前,选择合适的场景对象。
三、IPv6一致性检测测试案例
3.1 IPv6一致性检测用例拓扑图
测试仪与受测设备相连,两者之间建立两条直连以太链路。在受测设备上,只运行基础的IPv6协议栈,并尽可能关闭其他一切非必要的模块,例如路由、STP等,避免无关的报文影响测试脚本的判断。
3.2 IPv6一致性检测用例目的
Supernova测试仪IPv6一致性检测,支持对 IPv6 协议进行 IPv6 Ready Logo Phase-2检测和认证,保证各种 IPv6 实现版本与 IPv6 协议标准一致及相互之间能够安全、可靠地相互通信。检测项包括5个大项,319个小项。
IPv6一致性检测跟https://www.ipv6ready.org.cn/全球IPv6一致性认证相同,叫做TAHI测试项目,只是一个辅助功能,不能作为标准来测试。
3.3 测试预计结果
网关模式过应用服务器,对IPv6 协议进行IPv6 Ready Logo Phase-2检测和认证,进行IPv6一致性检测,并给出检测报告;
四、测试步骤
4.1创建用例,配置参数。
(1)在应用服务模式中,创建IPv6一致性检测用例,并配置网络信息。
(2)抓包设置,本次运行结果需要看主被动模式是否运行成功,及上传或者下载文件是否有效,需要抓包查看。
(3)参数设置
(4)点击启动用例,在监控中查看运行界面,查看扫描的结果状态
(5)生成报告
用例手动终止或者到时后,可在报告页面生成报告。
五、对预期结果进行验证
5.1应用模式过服务器,检测IPv6一致性检测,提供对应的检测报告。
结论:符合4.3.1的预期结果
