一篇短文让你彻底理解什么是逻辑门电路

一、门电路概述

• 门电路：实现基本运算、复合运算的单元电路，如与门、与非门、或门…
  注意：门电路中以高/低电平表示逻辑状态的1/0

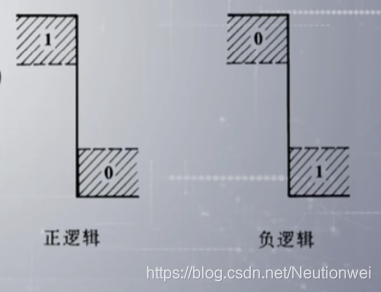

• 正逻辑与负逻辑：
  正逻辑：高电平表示1、低电平表示0
  负逻辑：高电平表示0、低电平表示1

二、半导体二极管的开关特性

• 获得高、低电平的基本原理
  注意：高/低电平都允许有一定的变化范围

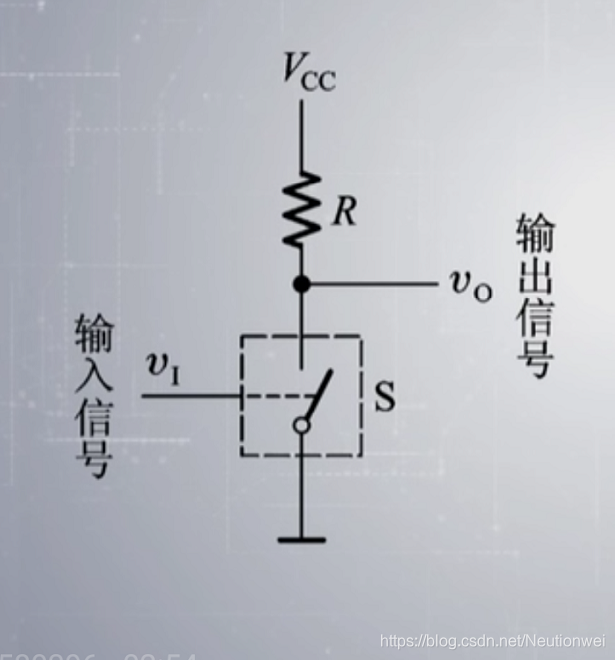

输入信号vi	开关S	输出信号vo
0	打开	VCC
1	闭合	GND

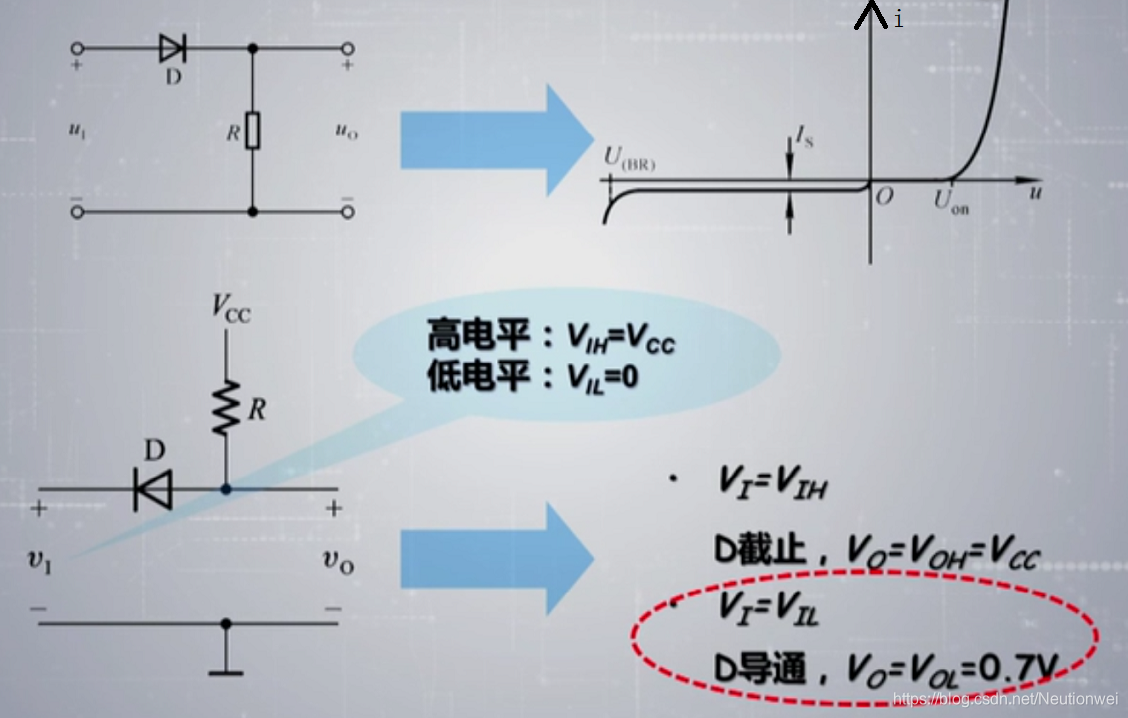

• 二极管的开关特性
  注意：V_IH表示输入高电平、V_IL表示输入低电平；
  同理，V_OH表示输出高电平、V_OL表示输出低电平


三、二极管的门实现

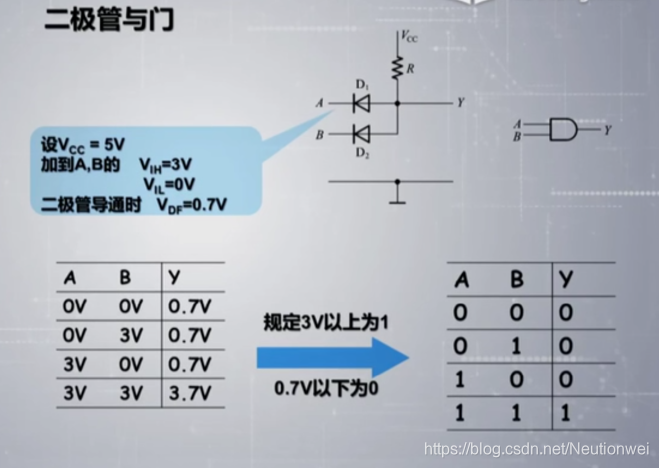

• 使用二极管实现与门
  注意：硅二极管的正向导通压降V_DF一般为0.7V左右，对应的锗为0.3V左右

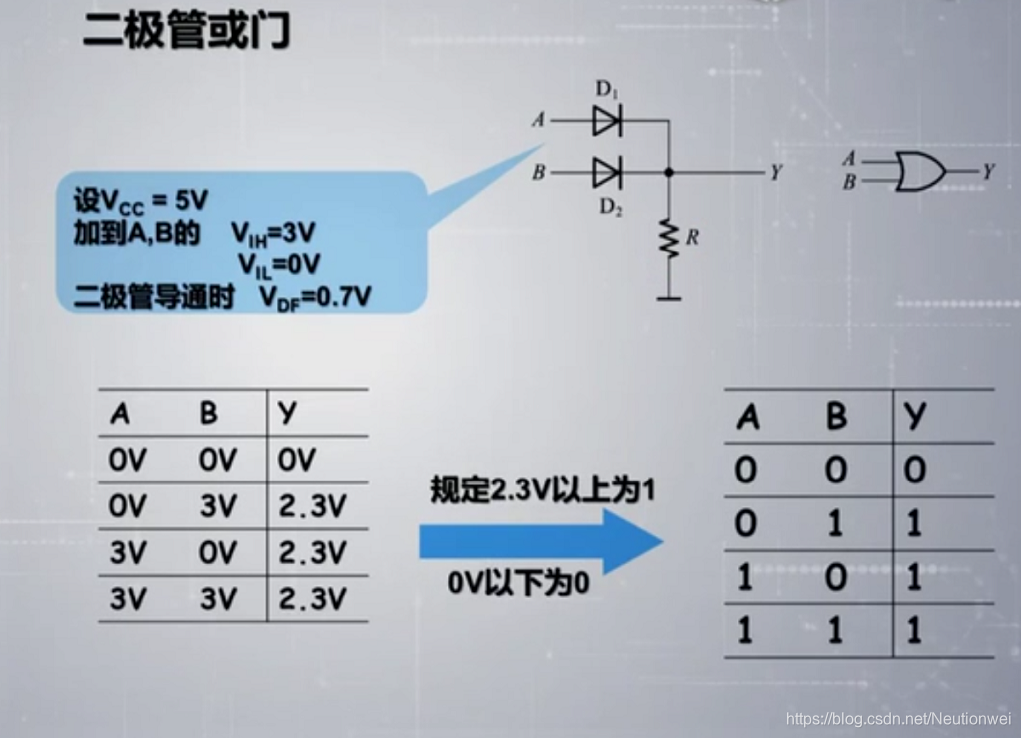

• 使用二极管实现或门


四、二极管门电路的缺点

• 电平有偏差：在二极管实现与门和或门时，实际输出Y的电平不一致，对于设计复杂门电路不适宜
• 带负载能力差：因防止电路中出现短路，引入了上、下拉电阻，但电阻过大会导致输出端电压过低，与理想电压源有出入（一般来讲，电压源的内阻应该越小越好）
• 这种门电路只能用于IC内部电路的设计
