前言

水上测线的高精度定位是水域物探的难题，水域磁法、水域地震实施时常采用船舶拖拽传感器进行走航式观测，GPS仪器放在船舶上测量，造成船舶位置与传感器位置存在偏差，后期资料整理需要校正。每次水域物探采集几万至几十万个平面坐标数据，采用手工校正费时费力，且较易出错。因此，本人开发了一套简单且高效的水域物探轨迹坐标校正程序。

1、问题提出

水域磁法、水域地震是一种传统的水域物探方法，对水域勘探具有较好的效果。

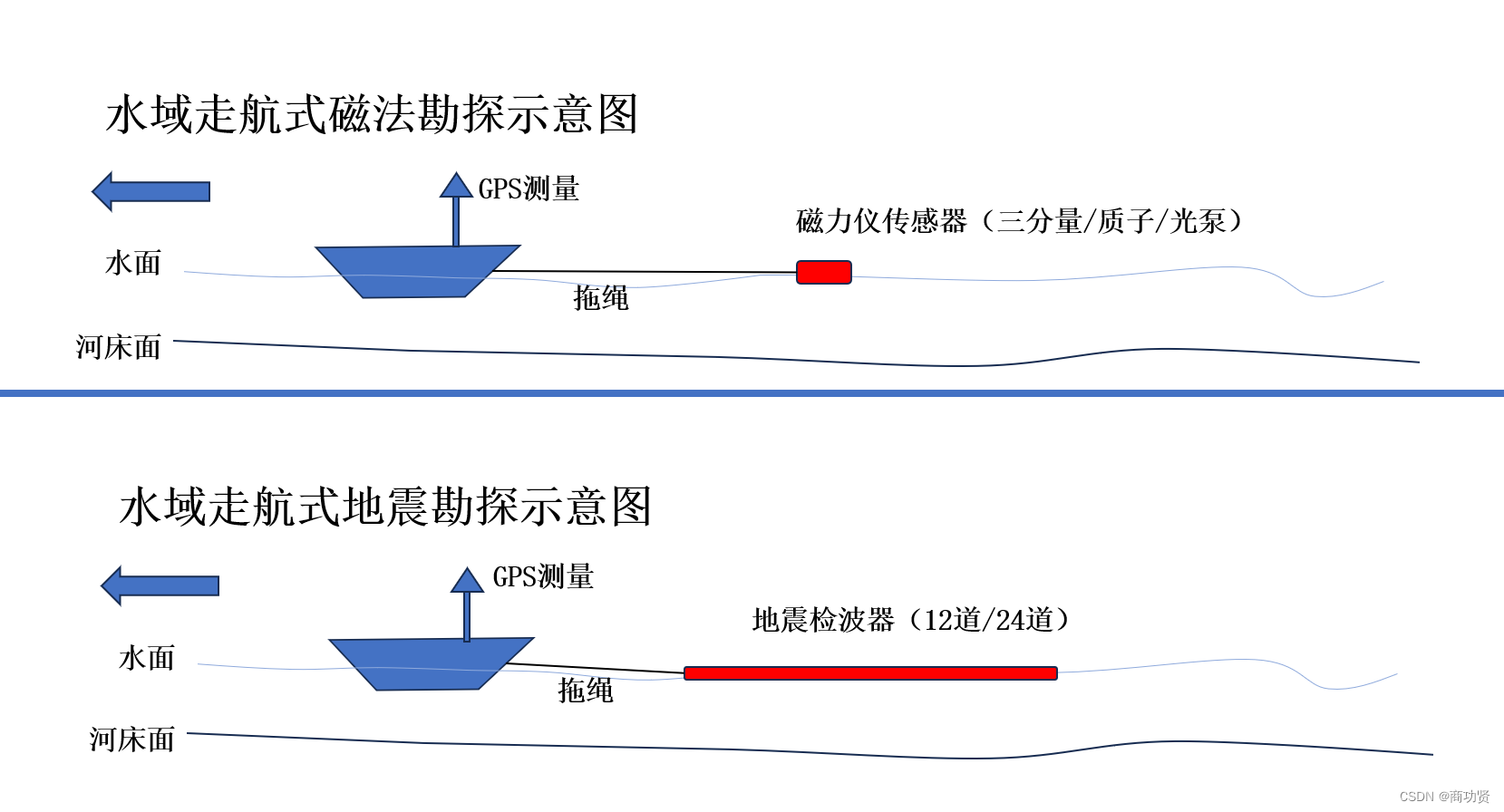

如上图所示，水域磁法/水域地震勘探均需要在船舶尾部用拖绳牵引对应传感器，进行走航式勘探，将GPS固定在船舶上进行位置测量。GPS与物探传感器间存在一定的距离。

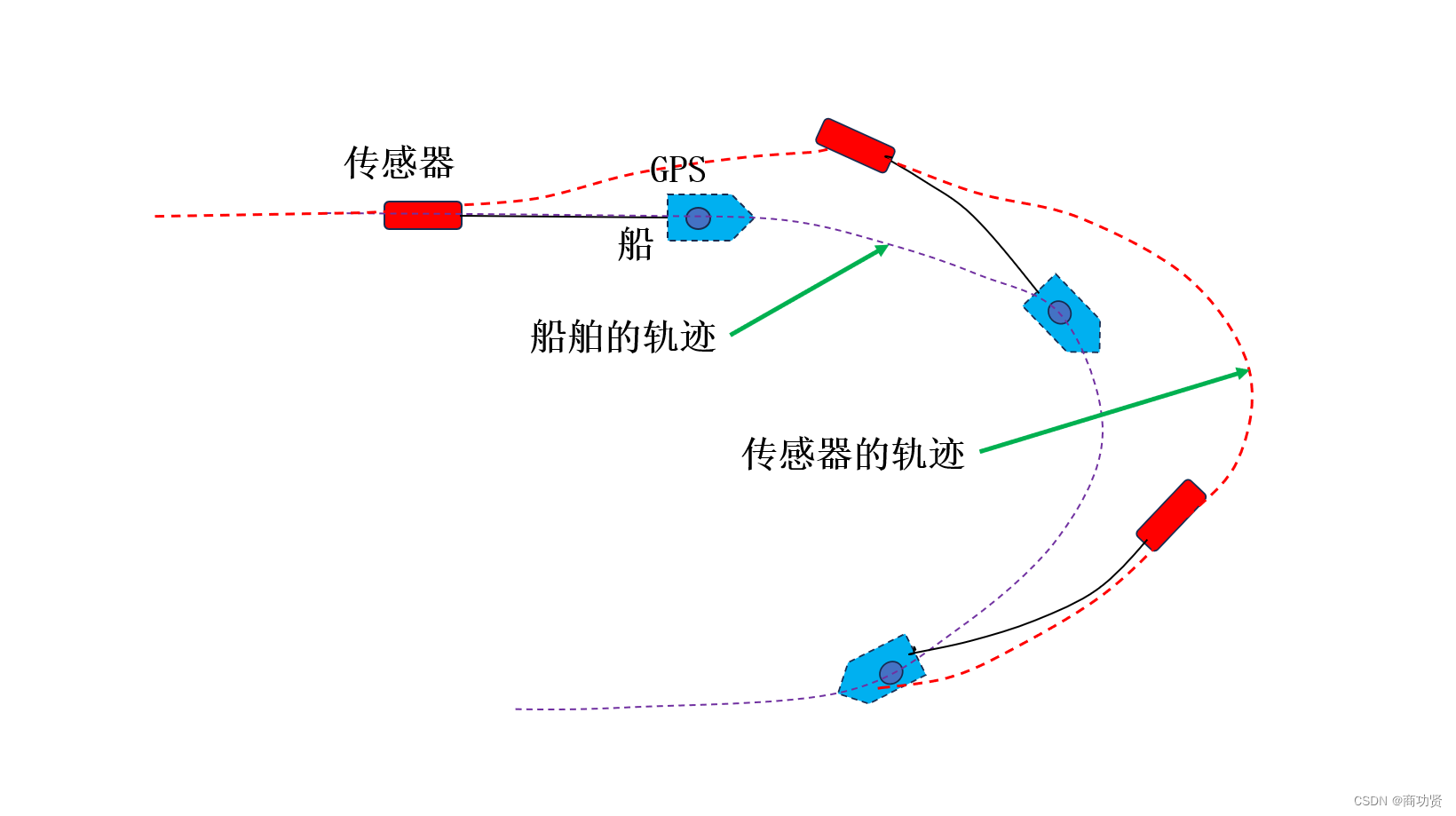

当船舶在水面上行驶时，船舶的轨迹与传感器的轨迹不一致，GPS只能测量船舶的轨迹，但是我们物探需要得到精确的传感器轨迹。尤其是在船舶拐弯时，传感器轨迹存在较大的偏移。

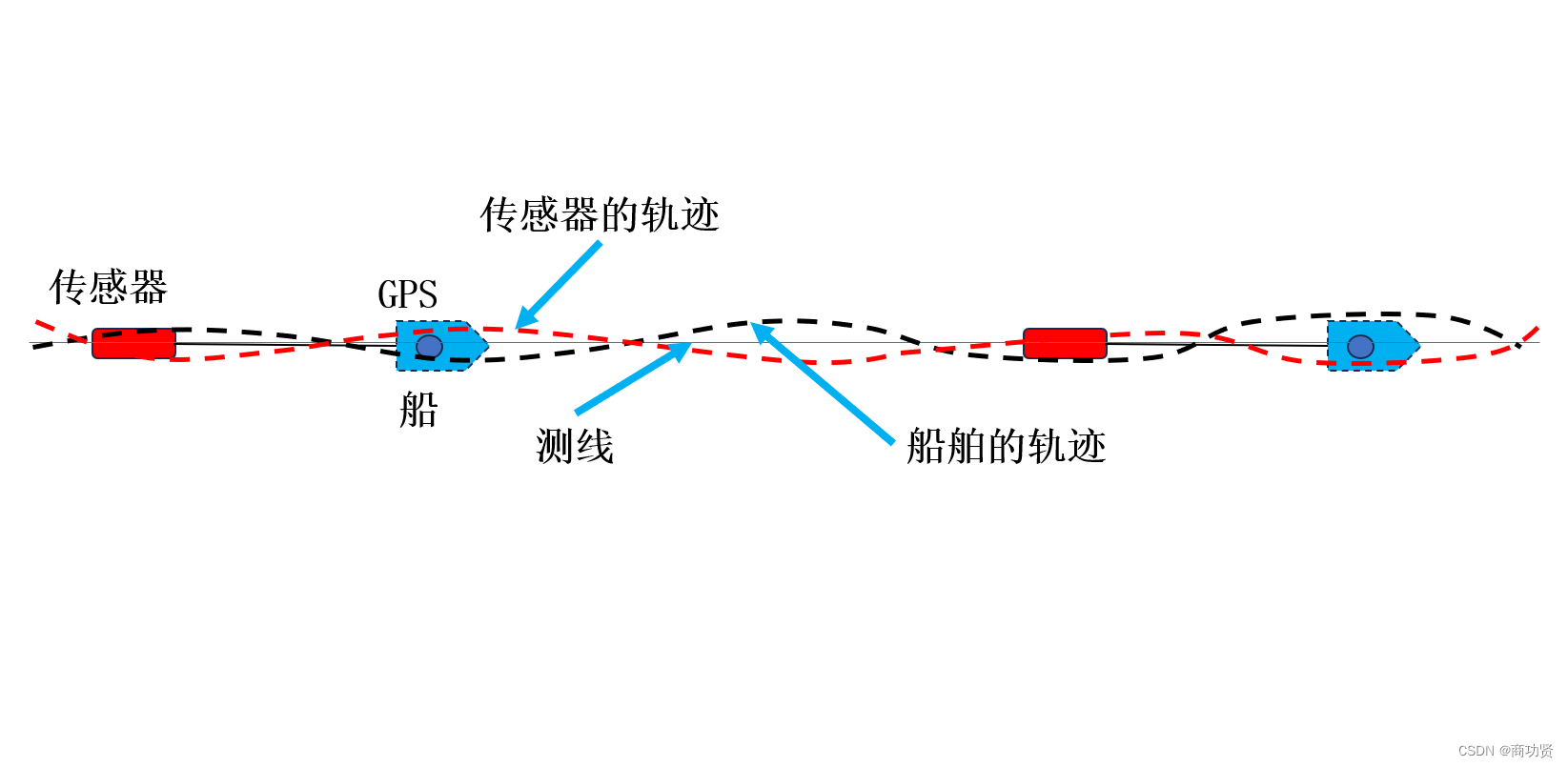

即使船舶想要沿着测线直线行驶，由于水流与风浪作用，船舶也会在测线左右摆动，传感器轨迹与船舶轨迹不一致。

因此，准确校正传感器轨迹坐标十分重要。

2、程序设计

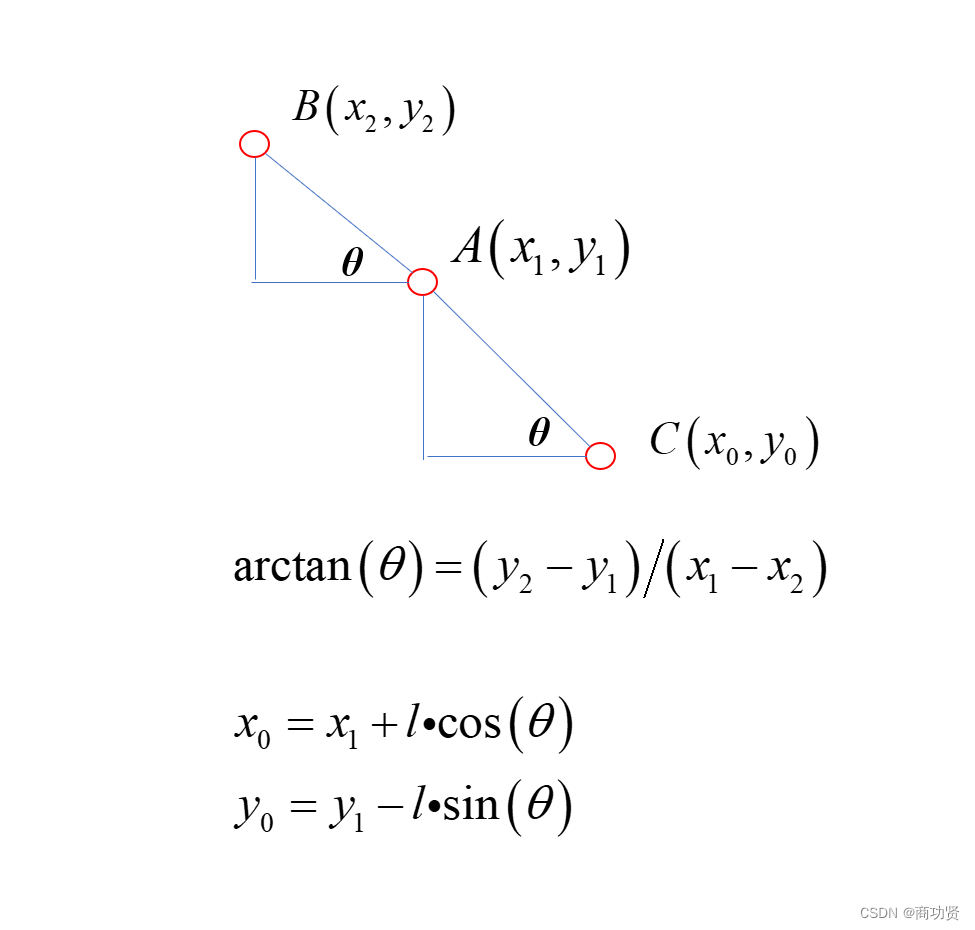

需要分类讨论多种情况，以下为一种情况：当船舶沿直线行驶时，假设A点为当前船舶所在位置，B点为船舶行驶的下一个位置，O点为传感器位置。

根据A、B两点的位置，即可较简单的计算出O点的位置，计算代码如下：

close all
clear all
clc

% 读取原始数据
data = xlsread("D:水域磁法勘探数据\轨迹转换程序\text.xlsx");

% plot(data(:,1),data(:,2));

n = length(data);

x1 = data(1,1);
y1 = data(1,2);
x2 = data(2,1);
y2 = data(2,2);


theta = atan((y2-y1)/(x2-x1));
if x1 < x2
xx1 = x1 + 12 * cos(pi + theta);
yy1 = y1 + 12 * sin(pi + theta);
else
xx1 = x1 + 12 * cos(theta);
yy1 = y1 + 12 * sin(theta);
end
figure(2),plot(x1,y1,'bo',x2,y2,'ks',xx1,yy1,'R-*');

当有十万个数据时，在上述程序上加一个for循环即可计算，代码如下：

close all
clear all
clc


% 读取原始数据
% data = xlsread("D:水域磁法勘探数据\轨迹转换程序\text.xlsx");
% data = [ ];

plot(data(:,1),data(:,2),'bo');hold on

n = length(data);
data_new = zeros(n-1,2);
for i = 1:n-1
    clear x1 y1 x2 y2 xx1 yy1
    x1 = data(i,1);
    y1 = data(i,2);
    x2 = data(i+1,1);
    y2 = data(i+1,2);
    theta = atan((y2-y1)/(x2-x1));
    if x1 < x2
    xx1 = x1 + 13 * cos(pi + theta);
    yy1 = y1 + 13 * sin(pi + theta);
    else
    xx1 = x1 + 13 * cos(theta);
    yy1 = y1 + 13 * sin(theta);
    end
    data_new(i,:) = [xx1,yy1];
end
data_new = smoothdata(data_new,"sgolay",9);
plot(data_new(:,1),data_new(:,2),'r-');
% xlswrite("D:\水域磁法勘探数据\轨迹转换程序\text.xlsx",data_new,'sheet2');

经测试，在本人计算机情况下，计算十万个数据，计算仅需53.8273秒，计算精度为0.00000001米（小数点后八位）。

3、计算结果

3.1、测网计算

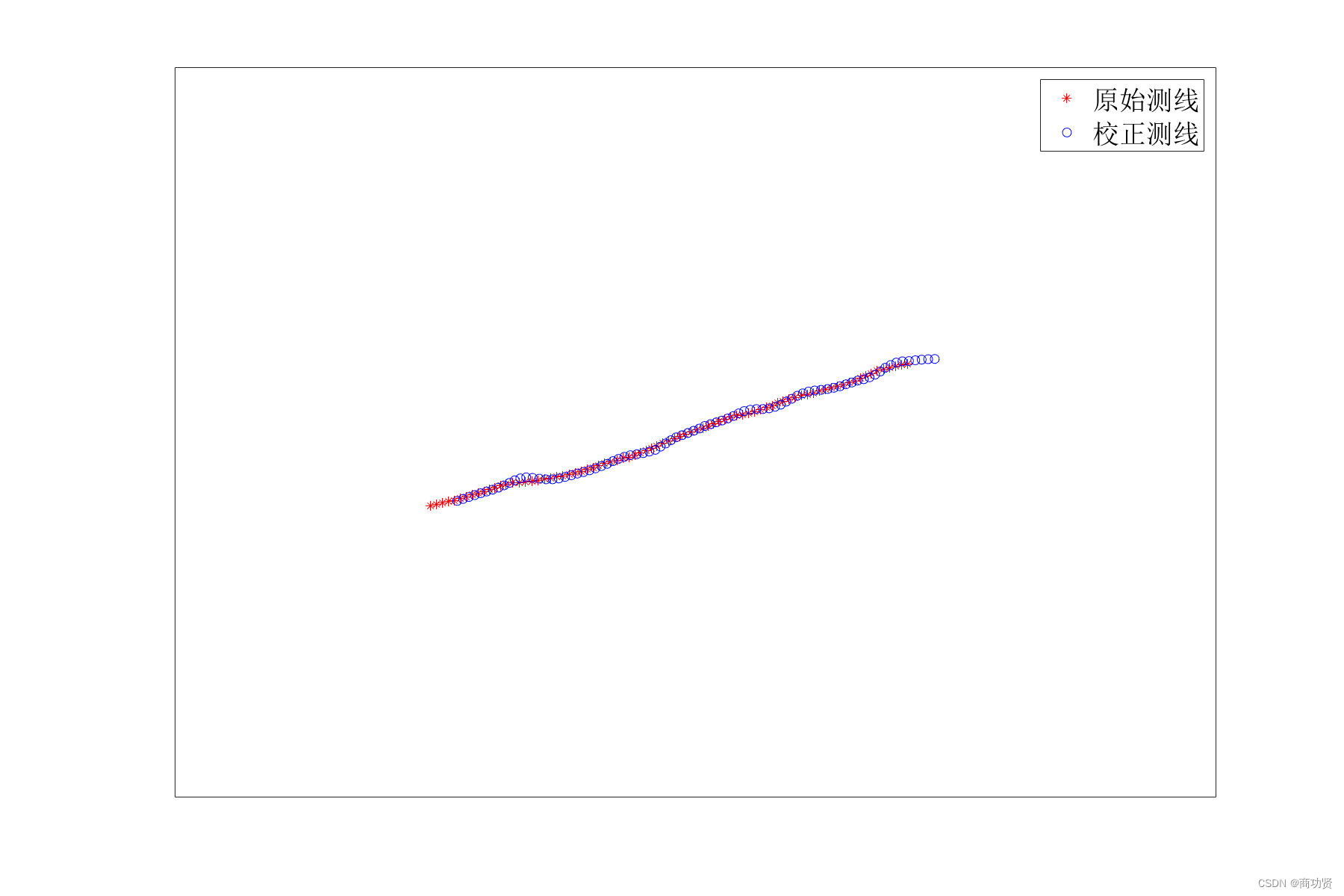

3.2、直线计算

3.3、曲线计算
