Android自定义View——体重表盘

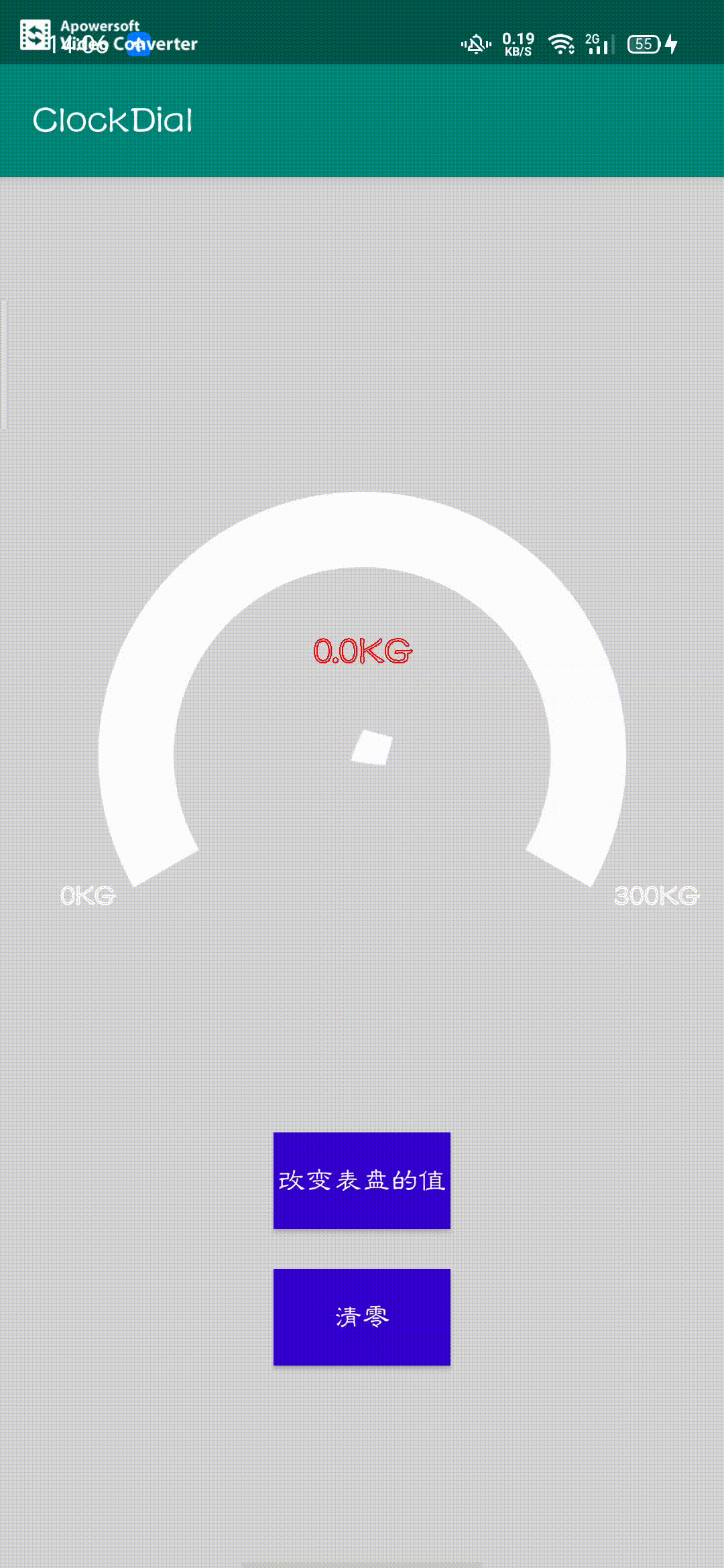

效果视频

分析

起始角度

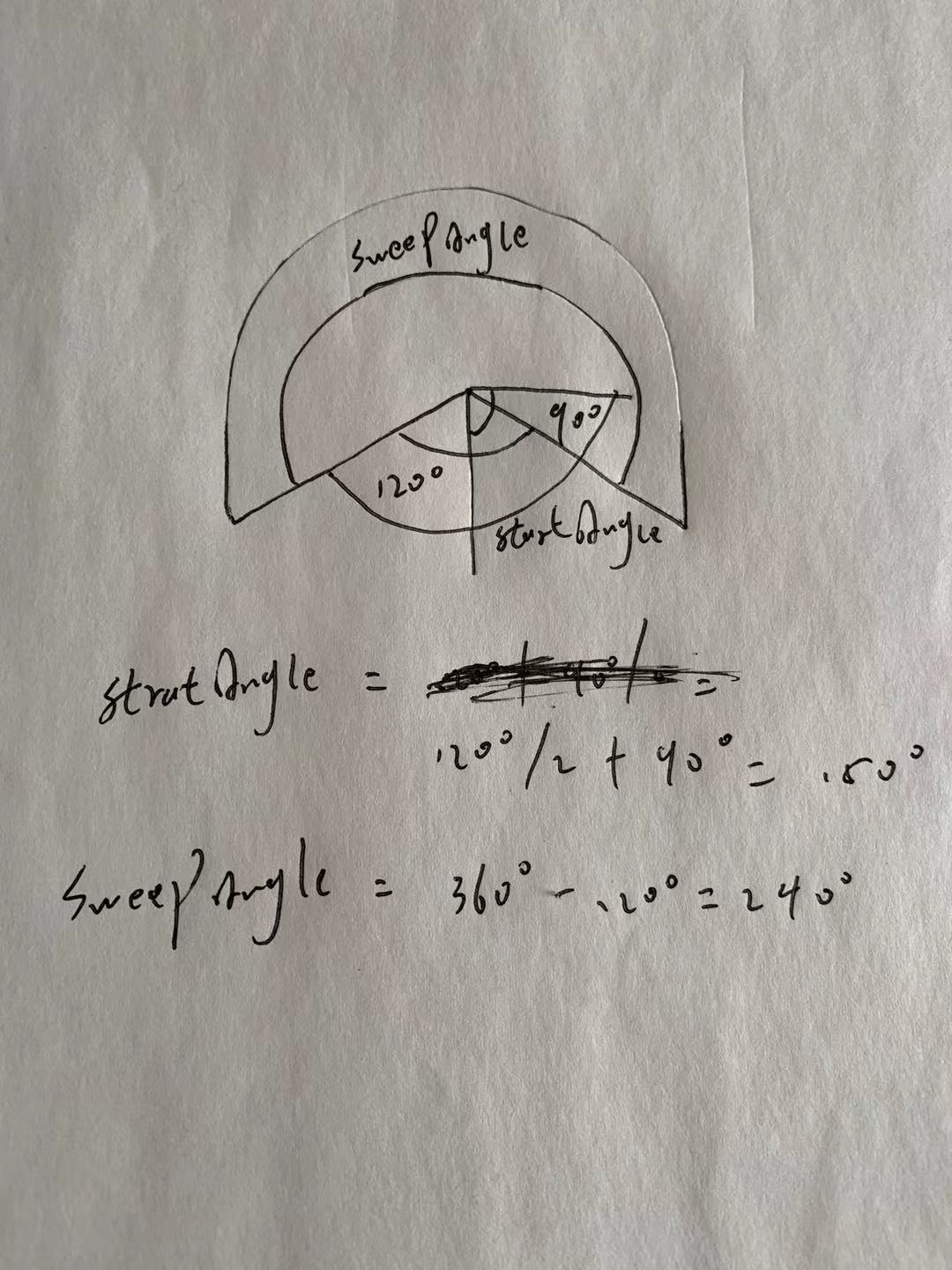

如下图所示，起点角度为150，终点角度为240

圆弧

白色圆弧为整个圆弧范围，蓝色圆弧为根据数据变动而覆盖白色圆弧，蓝色圆弧比白色圆弧大一点，突出显示

 InnerArcPaint.setStrokeWidth( Width * (float)0.1 );
 OuterArcPaint.setStrokeWidth( Width * (float)0.12 );

指针

中间的水滴指针是一个白色的水滴图片，下图蓝色为选择文件的背景颜色（截图），由于水滴指向-135度，将图像旋转-75度，水滴尖刚好指向150度的起点。

代码

初始化属性

 private void InitPaint(){
        InnerArcPaint = new Paint(  );
        InnerArcPaint.setColor( Color.WHITE );
        InnerArcPaint.setAntiAlias( true );
        InnerArcPaint.setStyle( Paint.Style.STROKE );

        OuterArcPaint = new Paint(  );
        OuterArcPaint.setColor( Color.BLUE );
        OuterArcPaint.setAntiAlias( true );
        OuterArcPaint.setStyle( Paint.Style.STROKE );
        OuterArcPaint.setShadowLayer( (float)10,(float)10,(float)10,Color.parseColor( "#99000000" ) );

        TextPaint = new Paint(  );
        TextPaint.setColor( Color.RED );
        TextPaint.setStyle( Paint.Style.STROKE );
        TextPaint.setTextSize( 60 );
        TextPaint.setStrokeWidth( 2 );

        ScalePaint = new Paint(  );
        ScalePaint.setColor( Color.WHITE );
        ScalePaint.setTextSize( 25 );
        //硬件加速
        setLayerType( LAYER_TYPE_SOFTWARE,null );
    }

画布

protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
        super.onMeasure( widthMeasureSpec, heightMeasureSpec );
        int Width = MeasureSpec.getSize( widthMeasureSpec );
        InnerArcPaint.setStrokeWidth( Width * (float)0.1 );
        OuterArcPaint.setStrokeWidth( Width * (float)0.12 );

        oval = new RectF(  );
        oval.left = Width * (float)0.2;
        oval.top = Width * (float)0.2;
        oval.right = Width * (float)0.8;
        oval.bottom = Width * (float)0.8;
        //宽、高一致，使画布无论边长如何变化，都成为一个正方形
        setMeasuredDimension( Width,Width );
    }

绘制内圆弧

 //绘制内圆弧
    private void DrawInnerArc(Canvas canvas){
        //保存之前的画布
        canvas.save();
        canvas.drawArc( oval, StartAngle,SweepAngle,false,InnerArcPaint);
    }

绘制外圆弧

//绘制外圆弧
    private void DrawOuterArc(Canvas canvas){
        canvas.save();
        canvas.drawArc( oval, StartAngle,SweepAngle * CurrentData / 300,false,OuterArcPaint);
    }

绘制中间指针

 //绘制中间指针
    private void DrawArrow(Canvas canvas){
       canvas.save();
        Bitmap bitmap = BitmapFactory.decodeResource( getResources(),R.mipmap.waterdrop );
        int width = 75;
        int height = 75;
        int NewWidth = (int)(getWidth() * 0.08);
        float ScaleWidth = (float) (NewWidth / width);
        float ScaleHeight = (float) (NewWidth / height);
        Matrix matrix = new Matrix(  );
        //顺序不能颠倒
        matrix.setRotate( -75 + (SweepAngle * CurrentData / 300),bitmap.getWidth()/2,bitmap.getHeight()/2 );
        matrix.postScale( ScaleWidth,ScaleHeight );

        Bitmap bitmap1 = Bitmap.createBitmap( bitmap,0,0,width,height,matrix,true );
        canvas.drawBitmap( bitmap1,getWidth()/2 - bitmap1.getWidth()/2,getHeight()/2 - bitmap1.getHeight()/2,InnerArcPaint );
        bitmap.recycle();
        bitmap1.recycle();
    }

绘制中间文字

private void DrawCurrentDataText(Canvas canvas){
        canvas.save();
        Rect rect = new Rect(  );
        String str = String.valueOf( CurrentData ) + "KG";
        TextPaint.setColor( Color.RED );
        TextPaint.getTextBounds( str,0,str.length(),rect );
        canvas.drawText( str,getWidth()/2 - rect.width()/2,(int)(getHeight() * (float)0.38),TextPaint );
    }

绘制左右两边文字

 private void DrawScaleRightText(Canvas canvas){
        canvas.save();
        Rect rect = new Rect(  );
        String str =  "300KG";
        TextPaint.setTextSize( 45 );
        TextPaint.getTextBounds( str,0,str.length(),rect );
        TextPaint.setColor( Color.WHITE );
        canvas.drawText( str,getWidth()-getWidth()/6,(getHeight()/2+getWidth()/5) ,TextPaint );
    }
    private void DrawScaleLeftText(Canvas canvas){
        canvas.save();
        Rect rect = new Rect(  );
        String str =  "0KG";
        TextPaint.setTextSize( 45 );
        TextPaint.getTextBounds( str,0,str.length(),rect );
        TextPaint.setColor( Color.WHITE );
        canvas.drawText( str,(getWidth()/2-(getWidth()/3 + 75)),(getHeight()/2+getWidth()/5) ,TextPaint );
    }

动画

 public void SetCurrentData(final float data, TimeInterpolator interpolator){
        long time = ( (long)Math.abs( data- CurrentData ) *20);
        final ValueAnimator valueAnimator = ValueAnimator.ofFloat( CurrentData,data ).setDuration( time );
        valueAnimator.setInterpolator( interpolator );
        valueAnimator.addUpdateListener( new ValueAnimator.AnimatorUpdateListener() {
            @Override
            public void onAnimationUpdate(ValueAnimator animation) {
                CustomView_ClockDial.this.CurrentData = (float)valueAnimator.getAnimatedValue();
                invalidate();
            }
        } );
        valueAnimator.start();
    }

全部代码

public class CustomView_ClockDial extends View {
    //内圆弧画笔
    private Paint InnerArcPaint;
    //外圆弧画笔
    private Paint OuterArcPaint;
    //文字画笔
    private Paint TextPaint;
    //刻度画笔
    private Paint ScalePaint;
    //圆弧范围
    private RectF oval;
    //当前数据
    private float CurrentData = 0;
    //起点角度
    private float StartAngle = 150;
    //终点角度
    private float SweepAngle = 240;
    public CustomView_ClockDial(Context context) {
        super( context );
        InitPaint();
    }

    public CustomView_ClockDial(Context context, @Nullable AttributeSet attrs) {
        super( context, attrs );
        InitPaint();
    }

    public CustomView_ClockDial(Context context, @Nullable AttributeSet attrs, int defStyleAttr) {
        super( context, attrs, defStyleAttr );
        InitPaint();
    }
    private void InitPaint(){
        InnerArcPaint = new Paint(  );
        InnerArcPaint.setColor( Color.WHITE );
        InnerArcPaint.setAntiAlias( true );
        InnerArcPaint.setStyle( Paint.Style.STROKE );

        OuterArcPaint = new Paint(  );
        OuterArcPaint.setColor( Color.BLUE );
        OuterArcPaint.setAntiAlias( true );
        OuterArcPaint.setStyle( Paint.Style.STROKE );
        OuterArcPaint.setShadowLayer( (float)10,(float)10,(float)10,Color.parseColor( "#99000000" ) );

        TextPaint = new Paint(  );
        TextPaint.setColor( Color.RED );
        TextPaint.setStyle( Paint.Style.STROKE );
        TextPaint.setTextSize( 60 );
        TextPaint.setStrokeWidth( 2 );

        ScalePaint = new Paint(  );
        ScalePaint.setColor( Color.WHITE );
        ScalePaint.setTextSize( 25 );
        //硬件加速
        setLayerType( LAYER_TYPE_SOFTWARE,null );
    }

    @Override
    protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
        super.onMeasure( widthMeasureSpec, heightMeasureSpec );
        int Width = MeasureSpec.getSize( widthMeasureSpec );
        InnerArcPaint.setStrokeWidth( Width * (float)0.1 );
        OuterArcPaint.setStrokeWidth( Width * (float)0.12 );

        oval = new RectF(  );
        oval.left = Width * (float)0.2;
        oval.top = Width * (float)0.2;
        oval.right = Width * (float)0.8;
        oval.bottom = Width * (float)0.8;
        //宽、高一致，使画布无论边长如何变化，都成为一个正方形
        setMeasuredDimension( Width,Width );
    }

    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw( canvas );
        DrawInnerArc(canvas);
        DrawOuterArc(canvas);
        DrawArrow(canvas);
        DrawCurrentDataText(canvas);
        DrawScaleRightText(canvas);
        DrawScaleLeftText(canvas);
    }
    //绘制内圆弧
    private void DrawInnerArc(Canvas canvas){
        //保存之前的画布
        canvas.save();
        canvas.drawArc( oval, StartAngle,SweepAngle,false,InnerArcPaint);
    }
    //绘制外圆弧
    private void DrawOuterArc(Canvas canvas){
        canvas.save();
        canvas.drawArc( oval, StartAngle,SweepAngle * CurrentData / 300,false,OuterArcPaint);
    }
    //绘制中间指针
    private void DrawArrow(Canvas canvas){
       canvas.save();
        Bitmap bitmap = BitmapFactory.decodeResource( getResources(),R.mipmap.waterdrop );
        int width = 75;
        int height = 75;
        int NewWidth = (int)(getWidth() * 0.08);
        float ScaleWidth = (float) (NewWidth / width);
        float ScaleHeight = (float) (NewWidth / height);
        Matrix matrix = new Matrix(  );
        //顺序不能颠倒
        matrix.setRotate( -75 + (SweepAngle * CurrentData / 300),bitmap.getWidth()/2,bitmap.getHeight()/2 );
        matrix.postScale( ScaleWidth,ScaleHeight );

        Bitmap bitmap1 = Bitmap.createBitmap( bitmap,0,0,width,height,matrix,true );
        canvas.drawBitmap( bitmap1,getWidth()/2 - bitmap1.getWidth()/2,getHeight()/2 - bitmap1.getHeight()/2,InnerArcPaint );
        bitmap.recycle();
        bitmap1.recycle();
    }
    private void DrawCurrentDataText(Canvas canvas){
        canvas.save();
        Rect rect = new Rect(  );
        String str = String.valueOf( CurrentData ) + "KG";
        TextPaint.setColor( Color.RED );
        TextPaint.getTextBounds( str,0,str.length(),rect );
        canvas.drawText( str,getWidth()/2 - rect.width()/2,(int)(getHeight() * (float)0.38),TextPaint );
    }
    private void DrawScaleRightText(Canvas canvas){
        canvas.save();
        Rect rect = new Rect(  );
        String str =  "300KG";
        TextPaint.setTextSize( 45 );
        TextPaint.getTextBounds( str,0,str.length(),rect );
        TextPaint.setColor( Color.WHITE );
        canvas.drawText( str,getWidth()-getWidth()/6,(getHeight()/2+getWidth()/5) ,TextPaint );
    }
    private void DrawScaleLeftText(Canvas canvas){
        canvas.save();
        Rect rect = new Rect(  );
        String str =  "0KG";
        TextPaint.setTextSize( 45 );
        TextPaint.getTextBounds( str,0,str.length(),rect );
        TextPaint.setColor( Color.WHITE );
        canvas.drawText( str,(getWidth()/2-(getWidth()/3 + 75)),(getHeight()/2+getWidth()/5) ,TextPaint );
    }
    public void SetCurrentData(final float data, TimeInterpolator interpolator){
        long time = ( (long)Math.abs( data- CurrentData ) *20);
        final ValueAnimator valueAnimator = ValueAnimator.ofFloat( CurrentData,data ).setDuration( time );
        valueAnimator.setInterpolator( interpolator );
        valueAnimator.addUpdateListener( new ValueAnimator.AnimatorUpdateListener() {
            @Override
            public void onAnimationUpdate(ValueAnimator animation) {
                CustomView_ClockDial.this.CurrentData = (float)valueAnimator.getAnimatedValue();
                invalidate();
            }
        } );
        valueAnimator.start();
    }
}

下载链接

gitee下载链接
