GPIO中断简介

RT1064的中断有很多，每个中断请求都有一个固定的标号，也就是中断号。

中断号定义在MIMXRT1064.h这个文件中。

GPIO每组有两个中断编号，其中低位的16个引脚（GPIOx_n, n为0到15）共用一个中断号，高位的16个引脚（GPIOx_n, n为16到31）共用一个中断号。

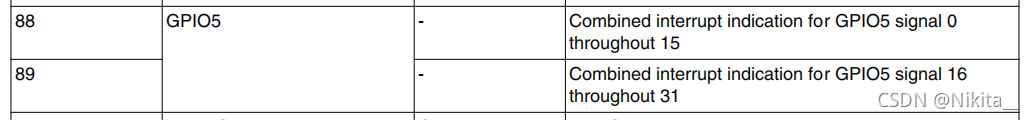

我们使用的按钮是GPIO5_IO00，对应的中断号是88，也就是GPIO5_Combined_0_15_IRQn。

每个中断都写好了一个中断服务函数，只是这些中断服务函数都是为空，实际的中断服务函数需要重新编写。中断服务函数的函数名必须跟启动文件里面预先设置的一样。

预先写好的中断服务函数在startup_mimxrt1064.c文件中，本文中所用的函数是GPIO5_Combined_0_15_IRQHandler。通用名字是GPIOx_Combined_x_x_IRQHandler，使用别的引脚把名字中x换一下即可。

#define EXAMPLE_SW_IRQ          GPIO5_Combined_0_15_IRQn
#define EXAMPLE_GPIO_IRQHandler GPIO5_Combined_0_15_IRQHandler

每组 GPIO 拥有各自的中断相关寄存器，包括一个中断屏蔽寄存器（ GPIOx_IMR ），一个中断状

态寄存（ GPIOx_ISR ），两个中断配置寄存器（ GPIOx_ICR1 、 GPIOx_ICR2 ）。

官方的SDK库已经做了封装，不需要挨个配置寄存器。
