CAD-旋转的螺母

CAD学习-旋转的螺母

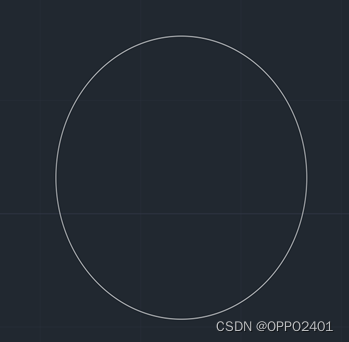

1． 输入圆形口令，建立直径12.5cm的圆形。如下图1所示。

图1 半经为12.5cm的平面圆

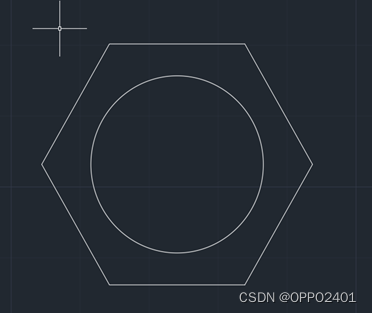

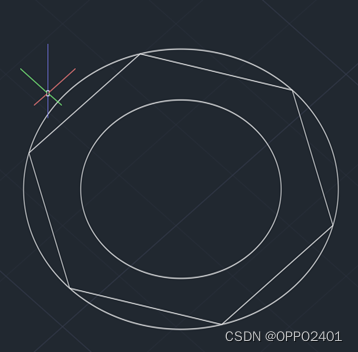

2． 在圆形的基础上建立侧边数为6的六边形，输入pol多边形口令，侧边数为6，选择正交打开。如图2所示。

图2 正交六边形外切与圆
3． 继续创建外切与六边形的圆形，输入圆形口令C加空格，指定多边形端点，如图3所示。

图3 外切与多边形

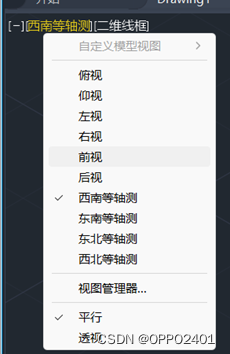

4.上述几步完完成之后，选择视图，换位西南等轴测，如题4所示。

图4 转化视图

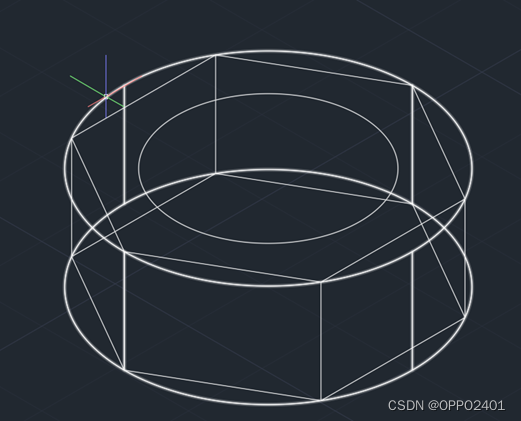

5.接着选择输入拉伸的命令ext并选择拉升对象，选择多边形和最外侧圆，点击空格，然后向下拉伸14个单位，如图5所示。

图5 拉伸

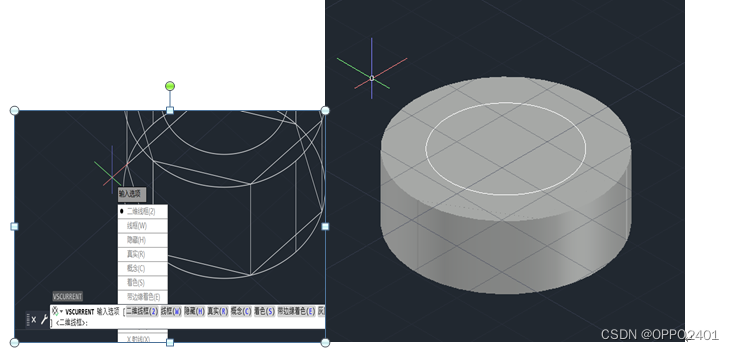

6．接着进行视觉样式空间，输入vs+空格，选择r(真实)+空格，结果如图6所示。

图6 出现真实样式

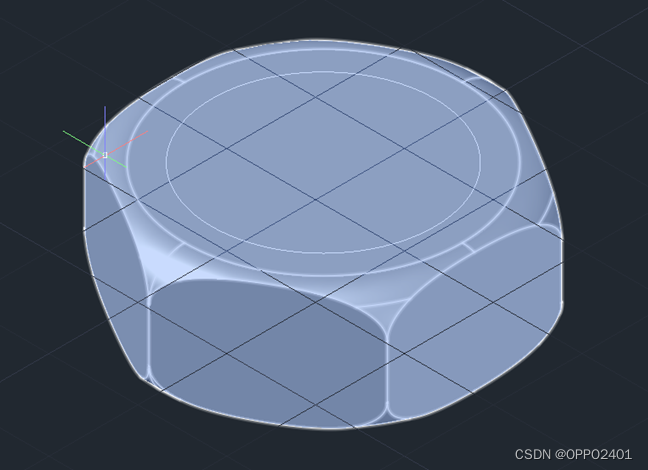

7.输入导圆角指令f+空格，半径输入4，选择上面最外侧圆形，空格，继续点击最下侧外圆，如图7所示。

图7 导圆角
8.输入交集的命令in+空格，接着选中两个实体模型+空格，如图8所示。

图8 实体样式

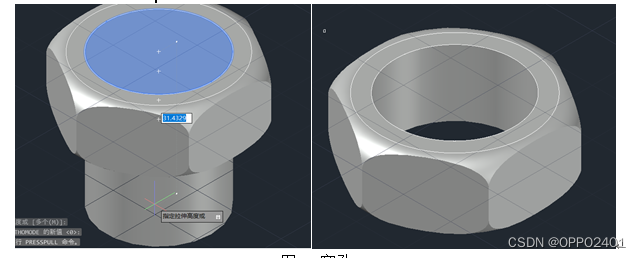

9.接着进行穿孔，输入选中并拖动指令PRESS+空格，选中中间的圆形并向下拖动，接着确认，如图9所示

图9 穿孔
10.接着绘制里面螺旋线，输入命令helix+空格，选择半径两次都是12，接着使得螺旋线高度高过螺母确定，如图10所示。

图10 绘制内部螺纹
11.绘制直线，输入l+空格，接着选择螺旋线则最外端点，如图11所示。

图11 绘制螺旋线

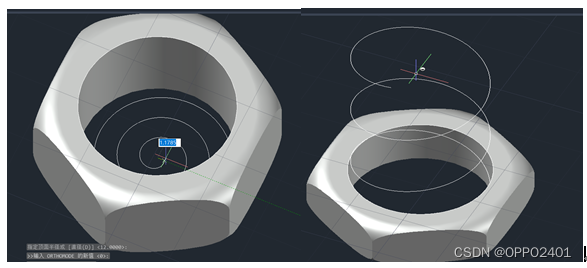

12.绘制三维内置螺旋纹，利用直线命令，在螺旋纹端点绘制平面三角形，输入sw+空格出现三维螺旋线，如图12所示。

图12 三维螺旋线

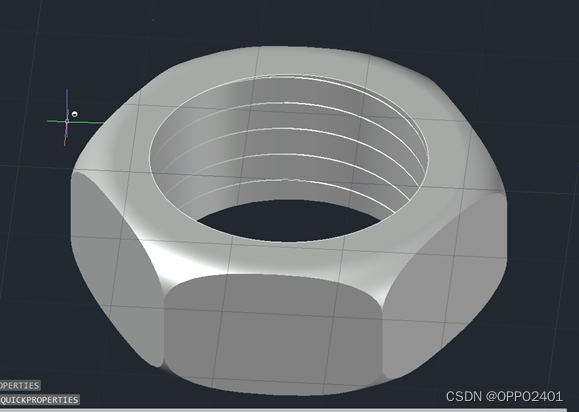

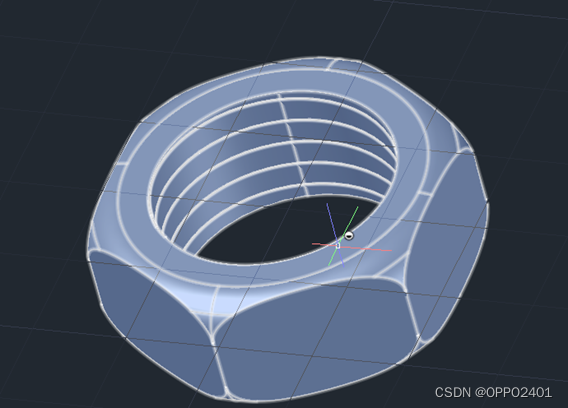

13.接着把多余螺旋线去掉，使用su+空格，先点击螺母实体+空格，接着点击螺旋线+空格，三维螺螺母制作完成，如图13所示。

图13 三维螺母

14.接着旋转特效，改换颜色，如图14所示。
