【立创EDA开源推荐】007期 | 基于STM320.8寸LED电子时钟

于 2021-04-28 17:03:28 发布
阅读量1.2k 收藏 12
点赞数 3
分类专栏： 电路设计 立创EDA 文章标签： stm32 硬件
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/OSHWHub/article/details/116237677
版权

工程名称： 0.8寸LED电子时钟

工程作者：micespring

工程主页链接：https://oshwhub.com/micespring/0-8-inch-led-clock

开源协议: GPL 3.0

简介：

基于STM32的高精度LED电子时钟。

特性

  • 0.8寸大屏LED数码管，显示清晰
  • 基于STM32F030F4P6单片机
  • RTC时钟IC采用国产SD3078，3.8ppm，年误差2分钟
  • 温度显示
  • 可选的闹铃和整点响铃功能
  • 可选的光线自动感应
    说明： 源代码为TrueStudio工程文件，请使用TrueStudio 9.3.0版本导入即可。 如果不想修改源代码，可直接通过ST-LINK下载二进制文件，文件位于Debug目录中
    在这里插入图片描述
    在这里插入图片描述

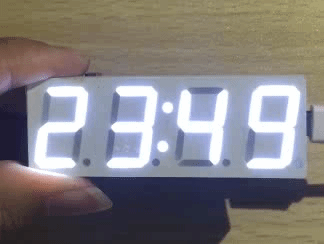

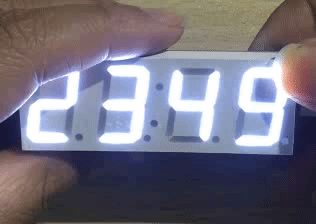

实物图片
