O2066PM无线WIFI6E网卡Windows环境吞吐测试

本文详细测试了O2066PMWIFI6模块在Windows环境下的吞吐性能,尤其是在高吞吐和多线程场景下,发现模块在2.4GHz和5GHz频段表现出色,特别强调了散热管理的重要性。实际办公环境中的测试显示了模块在复杂环境中的稳定性和性能下降情况。
摘要由CSDN通过智能技术生成

从2023年开始,除手机外的无线终端设备也逐步向WIFI6/6E进行升级更新,基于802.11ax技术的设备能够进一步满足用户体验新一代Wi-Fi标准时获得优质的性能和覆盖范围。

用户对于WIFI模块,通常会关注WIFI模块的吞吐量,拿到样品之后,也会进行一个模块吞吐量的测试。我们之前介绍了O2066PM WIFI6E模块在Linux环境下的吞吐测试,本篇则以此模块进行Windows环境进一步测试其吞吐情况。

WIFI的吞吐量,即WIFI设备(AP/STA)在上行和下行链路上所支持的实际最大速率,属于一种极限测试,也较贴近用户实际使用场景,尤其在产品日趋无线化,有线网口设计逐渐淡出的今天,显得尤为重要。

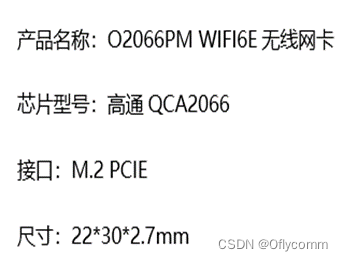

本次WIFI吞吐量测试使用的是QOGRISYS的采用高通QCA2066方案的O2066PM模块,O2066PM支持WIFI6吞吐理论速率为2.4Gbps,DBS支持3Gbps,虽然此模块支持WIFI6E,但受路由器限制,我们只测WIIF6。

一、硬件准备:

PC1,i5-12400,内存16.0 GB,Windows11中文版+ PCIE转2.5G网卡

PC2,i5-1240P,内存16GB,Windows10英文版+O2066PM

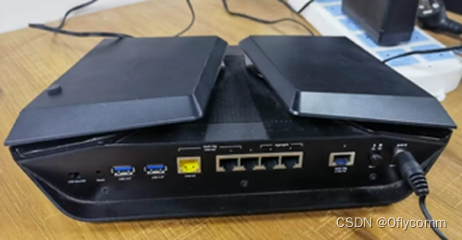

路由器:网件NETGEAR-RAX200

天线:普通双频PCB天线



         2.5G网卡                                   PC2                                          路由器RAX200

二、网络拓朴

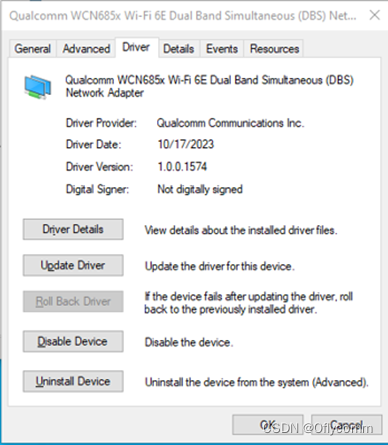

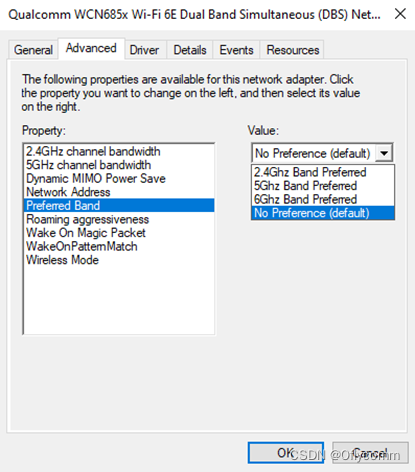

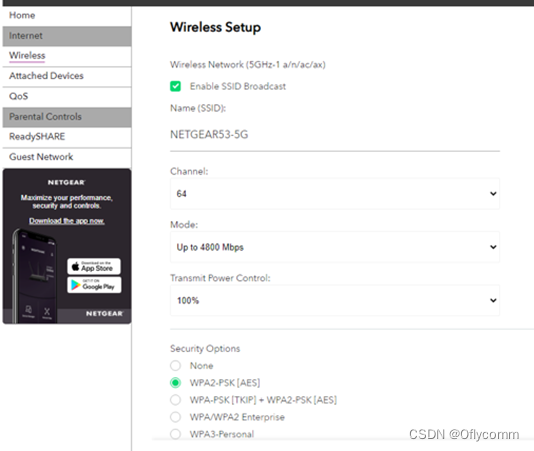

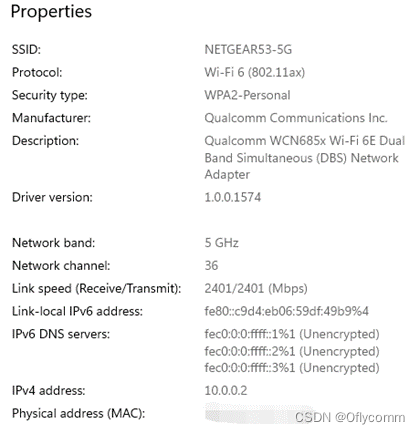

三、路由设置及连接状态





四、屏蔽房测试

屏蔽房测试为理想环境测试,主要是排除干扰,看模块真实吞吐能力。

测试软件:IxChariot_670

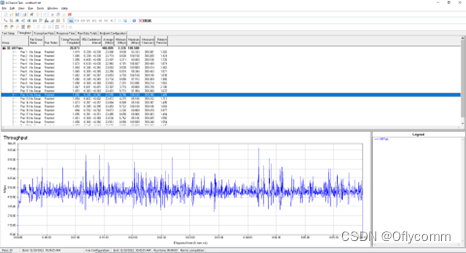

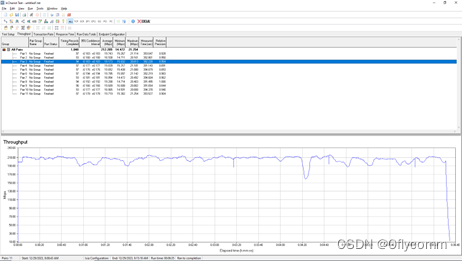

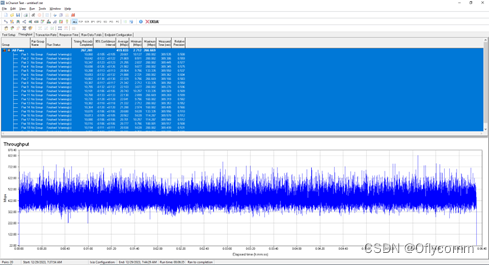

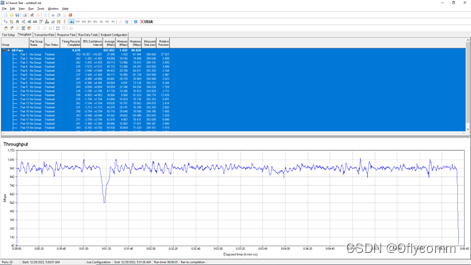

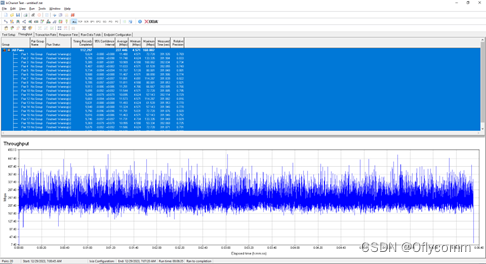

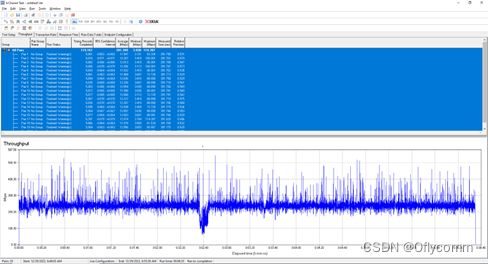

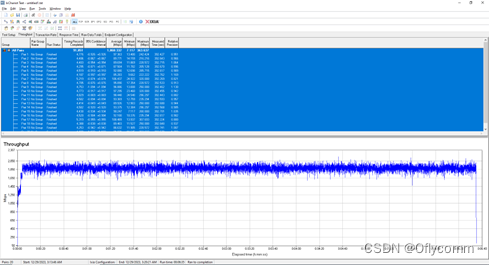

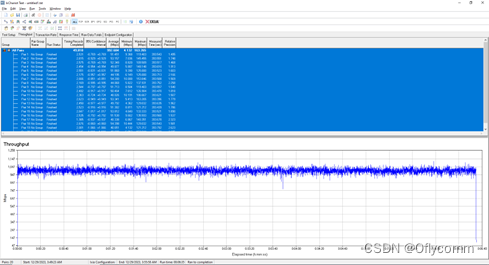

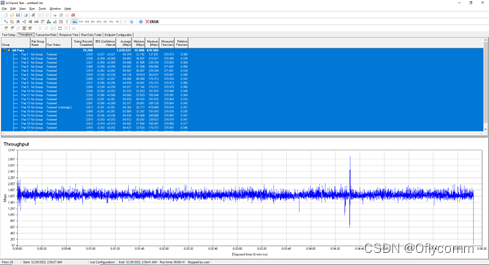

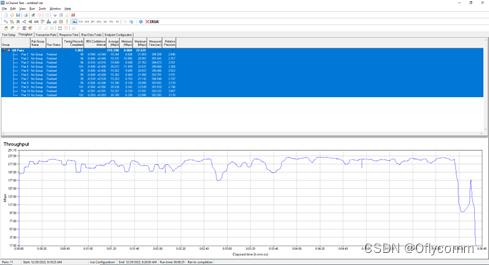

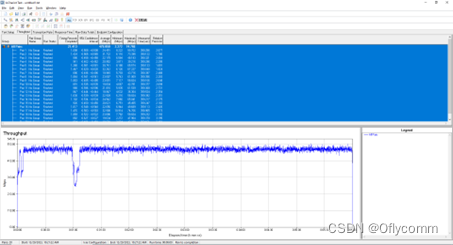

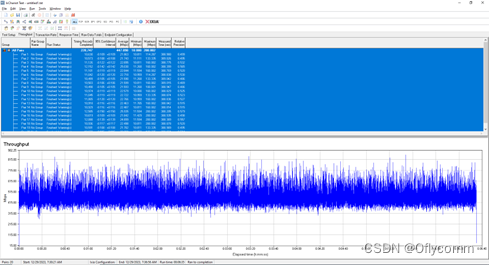

    吞吐测试数据(实测截图):

1、TCP UL: 2.4G HE20(287Mbps),TCP DL: 2.4G HE20(287Mbps)



2、TCP UL: 2.4G HE40(574Mbps),TCP DL: 2.4G HE40(574Mbps)



3、TCP UL:  5G HE20(287Mbps),TCP DL:  5G HE20(287Mbps)



4、TCP UL:  5G HE40(574Mbps),TCP DL:  5G HE40(574Mbps)



5、TCP UL:  5G HE80(1200Mbps),TCP DL:  5G HE80(1200Mbps)



6、TCP UL:  5G HE160(2402Mbps),TCP DL:  5G HE160(2402Mbps)

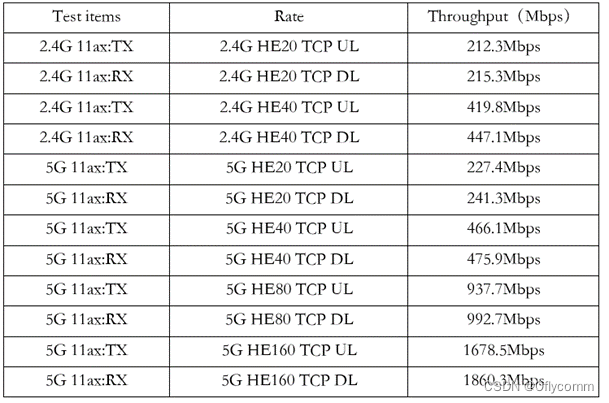

7.吞吐测试实际数据汇总:

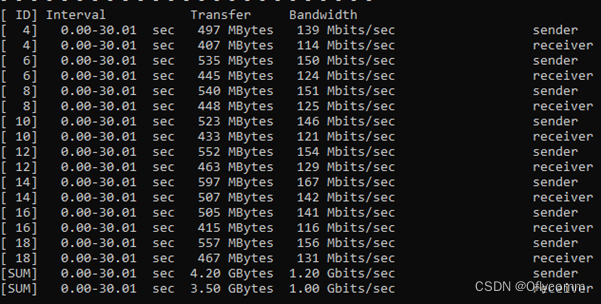

五、办公环境实际测试

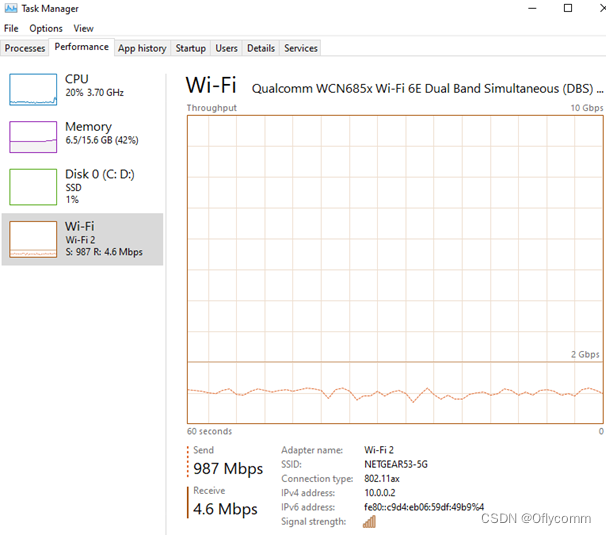

办公环境实际测试是为了检验模块在实际环境中的抗干扰能力及吞吐性能。实测距离4米,有非常多的路由设备在工作,环境比较复杂。

六、总结

1、对于高吞吐WIFI模块测试需要开启多线程测试才能展现模块的实际吞吐能力。

2、因为是极限测试,同时跑TX/RX,模块发热量会非常大,故全程使用风扇降温,在高吞吐环境下(RX不考虑,主要考虑TX即AP模式)使用此模块做设计时要注意散热问题。

3、2.4G HE40模式下速率达到了419.8Mbps(TX)和447.1Mbps(RX)。这表明即使在拥挤的2.4GHz频段中,该网卡仍能提供可观的吞吐量,是高密度用户环境的理想选择。

4、5G HE160模式下,TX和RX吞吐量更进一步,分别高达1678.5Mbps和1860.3Mbps,展示出了O2066PM在支持更高速率和更大带宽的5GHz频段上的卓越表现。

5、在实际办公场景下,O2066PM速率比屏蔽房下降大概700Mbps,速率大概1Gbps,稳定性较好。

总的来说,基于QCA2066设计的O2066PM在HE40和HE160模式下,该网卡都展现了出色的吞吐量,其可工作在-30~85°C宽温条件下,更能满足不同应用场景下对网络性能的多样化需求。

文中测试O2066PM无线模组来源:

O2066PM-深圳市欧飞信科技有限公司-无线通讯模组-射频天线组件
