GaussDB数据库实例类型

GaussDB数据库实例类型

说明
OM：运维管理模块（Operation Manager）。提供集群日常运维、配置管理的管理接口、工具。
CM：集群管理模块（Cluster Manager）。管理和监控分布式系统中各个功能单元和物理资源的运行情况，确保整个系统的稳定运行。CM相当于一个机器管家，定期的收集和分析DN的状态，判断DN当前是不是健康运行，一旦发现DN异常，它会尝试修复，例如把DN重启，或者把备DN升级成主DN。
GTM：全局事务管理器（Global Transaction Manager），负责生成和维护全局事务ID、事务快照、时间戳、sequence信息等全局唯一的信息。
ETCD：分布式键值存储系统（Editable Text Configuration Daemon）。用于共享配置和服务发现（服务注册和查找）。我们主要用它来存一些元数据信息，比如每个DN的运行状态就是存储在ETCD里，CM通过读取ETCD里面DN的状态来执行它的管理动作。
CN：协调节点（Coordinator Node）。负责接收来自应用的访问请求，并向客户端返回执行结果；负责分解任务，并调度任务分片在各DN上并行执行。每个CN与每个DN相连接，所有CN共享一份元数据。
DN：数据节点（Data Node）。负责存储业务数据、执行数据查询任务以及返回执行结果。

分布式版

GaussDB分布式版逻辑架构图如下：
图1 分布式版逻辑架构图

分布式版实例支持的部署形态：
独立部署

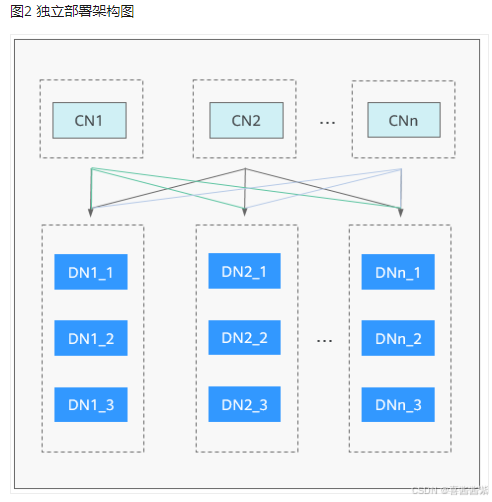

独立部署模式下，是将数据库每个组件独立部署在不同的服务器上，即每个CN、DN占用一个VM，互相之间资源隔离。以默认配置（3CN，3副本，3分片）为例，独立部署模式有3个CN，9个DN，总计12个节点，因此独立部署费用也会相对较高。架构图如图2所示。独立部署形态适用于可靠性、稳定性要求较高，实例规模较大的场景。

混合部署

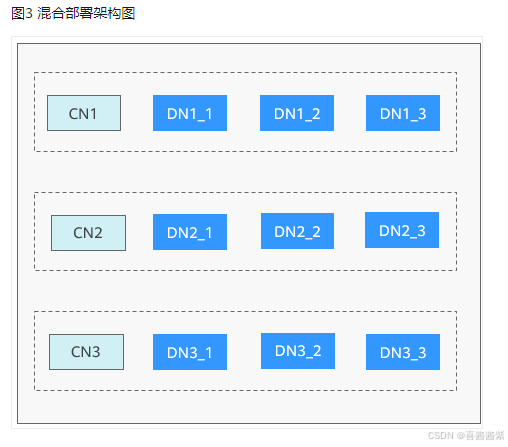

混合部署模式下，是将数据库多个组件部署在同一个服务器上，以默认配置（3CN，3DN）为例，一个CN和三个DN共同占用一个VM，共3个节点。架构图如图3所示。仅基础版的分布式版实例可选。基础版相对于企业版有较低的价格，适合对性能要求不高、对成本敏感的用户。

集中式版

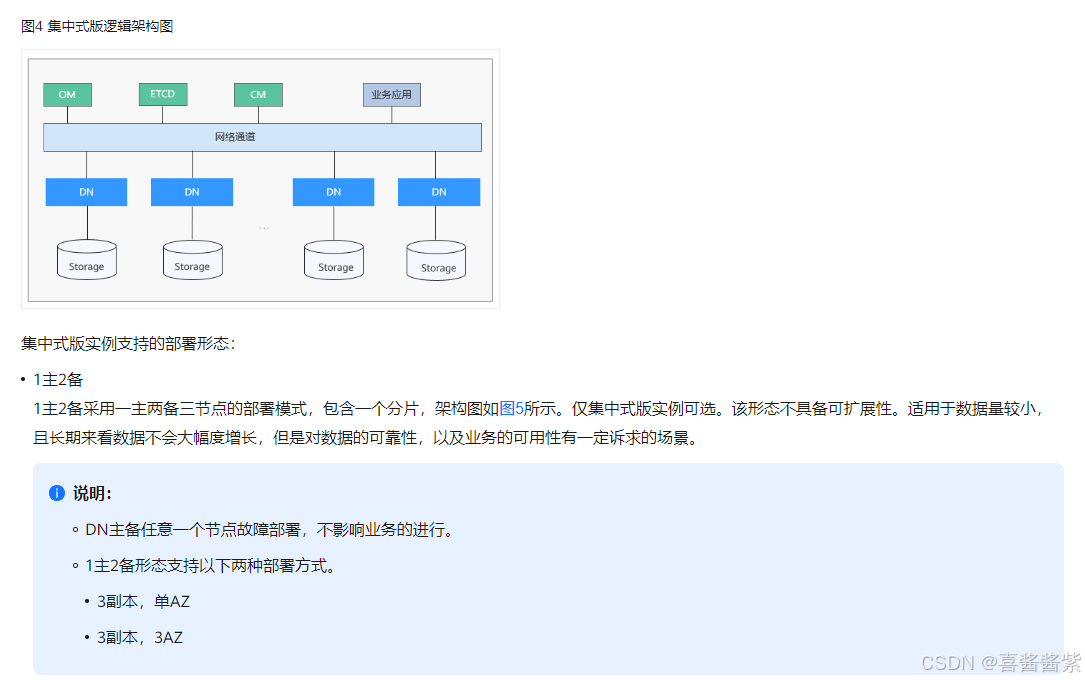

GaussDB集中式版逻辑架构图如下：
图4 集中式版逻辑架构图
