LINUX下PPPoe+Freeradius+Mysql配置

Written by Openking on 2013-4-22

一：配置环境及准备

1、系统

(2) 系统安装完毕应将一些必要软件安装完成，例如gcc编译器（在线安装命令：yuminstall gcc ；离线安装方法自己百度，较麻烦，不推荐）和vim编辑器（在线安装命令：yum-y install vim；离线同样很麻烦。）并测试一些基本命令是否可用，例如ifconfig，如有问题请找度娘。

2、软件

(1) pppoe：客户端为windows操作系统自带，服务器端centos5.6自带且已安装好，如使用其他Linux系统，可能需自己下载安装（下载链接：http://www.roaringpenguin.com/products/pppoe）。

(2)Freeradius：服务器端采用freeradius-server-2.1.12(下载链接：ftp://ftp.freeradius.org/pub/freeradius)，同系列各种版本区别不大，1.X.X和2.X.X可能有一些较大区别，后面具体配置会提到；

客户端采用ppp协议压缩包ppp-2.4.4.tar.gz自带的radius客户端（下载链接：ftp://ftp.samba.org/pub/ppp/），亦可自己下载freeradius-client（下载链接同freeradius-server）。

(3)Mysql ：本例程采用MySQL-server-5.5.30-1.rhel5.i386.rpm以及MySQL-client-5.5.30-1.rhel5.i386.rpm

(下载链接：http://dev.mysql.com/downloads/mysql/#downloads)。

（4）Openssl：freeradius运行需要（下载链接：http://www.openssl.org/）；

MySQL-devel：freeradius-server与Mysql连接需要

（下载链接：http://dev.mysql.com/downloads/mysql/#downloads）。

备注：

I、上述软件均可从百度网盘下载，链接：http://pan.baidu.com/share/link?shareid=448605&uk=3457442646；

II、软件存放地址均为桌面/home/openking/Desktop，后面安装教程命令也以此为基础。

III、linux下所有的rpm包下载地址：http://rpmfind.net/linux/RPM/index.html。

二：具体配置步骤

1、安装软件

(1)、以root登录系统或以用户名登陆后打开终端切换到root权限（不是root权限可能会导致软件安装不成功，而且会没有权限修改一些敏感文件）：

附：修改root用户密码命令：

#sudo passwd root

(2)、安装pppoe

首先检查系统上的rp-pppoe以及ppp软件是否安装，命令：
#rpm -q rp-pppoe ppp

如果使用的是centos 5.6，那么结果应该是：

如果你的系统该命令显示为空，需要自行安装pppoe，命令：

# cd /home/openking/Desktop

# tar xvzfrp-pppoe-3.11.tar.gz

# cdrp-pppoe-3.11

# ./configure

# make&& make install

(3)、安装freeradius

首先安装openssl，命令：

#cd /home/openking/Desktop

#tar xvzfopenssl-1.0.0a.tar.gz

#cd openssl-1.0.0a

#make && make install

再装server，命令：

# cd/home/openking/Desktop

# tar xvzffreeradius-server-2.1.12.tar.gz

# cdfreeradius-server-2.1.12

# ./configure

# make &&make install

最后装client，由于使用的是ppp包自带的radius客户端，故我们只用将ppp协议包里的radius客户端拷出来即可，命令：

# cd /etc/ppp

# mkdir radiuds

# cd/home/openking/Desktop

# tar xvzfppp-2.4.4.tar.gz

# cd ppp-2.4.4/pppd/plugins/radius/etc/

#cp * /etc/ppp/radiuds/

(4)、安装Mysql

首先安装Mysql-devel，命令：

#yum install mysql-devel.i386 //

装完理应是：

再安装Mysql-server和Mysql-client，命令：

#cd /home/openking/Desktop

#rpm -ivh MySQL-server-5.5.30-1.rhel5.i386.rpm--nodeps --force

#rpm -ivh MySQL-client-5.5.30-1.rhel5.i386.rpm--nodeps --force

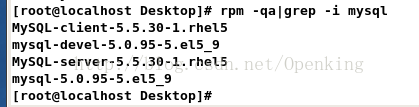

全部装完应该是：

至此，软件安装全部完成！

2、配置PPPOE服务器

(1)修改相关文件参数，命令:

# cd /etc/ppp

# vim options

将文件修改为，其余部分注释（#）：（vim修改文件及相关命令操作请找度娘）

lock
crtscts
  nobsdcomp //使用bsd压缩
  nodeflate
  nopcomp

# vim pppoe-server-options

将该文件修改为，其余部分注释（#）（具体参数含义可使用命令查看： #man pppd）：

# PPP options for the PPPoE server
# LIC: GPL

Auth //远程用户要验证自己

require-chap //使用chap验证协议，如果使用pap验证协议，则此行为 require-pap

default-mru

default-asyncmap

lcp-echo-interval 10 //系统每隔10秒发出echo request以确认连线是否正常

lcp-echo-failure 2 //如果2次echo request 失败，表示连线已断开

ms-dns 202.112.14.151 //分配给客户端的DNS

ms-dns 202.112.14.161

noipdefault

noipx

#hide-password //日志里不显示密码

nodefaultroute //不改变默认路由

proxyarp //提供porxyarp服务，不提供就是noproxyarp

noktune //不改变内核参数

logfile /var/log/pppd.log //写日志文件

#vim chap-secrets

该文件用于保存客户名及密码，添加一个用户，将文件修改为：

# Secrets for authentication using CHAP
# client server secret IP addresses
test * test *

(2)测试运行pppoe服务器，命令：
#pppoe-server-I eth0 -L 192.168.2.111 -R 192.168.2.112 -N 10

各参数含义：

-I eth0 指定pppoe服务器在那个网卡接口监听连接请求
       -L 192.168.2.111 指定pppoe服务器的ip地址。（注意：此IP地址不是网卡的IP地址，而是PPPOE服务器的虚拟IP）（此地址可以任意，若不提供，10.0.0.1将被使用）
       -R 192.168.2.112 pppoe服务器分配给客户端的IP地址，从192.168.2.112开始，递增（若不提供，10.67.15.1将被使用）
       -N 10 指定最多可以连接pppoe服务器的客户端数量（默认是64 最大是65534）
       -C: 用于指定您的PPPoE服务器主机名(此参数可以不要)
       -S: 该选项用于标记特定的服务器，以帮助客户端系统对pppoe服务器进行自我标定。-S选项经常用来保证一些特定客户始终连接到特定服务器，特别是当你的网络上有多个pppoe服务器时。 PPPoE协议的客户端软件可被配置为只登陆有"特殊服务名称"的pppoe服务器。如果客户端指定的服务器名称与-S选项服务名称中宣称的名字相符，就会连接到该服务器。
       -T: 超时时间（设置为60秒）

           -k    ：使用内核模式PPPoE
           -u    ：调用pppd时使用单独的参数
           -r    ：随机分配会话数

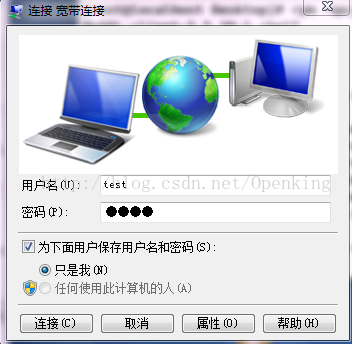

然后在主系统端或另外一台机器上使用pppoe客户端登陆

成功登陆代表你的pppoe服务器基本配置好了，不出意外的话，应该连不上外网，接下来：

I、关闭linux系统防火墙，命令：

# serviceiptables stop

Centso5.6也可直接在系统 / 管理 / 安全级别和防火墙里面禁用防火墙

II、更改转发规则，命令：

# iptables -AINPUT -i etho -s 192.168.2.0/24 -j DROP

# iptables -t nat-A POSTROUTING -s 192.168.2.0/24 -j SNAT --to-source 192.168.1.108

部分参数含义：

-t nat表示进行NAT转化

由pppoe-server 命令中参数可以看出分配给客户机的ip地址池为192.168.2.0/24；

source 192.168.1.108是本机eth0 的IP地址，使用ifconfig命令可以看到。

III、打开ip转发功能，命令：

#vim/etc/sysctl.conf

将net.ipv4.ip_forward = 0修改为net.ipv4.ip_forward =1；然后输入命令让配置立刻生效：

# sysctl -p

如此，应该就可以连上外网了。

此外，关闭pppoe-server服务器的命令是：

# killallpppoe-server

至此，单一的pppoe服务器配置基本结束，后面的配置过程还会修改部分文件，但以后启动pppoe-server的命令均为以下三行：（参数根据自己需要更改）

#pppoe-server -Ieth0 -L 192.168.2.111 -R 192.168.2.112-N 10

# iptables -AINPUT -i etho -s 192.168.2.0/24 -j DROP

# iptables -t nat-A POSTROUTING -s 192.168.2.0/24 -j SNAT --to-source 192.168.1.108

3、配置单一Radius服务器

(1)、相关配置文件修改，命令如下：

#cd /usr/local/etc/raddb

#vim clients.conf

将文件修改为：(供pppoe服务器连入认证使用)

client 127.0.0.1 {
         secret = localhost
         shortname = localhost
         nastype     = other
      }

# vim users

在其顶行加上一句（前面不能有空格）：

test Cleartext-Password := “test”

(2)、测试单一radius服务器，在终端里输入以命令：

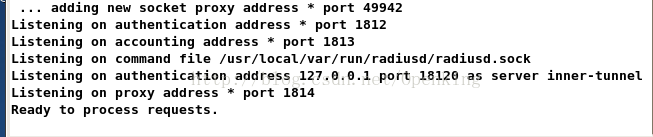

出现下图即表示radius服务器启动成功：

附注：关闭radius服务器只要在此界面使用：ctrl + c即可。

另开一个终端2 (切记先切换到root)，命令如下：

# radtest test testlocalhost 0 localhost

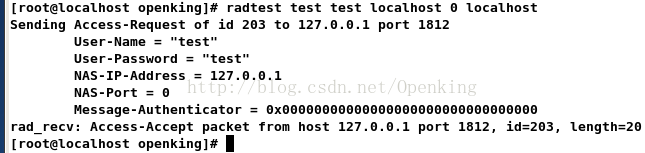

如果出现下图即表示单一radius服务器配置成功：

至此，单一的radius服务器配置完毕。

4、配置PPPoe--Radius服务器

(1)、相关文件修改，命令：

#cd /etc/ppp/radiuds

#vim servers

在文件后添加一行

localhost localhost

明显这和在配置radius服务器修改的clients.conf相匹配，表示这个文件是pppoe服务器向radius服务器提供的申请认证的账号和密码

#vim dictionary

将该文件最后一行修改为：

INCLUDE /etc/ppp/radiuds/dictionary.microsoft

然后修改文件将pppoe服务器与radius连起来，命令：

# cd /etc/ppp

#vim pppoe-server-options

将文件修改为：

# PPP options for the PPPoE server
# LIC: GPL

auth

require-chap

default-mru

default-asyncmap

lcp-e cho-interval 60

lcp-echo-failure 5

ms-dns 202.112.14.151

ms-dns 202.112.14.161

noipdefault

noipx

nodefaultroute

proxyarp

noktune

plugin /usr/lib/pppd/2.4.4/radius.so //使用radius来认证授权和记帐

radius-config-file /etc/ppp/radiuds/radiusclient.conf

logfile /var/log/pppd.log

接下来修改另一个文件

#cd /etc/ppp/radiuds

#vim radiusclient.conf

将文件修改为：

auth_order radius

login_tries 4

login_timeout 60

nologin /etc/nologin

issue /etc/ppp/radiuds/issue

authserver localhost:1812

acctserver localhost:1813

servers /etc/ppp/radiuds/servers

dictionary /etc/ppp/radiuds/dictionary

login_radius /usr/local/sbin/login.radius

seqfile /var/run/radius.seq

mapfile /etc/ppp/radiuds/port-id-map

default_realm

radius_timeout 10

radius_retries 3

login_local /bin/login

(2)、测试运行PPPoe-Radius服务器，终端1命令：(启动radius服务器)

# /usr/sbin/radiusd -X

终端2命令：（启动pppoe服务器）

# pppoe-server -I eth0 -L 192.168.2.111 -R 192.168.2.112 -N 10

# iptables -A INPUT -i etho -s 192.168.2.0/24-j DROP

# iptables -t nat -A POSTROUTING -s192.168.2.0/24 -j SNAT --to-source 192.168.1.108

再使用windows系统连接看看，如果windows能连上并且能够正常上网，那么代表你配置成功了。

至此，PPPoe-Radius服务器配置完毕。

5、配置MySQL

(1)、相关参数及文件修改，命令如下：

# echo /usr/lib >> /etc/ld.so.conf

# ldconfig

# cd/home/openking/Desktop/freeradius-server-2.1.12

# cd src/modules/rlm_sql/drivers/rlm_sql_mysql

# ./configure--with-mysql-dir=/usr/share/mysql/ --with-mysql-lib-dir=/usr/lib/mysql/

# make && make install

# service mysql start

#mysql -u root -p

>create database radius;

>exit;

# cd /usr/local/etc/raddb/sql/mysql

# mysql -u root -p radius <schema.sql //导入的数据库与radius版本有关，1.1.7版本之前的数据库文件是mysql.sql

# mysql -u root -p

>use radius;

>show tables;

建立组信息：

>insert into radgroupreply (groupname,attribute,op,value)

values ('user','Auth-Type',':=','Local');

>insert into radgroupreply (groupname,attribute,op,value)

values('user','Service-Type',':=','Framed-User');

>insert into radgroupreply (groupname,attribute,op,value)

values ('user','Framed-IP-Address',':=','255.255.255.255');

>insert into radgroupreply (groupname,attribute,op,value)

values('user','Framed-IP-Netmask',':=','255.255.255.0');

建立用户信息：

>insert into radcheck (username,attribute,op,value)

values ('test','User-Password',':=','test');

将用户添加进组：

>insert into radusergroup (username,groupname) values ('test','user');

>exit;

至此，数据库配置基本完成，下面来配置radius使其通过数据库验证用户信息，命令如下：

# cd /usr/local/etc/raddb/site_enabled

# vim default

把authorize{} 、accounting {}中的sql前面的#去掉，并把authorize{}中的files前加#；如下示：

authorize {

chap

mschap

suffix

eap

#files

sql

pap

}

accounting {

detail

unix

#radutmp //本例程中使用了Simultaneous-Use:=1(同一用户一次只能登陆

sql 一台机器),有它在radiusd进程意外结束会有问题,所以禁用

}

session {
                 #radutmp
                 sql
       }

然后修改与mysql数据库连接的配置文件，命令如下：

# vim /usr/local/etc/raddb/sql.conf

修改password = “radpass” 为 password = “”

# cd ../

# vim radius.conf

去掉第700行# $INCLUDE sql.conf的注释

(2)、测试运行完整的PPPOE--Radius--MySQL，终端1命令如下：

# /usr/sbin/radiusd -X

终端2命令：

# pppoe-server -I eth0 -L 192.168.2.111 -R 192.168.2.112 -N 10

# iptables -A INPUT -i etho -s 192.168.2.0/24-j DROP

# iptables -t nat -A POSTROUTING -s192.168.2.0/24 -j SNAT --to-source 192.168.1.108

如果windows客户机（用户名：test, 密码：test）能连上并且能够正常上网，那么你的本地PPPOE--Radius--MySQL已配置成功。

6、配置远程PPPoe--Radius服务器

(1)、PPPoe服务器放置在系统1上，Radius放置在系统2上，两个系统都要是linux系统；

(2)、系统1按照上述过程要配置完整的pppoe和radius-client(在本例程中即是从ppp拷贝出的radius客户端文件)；

(3)、系统2不用配置pppoe和radius-client,但是要配置完整的radius-server和mysql。分别配置完成后对部分文件稍作修改：(系统1地址：192.168.1.6，系统2地址：192.168.1.5)

系统1 命令：

# ifconfig

# cd/etc/ppp/radiuds

# vimradiusclient.conf

将文件中两行：

authserver localhost:1812

acctserver localhost:1813

修改为

authserver 192.168.1.5:1812 //系统2的IP地址

acctserver 192.168.1.5:1813

# vim servers

修改文件，将localhost localhost

改为 192.168.1.5 farhost //系统2的IP地址和密码

系统2命令：

# ifconfig

# cd/usr/local/etc/raddb

# vim clients.conf

在文件尾添加以下内容：

client 192.168.1.6 {

secret = farhost

}

(4)、服务器功能测试与运行

系统2启动radius服务器，命令：

# /usr/local/sbin/radiusd -X

系统1启动pppoe服务器，命令：

# pppoe-server -I eth0 -L 192.168.2.111 -R 192.168.2.112 -N 10

# iptables -A INPUT -i etho -s 192.168.2.0/24-j DROP

# iptables -t nat -A POSTROUTING -s192.168.2.0/24 -j SNAT --to-source 192.168.1.6

在windows平台上登录（用户名：test, 密码：test），观察是否能连上及上网，如果可以，表示远程PPPoe--Radius服务器配置成功。

至此LINUX下PPPoe+Freeradius+Mysql配置全部完成！！！

附录：

1、如果按照上述步骤如果做不出应有的结果，请仔细检查文件修改的正不正确，一个字母符号都不能错，还不行就去检查系统日志文件（路径：/var/log/messages）查找相关信息排除故障；

2、文中配置命令中的openking为你的系统用户名，请根据自己的系统自行更改；

3、关于虚拟机软件，推荐使用Oracle的virtubox，至少本例程是使用该软件实现的，没有任何问题，至于vmware还是碰到了一些问题。另外，虚拟系统联网方式一定要选桥接模式，不能使用NAT；

4、以命令行方式安装rpm包，在终端中我们可以使用rpm -i ［选项］［rpm 包文件名］来进行安装，常用选项如下：
　　-h 使用符号＃显示安装进度
　　-v 报告每一步操作的情况
　　--replacepkge 无论软件包是否已被安装，都强行安装软件包
　　--test 安装测试，并不实际安装
　　--nodeps 忽略软件包的依赖关系强行安装（一般不能正常运行，因为缺少依赖文件）
　　--force 忽略软件包及文件的冲突

5、新装linux系统基本命令不识别，例如：

# ifconfig

　　提示命令不存在

　　但使用 # /sbin/ifconfig 即可

　　原因：系统默认的环境变量设置不对

　　在普通用户和root用户下分别执行echo $PATH，PATH里少了四个地址：/sbin:/usr/sbin:/usr/local/sbin:/usr/kerberos/sbin

　　而，ifconfig恰恰就在/sbin里面。

　　或者

　　cat/etc/profile, 可以发现没有关于/sbin的环境变量。

# su root

# vim /etc/profile

　　在文件末加入以下语句：
