路由器RIP简单配置和讲解

1.RIP特点

RIP协议配置比较简单，相比于静态路由配置，不需要设置下一跳和目的网络号，根据RIP协议的特性，它只与自己周围的路由器进行信息交换，而且最多只有15个路由器的范围，再多，他就到达不了了，所以只需要设置与此路由器相连的网络号就可以实现联通。

2.RIP简单配置

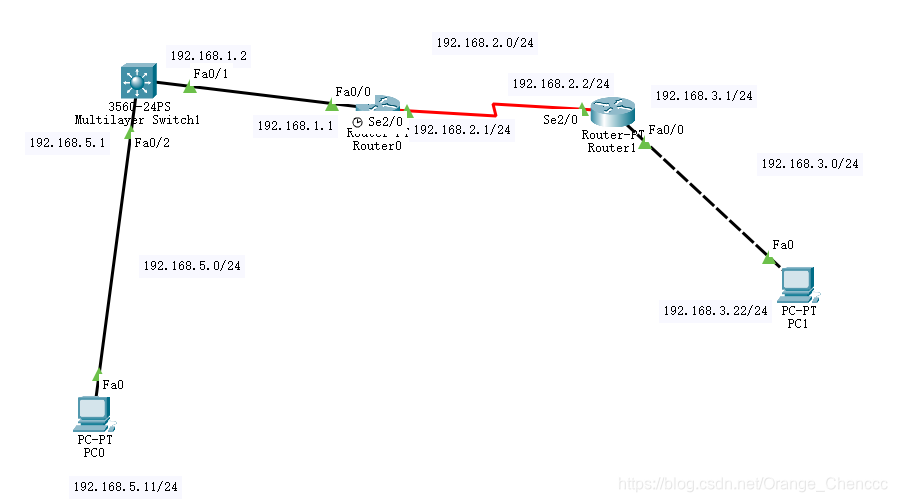

如图，先把pc的ip和路由器端口配置一下，然后就是给三层交换机配置虚拟局域网接口

pc配置

pc0 ip：192.168.5.11
掩码：255.255.255.0
默认网关：192.168.5.1
pc1 ip：192.168.3.22
掩码：255.255.255.0
默认网关：192.168.3.1

三层交换机基本配置

Switch>en
Switch#conf
Switch(config)#hostname S3550         //三层交换机改名为S3550
S3550(config)#vlan 10
S3550(config-vlan)#name v1
S3550(config-vlan)#exit
S3550(config)#vlan 50
S3550(config-vlan)#name v5              //配置两个虚拟局域网，用于接口虚拟ip
S3550(config)#int f0/1
S3550(config-if)#switchport access vlan 10
S3550(config-if)#exit
S3550(config)#int f0/2
S3550(config-if)#switchport access vlan 50
S3550(config-if)#exit
S3550(config)#int vlan 10                  //创建vlan虚拟接口，配置IP
S3550(config-if)#ip address 192.168.1.2 255.255.255.0
S3550(config-if)#no shut
S3550(config-if)#exit
S3550(config)#int vlan50                  //创建vlan虚拟接口，配置IP
S3550(config-if)#ip address 192.168.5.1 255.255.255.0
S3550(config-if)#no shut
S3550(config-if)#exit

路由器Router0 基本配置

Router>en
Router#conf
Router(config)#int f0/0
Router(config-if)#ip address 192.168.1.1 255.255.255.0
Router(config-if)#no shut
Router(config-if)#exit
Router(config)#int s2/0
Router(config-if)#ip address 192.168.2.1 255.255.255.0
Router(config-if)#no shut

路由器Router2 基本配置

Router>en
Router#conf
Router(config)#int f0/0
Router(config-if)#ip address 192.168.3.1 255.255.255.0
Router(config-if)#no shut
Router(config)#int s2/0
Router(config-if)#ip address 192.168.2.2 255.255.255.0
Router(config-if)#no shut

RIP协议配置

三层交换机RIP协议

S3550(config)#ip routing                             // 开启三层交换机路由模式
S3550(config)#router rip                             //开始RIP协议进程
S3550(config-router)#version 2                 //声明RIPv2协议
S3550(config-router)#network 192.168.1.0       // 申明本设备直连网段
S3550(config-router)#network 192.168.5.0      // RIP发布网段地址为有类地址

Router0 配置RIP协议

Router(config)#router rip
Router(config-router)#version 2
Router(config-router)#no auto-summary          //关闭路由信息自动汇总功能
Router(config-router)#network 192.168.1.0
Router(config-router)#network 192.168.2.0

Router1 配置RIP协议

Router(config)#router rip
Router(config-router)#version 2
Router(config-router)#no auto-summary
Router(config-router)#network 192.168.2.0
Router(config-router)#network 192.168.3.0

3.连通性验证

三层交换机 show ip route

通过RIP协议找到了没有直接相连的网段

另外两个路由器


也是一样，通过RIP协议找到了可达网段

下面是pc之间的互联测试

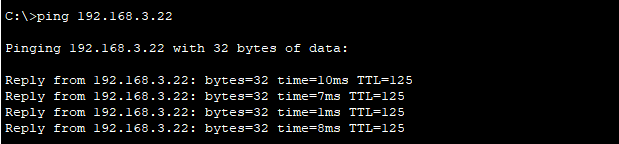

pc0 -> pc1

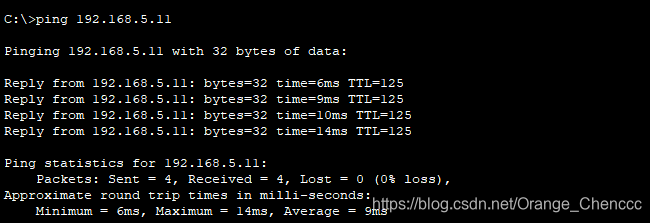

pc1 -> pc0

这样子，RIP协议的简单配置和讲解就到这里结束啦！！！
感谢大家的阅读欣赏
