Linux TUN设备实现Tunnel性能分析

一、TUN/TAP设备原理：

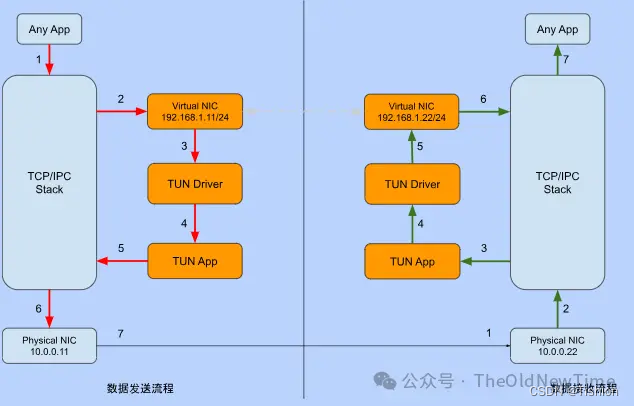

Linux的TUN/TAP设备是一种可以使得应用层与TCP/IP协议栈交互的驱动模块，通常用于组建虚拟局域网中的点对点隧道（Tunnel），可以工作于2层（TAP设备）和3层（TUN设备）数据交换。其工作原理图如下：

1. 数据发送流程

1. 应用程序通过socket向192.168.1.22地址发送数据{DATA}

2. 数据进入内核协议栈，协议栈构造IP报文，生成{IP{DATA}}数据，并且分发到虚拟网卡

3. 虚拟网卡将数据{IP{DATA}}转发到TUN驱动

4. TUN App从TUN驱动读取到{IP{DATA}}数据，

5. TUN App通过物理socket发送数据到内核协议栈，

6. 内核协议栈对数据进行IP报文封装{IP{IP{DATA}}}，传送到物理网卡

7. 数据经过物理网卡送出MAC帧报文{MAC{IP{IP{DATA}}}}

上述流程中：

• 1为socket write操作（用户空间到内核空间的数据交换）

• 2，3均为内核数据交换

• 4为fd read操作（内核空间到用户空间数据交换）

• 5为socket write操作（用户空间到内核空间数据交换）

• 6，7均为内核数据交换

2. 数据接收流程

1. 物理网卡收取到来自网络的MAC帧报文数据包{MAC{IP{IP{DATA}}}}，解包

2. 数据包{IP{IP{DATA}}}进入内核协议栈，进行IP层解包生成{IP{DATA}}数据

3. 根据数据包地址，数据被分配到TUN App的物理socket

4. TUN App从socket读出数据{IP{DATA}}，然后写入TUN 驱动

5. TUN 驱动根据写入的IP包目标地址将地址送入对应的虚拟网卡

6. 虚拟网卡将{IP{DATA}}送入内核协议栈

7. 协议栈解包成{DATA}送到应用程序的socket

上述流程中：

• 1，2均为内核数据交换

• 3为socket read操作（内核空间到用户空间数据交换）

• 4为fd write操作（用户空间到内核空间数据交换）

• 5，6均为内核数据交换

• 7为socket read操作（内核空间到用户空间数据交换）

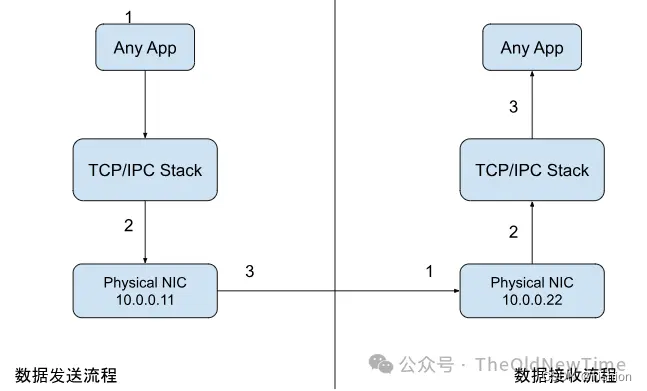

为了对比，下图显示了直连情况下网络数据的收发流程：

3. 性能损耗点

对比直连网络，通过TUN隧道实现的数据流程中，发送流程中多出了一次TUN fd的读+一次socket写，接收流程中多出了一次socket的读+一次TUN fd的写，这些操作均由运行于用户态的TUN App完成，并且均涉及到用户态到内核态的数据交换，所以性能相比直连网络来说一定会有损耗。我们需要通过一定的测试方法来量化TUN隧道网络的性能跟直连网络的差距，并且找到瓶颈所在，然后提出可行的优化方法。

二、性能测试方法：

1. 实现一个底层通过UDP建立隧道的TUN Proxy App（分别采用epoll和select模型实现）

2. 在在两台机器上部署TUN Proxy App，组成VLAN

3. 使用SCP程序在两台主机之间通过物理连接进行文件copy操作，记录传输性能参数

4. 使用SCP程序在两台主机之间通过TUN隧道进行文件copy操作，记录传输性能参数

5. 对比使用物理直连网络和TUN隧道网络传输的性能差异

采用epoll模型的TUN Proxy App的核心逻辑如下：

void packet_switch_epoll::process() {   logi() << "+++++ process worker is running...";   if (!evt_.open()) {     loge() << "failed to open evtio";     return;   }   evtio::evt_context tun_ctx_(fd_tun_, nullptr);   evtio::evt_context udp_ctx(fd_socket_, nullptr);   if (!evt_.attach(&tun_ctx_, evtio::op_read)) {     loge() << "failed to add tun fd to evtio";     return;   }   if (!evt_.attach(&udp_ctx, evtio::op_read)) {     evt_.detach(&tun_ctx_);     loge() << "failed to add udp fd to evtio&#
