傲拓PLC NA2000 ZigBee/LoRa通讯

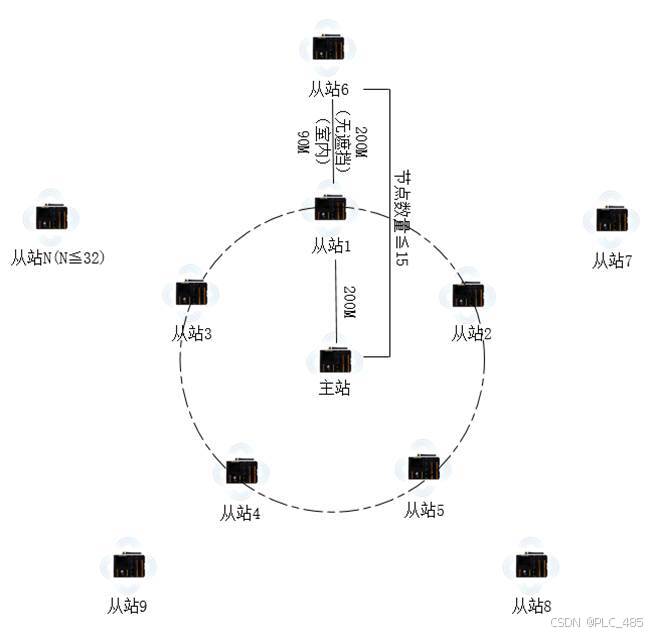

ZigBee网络拓扑结构

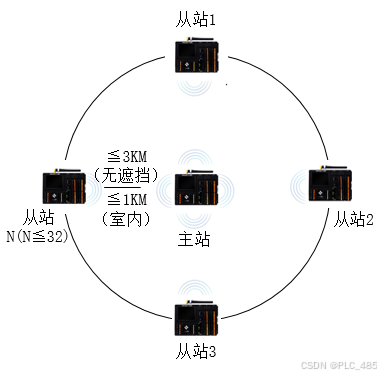

LoRa网络拓扑结构

NA2000系列PLC提供了PLC与PLC的无线互联通讯方式。可以支持ZigBee或者LoRa通讯。无需其他配件，只要两台或多台PLC设备选配无线通讯模块，即可实现ZigBee/LoRa的无线通讯功能。

※注意：ZigBee与LoRa模块是选型件，用户只能选择其中一种无线组网的方式。

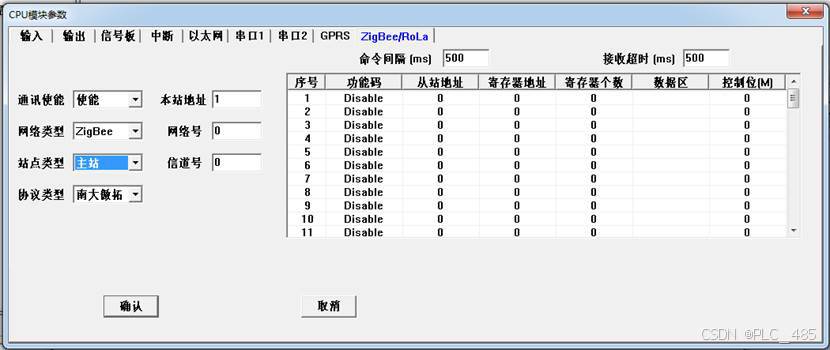

在NAPro开发软件的PLC配置中，例如选择双击CPU类型CPU2001-2401， 会弹出如下对话框，选择“ZigBee/RoLa”分页项：

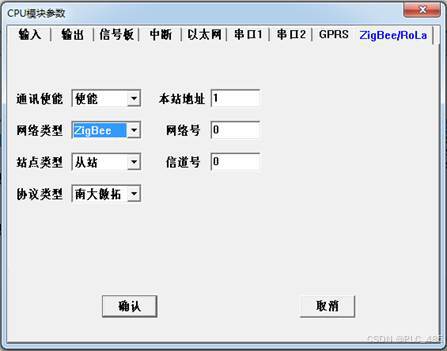

当选择ZigBee方式时，需要配置网络号、信道号和本站地址，当选择RoLa方式时，需要配置网络号和本站地址（注：配置过网络号，信道号，以及本站地址需要PLC重新上电才能生效）。无线通讯支持从站和主站模式，目前只支持协议类型，傲拓科技自定义协议。主站模式时的配置方式和MODBUS协议一样。

主站模式且ZigBee方式时，命令间隔时间需大于200毫秒。单个站设备的轮询时间大约为1.5秒左右。

参数说明：

1.通讯使能：“不使能”或“使能”选项，在不使能时将不触发PLC内部该数据中心的通讯驱动。

2.网络类型：“LoRa”或“ZigBee”选项。

3.站点类型：“主站”或“从站”选项。

4.协议类型：“傲拓科技”或“自定义”（目前只支持“傲拓科技”）。

5.本站地址：数值，范围：1-254（一个网络内的PLC站地址不能相同）。

6.网络号：数值，范围：0-65531（主站和从站的网络号需一致）。

7.信道号：数值，范围0-255（只有在网络类型为“ZigBee”时才需要设置，主站和从站的信道号需一致）。

8.命令间隔：数值（大于100ms）。

9.接收超时：数值（ZigBee:大于300ms;LoRa:大于2000ms）。

10.主站模式时的配置方式和MODBUS协议一样（每条报文的数据量小于72字节，最多可以配置64条报文）。
