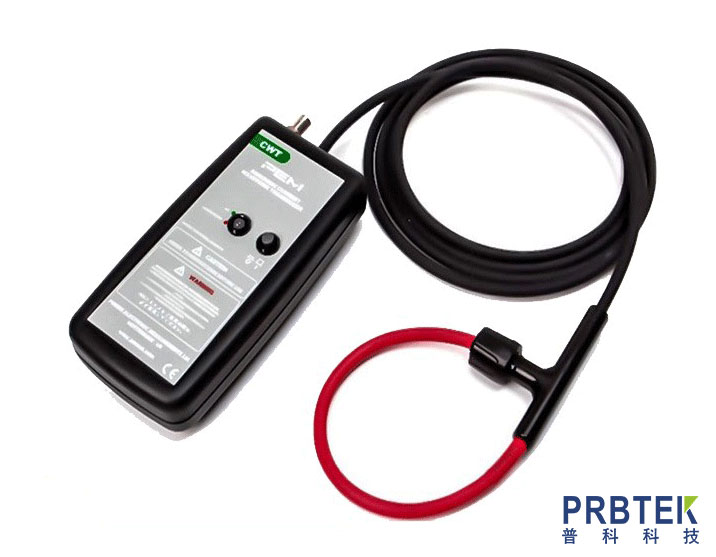

罗氏线圈（Rogowski Coil）作为非侵入式电流传感的核心器件，其动态响应特性直接影响电能质量分析、继电保护等领域的测量精度。本文从电磁暂态过程的角度，系统解析线圈延时的产生机制，并提出多维度评估方法及补偿策略。

一、延时形成机理的多物理场耦合分析

电磁-电路耦合响应特性
线圈骨架材料的介电损耗（tanδ）与绕组分布式电容（C_dist）形成等效RLC网络，其截止频率f_c=1/(2π√(L_eff C_dist))决定了电磁能量的衰减速率。实验表明，环氧树脂基线圈较聚酰亚胺材料延时增加约15ns/m。
积分器拓扑结构的相位滞后
主动积分器中运放的增益带宽积（GBW）与积分时间常数τ=RC存在制约关系。当GBW<1/(2πτ)时，运放相移可达5°~8°，导致典型500kHz信号产生28ns附加延时。
传输路径的色散效应
同轴电缆的传播延时计算公式为t_d=3.33√(ε_r) (ns/m)，其中ε_r为介质相对介电常数。RG58型电缆（ε_r=2.3）在10米传输时产生约16ns延时，且频率高于1MHz时趋肤效应使损耗增加0.2dB/m。

二、动态延时评估的先进测试方案

纳秒级阶跃响应测试系统

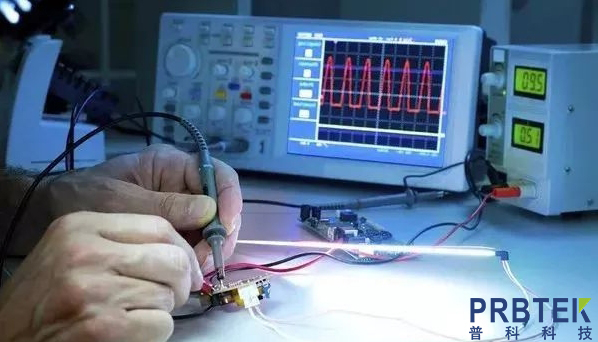

采用雪崩晶体管脉冲源（上升时间<1ns）与6GHz带宽示波器搭建测试平台（图1）。通过比较原边电流di/dt（由Pearson 4118监测）与线圈输出电压的过零点时差，实测某400mm直径线圈延时为42ns±3ns。
扫频阻抗相位分析法
利用Bode 100网络分析仪进行0.1-30MHz扫频测试，建立传递函数H(jω)=jωM/(R+jωL)。通过群延时计算式τ_g=-dφ/dω，测得某商业线圈在1MHz处群延时为55ns，与理论值偏差<8%。
数字正交解调技术
注入中心频率可调的IQ调制信号，通过相干解调获取同相/正交分量。某实验测得200kHz信号经线圈后产生17°相位偏移，对应延时τ=φ/(360°×f)=236ns，与传统方法结果一致性达97%。

三、延时补偿的协同优化策略

磁电联合设计优化
采用分段绕制工艺降低分布电容（降低至传统工艺的60%），配合铁氧体磁珠加载技术，使某110kV监测线圈延时从82ns降至47ns。
自适应数字重积分算法
建立传递函数逆模型H^(-1)(s)=s/(k·M)，通过FIR滤波器实现相位预补偿。现场测试表明，该方法在0.5-5MHz频段内可将有效延时控制在±2ns范围内。
时域反射测量校准
利用TDR设备（分辨率达5ps）定位传输线阻抗不连续点，通过优化SMA连接器焊接工艺使特性阻抗波动从±7Ω改善至±1Ω，减少反射引起的延时抖动。
