用模拟器初识DELL Network

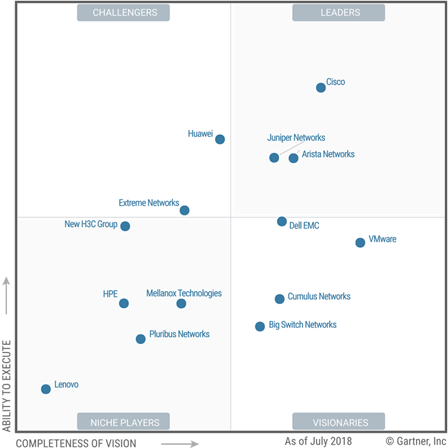

file 您知道交换机有交换机吗? 您了解过戴尔交换机吗? 在中国,您知道的交换机品牌,一闪而过更多的是思科,华为,H3C,JUNIPER ,甚至QUANTA 交换机,其它我们可以看到时2018 年Gartner数据中心网络魔力象限图中,Gartner再次把戴尔放在了最有创新性最有远见的数据象限中,戴尔网络被公认为是世界上具创新性、颠覆性和前瞻性的网络供应商。

file 引用:https://www.gartner.com/doc/reprints?id=1-56H26OT&ct=180711&st=sb

如果您没有购买戴尔交换机,又想窥视戴尔交换机“创新性”,一个模拟器是个不错的选择。

  1. 模拟器的好处 Cisco packet Tracer 让我们了解CISCO 交换机, Ensp 虚拟仿真软件让我们了解华为交换机。 可想而知,模拟器对于一个交换机的价值和意义 了。  学习交换机命令  检查配置命令  复现客户部分场景进行割接演练,部分场景指的是戴尔模拟器对于L2 功能支持有限,仅命令检查,只对于 L3 功能(static route , OSPF,BGP )完全支持。

  2. 初识戴尔交换机模拟器 在OCP(开放计算项目)这个框架下,戴尔也发布了自己交换机的产品——Operating System 10 (OS10),OS10是戴尔网络操作系统的下一代操作系统平台,设计目的是将更高的软件灵活性和可编程性带入大规模数据中心环境。

而OS9 为戴尔之前的FORCE 10 产品。更多请参考: https://www.dell.com/en-us/work/shop/povw/networking-os9

2.1. 模拟器硬件要求 准备要求如下:  电脑最小4 GB 内存,64GB 磁盘, 每个OS10 VM 使用2GB RMA 和16GB 磁盘  虚拟机环境要求

 DELL OS image 文件 - 请自动注册网站 https://www.force10networks.com/CSPortal20/main/Login.aspx file

OS9 image : https://www.force10networks.com/CSPortal20/Software/software/FTOS-S6100-ON-9.13.0.0.zip OS10 image :https://www.force10networks.com/CSPortal20/Software/software/OS10_Enterprise_10.4.3.4.tar 5. 格式成FAT32 的U 盘,仅ONIE 安装OS使用 2.2. OS10 模拟器: 官方模块手册,使用VirtualBOX https://www.force10networks.com/CSPortal20/Software/documentation/os10_virtualization_guide_10192016.pdf 而我们将作用vmware workstation 进行使用OS10 模拟器。  OVA 导入VMware Workstation file 命令虚拟机名称和存放路径。 file file  OS10 安装 将OS10 压缩文件中bin 文件解压到U 盘,并重新命名onie-installer(不带.bin的后缀)。 file OS10 虚拟机添加U 盘和网络适配器。 file file 启动交换机并连接U盘到虚拟机,而后等待10 分钟左右(OS10 自动安装) file file OS 10 安装完成,默认帐号: admin 密码admin 您可以设置MGMT 1/1/1 进行ssh 管理。 file 2.3. OS9 模拟器: 官方模拟机手册 ,使用VirtualBOX https://www.force10networks.com/CSPortal20/Software/documentation/OS-Emulator-UG-9.13.0.0.pdf 今天我们环境使用vmware workstation .  OVA 导入workstation file 输入 OS9 虚拟机名称与存放路径。 file 然后弹出如下,再点击”重试” file 编辑OS9 虚拟机设置,挂载iso 文件 file 开启虚拟机,OS9 无需安装启动。 file 弹出如下,请选择A (默认OS9 出厂为BMP模式) file file OS9 安装完成 。 配置OOB 和username 进行telnet 管理。 file 模拟器我们基本搭建完成 ,更多命令配置和场景配置,请参考戴尔官方手册 。

  1. 模拟器与真实设备的关系 从上文我们可以发现不论是模拟器还是真实的物理交换机设备,是由两个部分组成,ONIE 和操作系统(OS10或OS9)。ONIE (Open Network Install Environment)是现在网络硬件定义了一个开放(开源)的“安装环境”, 此环境允许最终用户和渠道合作伙伴以服务器配置的方式安装目标NOS作为数据中心配置的一部分。 而模拟器关于ONIE 方面是通过导致OVA 文件模拟实现的。 另一方面,模拟器相对于真实物理交换机设备,虽然命令方面可以执行并学习,但功能完整性还是有所欠缺的。

OS9 模拟器功能能力如下:

支持的功能 功能限制  最多64个数据端口(40G或10G端口)和一个管理端口  所有与管理相关的协议和功能,如简单网络管理协议(SNMP),telnet,安全shell(SSH)  连接到另一个Dell Networking OS市里时,第1层链路UP/DOWN 状态  第3层功能,例如路由和转发  路由协议,如边界网关协议(BGP),开放最短路径优先(OSPF),中间系统到中间系统(ISIS)和路由信息协议(RIP)  管理功能,如动态主机配置协议(DHCP),Smartscripts,身份验证,授权和计费(AAA),远程身份验证拨入用户服务(RADIUS),终端访问控制器访问控制系统(TACACS +),管理平面隔离  闪存和非易失性随机存取存储器(NVRAM)  40G和10G接口  有限的第2层功能,如LLDP ,LACP  大部份第2层功能  堆叠  VLT  QOS 和二层VLAN

OS10 模拟器功能能力如下: 支持的功能 功能限制  系统管理(SSH,AAA,DHCP等)  管理端口  L3数据平面和控制平面  部分支持L2数据平面和控制平面(使用Linux功能): • LACP • VLAN • LLDP  VLT 限制- CLI 可用(无效果)  没有ACL或QoS支持- ACL和QoS CLI命令可用(但是没有效果)  有限的L2功能- 没有生成树控制平面功能  默认为S6000-ON硬件平台模拟

通过搭建戴尔交换机模拟器,我们可以拥有一个类似戴尔交换机的仿真环境 ,逐步的学习戴尔交换机OS10与OS9命令的学习,早期OS9 (force 10)命令格式自成一流,与思科华为完全不一样,更需要模拟器的学习帮助 。 而当前戴尔交换机OS10 是在OS9 基础上,同时命令格式与思科命令很相类,但是有些命令也别于其它厂商,例如: 默认VLAN 1是OS10EE的native VLAN。 使用以下命令将native VLAN更改为其他VLAN。 此示例创建VLAN 10,20和30以及trunk端口(eth 1/1/40),然后将VLAN 30作为native VLAN。

OS10# configure terminal OS10(config)# interface vlan 10 OS10(conf-if-vl-10)# interface vlan 20 OS10(conf-if-vl-20)# interface vlan 30 OS10(conf-if-vl-30)# interface eth 1/1/40 OS10(conf-if-eth1/1/40)# switchport mode trunk OS10(conf-if-eth1/1/40)# switchport trunk allowed vlan 10,20 OS10(conf-if-eth1/1/40)# switchport access vlan 30 VLAN 30现在是未标记的native VLAN。 VLAN 10和20仍然被标记。

更多期待您们通过模拟器学习与发现。
