前几天给大家介绍了来自日本算法竞赛网站signate柠檬外观分类的比赛，给大家介绍了飞桨框架2.0从训练到部署的流程，以及如何使用飞桨框架2.0实现一个分类任务。今天继续为大家讲解如何把飞桨框架2.0的模型部署到嵌入式、移动端设备上。

我们先回顾下使用Paddle Lite对模型进行推理部署流程的两个阶段：

1. 模型训练阶段：

   主要解决模型训练，利用标注数据训练出对应的模型文件。(PS：面向端侧进行模型设计时，需要考虑模型大小和计算量)

2. 模型部署阶段：

• 模型转换：

  如果是Caffe、TensorFlow或ONNX平台训练的模型，需要使用X2Paddle工具将模型转换到飞桨格式。

• （可选）模型压缩：

  主要优化模型大小，借助PaddleSlim提供的剪枝、量化等手段降低模型大小，以便在端上使用。

• 将模型部署到Paddle Lite。

• 在终端上通过调用Paddle Lite提供的API接口（C++、Java、Python等API接口），完成推理相关的计算。

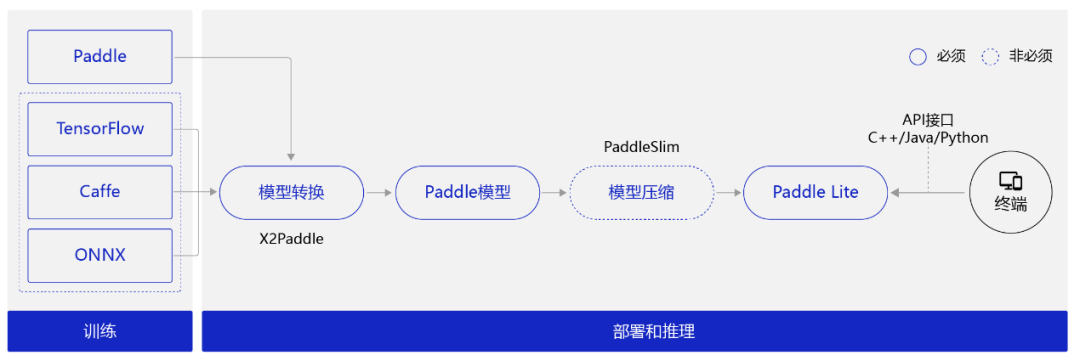

图1 推理部署流程

通过前几天的训练，我们已经得到了可以用于部署的静态图模型，现在我们来开始今天的部署之旅吧！

模型部署阶段

• Paddle Lite部署模型工作流

• 环境准备&跑通Demo

• 使用自己的模型

• opt工具

• 部署流程详解（图像预处理为重点）

说在最前面：

深度学习的训练调优过程与部署是可以分工来做的。擅长调参的人进行模型调优，擅长部署的人进行模型部署。

对于部署来说，可以不关注这个模型是怎么来的。此时，问题就来了：对于部署在coding的时候需要重点关注是什么呢？

两点：

• 模型的输入与输出

• 模型的预处理与后处理

如果你想了解一个陌生模型的输入与输出，该怎么做呢？建议大家使用VisualDL的模型可视化功能观察模型的输入与输出。

如果你想了解一个陌生模型的预处理、后处理，该怎么做呢？以PaddleHub上的预训练模型为例，我们可以去阅读这个模型在PaddleHub上的源代码，从而了解它的预处理、后处理。

如果你无法得知模型的输入与输出、预处理与后处理，那么你是无法进行模型部署的。

部署时预处理、后处理，与训练时对齐，这是部署时的难点。

部署的原则，即与训练对齐。

1.1 Paddle Lite部署模型工作流

使用Paddle Lite部署模型包括如下步骤：

1. 准备Paddle Lite推理库。

   Paddle Lite新版本发布时已提供预编译库，因此无需进行手动编译，直接下载编译好的推理库文件即可。

2. 生成和优化模型。

   先经过模型训练得到Paddle模型，一般需要通opt离线优化工具做模型优化，得到Paddle Lite nb模型（Paddle Lite移动端轻量化模型）。

   如果是Caffe,、TensorFlow或ONNX平台训练的模型，需要使用X2Paddle工具将模型转换到Paddle模型格式，再使用opt优化。

3. 构建推理程序。

   使用前续步骤中编译出来的推理库，优化后模型文件，首先经过模型初始化，配置模型位置、线程数等参数，然后进行图像预处理，如图形转换、归一化等处理，处理好以后就可以将数据输入到模型中执行推理计算，并获得推理结果。

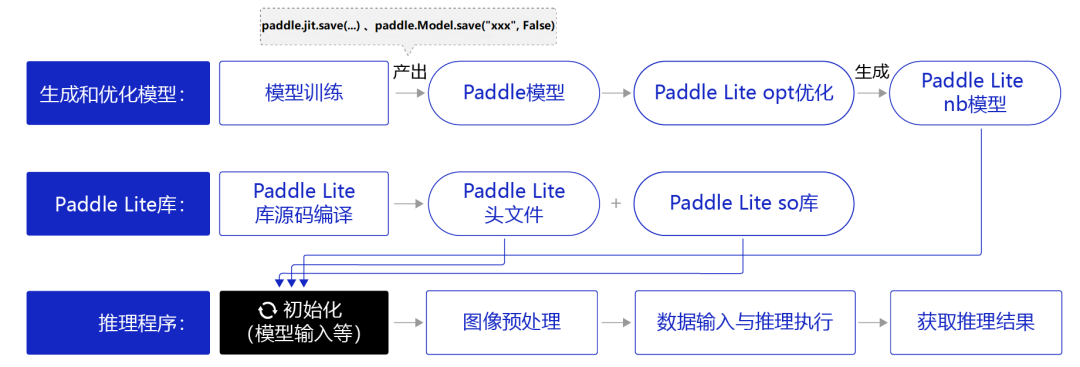

图2 部署模型工作流

1.2 Paddle Lite移动端和嵌入端的模型部署

Paddle Lite提供多平台下的示例工程Paddle-Lite-Demo，其中包含Android、iOS和Armlinux平台，涵盖人脸识别、人像分割、图像分类、目标检测、基于视频流的人脸检测+口罩识别多个应用场景。

本项目以ARMLinux平台为例，Paddle Lite部署的流程是：

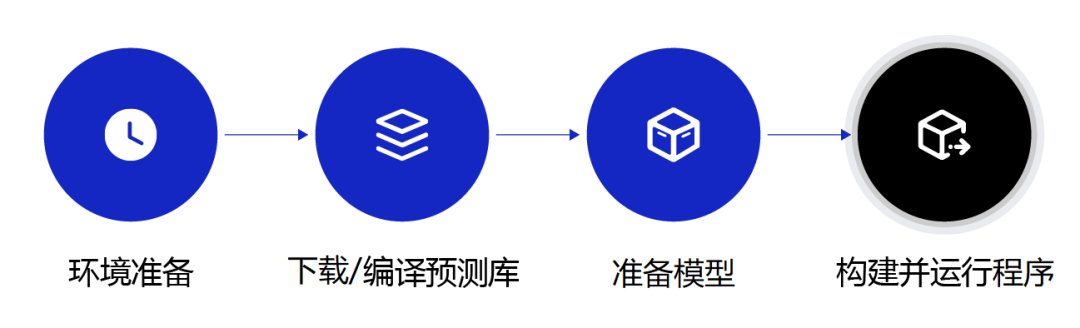

图3 Paddle Lite部署的流程

1. 准备环境。

   安装好CMake、OpenCV等工具。

   (详情见下文讲述)

2. 下载推理库(不建议自行源码编译)。

   从Github下载Paddle Lite预编译库，供程序调用Paddle Lite完成推理。

3. 准备模型。

   使用opt工具对模型进行优化，如算子融合、内存复用、类型推断、模型格式变换等等。

4. 构建并运行程序。

   使用前续步骤中编译出来的推理库、优化模型，完成Android/iOS平台上的目标检测应用。

   我们已为用户准备好了完整的Android/iOS工程示例，方便用户体验和二次开发。

1.3 Paddle Lite部署实战——环境准备&跑通Demo

部署部分代码已经上传至Github：

https://github.com/hang245141253/lemon

首先准备硬件开发板（RK3399，树莓派4B、树莓派3B等ARMLinux开发板，64位系统，如果使用32位系统则只能使用C++部署，因为我没准备Python 32位的pip，需要的同学得自行源码编译）。

环境准备

• C++准备环境：

主要安装OpenCV3.2.0(推荐3.2)与CMake3.10

sudo apt-get update
sudo apt-get install gcc g++ make wget unzip libopencv-dev pkg-config
wget https://www.cmake.org/files/v3.10/cmake-3.10.3.tar.gz
tar -zxvf cmake-3.10.3.tar.gz
cd cmake-3.10.3
./configure
make
sudo make install

• Python环境准备：

主要是安装，numpy(1.13.3)，Pillow(8.1.0)，matplotlib(2.1.1)，OpenCV(3.2.0)（推荐3.2）。以上工具版本号仅供参考，非必须对齐。

优先推荐通过pip3 install xxx安装numpy，Pillow，matplotlib，OpenCV。可以用如下命令安装：

pip install numpy==1.13.3 pillow==8.1.0 matplotlib==2.1.1 opencv==3.2.0

安装matplotlib，OpenCV可能遇到报错，无需慌张，可apt install python3-dev后再次使用pip安装。若依旧不成功可使用apt install python3-matplotlib 、apt install python3-opencv安装。

配置好环境后稍后克隆一份部署Lemon源码，进入cd ./lemon/wheels文件夹后pip3 install paddlelite-2.8rc0-cp36-cp36m-linux_aarch64.whl（根据自己的Python版本选择，提供了Python2.7，3.5，3.6，3.7的包）。

此类问题多百度，多参考其他人遇到问题解决的方式。当自己这类问题解决后，也写一篇博客来帮助其他人吧！

跑通Demo

首先克隆一份部署Lemon源码

git clone https://github.com/hang245141253/lemon.git

Lemon部署代码结构如下图所示：

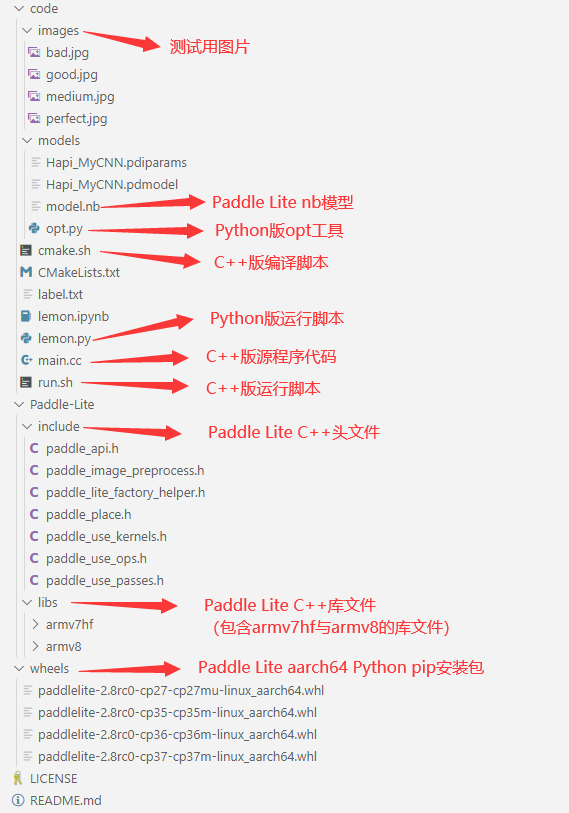

图4 Lemon部署代码结构

部署代码将C++与Python接口代码放入了同一文件中。如果想在Demo的基础上，换新的模型或者改变应用模型的方式，只要替换自己的model.nb或者修改main.cc、lemon.py即可。

如果你已经配置好了对应接口的环境，接下来就可以运行代码了！

• C++运行代码：

cd ./lemon/code进入code文件夹里后，执行sh cmake.sh会生成build文件夹，目标程序在build文件夹。在code目录下继续执行sh run.sh则开始执行部署程序。

图5 C++运行演示

• ‍‍‍‍‍‍‍‍‍‍Python运行代码：‍‍‍‍‍‍‍‍‍‍

cd ./lemon/code进入code文件夹里后，执行python3 lemon.py运行程序。

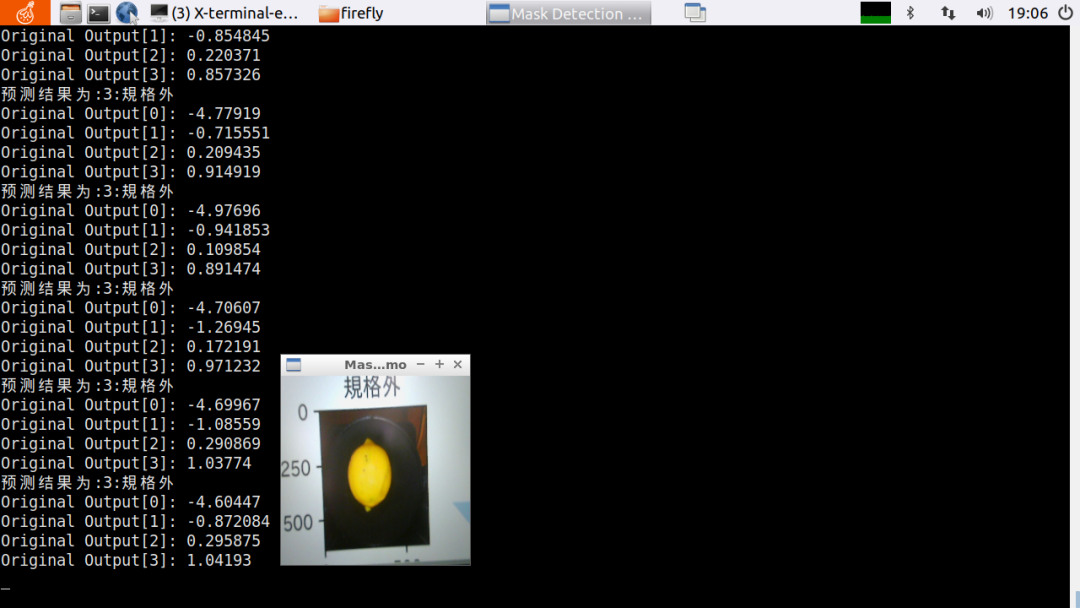

图6 Python运行演示

1.4 Paddle Lite部署实战——使用自己的模型

经过了刚才的实践，我们已经跑通了部署的流程，接下来教会大家如何部署自己的模型。使用opt工具将Paddle模型转化成Paddle Lite nb模型，这里已经将opt工具作为数据集形式上传到了Notebook中，只需执行如下代码即可完成模型转化。

opt_linux --model_file=Hapi_MyCNN.pdmodel --param_file=Hapi_MyCNN.pdiparams --optimize_out=model
# 使用opt工具将Paddle模型转化成Paddle Lite nb模型
!./data/data71619/opt_linux --model_file=Hapi_MyCNN.pdmodel --param_file=Hapi_MyCNN.pdiparams --optimize_out=model

然后下载模型文件到开发板上，接着cd ./lemon/code/models进入目录，替换模型文件即可，无需修改代码。

1.5 Paddle Lite部署实战——opt工具

• 关于opt离线优化工具

这个时候你可能会问，opt工具是什么？直接运行Paddle的模型不好吗？首先看一下Paddle Lite的架构图：

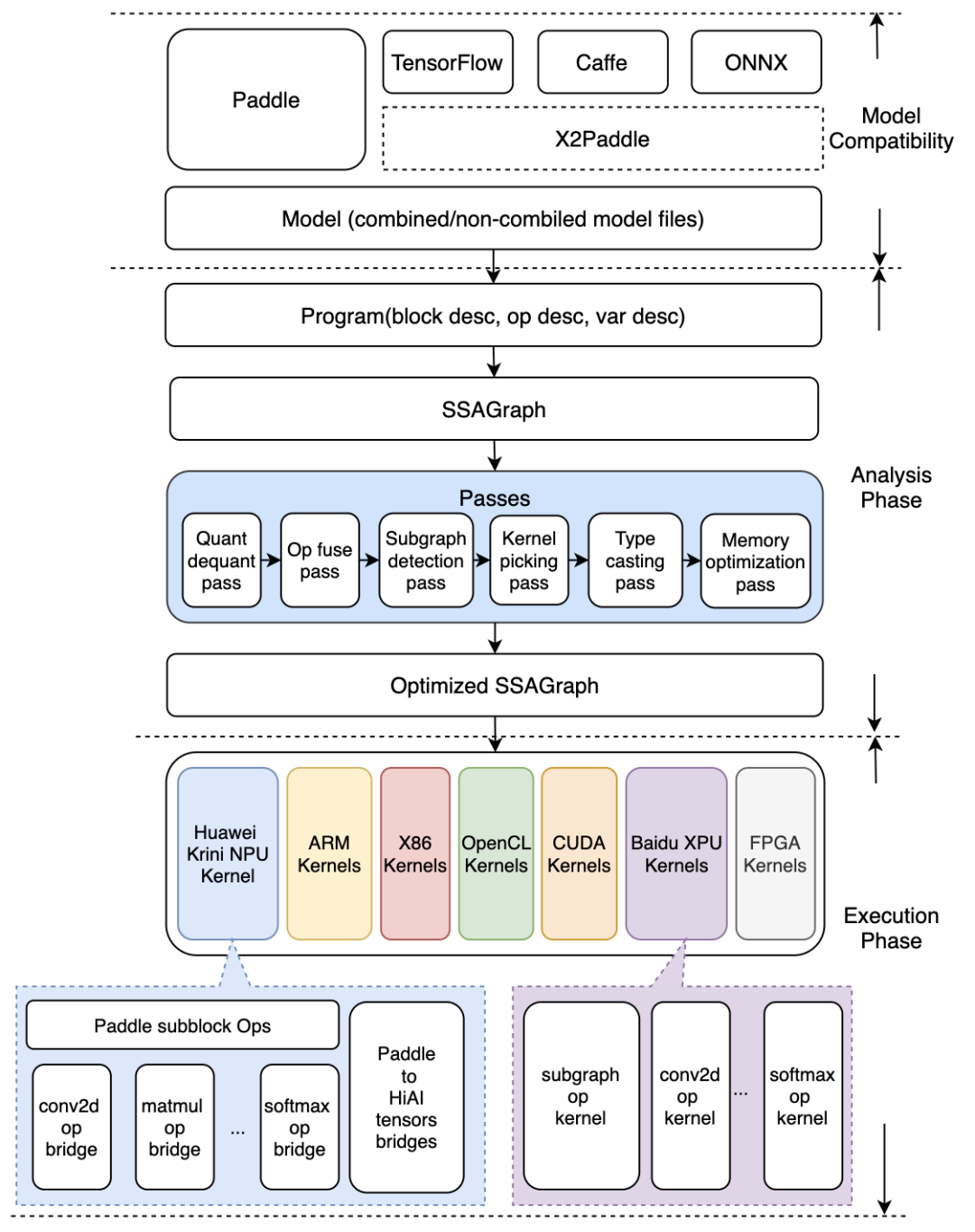

图7 Paddle Lite的架构图

看完是不是有点一脸懵逼？不要慌，这个架构图跟opt工具可是有着千丝万缕的关系。

模型优化阶段和预测执行阶段的隔离设计：

我们关注图右边的Analysis Phase 和 Execution Phase。

Analysis Phase为模型优化阶段，输入为Paddle的推理模型，通过Lite的模型加速和优化策略对计算图进行相关的优化分析，包含算子融、计算裁剪、存储优化、量化精度转换、存储优化、Kernel优选等多类图优化手段。优化后的模型更轻量级，在相应的硬件上运行时耗费资源更少，并且执行速度也更快。

Execution Phase为预测执行阶段，输入为优化后的Lite模型，仅做模型加载和预测执行两步操作，支持极致的轻量级部署，无任何第三方依赖。

Lite设计了两套 API 及对应的预测库，满足不同场景需求：

CxxPredictor同时包含Analysis Phase和Execution Phase，支持一站式的预测任务，同时支持模型进行分析优化与预测执行任务，适用于对预测库大小不敏感的硬件场景。

MobilePredictor只包含Execution Phase，保持预测部署和执行的轻量级和高性能，支持从内存或者文件中加载优化后的模型，并进行预测执行。

上文的描述，简单来说就是CxxPredictor用来运行Paddle模型，MobilePredictor用来运行Lite的nb模型。而CxxPredictor与MobilePredictor差了一个Analysis Phase，我们的Opt工具就是把Analysis Phase这部分进行了离线优化。

这样做的好处是：功能上，CxxPredictor = Opt + MobilePredictor。 同样的模型，经过Opt优化过的nb模型，移动端的 MobilePredictor 更小、更轻量化。

为了使优化过程更加方便易用，Paddle Lite提供了多种策略来自动优化原始的训练模型，其中包括量化、子图融合、混合调度、Kernel优选等等方法。Paddle Lite提供的Opt工具可以自动完成优化步骤，输出一个轻量的、最优的可执行模型。

所以，官方也是不推荐使用Paddle Lite直接运行Paddle模型，上文所述“一般需要通Opt离线优化工具做模型优化”，也是这个原因。

1.6 Paddle Lite部署实战——部署流程详解

不管什么编程接口，使用Paddle Lite基本是5个流程：

1. 创建config信息

2. 创建predictor预测器

3. 设置数据输入(输入前需要准备数据预处理)

4. 执行预测

5. 获取输出数据(输出后需要准备数据后处理)

然而在部署上的难点并非是调用Lite接口，而是部署时的预处理与后处理如何与训练时对齐。这块需要对OpenCV、Pillow这些API接口有一定的了解，需要对图像处理有一定的了解。

后面内容在简单介绍Python接口与C++接口使用流程后，将重点讲述两种接口下的预处理与后处理。

• Python部署详解：

Python部署十分简单，但是推理速度上可以明显感受到速度慢于C++部署。在安装好pip3 install paddlelite-2.8rc0-cp36-cp36m-linux_aarch64.whl后，就可以进入Python解释器from paddlelite.lite import *开始编程了。简单流程：

from paddlelite.lite import *

# 设置config信息
config = MobileConfig()
config.set_model_from_file(/YOU_MODEL_PATH/mobilenet_v1_opt.nb)

# 创建predictor
predictor = create_paddle_predictor(config)

# 从图片读入数据
image = Image.open('./example.jpg')
resized_image = image.resize((224, 224), Image.BILINEAR)
image_data = np.array(resized_image).flatten().tolist()

# 设置输入数据
input_tensor = predictor.get_input(0)
input_tensor.resize([1, 3, 224, 224])
input_tensor.set_float_data(image_data)

# 执行预测
predictor.run()

# 得到输出数据
output_tensor = predictor.get_output(0)
print(output_tensor.shape())
print(output_tensor.float_data()[:10])

以上为Python接口基本使用流程，具体接口参考Paddle Lite Python API文档。

预处理部分：

Python的预处理部分很简单，下面代码直接套用了上节模型测试中的预处理代码。

def preprocess(img):
    '''
    预测图片预处理
    '''
    #resize
    img = img.resize((224, 224), Image.BILINEAR) #Image.BILINEAR双线性插值
    img = np.array(img).astype('float32')

    # HWC to CHW
    img = img.transpose((2, 0, 1))

    #Normalize
    img = img / 255         #像素值归一化
    mean = [0.31169346, 0.25506335, 0.12432463]
    std = [0.34042713, 0.29819837, 0.1375536]
    img[0] = (img[0] - mean[0]) / std[0]
    img[1] = (img[1] - mean[1]) / std[1]
    img[2] = (img[2] - mean[2]) / std[2]

    return img

后处理部分代码十分简单，将输出列表中最大值的索引作为返回值，直接输出label_list对应的文本即可。

lab = np.argmax(output_tensor.numpy())  #argmax():返回最大数的索引

C++部署详解：

// 引用头文件和命名空间
#include "paddle_api.h"
using namespace paddle::lite_api;

// 指定模型文件，创建Predictor
// 1. Set MobileConfig, model_file_path is the path to model model file.
MobileConfig config;
config.set_model_from_file(model_file_path);
// 2. Create PaddlePredictor by MobileConfig
std::shared_ptr<PaddlePredictor> predictor =
    CreatePaddlePredictor<MobileConfig>(config);

// 设置模型输入 (下面以全一输入为例)
std::unique_ptr<Tensor> input_tensor(std::move(predictor->GetInput(0)));
input_tensor->Resize({1, 3, 224, 224});
auto* data = input_tensor->mutable_data<float>();
for (int i = 0; i < ShapeProduction(input_tensor->shape()); ++i) {
  data[i] = 1;
}

// 执行预测
predictor->Run();

// 获得预测结果
std::unique_ptr<const Tensor> output_tensor(
    std::move(predictor->GetOutput(0)));

// 转化为数据
auto output_data=output_tensor->data<float>();

以上为C++接口基本使用流程，具体接口参考Paddle Lite C++ API文档。

C++的预处理部分相对Python的预处理稍微有点麻烦。但是核心思想是不变的。要与训练对齐。

在HWC->CHW时使用了NEON指令，NEON是适用于ARM Cortex-A系列处理器的一种128位SIMD（Single Instruction，Multiple Data，单指令、多数据）扩展结构。通过这种方式来transpose的速度是极快的。由于C++本身的特性，加上NEON的加速，我们在相同环境部署程序中是能明显感受到我们C++的推理程序运行速度是优于Python的。

void preprocess(cv::Mat &photo,
                float *input_data) {

    cv::resize(photo, photo, cv::Size(224, 224), 0.f, 0.f, cv::INTER_LINEAR);   //resize到224x224,INTER_LINEAR双线性插值
    cv::cvtColor(photo, photo, CV_BGRA2RGB);                  //BGR->RGB 与训练时输入一致
    photo.convertTo(photo, CV_32FC3, 1 / 255.f, 0.f);         //归一化
//     std::cout << photo << std::endl;//查看形状

    // NHWC->NCHW
    int image_size = photo.cols * photo.rows;
    const float *image_data = reinterpret_cast<const float *>(photo.data);
    float32x4_t vmean0 = vdupq_n_f32(INPUT_MEAN[0]);
    float32x4_t vmean1 = vdupq_n_f32(INPUT_MEAN[1]);
    float32x4_t vmean2 = vdupq_n_f32(INPUT_MEAN[2]);
    float32x4_t vscale0 = vdupq_n_f32(1.0f / INPUT_STD[0]);
    float32x4_t vscale1 = vdupq_n_f32(1.0f / INPUT_STD[1]);
    float32x4_t vscale2 = vdupq_n_f32(1.0f / INPUT_STD[2]);
    float *input_data_c0 = input_data;
    float *input_data_c1 = input_data + image_size;
    float *input_data_c2 = input_data + image_size * 2;
    int i = 0;
    for (; i < image_size - 3 ; i += 4) {
        float32x4x3_t vin3 = vld3q_f32(image_data);
        float32x4_t vsub0 = vsubq_f32(vin3.val[0], vmean0);
        float32x4_t vsub1 = vsubq_f32(vin3.val[1], vmean1);
        float32x4_t vsub2 = vsubq_f32(vin3.val[2], vmean2);
        float32x4_t vs0 = vmulq_f32(vsub0, vscale0);
        float32x4_t vs1 = vmulq_f32(vsub1, vscale1);
        float32x4_t vs2 = vmulq_f32(vsub2, vscale2);
        vst1q_f32(input_data_c0, vs0);
        vst1q_f32(input_data_c1, vs1);
        vst1q_f32(input_data_c2, vs2);
        image_data += 12;
        input_data_c0 += 4;
        input_data_c1 += 4;
        input_data_c2 += 4;
    }
    for (; i < image_size; i++) {
        *(input_data_c0++) = (*(image_data++) - INPUT_MEAN[0]) / INPUT_STD[0];
        *(input_data_c1++) = (*(image_data++) - INPUT_MEAN[1]) / INPUT_STD[1];
        *(input_data_c2++) = (*(image_data++) - INPUT_MEAN[2]) / INPUT_STD[2];
    }
}

后处理部分代码也是保持一致，将输出列表中最大值的索引作为返回值，直接输出word_labels对应的文本即可。

std::cout << "预测结果为:"
    << word_labels[std::distance(output_data, std::max_element(output_data, output_data + 4))]
    << std::endl;

至此，我们完成了模型部署阶段 ，现在可以插上摄像头来运行我们的部署程序了。

如果不插入摄像头，运行Python接口的预测程序是会报错的哦~（需要预测图片可自行二次修改）。

C++接口的部署程序可以修改run.sh文件去预测images文件夹下的4张测试图片。

总结

至此，我们全面的讲述了飞桨框架2.0训练到Paddle Lite部署的全流程，以及部署时需要注意的问题。

最后再强调一点，如果想部署飞桨框架2.0的模型，请务必使用Paddle Lite2.8-rc版本。2.7及以前的版本是不能友好地部署飞桨框架2.0的模型。
